Objectif DJI Zen L2 : à la pointe d'une nouvelle ère de topographie et de cartographie à haute efficacité et haute précision
Objectif DJI Zenmuse L2 : une nouvelle ère de cartographie efficace et de haute précision
17 février 2025, Pékin – Dans le domaine en constante évolution de la cartographie par drone, DJI Innovations démontre une fois de plus ses prouesses techniques exceptionnelles, apportant des avancées révolutionnaires à divers secteurs, notamment l'arpentage et la cartographie, l'inspection des lignes électriques, l'arpentage forestier et l'ingénierie des infrastructures. L'objectif DJI Zenmuse L2, une mise à niveau de la première charge utile LiDAR de DJI, la Zenmuse L1, devient progressivement une référence du secteur grâce à sa pénétration exceptionnelle, sa haute précision et son efficacité.

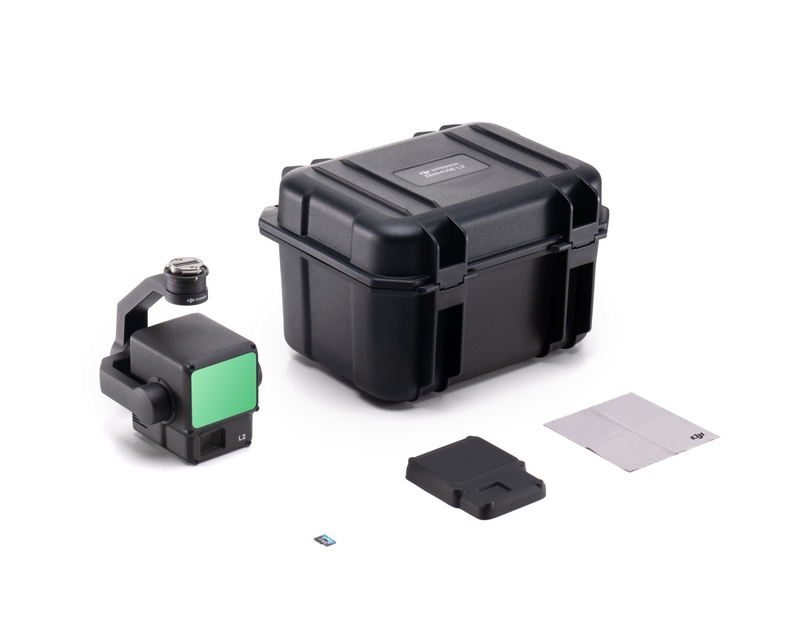

La Zenmuse L2 intègre un LiDAR à trame, un système de positionnement et d'orientation (POS) haute précision développé en interne et une caméra de cartographie en lumière visible CMOS 4/3, offrant aux plateformes de vol DJI des capacités d'acquisition de données 3D plus précises, efficaces et fiables. Ses performances matérielles sont remarquables : la nouvelle génération de LiDAR offre une portée accrue de 30 % par rapport à la génération précédente. L'altitude de fonctionnement typique atteint 150 mètres, avec un point d'éclair plus petit et une énergie plus concentrée. Elle peut émettre 240 000 points laser par seconde, reconnaissant des objets plus fins et obtenant des modèles plus détaillés. Avec jusqu'à 5 retours, elle peut pénétrer une végétation plus dense et collecter davantage d'informations sur les nuages de points au sol. Cette fonctionnalité a été entièrement vérifiée dans le cadre du projet d'inspection de la qualité de la cartographie à Yanzigou, dans le Sichuan, où le Zenmuse L2, avec ses capacités exceptionnelles de pénétration LiDAR et de multi-retour, a facilement pénétré la canopée des arbres, fournissant ainsi un support technique solide pour le projet de cartographie à l'échelle 1:10 000 dans les zones non cartographiées de la province du Sichuan.
De plus, le système inertiel auto-développé de haute précision du Zenmuse L2 Système de navigation (INS) ne nécessite aucun préchauffage et est opérationnel dès le démarrage. En fusionnant les données avec le système de positionnement RTK de l'avion, il fournit à la Zenmuse L2 des informations plus précises sur la position absolue, la vitesse et l'attitude. La caméra de cartographie adopte un capteur CMOS 4/3 avec une taille de pixel augmentée à 3,3 μm, un nombre de pixels effectifs de 20 millions, un intervalle de prise de vue minimal réduit à 0,7 seconde et une durée de vie de l'obturateur pouvant atteindre 200 000 cycles, enrichissant les détails de la coloration des nuages de points. Ces améliorations matérielles confèrent à la Zenmuse L2 des avantages inégalés en matière d'acquisition et de traitement des données.
En termes d'optimisation logicielle, la Zenmuse L2 excelle également. En fonctionnement, l'application DJI Pilot 2 prend en charge trois modes d'affichage et de prévisualisation en temps réel : lumière visible, nuage de points et écran partagé nuage de points/lumière visible, permettant aux utilisateurs de visualiser directement les effets de l'opération via la télécommande. L'activation de la télémétrie laser et de la coloration des nuages de points améliore la sécurité des vols et l'efficacité opérationnelle. Pour le post-traitement des nuages de points, le logiciel DJI Terra permet un traitement centralisé, efficace et fiable. Après le calcul de la trajectoire du nuage de points et l'optimisation de la précision, des nuages de points 3D au format standard peuvent être générés en un seul clic. Après la classification des points au sol, le logiciel DJI Terra génère un MNT (Modèle Numérique d'Élévation) et analyse la qualité du nuage de points grâce à des fonctions de contrôle et d'inspection de précision.
Dans les applications pratiques, la Zenmuse L2 a démontré des performances exceptionnelles. Dans le cadre du projet Yanzigou, au Sichuan, confronté à des environnements complexes avec de forts dénivelés et une végétation dense, la Zenmuse L2 a non seulement assuré la sécurité opérationnelle, mais a également permis une acquisition de données de haute précision centimétrique avec une grande efficacité. L'équipe du projet a méticuleusement défini des paramètres tels que l'altitude de vol, la vitesse de vol et l'angle de la nacelle, garantissant ainsi l'exactitude et l'exhaustivité des données. Grâce à la technologie de balayage répété, le balayage LiDAR est devenu plus uniforme et plus précis, répondant pleinement aux exigences strictes de cartographie de haute précision du projet.
La Zenmuse L2 prend également en charge diverses missions d'itinéraire, notamment les missions de point de cheminement, de zone et linéaires, adaptées à différents environnements cartographiques. Après avoir terminé une mission d'itinéraire, l'application DJI Pilot 2 génère automatiquement un rapport de qualité de mission. Associée aux fonctions de lecture et d'assemblage de nuages de points, elle permet un aperçu rapide des résultats sur site. En cas d'anomalies dans les données, une nouvelle prise de vue est possible rapidement, évitant ainsi de répéter les opérations sur le terrain. Cette fonctionnalité améliore considérablement l'efficacité et la qualité opérationnelles.
Grâce au développement continu des applications industrielles de DJI, la Zenmuse L2 offrira des solutions toujours plus innovantes dans divers domaines. Ses caractéristiques de haute précision, d'efficacité et de pénétration élevée favoriseront la popularisation de la technologie de cartographie aérienne et révolutionneront le secteur.Enquête EIndustrie de la cartographie et de la numérisation. À l'avenir, nous espérons que la Zenmuse L2 bénéficiera de performances exceptionnelles dans d'autres domaines, contribuant ainsi au développement de l'industrie.
