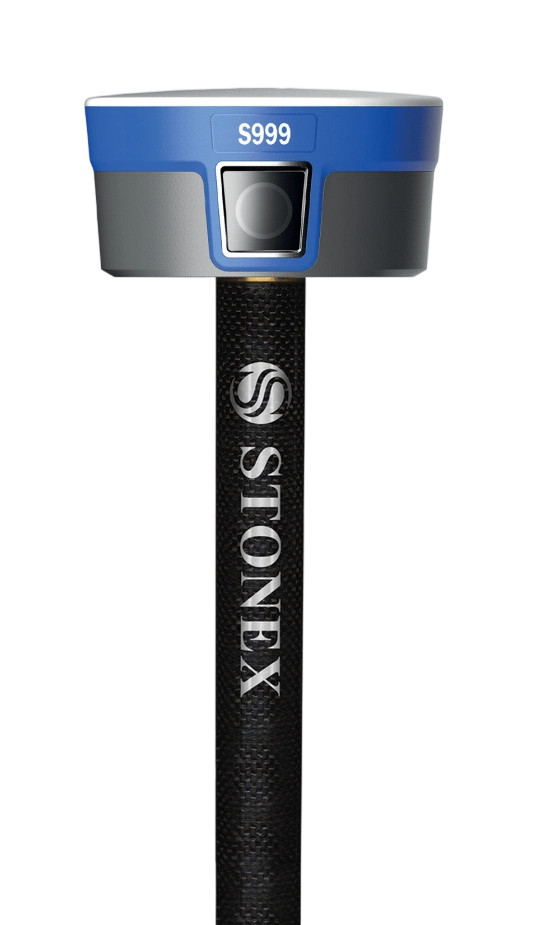

Stonex S999 GNSS RTK : Récepteur d’inclinaison IMU économique pour levés topographiques quotidiens
2026-09-28
Introduction
Pour les petites et moyennes équipes de topographie du monde entier, trouver un équilibre entre la stabilité des levés, la robustesse du matériel sur le terrain et le budget alloué est une priorité absolue. De nombreux géomètres sont confrontés au même dilemme : les unités RTK haut de gamme dotées de fonctions avancées de réalité augmentée et de laser sont très onéreuses, tandis que les modèles de base sont plus abordables. Récepteur GNSSs manque d'inclinaison IMU et de piquetage visuel pour améliorer la productivité sur le terrain.
Le Stonex S999 Gnss Rtk Ce récepteur de topographie robuste est conçu spécifiquement pour les travaux topographiques quotidiens. Doté d'une compensation d'inclinaison IMU de 60° et d'un système de piquetage visuel à double caméra, il élimine les contraintes d'un nivellement précis des poteaux tout en maîtrisant l'investissement.
Que vous réalisiez des relevés de limites cadastrales, des calculs de volumes de terrassement ou des levés de canalisations de services publics, le Stonex S999 fournit des résultats GNSS constants au centimètre près sans avoir à payer de supplément pour des fonctionnalités haut de gamme dont vous n'avez peut-être pas besoin pour des projets de routine.
Caractéristiques principales du Stonex S999 GNSS RTK
1. Mesure d'inclinaison IMU à 60°
Le capteur d'inclinaison IMU intégré permet aux géomètres de relever des points et d'effectuer des implantations avec la canne inclinée jusqu'à 60 degrés. Plus besoin de niveler précisément la bulle pour chaque point de mesure. Sur terrains accidentés, en pente ou sur des chantiers difficiles, cette fonction accélère considérablement la collecte de données et réduit les erreurs humaines.
Le système RTK traditionnel à niveau à bulle exige que les géomètres maintiennent la mire parfaitement verticale pour chaque mesure. Cette action répétitive est très chronophage, surtout lors de la mesure de dizaines ou de centaines de points de limite de propriété. Grâce à sa fonction RTK d'inclinaison IMU, le Stonex S999 compense automatiquement l'inclinaison de la mire, réduisant ainsi considérablement le temps de travail sur le terrain pour les levés topographiques.
2. Constellation complète 1408 canaux GNSS
Le Stonex S999 intègre 1408 canaux GNSS multi-constellations, compatibles avec les systèmes GPS, GLONASS, Galileo, BeiDou et QZSS. Il capte tous les signaux satellites disponibles pour une acquisition rapide de la position, même sous une végétation partiellement dense ou en zones périurbaines présentant une légère obstruction du signal. La stabilité de cette position garantit une précision centimétrique fiable pour les levés topographiques.
Pour les équipes de topographes travaillant en environnements mixtes, le suivi multi-constellation réduit le risque de perte de signal GNSS fixe lorsque des arbres ou des structures basses masquent partiellement les signaux satellites. Cette précision de positionnement constante fait du Stonex S999 GNSS RTK un outil fiable pour de longues journées de travail continu sur le terrain.
3. Repérage visuel et photogrammétrie à double caméra
Deux caméras intégrées permettent le piquetage visuel et la photogrammétrie simplifiée. Les géomètres peuvent visualiser les points cibles à l'écran, faire correspondre le terrain réel aux coordonnées du projet et prendre des photos du site tout en collectant les données topographiques. Cet outil aide les géomètres débutants à réduire les erreurs de piquetage sur le terrain.
L'affichage visuel des points de piquetage se superpose à l'image en direct de la caméra, permettant ainsi aux équipes de terrain de localiser rapidement les piquets sans avoir à vérifier constamment les coordonnées. La caméra embarquée enregistre également des images du site pour la documentation du projet, qui peuvent être directement associées aux points de levé dans le logiciel CubeA.
4. Connectivité robuste : radio UHF 1 W + modem 4G
Le S999 intègre une radio UHF de 1 W et un modem 4G. Il peut être utilisé en mode station de base/rover via la radio UHF pour les chantiers locaux, ou connecté aux réseaux CORS via le réseau cellulaire 4G pour la cartographie continue de vastes zones. Il est parfaitement adapté à la plupart des projets de levés topographiques, de voirie et de terrassement de taille moyenne.
La double conception du système de communication offre aux géomètres une grande flexibilité pour s'adapter aux différentes conditions de terrain. En cas de faible couverture cellulaire dans les zones rurales isolées, la liaison radio UHF entre la station de base et le récepteur mobile assure la continuité des opérations de levé. Dans les régions bénéficiant d'une couverture CORS stable, le RTK via le réseau 4G élimine la nécessité d'installer et de surveiller une station de base distincte.
5. Protection robuste IP68 et large plage de températures
Certifié IP68, le Stonex S999 est étanche à la poussière et à l'eau et résiste aux fortes pluies, à la poussière et au sable des environnements de terrain les plus difficiles. Il fonctionne de manière fiable à des températures allant de -40 °C à +65 °C, s'adaptant ainsi aux conditions de terrain en Afrique, en Asie du Sud-Est et en Amérique du Sud. Son boîtier robuste réduit les coûts de maintenance pour une utilisation prolongée sur le terrain.
Le matériel de levés topographiques est souvent exposé à des conditions météorologiques imprévisibles. L'indice de protection IP68 garantit que le récepteur résiste à l'immersion et à la poussière, protégeant ainsi les composants internes GNSS et IMU lors de longues campagnes de terrain. Les entreprises n'ont donc plus à craindre que des averses soudaines ou la poussière des chantiers miniers et de construction n'endommagent l'appareil.
6. Écosystème logiciel CubeA
Il s'intègre parfaitement au logiciel de terrain Stonex CubeA. Les géomètres peuvent ainsi effectuer la collecte de points, la cartographie des limites, l'implantation, la vérification des données et l'enregistrement d'images directement sur le terrain. L'exportation simplifiée des données facilite le post-traitement pour les équipes au bureau.
CubeA prend en charge les systèmes de coordonnées personnalisés, l'ajustement des datums et l'étiquetage des attributs des points. Toutes les données de terrain peuvent être exportées vers les formats de données CAO et topographiques les plus courants, assurant ainsi un flux de travail fluide, de la mesure sur le terrain à la génération de plans et de rapports pour le bureau d'études.
Scénarios d'application courants
- Cartographie cadastrale et des limites foncières: Recueillir les points de contrôle des limites, enregistrer les bornes de propriété foncière pour les projets de cadastre.
- Levés topographiques et calcul des volumesMesurer les profils en travers du terrain et les points de surface pour calculer les volumes de déblai et de remblai.
- Plan de base des routes et des infrastructures: Implantation simple de la route, du drainage et implantation de petits travaux de génie civil.
- Étude des réseaux de services publics et de pipelines: Relever les coordonnées des regards, des canalisations souterraines et des infrastructures de services publics.
- Inventaire des ressources foncières et collecte de données SIG: Investigation de terrain sur les ressources naturelles et acquisition de données spatiales.
Flux de travail sur le terrain : Utilisation étape par étape du Stonex S999 pour les levés topographiques
Un flux de travail standardisé aide les équipes d'arpentage à optimiser leur efficacité sur le terrain grâce au système GNSS RTK Stonex S999 :
- Préparation à l'emploiConfigurez le système de coordonnées, le système de référence et les paramètres du projet dans CubeA. Importez les fichiers de conception CAO ou les listes de points limites dans le récepteur avant de vous rendre sur le terrain.
- Calibrage de l'inclinaison de l'IMUEffectuez l'étalonnage complet de l'IMU guidé par CubeA. Cet étalonnage ne prend que quelques minutes et garantit une compensation d'inclinaison précise pour toute la journée de travail.
- Connecter la source de correctionChoisissez entre une liaison avec une station de base UHF locale ou un réseau 4G CORS pour obtenir des corrections RTK et une solution GNSS fixe.
- Saisie de données sur le terrain / ImplantationRelevez les points de terrain et de limite en activant le mode d'inclinaison de l'IMU, ou effectuez un piquetage en suivant les indications visuelles à l'écran. Joignez les photos du site aux points mesurés si nécessaire.
- Contrôle qualité sur siteVérifiez directement dans CubeA les coordonnées des points, l'état de la solution fixe et les enregistrements photo afin de détecter les erreurs avant de quitter le site.
- Exportation de données: Sauvegarder les données de terrain et exporter les fichiers vers un logiciel de CAO de bureau ou un logiciel de post-traitement pour la cartographie, le calcul des volumes et le rapport final d'enquête.
Problèmes courants rencontrés sur le terrain et résolus par Stonex S999
Les géomètres rencontrent régulièrement des conditions délicates lors des projets d'arpentage, et la norme S999 répond à de nombreux problèmes fréquents :
- Terrain en pente et accidentéLa fonction d'inclinaison IMU à 60° élimine le besoin d'une verticalité parfaite du poteau sur les pentes, réduisant ainsi le temps passé à ajuster la bulle pour chaque point.
- couvert végétal légerLe suivi par satellite multi-constellation améliore les chances de maintenir une solution GNSS fixe sous une couverture arborée clairsemée, ce qui est courant pour les levés cadastraux ruraux.
- Personnel d'enquête nouveau ou juniorLe repérage visuel à double caméra facilite l'apprentissage. Les équipes de terrain moins expérimentées peuvent suivre les instructions visuelles à l'écran et réduire les erreurs de repérage.
- budgets de projet serrésAu lieu d'investir dans des systèmes AR RTK haut de gamme pour les travaux de levés topographiques de base, les petites entreprises de levés topographiques bénéficient d'une précision d'inclinaison IMU au centimètre près sans dépenses excessives.
À qui s'adresse le Stonex S999 RTK ?
Le Stonex S999 GNSS RTK est parfaitement adapté à :
- Entreprises de topographie de petite et moyenne taille recherchant un système RTK d'inclinaison IMU fiable à budget maîtrisé
- Les équipes d'arpentage travaillent principalement sur des projets fonciers, cadastraux et de terrassement de routine.
- Les équipes de terrain qui ont besoin d'une surveillance visuelle mais qui n'ont pas besoin de superposition de réalité augmentée ni de télémètre laser
- Les revendeurs de matériel topographique s'approvisionnent en récepteurs GNSS à haut volume et à faible taux de panne pour leurs clients.
Si vos projets impliquent fréquemment des falaises abruptes, des angles de bâtiments et des points de mesure inaccessibles qui ne peuvent être atteints par des piquets d'arpentage, vous pouvez envisager de passer au modèle phare Stonex S1000 RTK avec télémètre laser intégré et implantation AR avancée.
Conseils d'entretien pour le GNSS RTK Stonex S999
Un entretien quotidien approprié prolonge la durée de vie du récepteur et minimise les temps d'arrêt imprévus lors des missions sur le terrain :
- Après utilisation, nettoyez l'antenne GNSS et les objectifs de la caméra avec un chiffon doux et sec afin d'éliminer la poussière, la boue et les saletés. Évitez de rayer les surfaces optiques.
- Inspectez régulièrement les contacts de la batterie ; maintenez-les secs et exempts de corrosion. Emportez une batterie de rechange pour les longues excursions.
- Ne laissez pas le récepteur exposé à la lumière directe du soleil, à haute température, pendant des heures lorsqu'il n'est pas utilisé.
- Rangez l'instrument dans un endroit sec et à température stable lorsqu'il n'est pas utilisé pendant une période prolongée.
- Mettez à jour régulièrement le firmware du CubeA et celui du récepteur afin d'optimiser le suivi des satellites et les performances de l'IMU.
FAQ
Q1 : Quelle est la précision de mesure du Stonex S999 ?
A : Il offre une précision de positionnement RTK au centimètre près pour les levés horizontaux et verticaux, répondant aux exigences standard des levés cadastraux et de construction.
Q2 : Quelle est l'autonomie de la batterie du Stonex S999 ?
A : Une seule batterie permet une journée complète de travail de terrain normal. Des batteries de rechange sont recommandées pour les missions de terrain prolongées.
Q3 : Le Stonex S999 peut-il fonctionner avec un réseau CORS ?
R : Oui. Le modem 4G intégré prend en charge la connexion aux services de correction CORS locaux pour les levés RTK réseau.
Q4 : L'étalonnage de l'inclinaison de l'IMU est-il facile pour les nouveaux utilisateurs ?
A : L'étalonnage de l'IMU sur le Stonex S999 est rapide et guidé par le logiciel CubeA. Les nouveaux géomètres peuvent effectuer l'étalonnage en quelques minutes sur le terrain.
Q5 : Puis-je exporter des données d’enquête de CubeA vers un logiciel de CAO ?
R : Oui, les points collectés peuvent être exportés vers les formats CAO et topographiques courants pour le post-traitement au bureau.
