Récepteur GNSS RTK Stonex S1 AR, 1408 canaux multi-constellation, levé topographique avec inclinaison IMU ±60°, piquetage AR double extrémité, poids plume de 380 g, connectivité cellulaire 4G, étanchéité IP67
Caractéristiques principales
Récepteur GNSS à vision en réalité augmentée, améliorant l'efficacité des levés topographiques pour la construction et l'ingénierie
Surveillance visuelle en réalité augmentée
Caméra intégrée de 2 MP, repérage en réalité augmentée de scènes réelles, superposition de points cibles sur l'image en direct, localisation rapide de la position du piquet sans recherche complexe.
1408 canaux multi-constellations
Suivi GPS, GLONASS, BeiDou‑2/3, Galileo, QZSS, SBAS. Initialisation RTK rapide même en environnements obstrués.

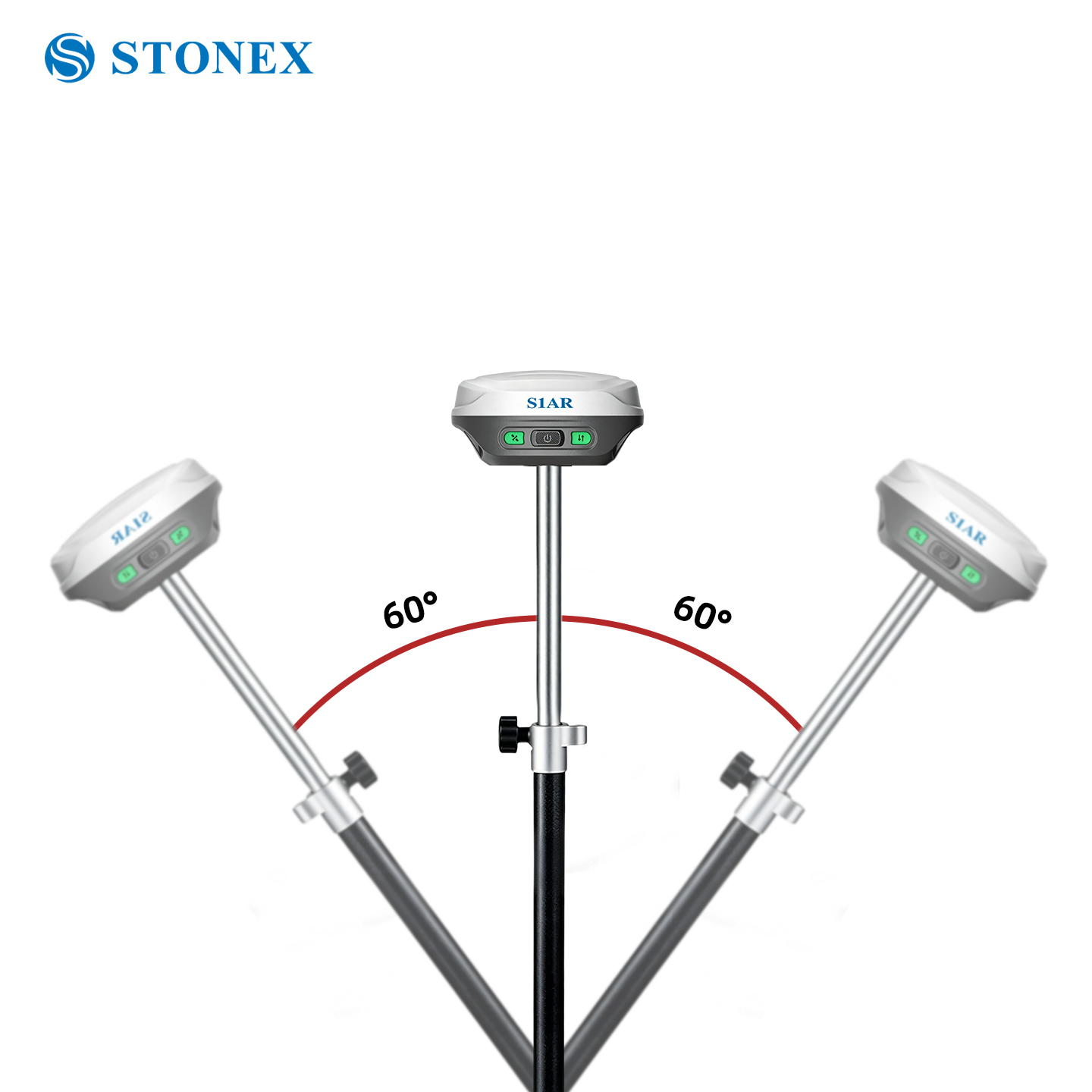

Levé d'inclinaison IMU à 60°
Navigation inertielle de 4e génération, compensation d'inclinaison jusqu'à 60°, levés de points inclinés sans nivellement à bulle strict, amélioration de l'efficacité sur le terrain de 50 %.
Radio UHF intégrée
Émetteur-récepteur UHF intégré 410-470 MHz, fonctionne en mode base ou mobile, compatible avec les principaux protocoles de l'industrie topographique.
Boîtier robuste IP67
Indice de protection IP67 contre la poussière et l'eau, résiste aux chutes, s'adapte à la pluie, à la poussière et aux conditions de travail difficiles des chantiers de construction.
Logiciel d'enquête SurPad 4.2
Prise en charge de l'import-export CAO, du piquetage routier, de la collecte SIG, du calcul COGO, de la commutation double AR entre le récepteur et le contrôleur de terrain.
Solution d'enquête assistée par la réalité augmentée
Fusion GNSS + IMU + caméra pour une surveillance intuitive en situation réelle

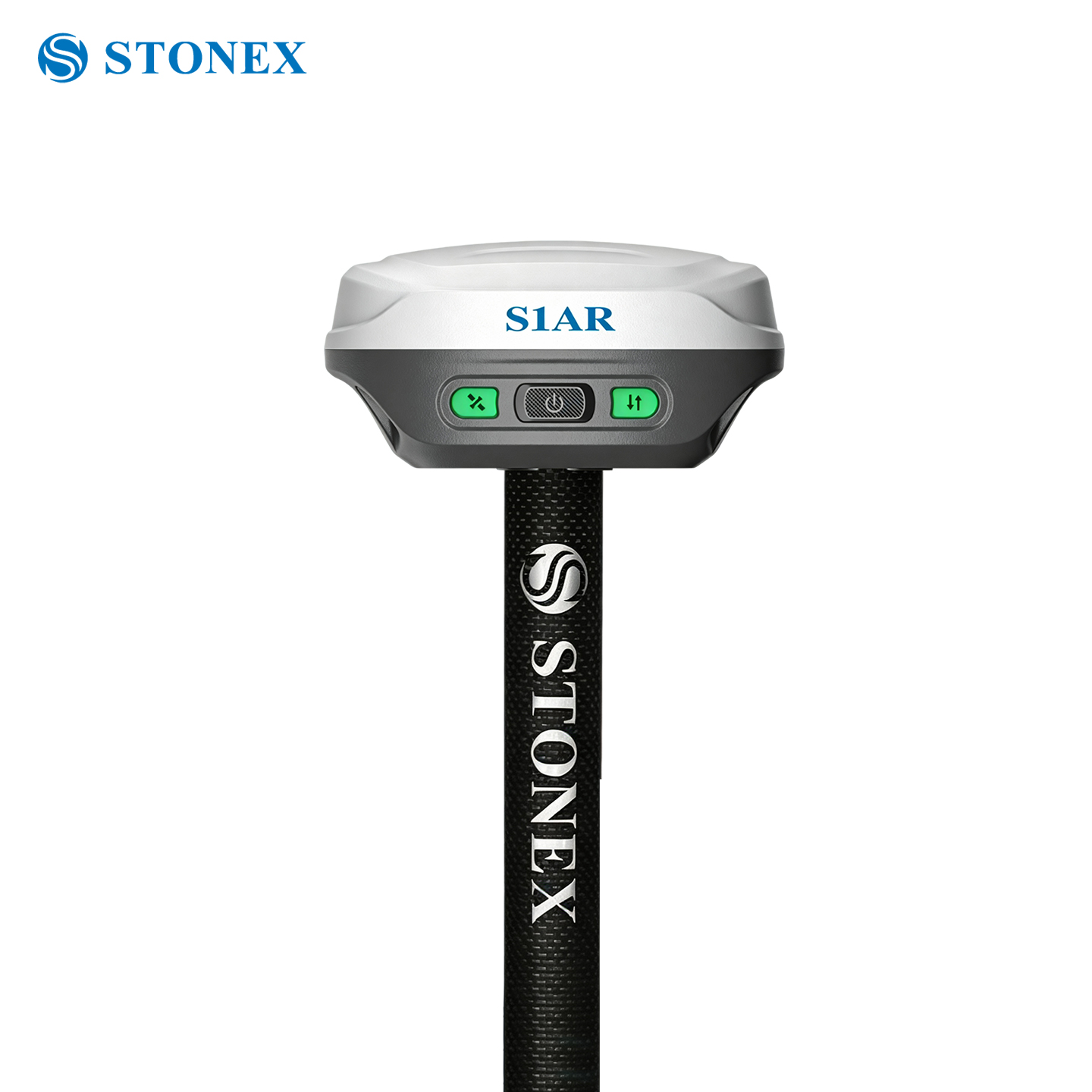

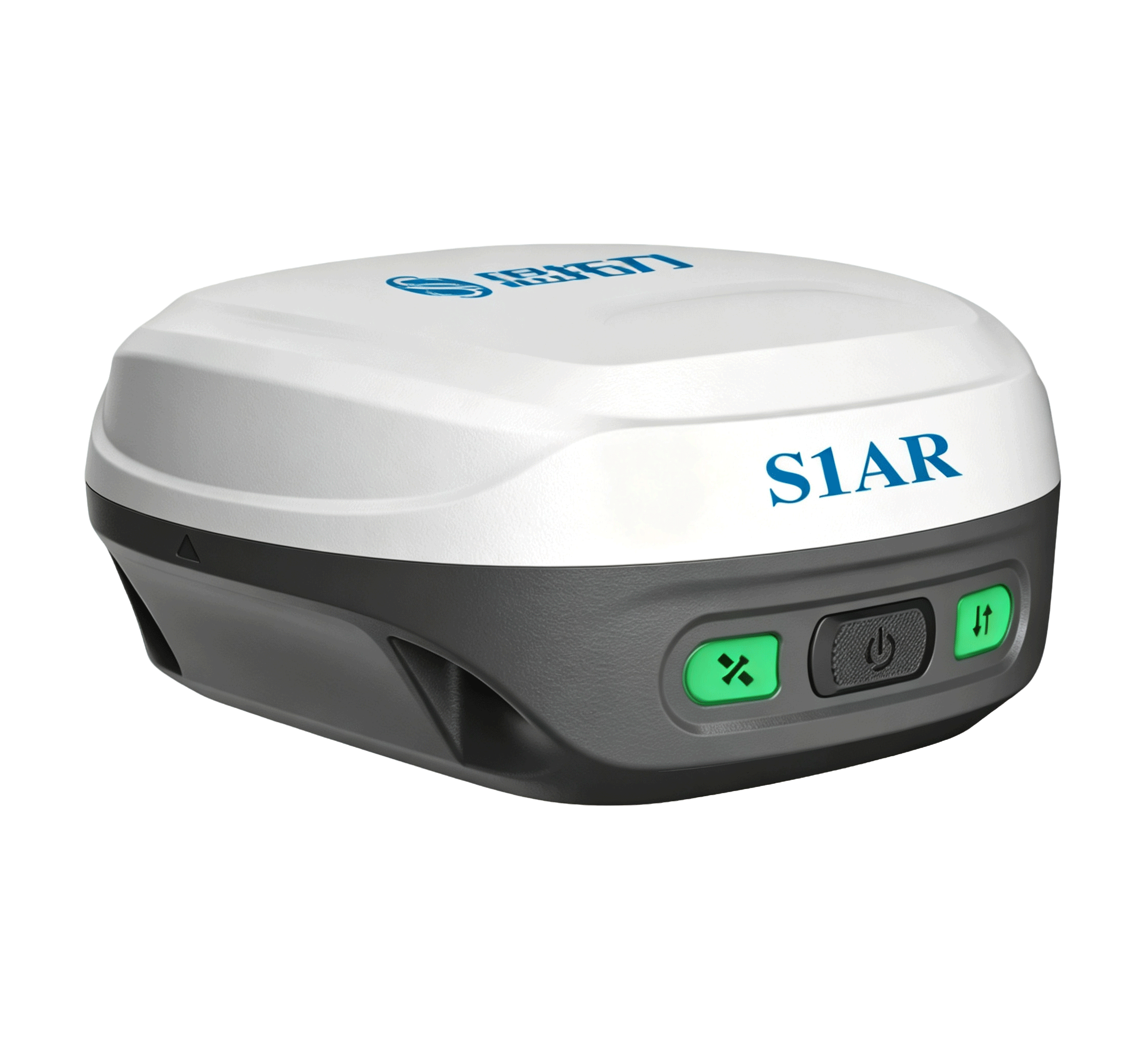

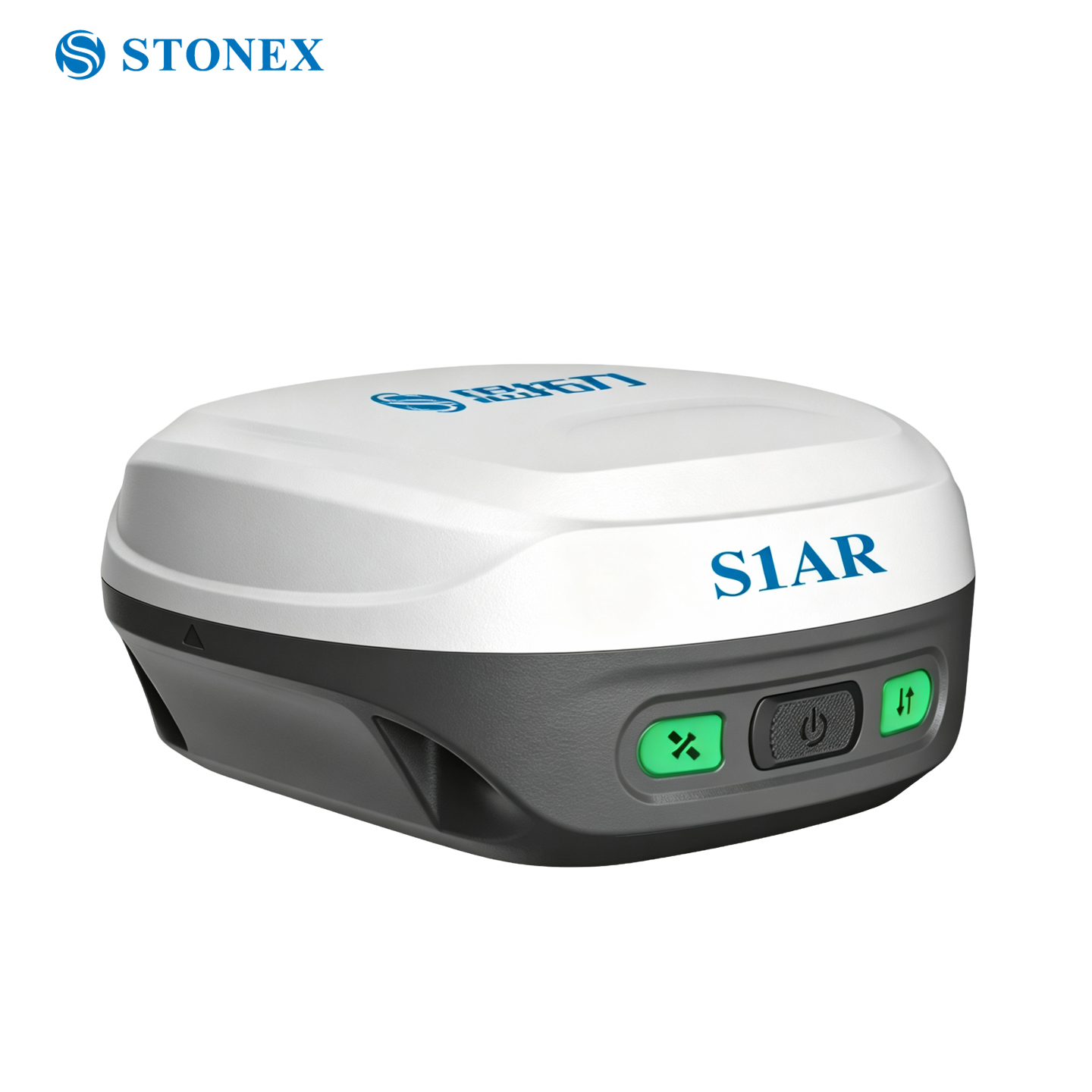

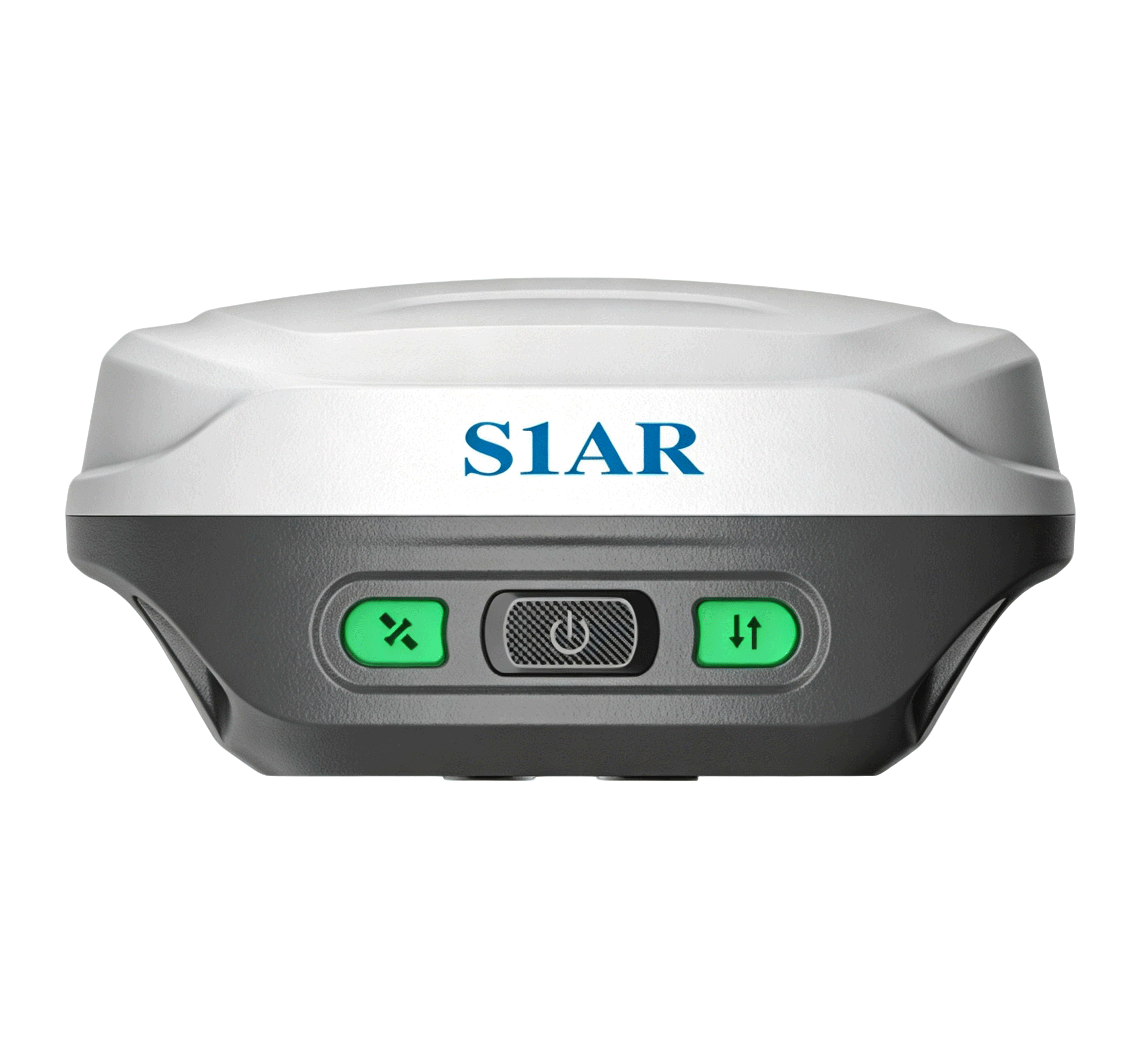

Récepteur RTK visuel Stonex S1‑AR
Le S1-AR intègre une antenne GNSS, une radio UHF, une centrale inertielle (IMU) et une caméra visuelle dans un boîtier compact. La réalité augmentée superpose les coordonnées de la cible directement sur l'image en direct de la caméra pour un piquetage intuitif.
La précision RTK au centimètre près, associée au guidage visuel, réduit considérablement le temps de recherche pour les projets d'implantation de construction, de levés cadastraux et de piquetage de sites.

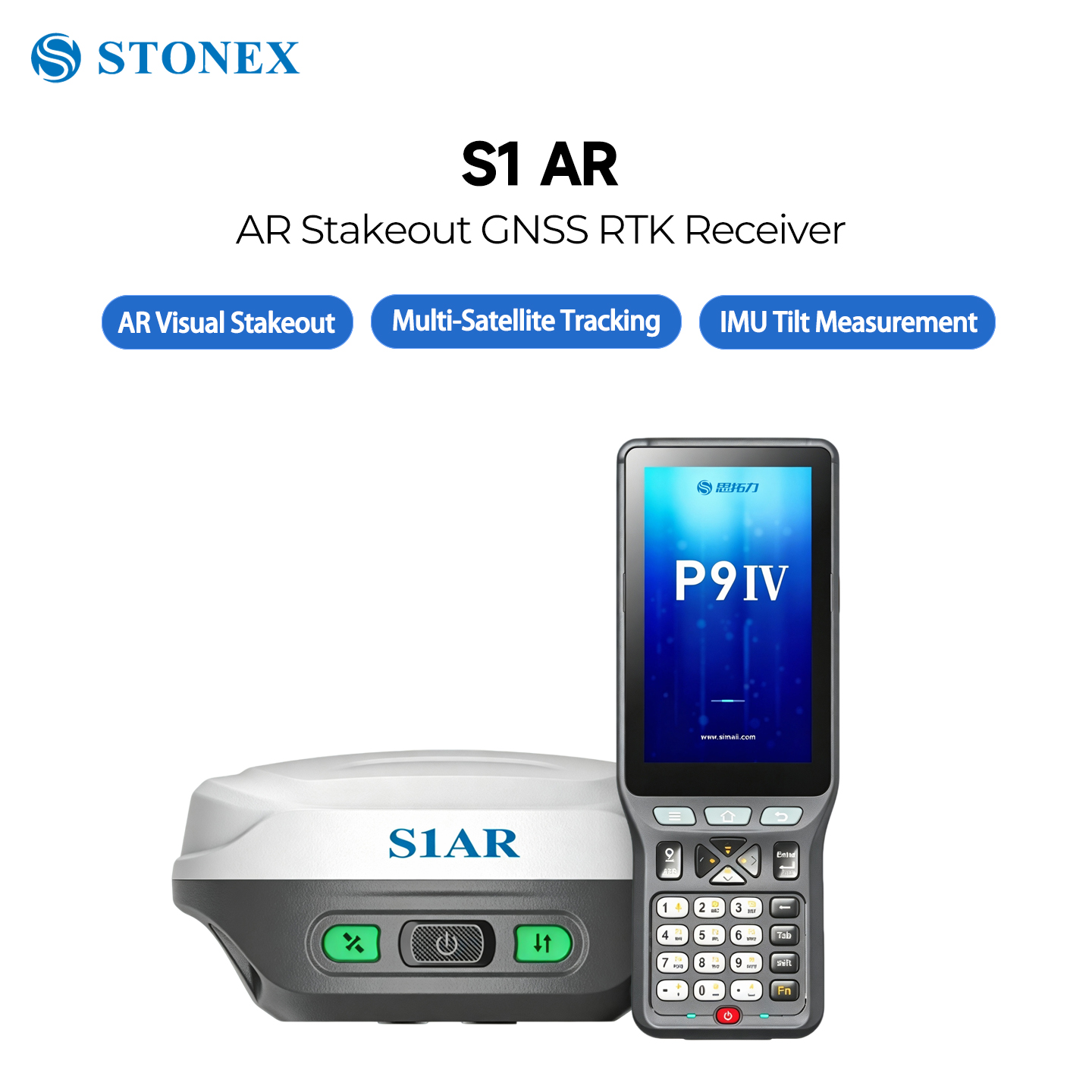

Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S1‑AR
RTK visuel AR rentable pour les équipes de levés modernes
Surveillance visuelle en réalité augmentée
La caméra intégrée permet une surveillance en réalité augmentée, superposant directement les points cibles à la scène du monde réel.
IMU haute précision 60°
Navigation inertielle de 4e génération, aucun nivellement à bulle requis, piquetage à pied pour les sites complexes.
Constellation complète à 1408 canaux
Suivi de tous les principaux signaux GNSS, localisation RTK stable en milieu arboré et urbain.
Compact et IP67, éprouvé sur le terrain
Récepteur intégré léger, étanche à l'eau et à la poussière pour les travaux de levés topographiques extérieurs de longue durée.
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S1‑AR
| Article | Récepteur GNSS S1-AR |
|---|---|
| Chaînes | 1408 canaux multi-constellation |
| Constellations prises en charge | GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS |
| Précision horizontale RTK | 8 mm + 1 ppm RMS |
| Précision verticale RTK | 15 mm + 1 ppm RMS |
| Précision horizontale statique | 2,5 mm + 0,5 ppm RMS |
| Levé d'inclinaison IMU | Compensation d'inclinaison jusqu'à 60°, fréquence de rafraîchissement de 400 Hz |
| Caméra AR | 2 MP, champ de vision 88°, 25 images/s pour la surveillance visuelle. |
| Radio UHF interne | Émetteur-récepteur UHF intégré, 410‑470 MHz |
| Communication | Bluetooth 5.0, Wi-Fi |
| Stockage | Mémoire interne de 8 Go, compatible avec le format RINEX |
| Niveau de protection | IP67 |
| Batterie | batterie lithium-ion intégrée de 6800 mAh |
| Logiciel d'enquête | Compatible avec le logiciel de terrain SurPad 4.2 |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S1 AR
| PERFORMANCES GNSS | |
|---|---|
| Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b GPS : L1 C/A, L1C, L2P(Y), L2C, L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, E6 QZSS : L1, L2, L5 NavIC : L5 SBAS |
| Taux de mise à jour | Sortie max. 20 Hz |
| SPÉCIFICATIONS DE PRÉCISION | |
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
| Compensation d'inclinaison IMU-MEMS | |
| Performances des MEMS | Précision de l'extrémité du rover inférieure à 2 cm à une inclinaison de 30° ; Précision de l'extrémité du rover inférieure à 5 cm à une inclinaison de 60°. (Remarque : Pour une hauteur de poteau de 1,8 m) |
| VISION / CAMÉRA AR | |
| Pixel | 2MP |
| Champ de vision | Champ de vision 88° |
| Fréquence d'images | 25 FPS |
| PLATEFORME SYSTÈME | |
| Stockage embarqué | 8 Go de mémoire intégrée |
| Bluetooth | V5.0 + EDR, rétrocompatible / BLE basse consommation |
| Wi-Fi | 802.11 b/g/n |
| SPÉCIFICATIONS PHYSIQUES | |
| Clé | Touche marche/arrêt du récepteur |
| Indicateurs LED | Indicateur satellite, indicateur de liaison de données |
| Message audio | Soutenu |
| Dimensions | 98 mm × 98 mm × 45,5 mm |
| Poids | Environ 380 g |
| INTERFACE DE DONNÉES | |

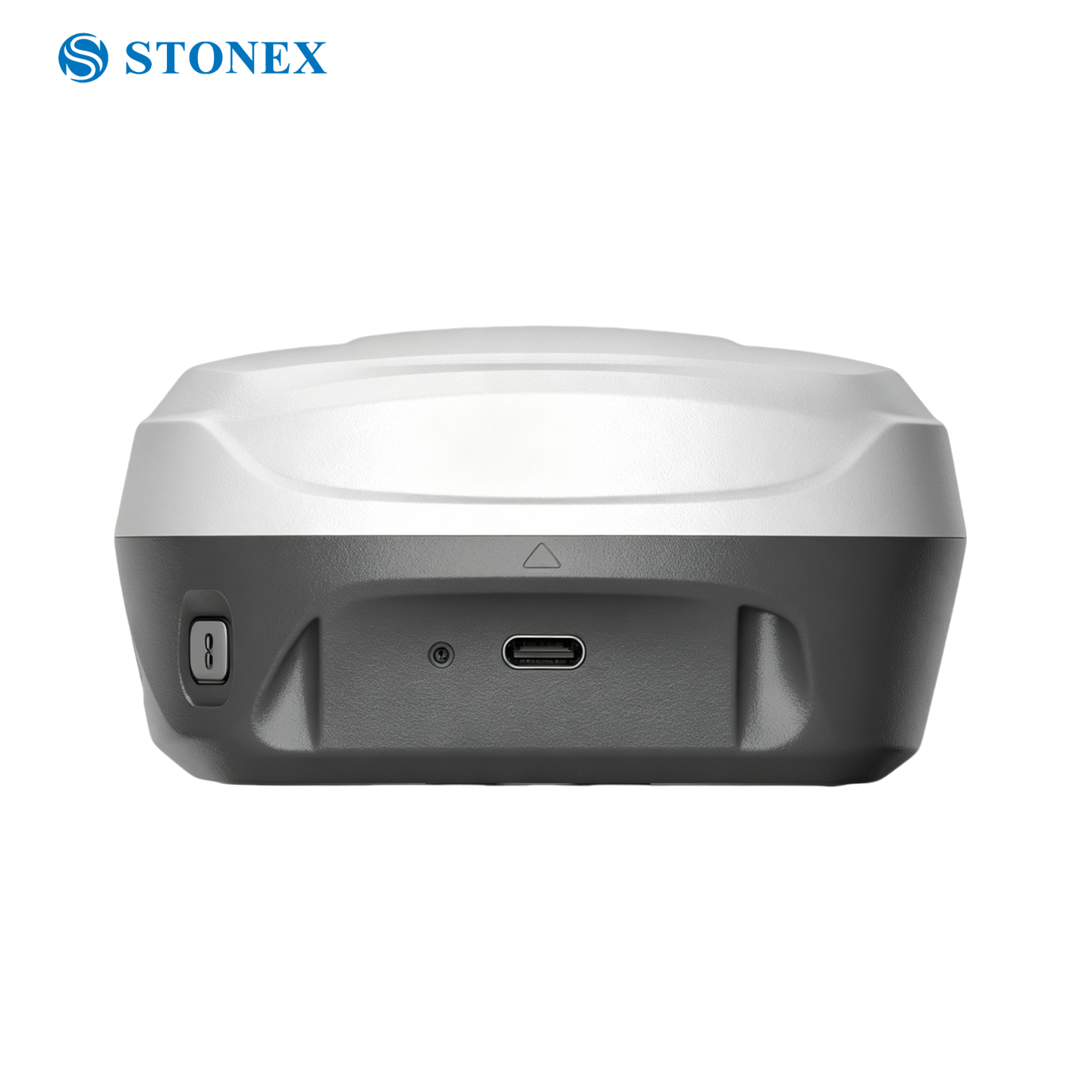

| Type C | Pour la facturation et le transfert de données |
| PERFORMANCES ÉLECTRIQUES | |
| Batterie | Batterie intégrée, 3,65 V, 6 000 mAh |
| Chargement | Chargeur de type C, 12 V |
| Temps de fonctionnement | 12 heures en mode rover |
| PERFORMANCE ENVIRONNEMENTALE | |
| Température de fonctionnement | -30℃ ~ 60℃ |
| Température de stockage | -40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute d'une perche de 2 m (sur parquet) à température ambiante, chute libre de 1,2 m |
| Humidité | 99,9 % sans condensation |
| SPÉCIFICATIONS DE LA MANETTE DE JOURNALE (P9IV) | |
| Modèle | P9IV |
| Processeur | Processeur octocœur 2.0G haute performance |
| Système opérateur | Android 11 |
| Afficher | Écran tactile multipoint HD de 5 pouces, 720 × 1280 pixels |
| Caméra | Appareil photo 13 MP avec autofocus et flash |
| BÉLIER | 3 Go LPDDR4X |
| Stockage | 32 Go de mémoire interne, extensible par carte TF (max. 512 Go) |
| Capteurs | Boussole électronique, niveau à bulle électronique, capteur de gravité |
| Réseau mobile | 4G réseau complet |
| Wi-Fi | Wi-Fi 2,4 GHz/5 GHz, 802.11 ac/a/b/g/n |
| Bluetooth | BT 2.1+EDR / 3.0 / 4.1 / 4.2 / 5.0 BLE |
| Batterie | Batterie Li-ion intégrée 3,85 V 6 400 mAh, jusqu'à 20 heures d'autonomie |
| Protection contre les infiltrations | IP68 |
| Humidité | 5 % HR – 95 % HR, sans condensation |
| Résistance aux chutes | Résiste à une chute de poteau de 2 m |
| Température | Température de fonctionnement : ‑30℃ à 60℃ ; Température de stockage : ‑40℃ à 80℃ |
| Dimensions et poids | 221,5 × 82 × 27 mm, 440 g (avec batterie) |
Spécifications techniques du contrôleur industriel Android P9 II
| SPÉCIFICATIONS MATÉRIELLES | |
|---|---|
| Dimensions | L 194,0 mm × l 90 mm × H 39,5 mm |
| Poids | 570 g (avec batterie) |
| Processeur | Qualcomm Snapdragon 210, quadricœur 1,1 GHz |
| BÉLIER | 1 Go de mémoire DDR3 haute vitesse (Version haut de gamme : 2 Go) |
| Stockage interne | 8 Go de mémoire interne (Version haut de gamme : 16 Go) |
| stockage externe | Extension de carte SD jusqu'à 128 Go |
| Afficher | Écran semi-transflectif TFT Blanview de 4,3 pouces, résolution WVGA de 480 × 800 pixels |
| Batterie | Batterie Li-ion amovible 3400 mAh, 7,2 V, 24,48 Wh, autonomie supérieure à 10 heures |
| Clavier | Clavier physique alphanumérique multifonction complet |
| SPÉCIFICATIONS ENVIRONNEMENTALES | |
| Protection contre les infiltrations | IP67 |
| Température | Température de fonctionnement : -30 °C à +60 °C Stockage : -40℃ à +80℃ |
| Humidité | 5 % à 95 % sans condensation |
| Résistance aux chutes | Résister à la chute d'une perche de 1,5 m sur une surface dure en béton |
| COMMUNICATION DE DONNÉES | |
| Wi-Fi | Wi-Fi 802.11b/g/n |
| Bluetooth | Bluetooth 2.1 / Bluetooth 4.1 LE double mode |
| Cellulaire mobile | 4G LTE, CAT 4 (débit descendant maximal de 150 Mbps et débit ascendant maximal de 50 Mbps) Bandes de fréquences prises en charge : LTE FDD : B1/B3/B5/B8 LTE TDD : B38/B39/B40/B41 TD-SCDMA : B34/B39 WCDMA : B1/B8 CDMA : BC0 GSM : 900/1800 MHz |
| SYSTÈME OPÉRATEUR | |
| Version du système d'exploitation | Android 5.1 (Version haut de gamme : Android 7.1) |
