Récepteur GNSS RTK Stonex S20 pour mesures vidéo, 1408 canaux multi-constellation, levés topographiques avec inclinabilité IMU ±60°, mesures vidéo sans contact, implantation AR double extrémité, 4G avec 3 ans de données gratuites, instrument de levé IP68
Caractéristiques principales
Récepteur GNSS compact et robuste offrant des performances de positionnement stables pour les levés topographiques et l'intégration aux machines
1408 canaux multi-constellations
Suivi fiable des signaux GPS, GLONASS, BeiDou‑2/3, Galileo, QZSS et SBAS, même en environnement complexe.
Correction PPP-HAS prise en charge
Prise en charge du service Galileo HAS & BDS‑B2b PPP, obtenez un positionnement au centimètre près sans station de base locale.
Corps compact et léger
Poids de seulement 424 g, dimensions réduites, montage sur poteau et intégration dans un système embarqué faciles.
Protection renforcée IP68
Conception étanche à la poussière et à l'eau IP68, résiste aux vibrations, s'adapte à la pluie, à la poussière et aux environnements de terrain difficiles.
Interfaces industrielles riches
Port d'alimentation DC2.1, port de données DB9, sortie de données NMEA 0183, pratique pour l'intégration dans un système externe.
Modes de fonctionnement multiples
Prise en charge des modes de fonctionnement RTK, statique, SBAS, PPP-HAS, adaptés aux projets de levés topographiques, de cartographie et de contrôle de machines.
Solution GNSS compacte de qualité industrielle
Récepteur léger pour l'intégration de levés topographiques et de positionnement sur véhicule

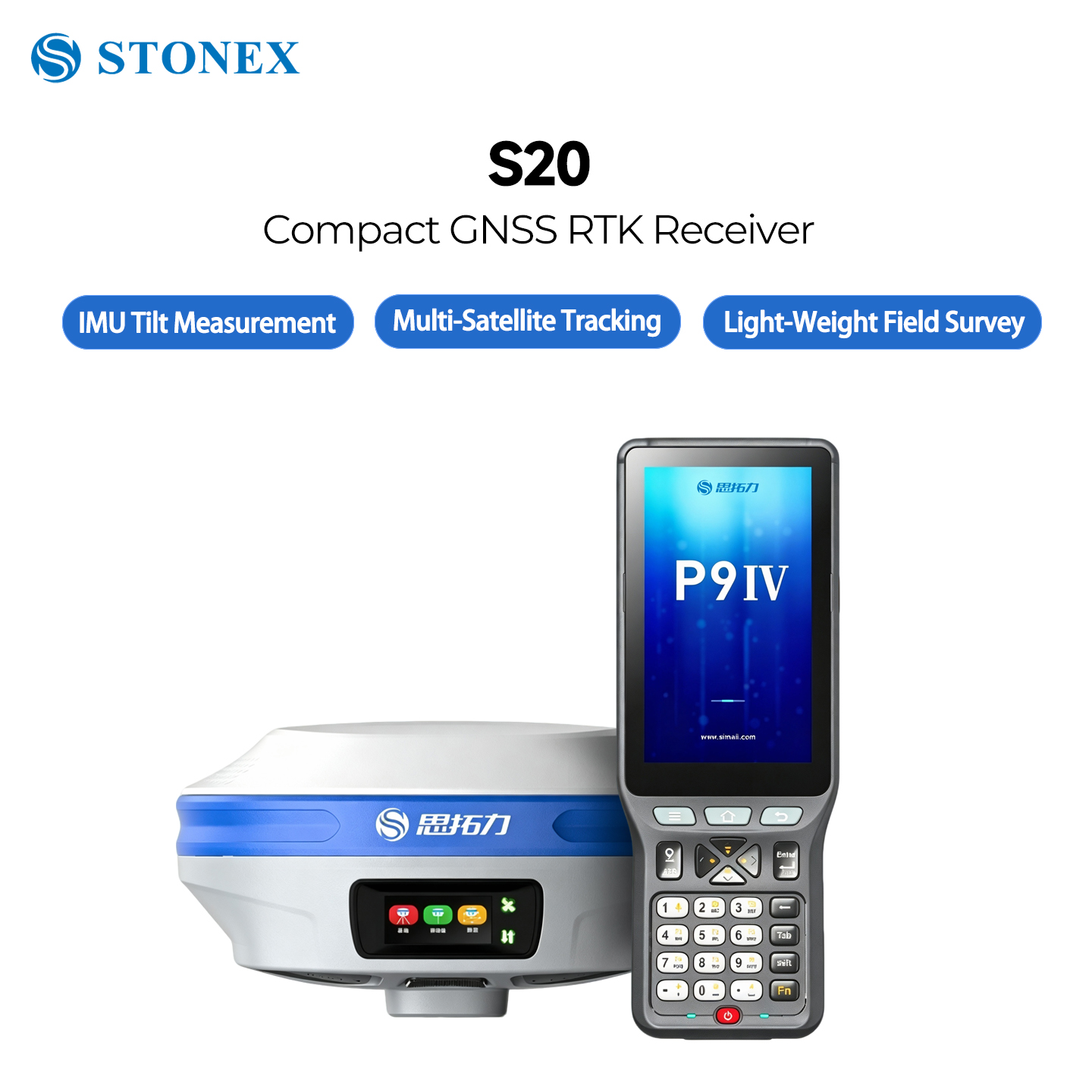

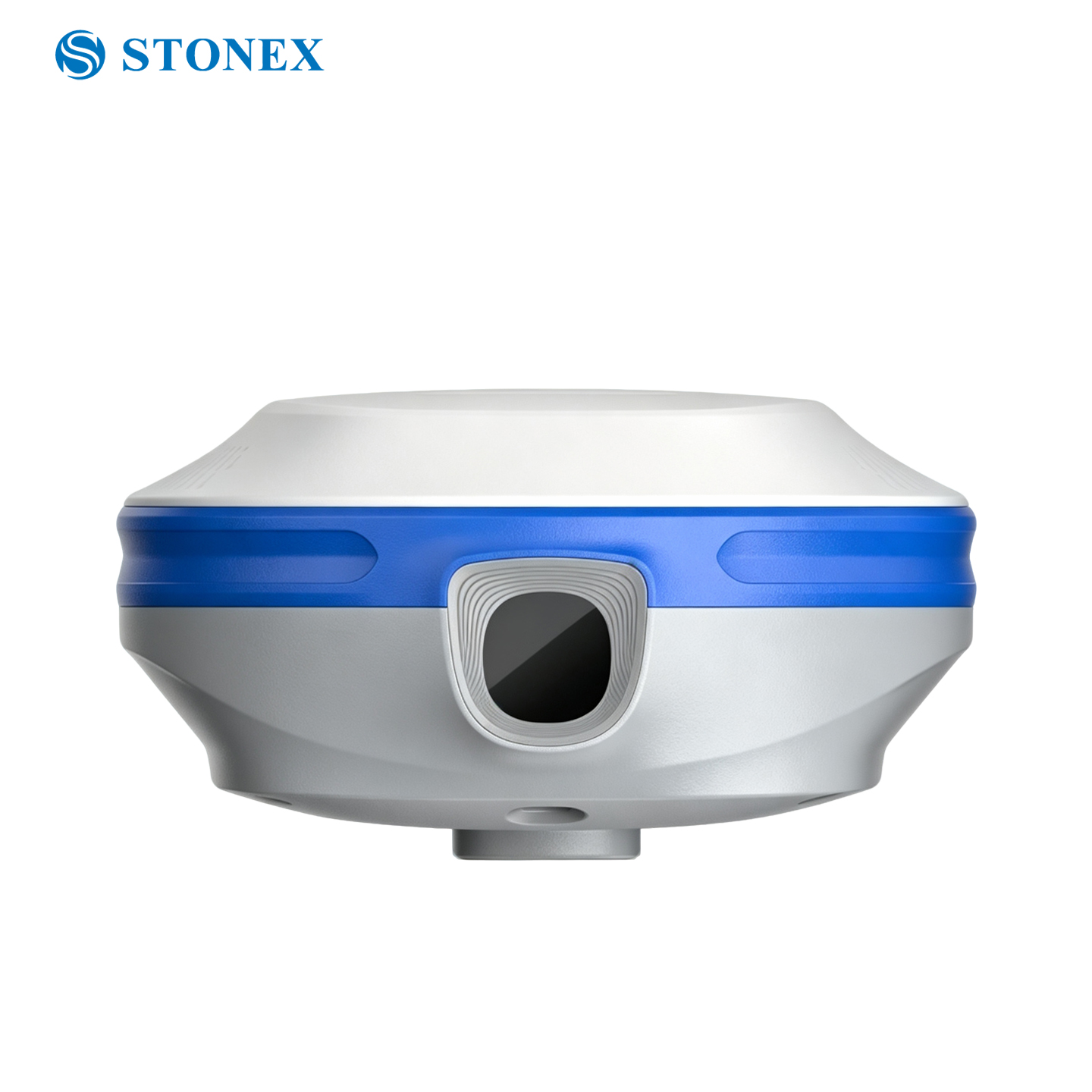

Récepteur GNSS Stonex S20
Le S20 est un récepteur GNSS compact de haute précision, prenant en charge le suivi de constellation complète et le positionnement précis par point PPP-HAS. Sa conception légère et résistante aux vibrations permet une utilisation aussi bien manuelle qu'une installation embarquée.
Le boîtier IP67 assure des performances stables dans des conditions extérieures difficiles, tandis que les interfaces de données flexibles simplifient l'intégration avec les systèmes de contrôle tiers.
Fonctionnalités de performance principales
Points de fréquence pleine constellation · Verrouillage rapide
Doté d'une carte de puce GNSS SoC haute performance et haute précision, il garantit une réception optimale du signal. Compatible avec les constellations complètes et les fréquences complètes des satellites GNSS BeiDou, GPS, GLONASS, Galileo et QZSS, il assure une acquisition, un verrouillage et un traitement rapides des signaux.
Surveillance sur site
Un algorithme de fusion de navigation par satellite, de navigation inertielle et d'images réduit les interférences électromagnétiques pour un implantation précise. L'imagerie RTK marque directement les points d'implantation sur les images pour une localisation rapide en une seule étape. L'affichage en réalité augmentée du contrôleur et de l'unité principale offre un guidage intelligent et complet pour une efficacité accrue.

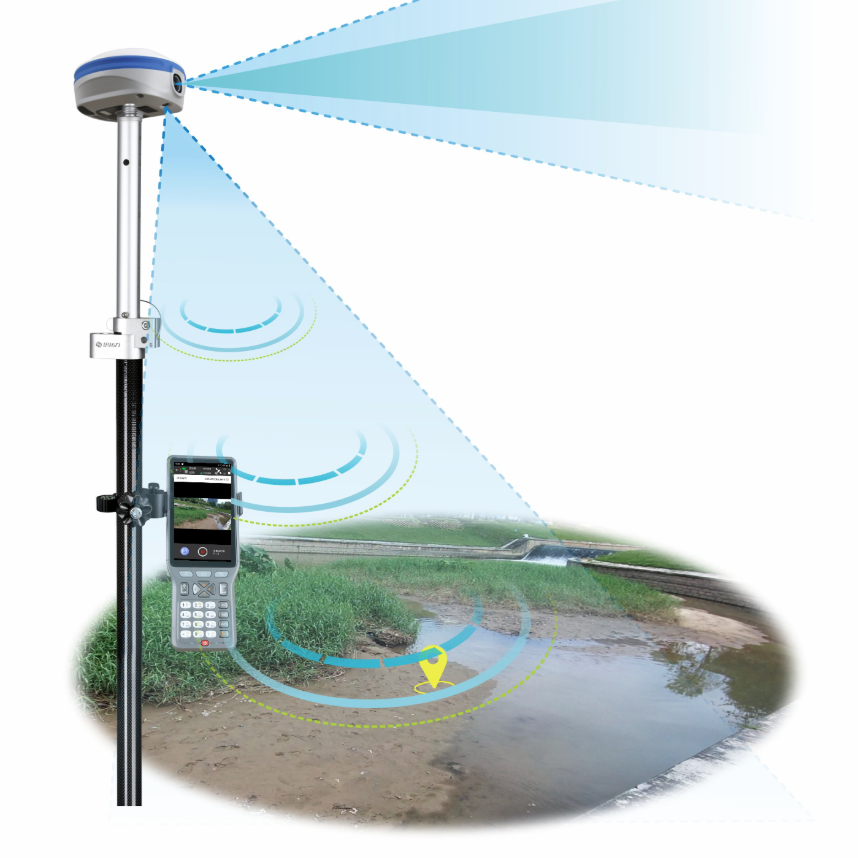

Mesure vidéo
Une fois que le RTK a collecté les informations de position de base des points, les coordonnées des points peuvent être efficacement étendues même lorsque des obstacles ne peuvent être franchis, élargissant ainsi la portée opérationnelle.

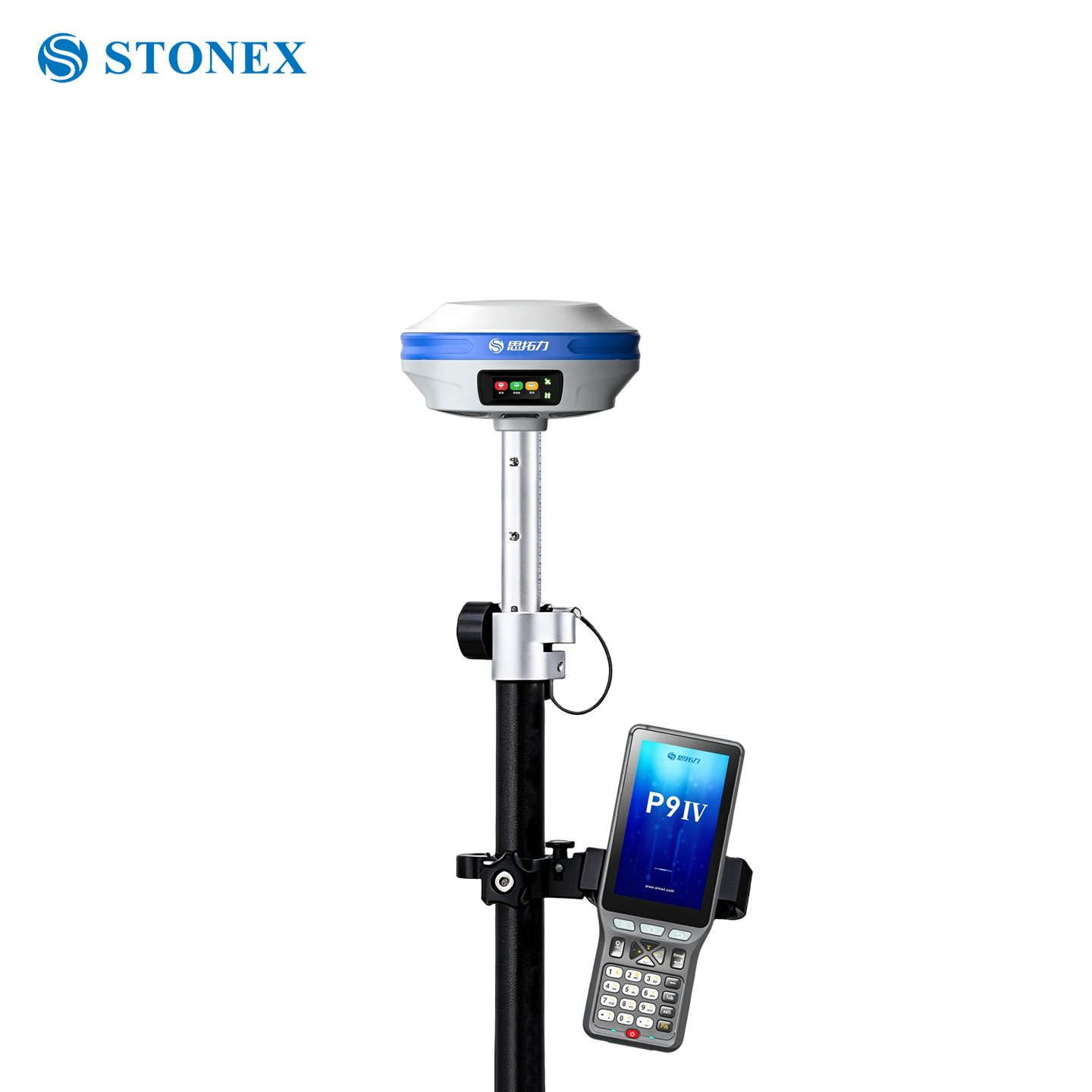

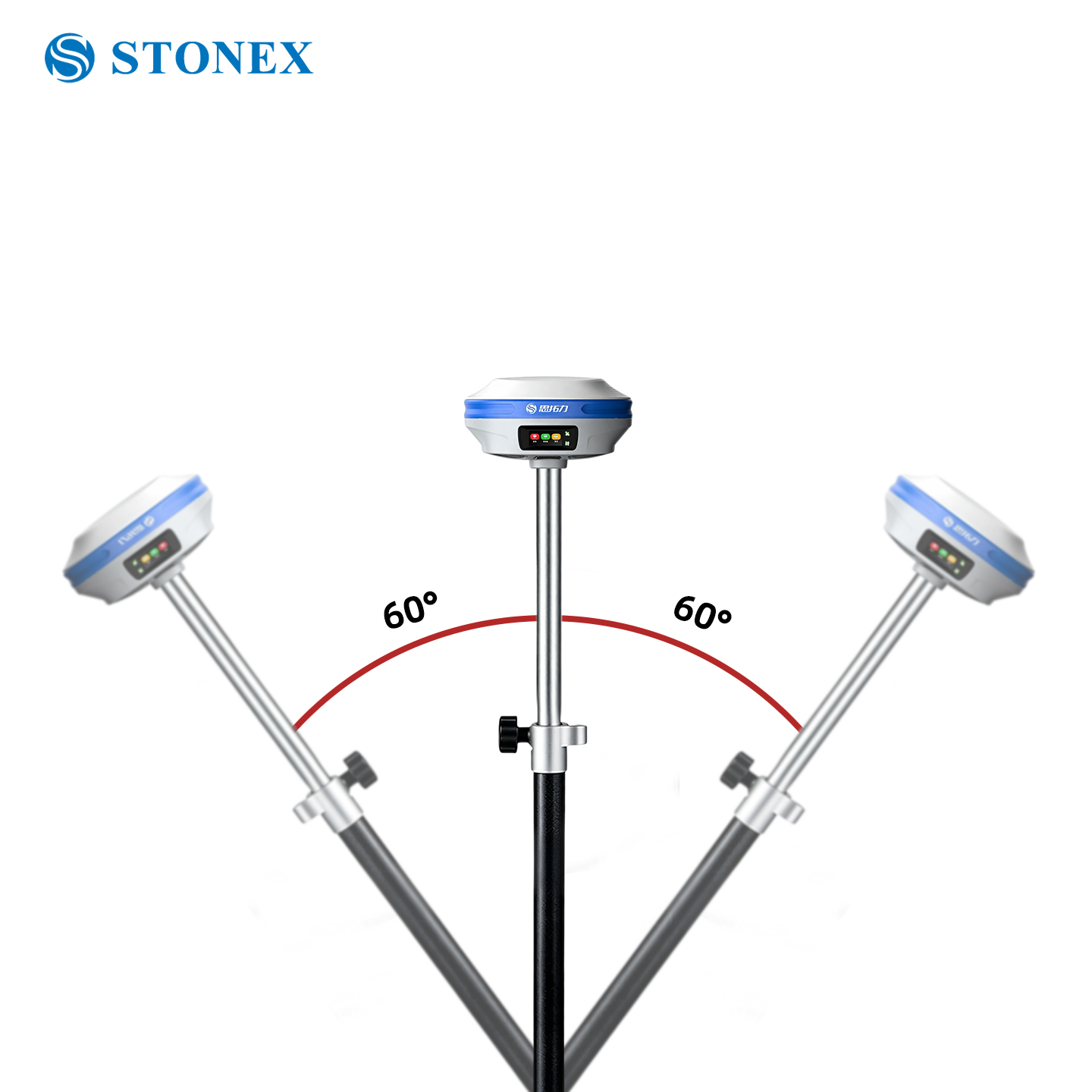

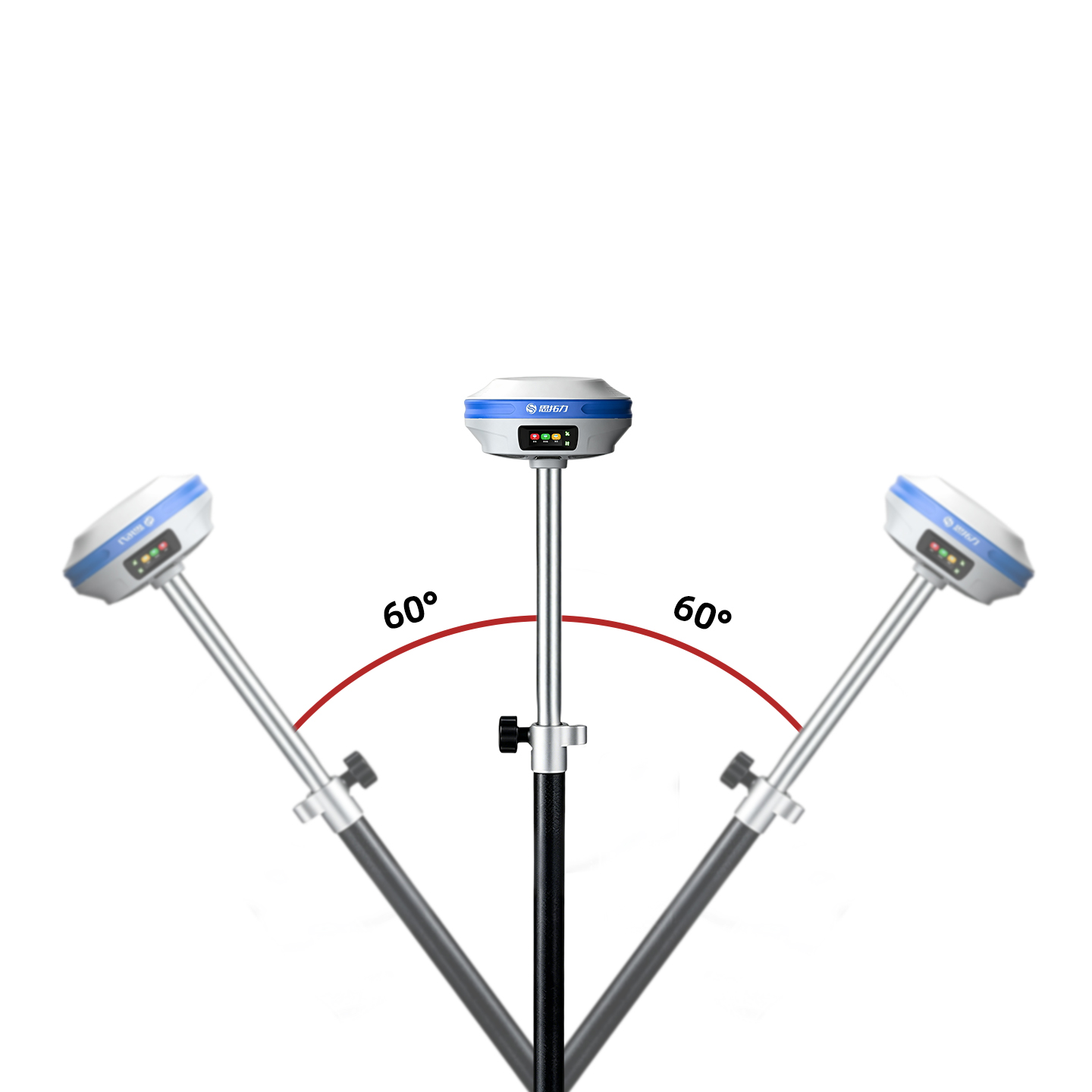

Inclinaison IMU sans faille · Levés d'inclinaison sans souci
Technologie de mesure d'inclinaison IMU de 4e génération, insensible aux interférences électromagnétiques. Aucun centrage de la bulle requis : mesure immédiate après l'installation du poteau. Permet un piquetage pédestre avec une précision de mesure fiable.
L'efficacité opérationnelle a augmenté de 50 %
Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S20 ?
Récepteur GNSS compact et économique pour l'intégration de levés et de systèmes
Constellation complète 1408 canaux
Capturez tous les signaux satellites principaux et maintenez une performance de positionnement stable.
Positionnement autonome PPP-HAS
Positionnement au centimètre près sans installation d'équipement de station de base locale.
Ultra-compact et léger
De petite taille et d'un poids de 424 g, il est flexible pour les relevés manuels et l'intégration dans les véhicules.
Boîtier résistant aux vibrations IP67
S’adapter aux scénarios de travail en extérieur pluvieux, poussiéreux et soumis à de fortes vibrations.
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S20
| Article | Récepteur GNSS S20 |
|---|---|
| Chaînes | 1408 canaux multi-constellation |
| Constellations prises en charge | GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS |
| Service PPP | Galileo HAS, BDS B2B |
| Précision horizontale statique | 2,5 mm + 0,5 ppm RMS |
| Précision verticale statique | 5 mm + 0,5 ppm RMS |
| Dimension | Φ134 mm × 72 mm |
| Poids | 897 g |
| Interfaces | 410‑470 MHz, 7 canaux préréglés + 2400 canaux définis par l'utilisateur, compatible multiprotocole |
| Format de sortie des données | NMEA-0183, RINEX |
| Niveau de protection | IP68 |
| Fonctionnalité | Levés d'inclinaison IMU, implantation d'images, reprise de l'observation des points de rupture |

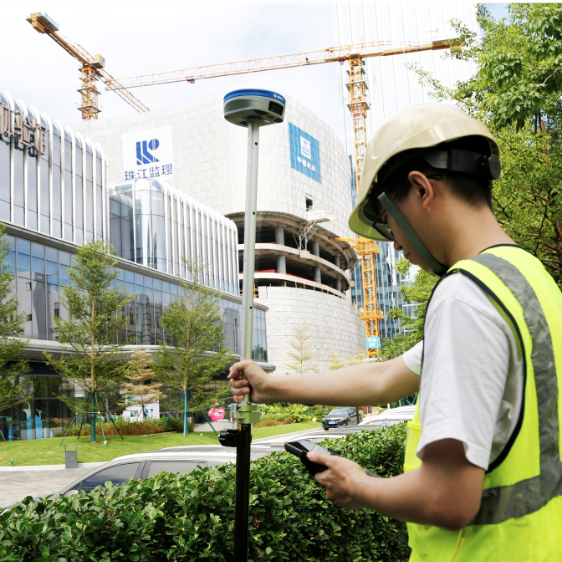

Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S20
| PERFORMANCES GNSS | |
|---|---|
| Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b GPS : L1 C/A, L1C, L2P(Y), L2C, L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, E6 QZSS : L1, L2, L5 Compatible avec les principaux protocoles SBAS : WAAS, EGNOS, GAGAN, MSAS, SDCM et BDSBAS. Compatible avec les services BDS PPP et Galileo HAS. |
| Reprise du levé après une perte de signal | Soutenu |
| SPÉCIFICATIONS DE PRÉCISION | |
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
| Compensation d'inclinaison IMU-MEMS | |
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (précision |
| Plage d'angles de compensation | 0 ~ 60° |
| Taux de mise à jour de l'IMU | 400 Hz |

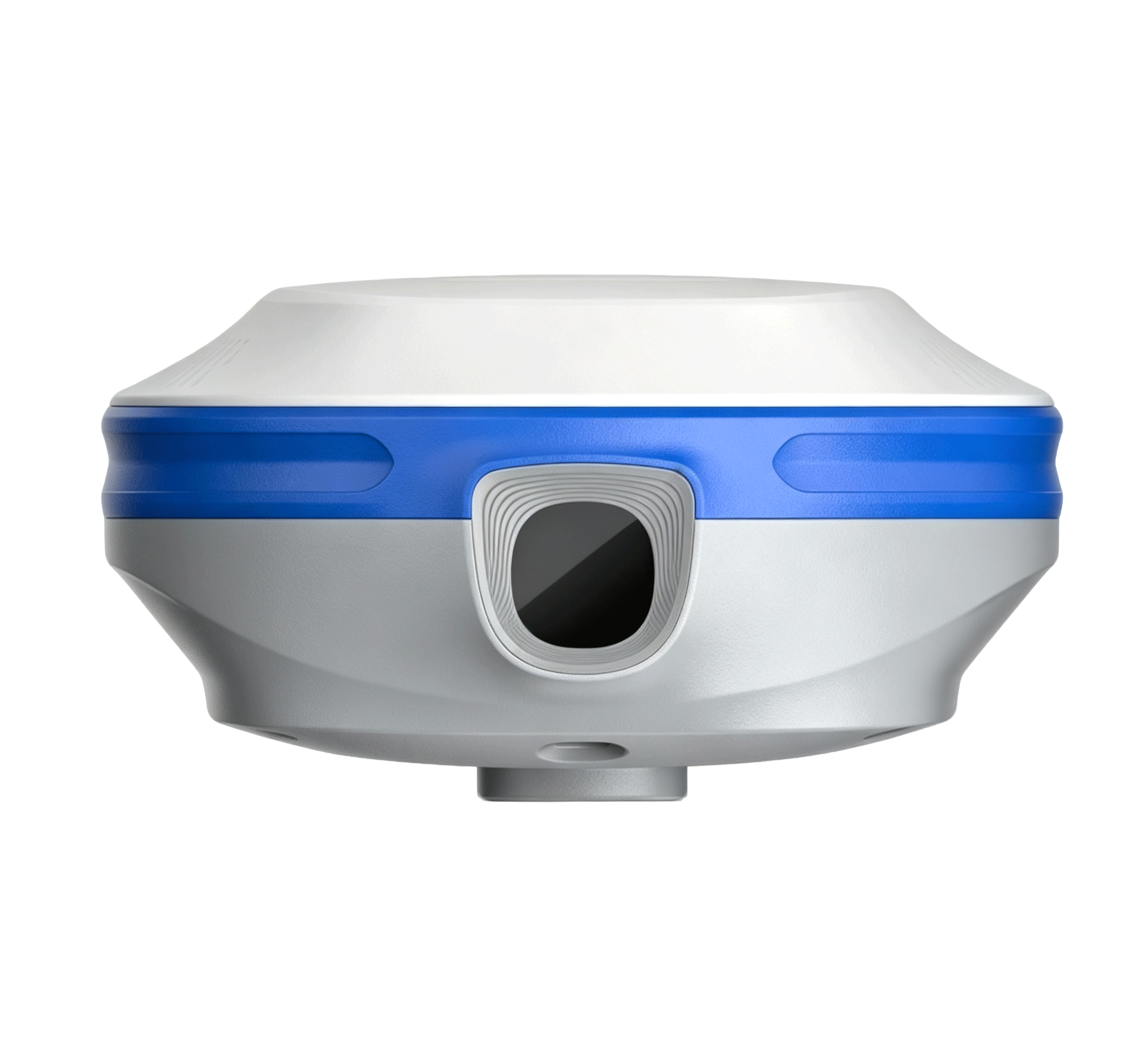

| CAMÉRA DE SURVEILLANCE | |
| Pixel | 2MP |
| Champ de vision | Champ de vision 72° |
| CAMÉRA DE MESURE | |
| Pixel | 2MP |
| Champ de vision | Champ de vision 72° |
| Fréquence d'images | 30 FPS |
| MESURE DE LA VISION | |
| Précision de mesure | 2 à 4 cm |
| Mesurer la distance | 2 à 15 m |
| MODEM RADIO INTERNE | |
| Protocoles de communication | Prise en charge complète du protocole : TrimTalk450S, TrimTalk(4800), TrimMarkIII, South(9600/19200), Satel, Satel_ADL, HITARGET(9600/19200), HZSZ, GE-OTALK, GEOMARK, PCCFST, PCCFST_ADL, PCC-GMSK, PCC-4FSK |
| Gamme de fréquences | 410 ~ 470 MHz, commutable librement |
| Quantité de canaux | 7+2400 (7 canaux fixes + 2400 canaux personnalisés) |
| PLATEFORME SYSTÈME | |
| Système opérateur | Système d'exploitation Linux de qualité industrielle |
| Stockage embarqué | 8 Go de mémoire intégrée |
| Bluetooth | Bluetooth 5.0, rétrocompatible avec le mode basse consommation BLE |
| Wi-Fi | 802.11 a/ac/b/g/n |
| INTERFACE DE DONNÉES | |
| Port TNC | Pour connecter l'antenne radio interne |

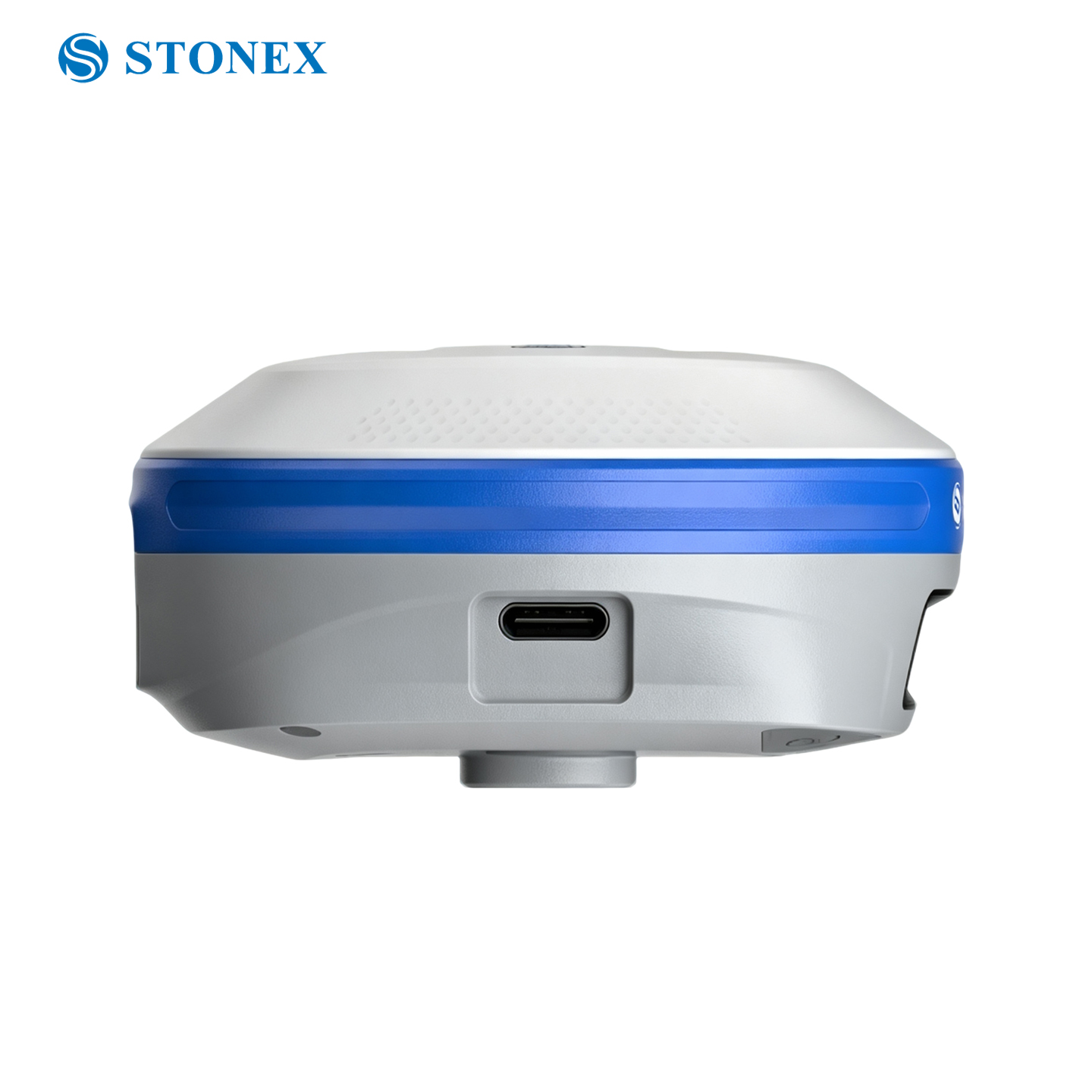

| Type C | Pour la recharge directe et la transmission de données |
| PERFORMANCE ENVIRONNEMENTALE | |
| Température de fonctionnement | -30℃ ~ 65℃ |
| Température de stockage | -40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute d'une perche de 2 m (sur parquet) à température ambiante, chute libre de 1,2 m |
| Humidité | 99,9 % sans condensation |
| PERFORMANCES ÉLECTRIQUES | |
| Batterie | Batterie intégrée, 3,6 V, 13,6 Ah, 48,96 Wh, compatible avec la charge rapide PD |
| Temps de fonctionnement | 16h |
| SPÉCIFICATIONS PHYSIQUES | |
| Clés | 1 touche d'alimentation multifonction |
| Indicateurs LED | Indicateur satellite, indicateur de liaison de données, indicateur de batterie |

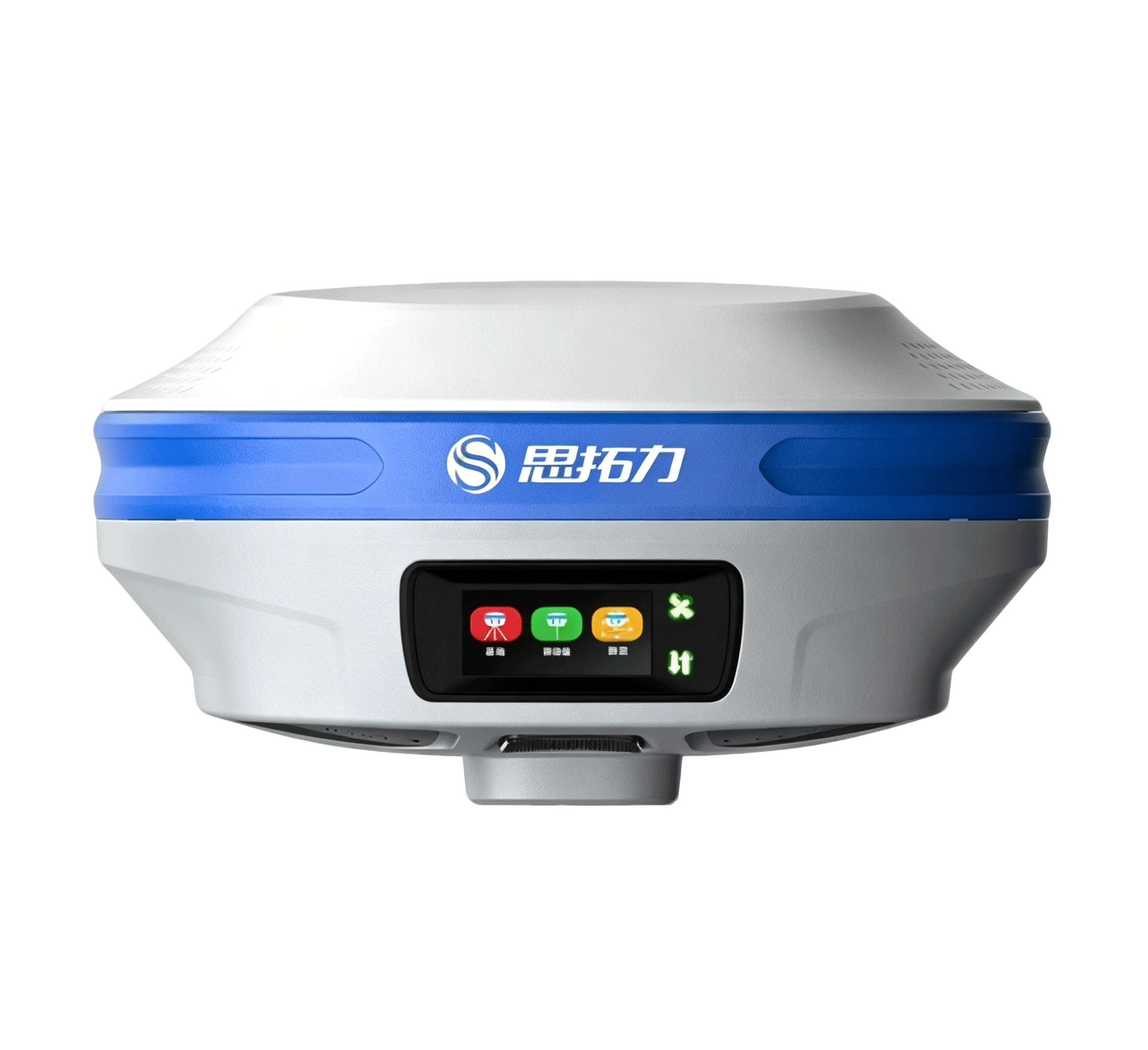

| Écran d'affichage | Écran LCD AMOLED de 1,1 pouce, résolution 294 × 126 |
| Matériau du boîtier | Boîtier en alliage de magnésium |
| Dimensions | 134 mm × 72 mm |
| Poids | 897 g |
| SPÉCIFICATIONS DE LA MANETTE DE JOURNALE (P9IV) | |
| Modèle | P9IV |
| Processeur | Processeur octocœur 2.0G haute performance |
| Système opérateur | Android 11 |
| Afficher | Écran tactile multipoint HD de 5 pouces |
| Caméra | Appareil photo 13 MP avec autofocus et flash |
| BÉLIER | 3 Go LPDDR4X |
| Stockage | 32 Go de mémoire interne, extensible par carte TF (max. 512 Go) |
| Capteurs | Boussole électronique, niveau à bulle électronique, capteur de gravité |
| Réseau mobile | 4G réseau complet |
| Wi-Fi | Wi-Fi 2,4 GHz/5 GHz, 802.11 ac/a/b/g/n |
| Bluetooth | BT 2.1+EDR / 3.0 / 4.1 / 4.2 / 5.0 BLE |
| Batterie | Batterie Li-ion intégrée 3,85 V 6 400 mAh, autonomie supérieure à 15 heures |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Résiste à une chute de 1,2 m sur un sol dur |
| Température de fonctionnement | -30℃ ~ 60℃ |
| Température de stockage | -40℃ ~ 80℃ |
