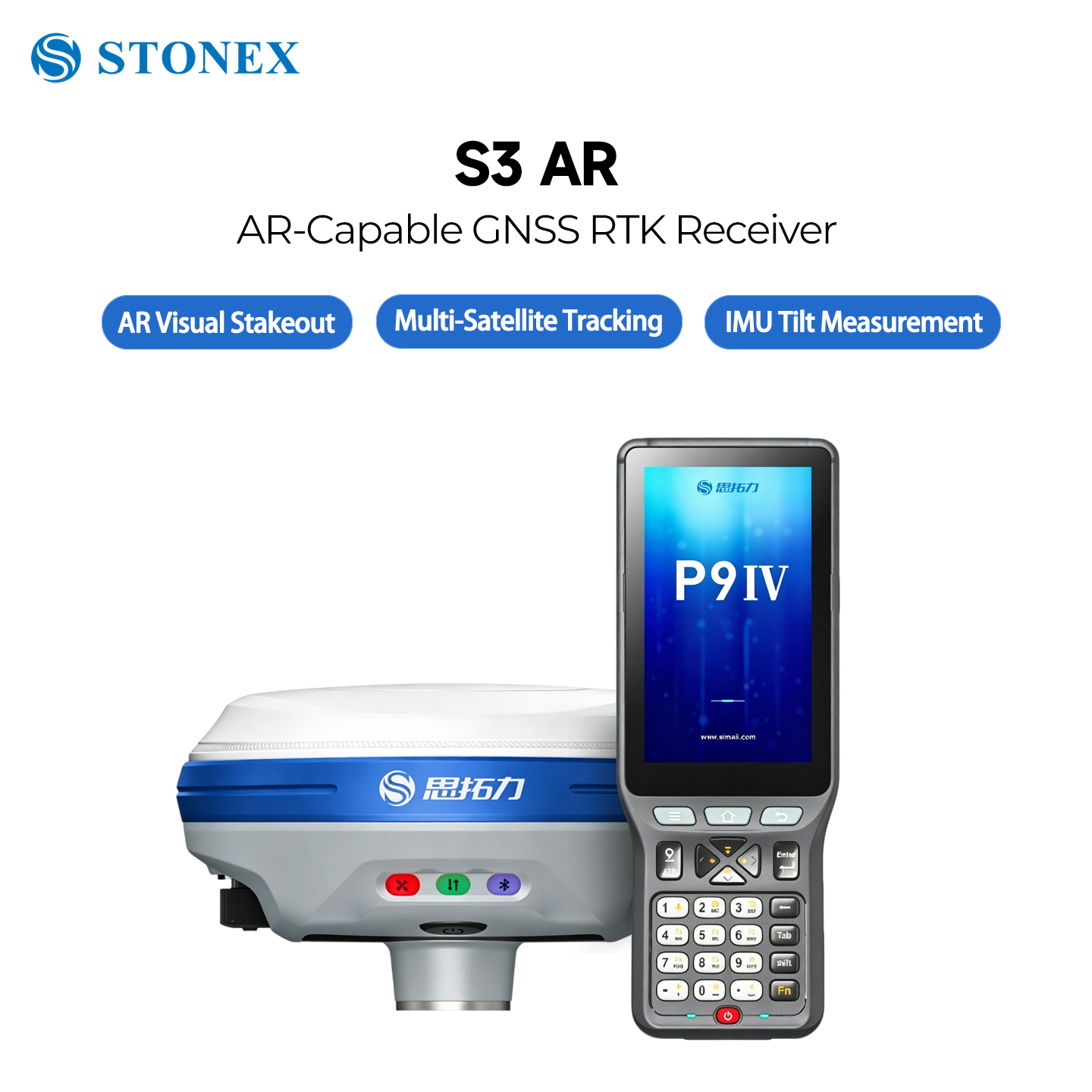

Récepteur GNSS RTK Stonex S3 AR, implantation visuelle AR, levés d'inclinaison IMU, suivi de constellation complète, radio UHF et réseau 4G, IP67, récepteur GNSS de levés pour cadastre, implantation routière et topographie
Caractéristiques principales
Rover RTK compact en alliage de magnésium avec implantation AR et levé d'inclinaison IMU à grand angle pour des travaux de levés de terrain efficaces
1408 canaux multi-constellations
Suivi des signaux GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS et bande L. Positionnement stable sous canopée complexe et en milieu urbain dense.
Levé d'inclinaison IMU à 70°
Compensation inertielle de haute précision jusqu'à une inclinaison de 70 degrés, points de mesure même lorsque la perche ne peut pas être tenue verticalement.
Surveillance visuelle en réalité augmentée
Caméra embarquée pour le repérage en réalité augmentée, visualisez les points de conception directement sur la vue en direct de la caméra, simplifiez le travail d'implantation.
Corps léger en alliage de magnésium
Seulement 513 g, boîtier en alliage de magnésium, léger, rigide et durable pour une utilisation prolongée sur le terrain.
Radio UHF intégrée
Radio interne 410‑470 MHz, prise en charge des protocoles de levés multimarques, communication RTK longue portée sans module radio externe.
Protection renforcée IP67
IP67 étanche à la poussière et à l'eau, large plage de températures de fonctionnement -30℃ ~ +60℃, résiste aux environnements pluvieux, poussiéreux et difficiles des chantiers de construction.
Solution de levé RTK visuel efficace
S3-AR apporte la visualisation en réalité augmentée et la mesure d'inclinaison à grand angle pour les projets modernes de levés topographiques et d'implantation.

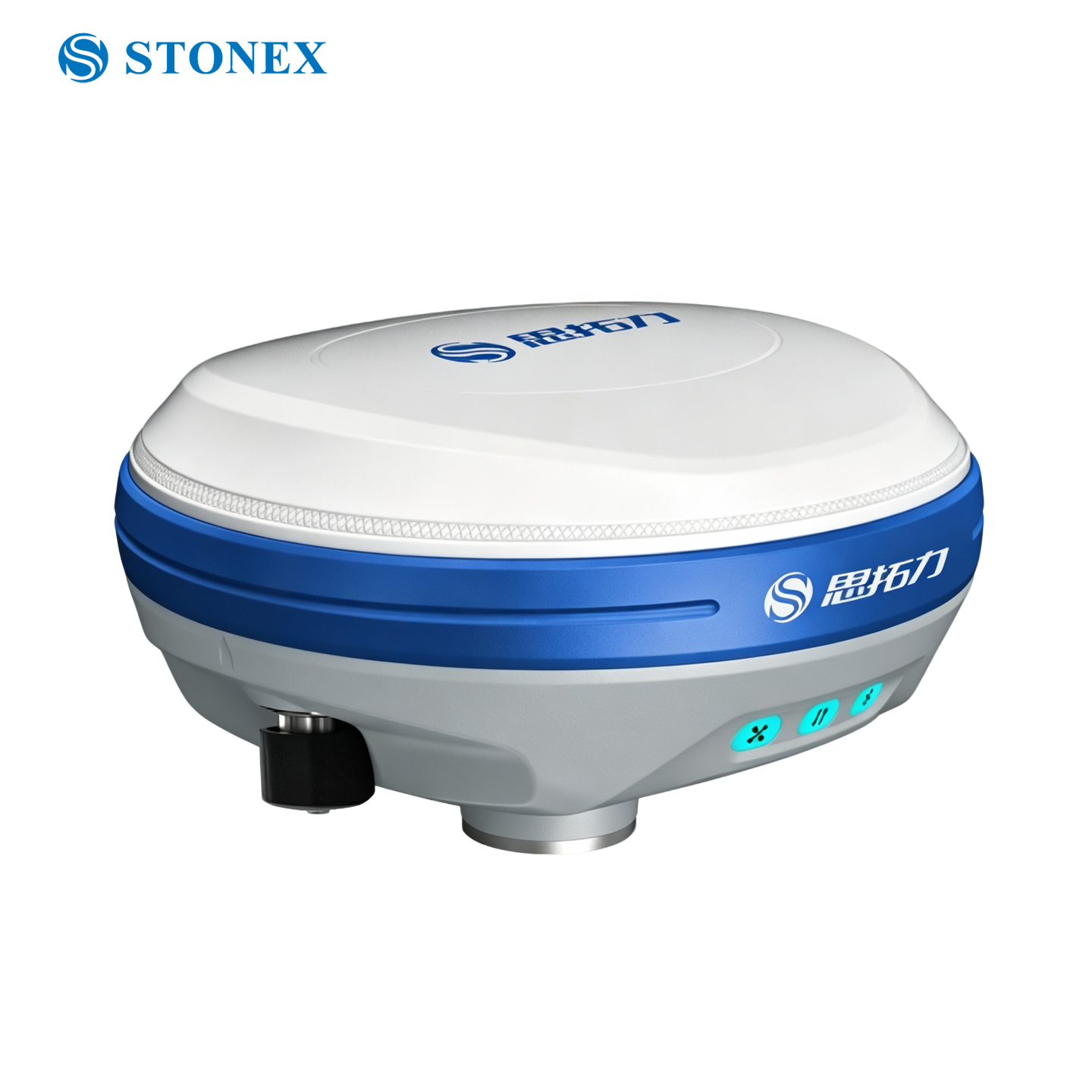

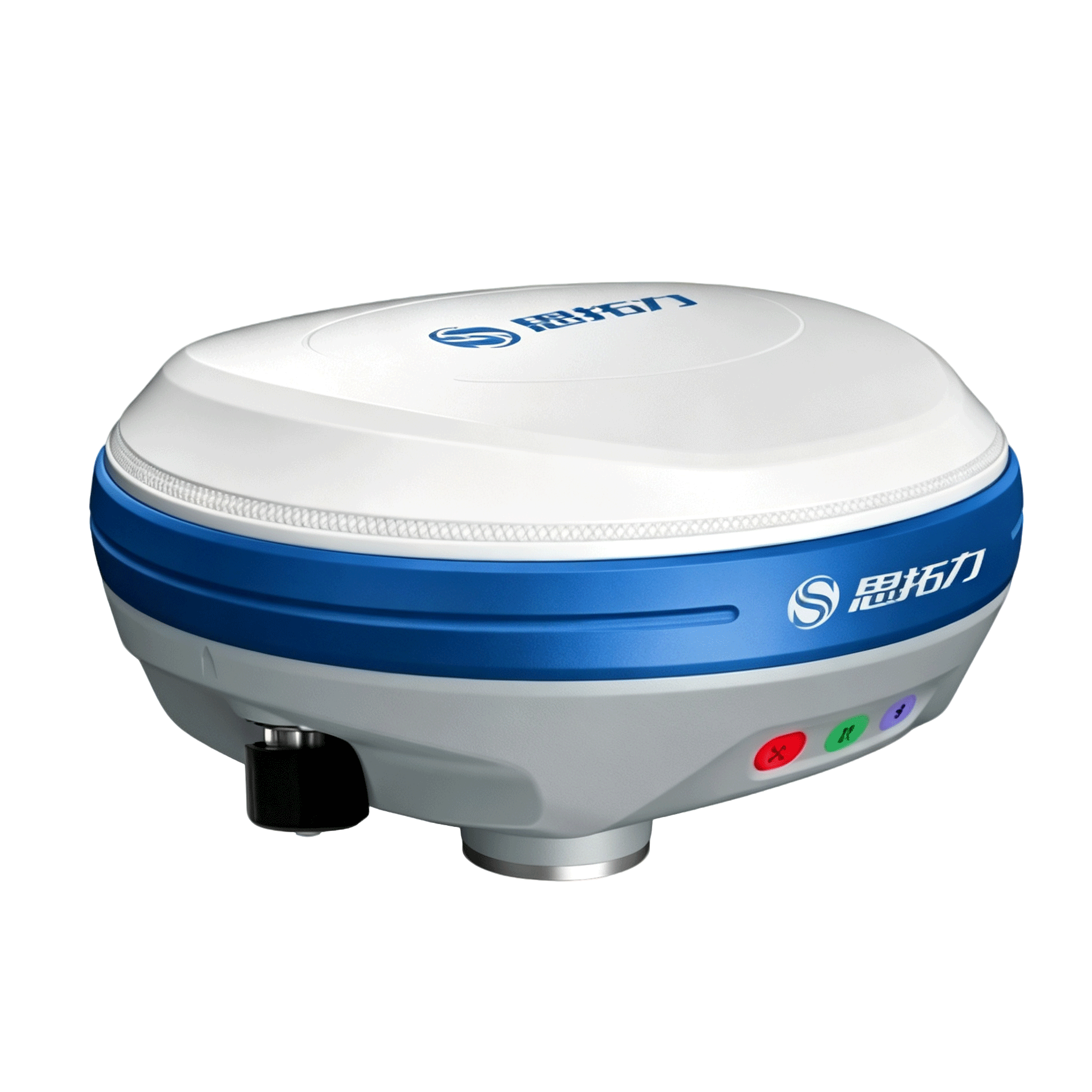

Rover GNSS RTK Stonex S3‑AR
Le S3-AR est un rover GNSS léger, conçu pour les levés topographiques. Il est équipé d'une centrale inertielle avec compensation d'inclinaison et d'une caméra de pointage visuel à réalité augmentée. Son boîtier en alliage de magnésium lui confère un poids réduit tout en assurant une robustesse mécanique à toute épreuve sur le terrain.
Prise en charge du suivi de constellation complète, radio UHF intégrée, Bluetooth et Wi-Fi. Fonctionne parfaitement avec les contrôleurs de terrain de la série Stonex et le logiciel de topographie SurPad.
Fonctionnalités de performance principales
Points de fréquence pleine constellation · Verrouillage rapide
Doté d'une carte de puce GNSS SoC haute performance et haute précision, il garantit une réception optimale du signal. Compatible avec les constellations complètes et les fréquences complètes des satellites GNSS BeiDou, GPS, GLONASS, Galileo et QZSS, il assure une acquisition, un verrouillage et un traitement rapides des signaux.

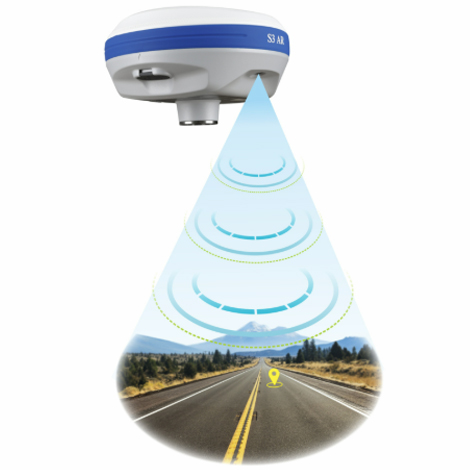

Repérage sur site en réalité augmentée pour un flux de travail en une seule étape
Visualisation en réalité augmentée double sur l'unité centrale et le contrôleur de terrain. La fusion d'images RTK superpose les points d'implantation à la vue réelle pour une localisation intuitive. L'algorithme de fusion satellite-INS-vision atténue les interférences électromagnétiques pour une implantation précise.
Radio UHF avec émetteur-récepteur intégré
Portée typique de 3 à 5 km, compatible avec les principaux protocoles RTK. Fonctionne en mode rover ou station de base sans radio externe.

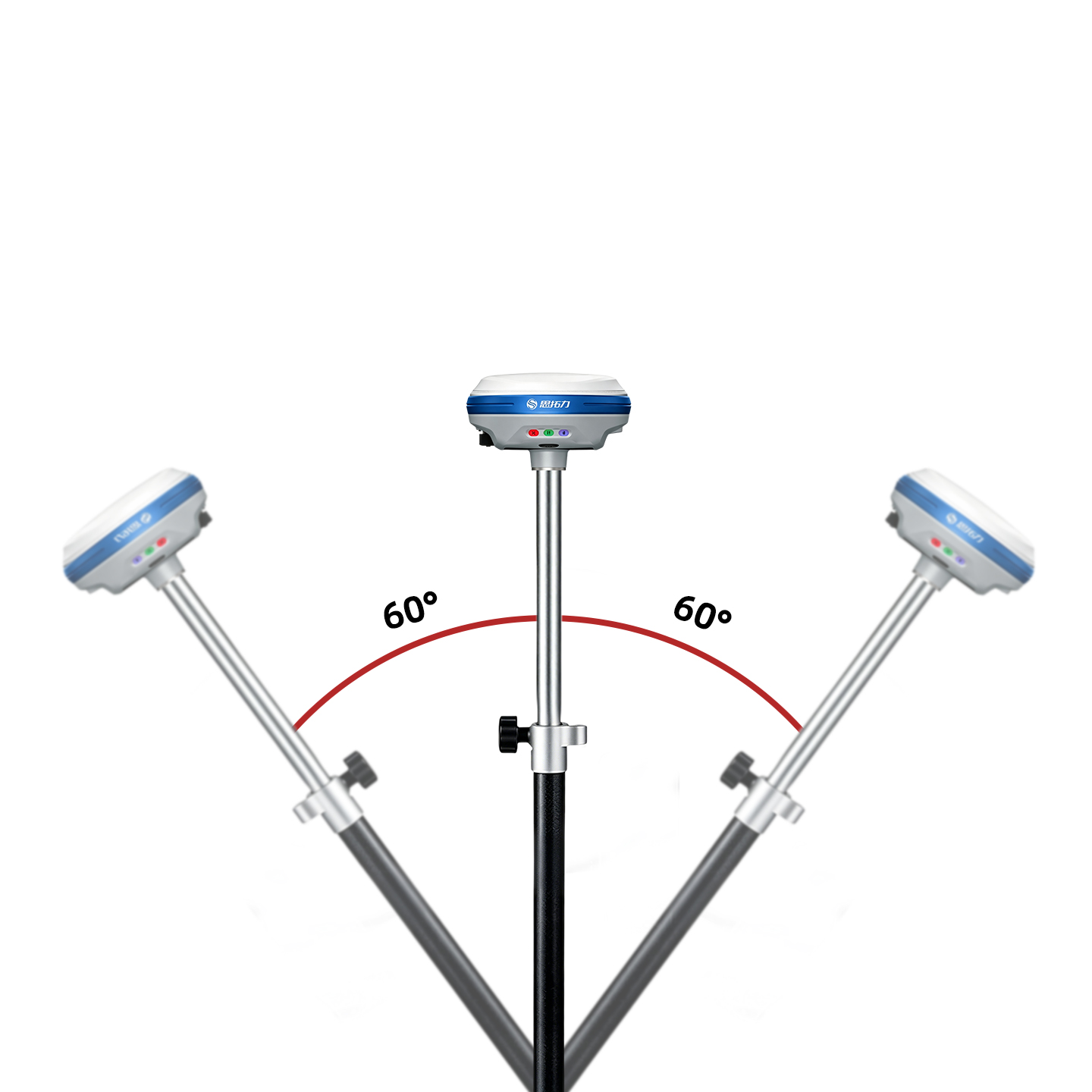

Levé d'inclinaison IMU de 4e génération

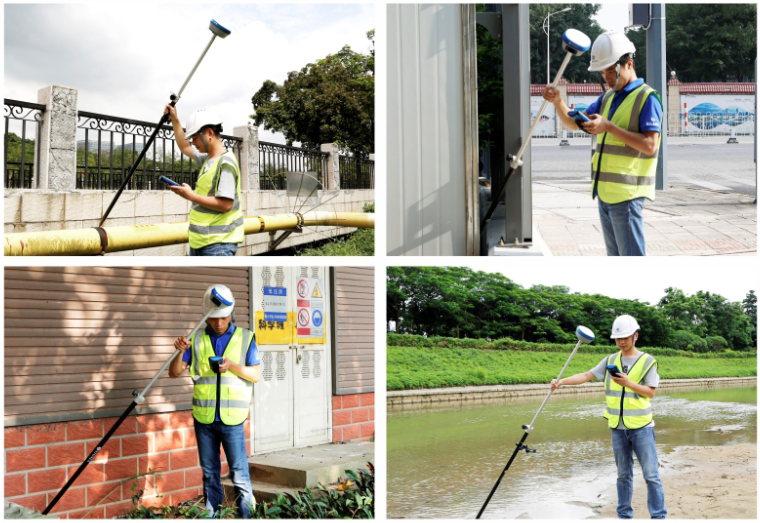

Technologie de mesure d'inclinaison IMU de 4e génération, insensible aux interférences électromagnétiques. Aucun centrage de la bulle requis : mesure immédiate après l'installation du poteau. Permet un piquetage pédestre avec une précision de mesure fiable.
L'efficacité opérationnelle a augmenté de 50 %

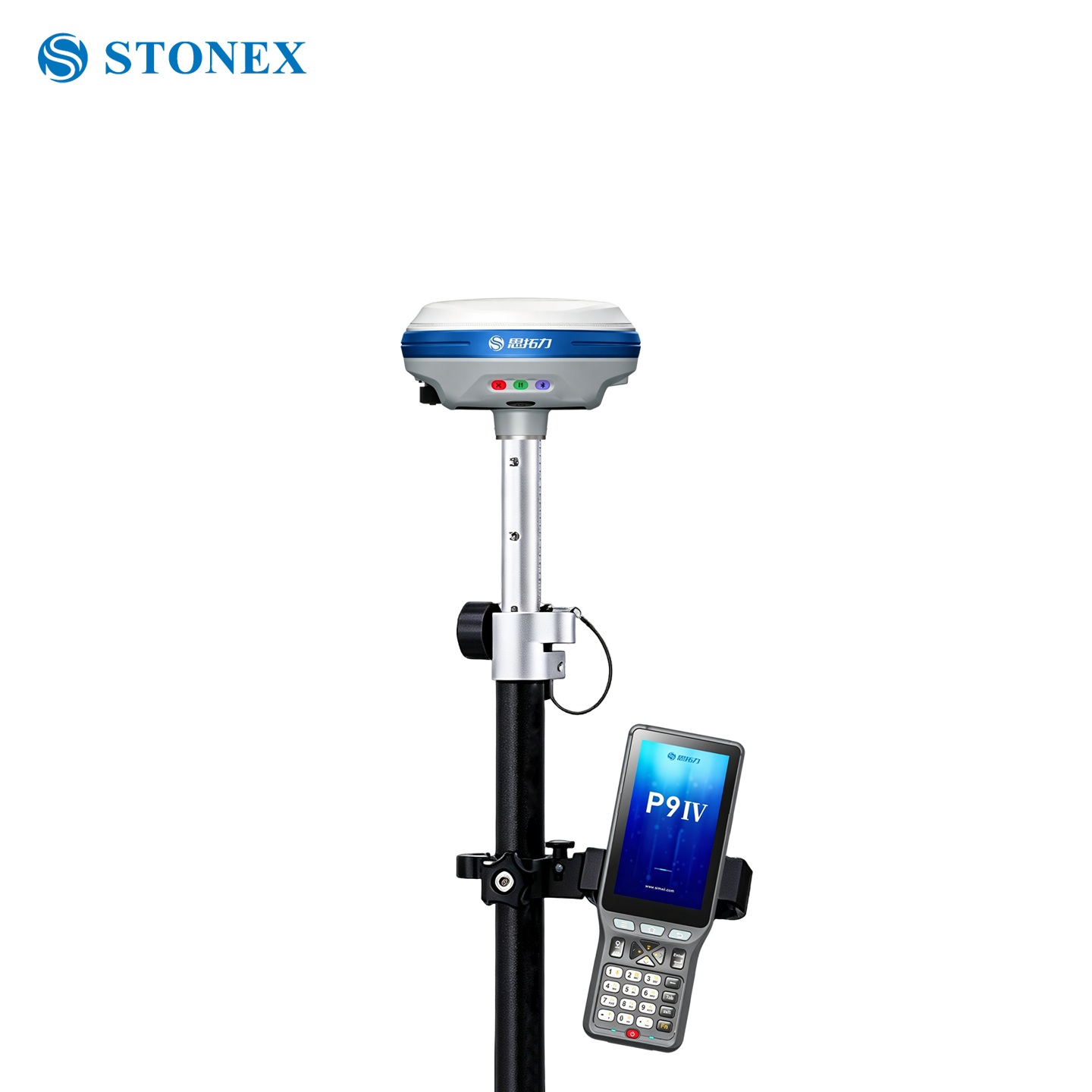

Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S3‑AR
Un rover RTK visuel économique pour un flux de travail topographique moderne
Inclinaison IMU grand angle de 70°
Mesurer les points lorsque la perche d'arpenteur est inclinée améliore considérablement l'efficacité sur le terrain.
Surveillance visuelle par caméra AR
Superposition des points de conception sur la vue réelle de la caméra, utilisation intuitive de la mise en page.
Alliage de magnésium léger
Rover compact de 513 g, réduit la fatigue des bras lors des travaux de terrain d'une journée entière.
Conception à large plage de températures IP67
Performances fiables dans des conditions de chantier extrêmes (température, pluie et poussière).
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S3‑AR
| Article | Récepteur GNSS S3-AR |
|---|---|
| Chaînes | 1408 canaux multi-constellation |
| Constellations prises en charge | GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS, bande L |
| Précision horizontale statique | 2,5 mm + 0,5 ppm RMS |
| Précision verticale statique | 5 mm + 0,5 ppm RMS |
| Précision horizontale RTK | 8 mm + 1 ppm RMS |
| Précision verticale RTK | 15 mm + 1 ppm RMS |
| Angle d'inclinaison de l'IMU | Compensation d'inclinaison de 0 à 70°, fréquence de mise à jour de 400 Hz |
| Poids | 513 g (boîtier en alliage de magnésium) |
| Radiofréquence | Radio UHF intégrée 410‑470 MHz |
| Niveau de protection | IP68 |
| Température de fonctionnement | ‑30℃ ~ +60℃ |
| Interfaces | Bluetooth, Wi-Fi, radio UHF |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du Stonex S3 AR
Performances GNSS
| Fonctionnalités de suivi | BDS : B1I/B2I/B3I/B1C/B2a/B2b GPS : L1C/A/L2P (Y)/L2C/L5 GLONASS : L1/L2 Galilée : E1/E5a/E5b/E6* QZSS : L1/L2/L5/L6* Prise en charge SBAS : WAAS/GAGAN/MSAS/EGNOS/SDCM/BDS |
| Reprise de l'observation | Soutenu |
Indicateurs de précision
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
Mesure IMU
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (précision |
| Angle de compensation | 0 ~ 70° |
| Taux de mise à jour de l'IMU | 400 Hz |
Radio UHF interne
| Protocoles de communication | Prise en charge complète des protocoles : TrimTalk 450s, TrimTalk (4800), TrimMarkIII, SOUTH (9600 19200), PCC-GMSK, PCC-4FSK, PCCFST, PCCFST_ADL, PCC-EOT, Hitarget (9600 19200), Geotalk, GeoMark, Satel, Satel_ADL, HZSZ, etc. Interopérable avec les radios de marques mondiales. |
| Fréquence | 410 ~ 470 MHz, commutable librement |
| Quantité de canaux | 7+2400 (7 canaux fixes + 2400 canaux définis par l'utilisateur) |
Caractéristiques physiques
| Clés | 1 touche d'alimentation multifonction |
| Indicateurs LED | Lampe satellite, lampe de liaison de données, lampe Bluetooth, indicateur de niveau de batterie |
| Dimensions | 120 mm × 71,5 mm |
| Poids | 513 g |
| Matériau du boîtier | Boîtier en alliage de magnésium |
Performance environnementale
| Température de fonctionnement | ‑30℃ ~ 60℃ |
| Température de stockage | ‑40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute d'une perche de 2 mètres sur une surface en bois dur ; chute libre de 1,2 mètre |
| Humidité | Résiste à 99,9 % de la condensation |
Imagerie
| Pixel | 2MP |
| Fréquence d'images | 25 Hz |
| Champ de vision | Champ de vision 88° |
Plateforme système
| Système opérateur | Système d'exploitation Linux de qualité industrielle |
| Stockage embarqué | 16 Go de mémoire interne |
| Bluetooth | Bluetooth 5.0, rétrocompatible avec le mode basse consommation BLE |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac |
Interfaces de données
| Port TNC | Pour la connexion de l'antenne radio interne |
| Type C | Chargement direct et transmission de données |
Performances électriques
| Batterie | Batterie Li-ion intelligente intégrée non amovible, 10 000 mAh, 3,65 V |
| Heures de travail | 20 h (mode statique) ; 16 h (mode rover) |
Paramètres de base du contrôleur (P9IV)
| Modèle | P9IV |
| Processeur | Processeur octocœur 2,0 GHz hautes performances |
| Système opérateur | Android 11 |
| Afficher | écran tactile haute définition de 5 pouces |
| Caméra | Appareil photo 13 MP avec autofocus et flash |
| BÉLIER | 3 Go LPDDR4X |
| Stockage | 32 Go de mémoire interne, extensible par carte TF (max. 512 Go) |
| Capteurs | Boussole électronique, bulle électronique, capteur de gravité (standard) |
| Réseau mobile | Réseau 4G complet (China Mobile / Telecom / Unicom) |
| Wi-Fi | 2,4 GHz/5 GHz, Wi-Fi 802.11 ac/a/b/g/n |
| Bluetooth | BT2.1+EDR/3.0/4.1/4.2/5.0 BLE |
| Batterie portable | Batterie Li-ion non amovible de 6400 mAh, 3,85 V, autonomie de 20 heures |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute de poteau de 2 mètres |
| Température de fonctionnement | ‑30℃ ~ 60℃ |
| Température de stockage | ‑40℃ ~ 80℃ |
Avertissement : Les spécifications techniques peuvent être modifiées sans préavis et sont sujettes à modification par rapport au produit réel.
(* Remarque : Certains signaux marqués d'un astérisque ne sont temporairement pas pris en charge par le micrologiciel actuel ; le calendrier de prise en charge sera confirmé ultérieurement.)
