Récepteur GNSS RTK Stonex S3, 555 canaux multi-constellation, inclinomètre IMU en option, mode double station de base/mobile mobile, radio UHF intégrée, connectivité cellulaire 4G, instrument de levé robuste IP67
Caractéristiques principales
Système RTK compact et performant pour la collecte de données topographiques, d'implantation de construction et de SIG
1408 canaux multi-constellations
Suivi de toutes les principales constellations de satellites, fourniture d'une localisation stable même dans des environnements complexes.

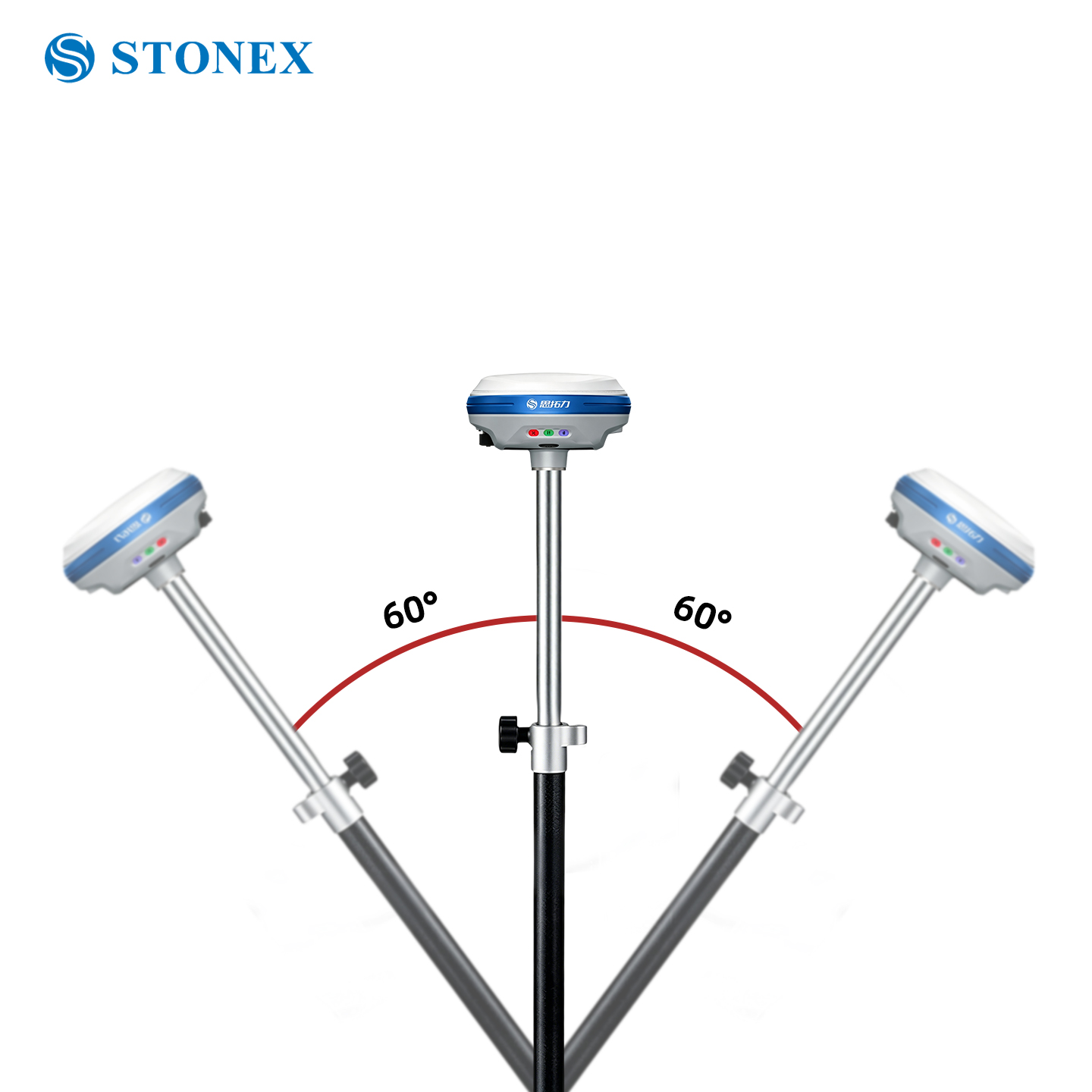

Levé d'inclinaison IMU à 60°
Prenez des mesures sans perche verticale, augmentez votre productivité sur le terrain.
Radio UHF et modem 4G intégrés
Prise en charge des modes de fonctionnement base-rover et RTK réseau pour des opérations de terrain flexibles.

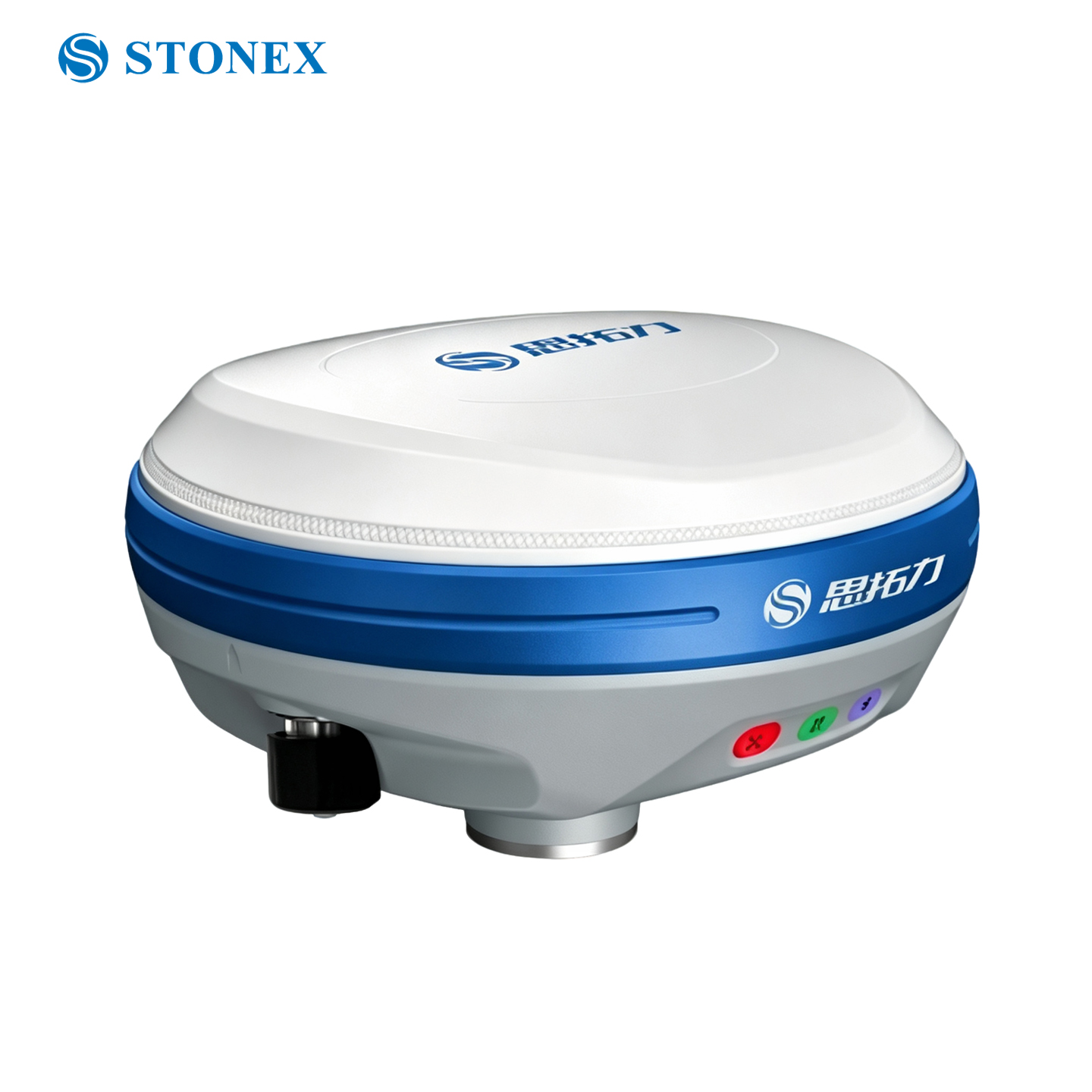

Corps léger en alliage de magnésium
Boîtier léger avec indice de protection IP68 contre la poussière et l'eau pour les conditions extérieures difficiles.
Performances élevées, conception légère

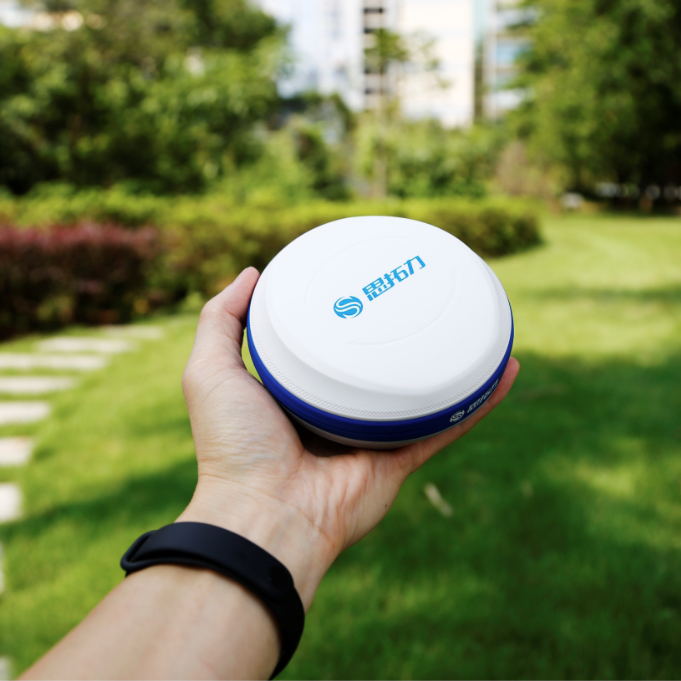

De par sa taille compacte et son poids réduit, le Stonex S3 est plus facile à transporter et plus confortable pour les longues missions de terrain.
Boîtier compact, performances éprouvées sur le terrain
Le Stonex S3 mesure seulement 120 × 71,5 mm et ne pèse que 513 gSon boîtier léger en alliage de magnésium est conçu pour une utilisation portable confortable tout en conservant une durabilité IP68.
Comparé aux récepteurs plus volumineux, le S3 réduit considérablement la taille et le poids, améliorant ainsi la portabilité pour les tâches d'enquête quotidiennes.
Comparaison des tailles et des poids
Spécifications techniques
Caractéristiques techniques complètes du récepteur GNSS RTK Stonex S3
Fonctionnalités de performance principales
Points de fréquence pleine constellation · Verrouillage rapide
Doté d'une carte de puce GNSS SoC haute performance et haute précision, il garantit une réception optimale du signal. Compatible avec les constellations complètes et les fréquences complètes des satellites GNSS BeiDou, GPS, GLONASS, Galileo et QZSS, il assure une acquisition, un verrouillage et un traitement rapides des signaux.
Léger et portable
Le système INS-RTK S3, doté de toutes les fonctionnalités, offre des performances exceptionnelles dans un format compact. Avec des dimensions de 120 mm × 71,5 mm et un poids de seulement 513 g, il garantit un travail de terrain sans effort.
Signal stable
Compatible avec la technologie anti-interférences à bande étroite, il effectue automatiquement l'optimisation ionosphérique et détecte activement et supprime efficacement les signaux d'interférences internes et externes.
Inclinaison IMU sans faille · Levés d'inclinaison sans souci
Technologie de mesure d'inclinaison IMU de 4e génération, insensible aux interférences électromagnétiques. Aucun centrage de la bulle requis : mesure immédiate après l'installation du poteau. Permet un piquetage pédestre avec une précision de mesure fiable.
L'efficacité opérationnelle a augmenté de 50 %

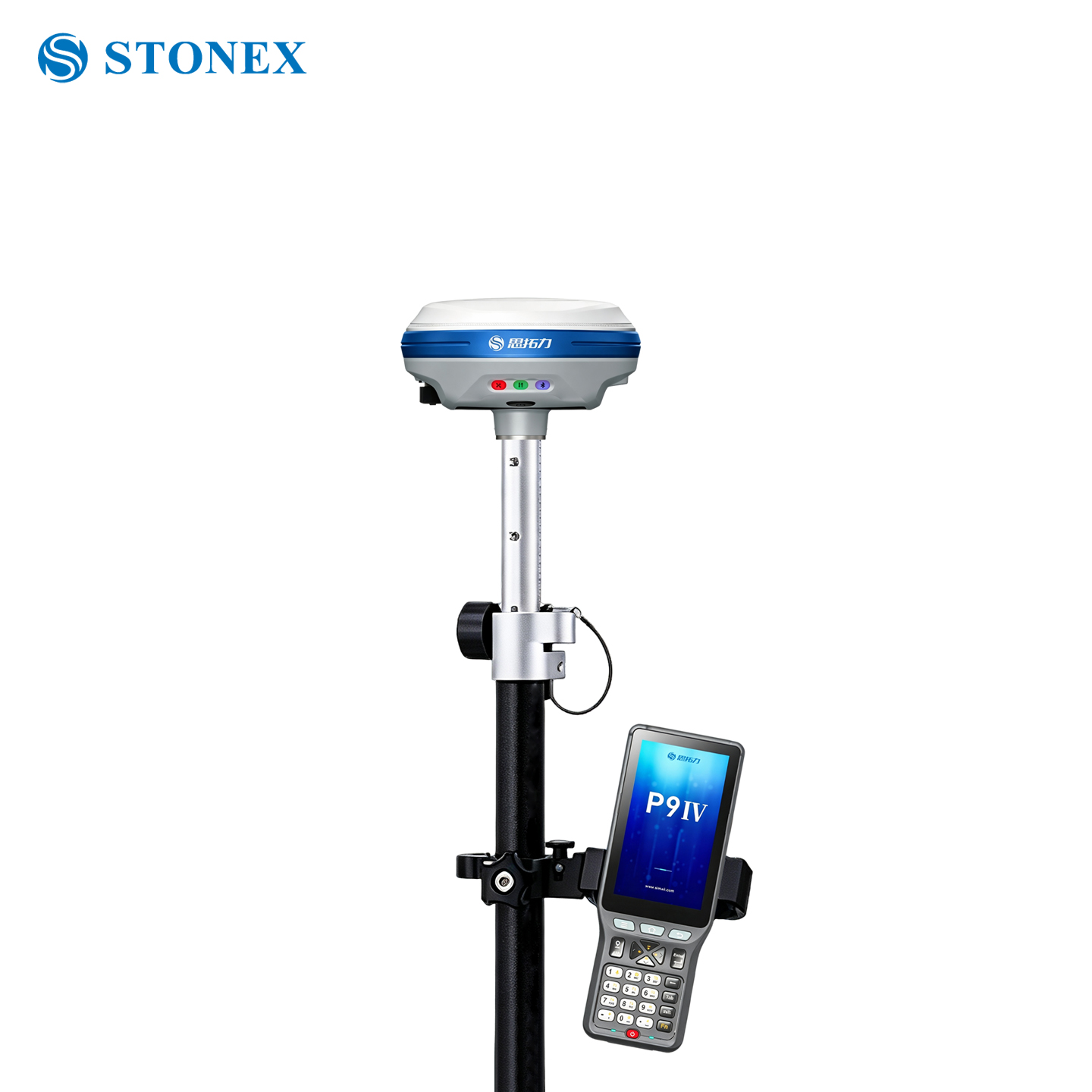

Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S3
| PERFORMANCES GNSS | |
|---|---|
| Fonctionnalités de suivi | BDS : B1I/B2I/B3I/B1C/B2a/B2b GPS : L1C/A/L2P(Y)/L2C/L5 GLONASS : L1/L2 Galilée : E1/E5a/E5b/E6* QZSS : L1/L2/L5/L6* Compatible avec SBAS : WAAS/GAGAN/MSAS/EGNOS/SDCM/BDSBAS |
| Reprise du levé après une perte de signal | Soutenu |
| SPÉCIFICATIONS DE PRÉCISION | |
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
| Compensation d'inclinaison IMU-MEMS | |
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (précision |
| Plage d'angles de compensation | 0 ~ 70° |
| Taux de mise à jour de l'IMU | 400 Hz |
| PLATEFORME SYSTÈME | |
| Système opérateur | Système d'exploitation Linux de qualité industrielle |
| Stockage embarqué | 16 Go de mémoire intégrée |
| Bluetooth | Bluetooth 5.0, rétrocompatible avec le mode basse consommation BLE |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac |
| MODEM RADIO INTERNE | |
| Protocoles de communication | Prise en charge complète des protocoles : TrimTalk 450s, TrimTalk (4800), TrimMarkIII, SOUTH (9600-19200), PCC-4FSK, PCCFST, PCCFST_ADL, PCC-EOT, Hitarget (9600-19200), Geotalk, GeoMark, Satel, Satel_ADL, HZSZ. Interopérable avec les radios de marques internationales. |
| Gamme de fréquences | 410 ~ 470 MHz, commutable librement |
| Quantité de canaux | 7+2400 (7 canaux fixes + 2400 canaux personnalisés) |
| INTERFACE DE DONNÉES | |
| Port TNC | Pour connecter l'antenne radio interne |

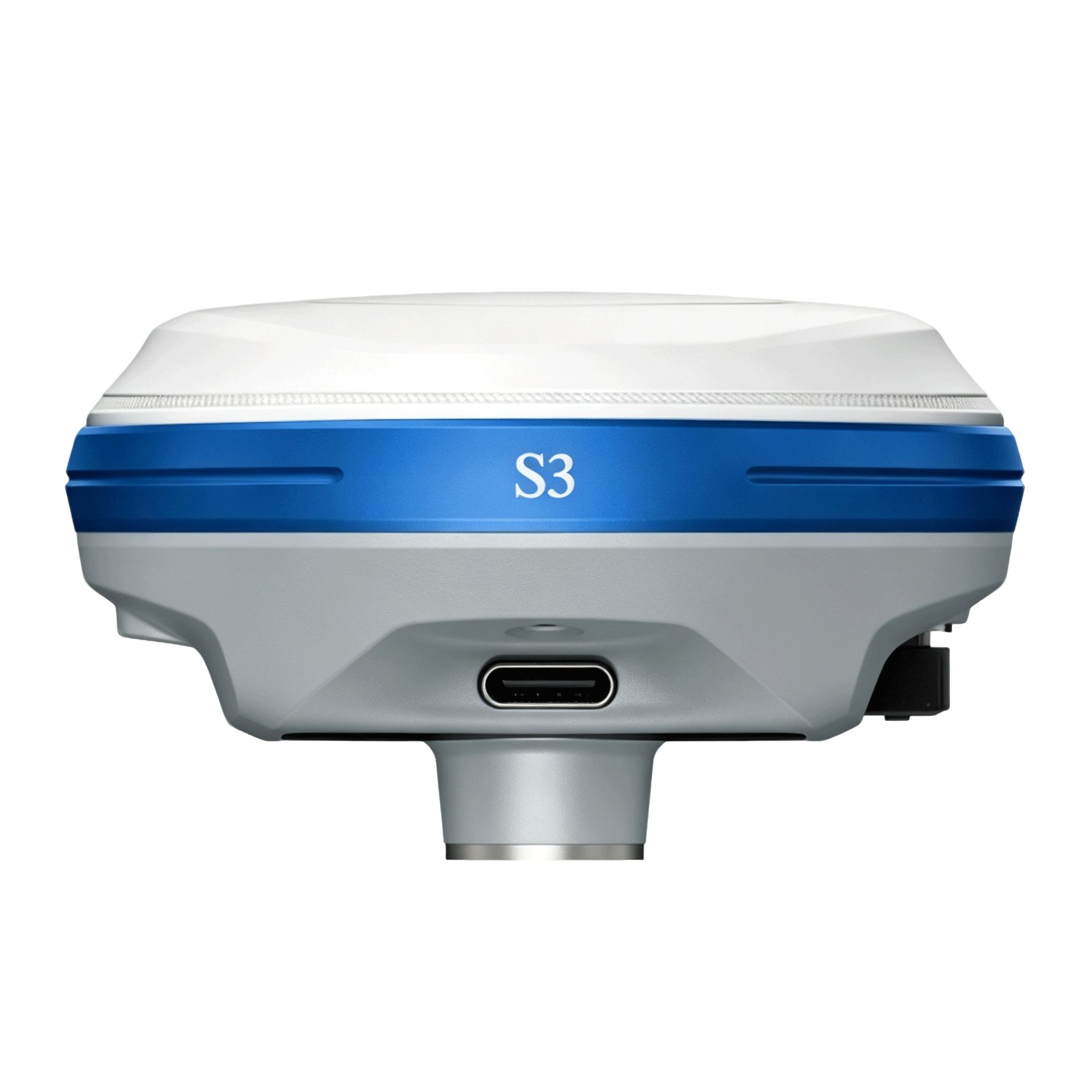

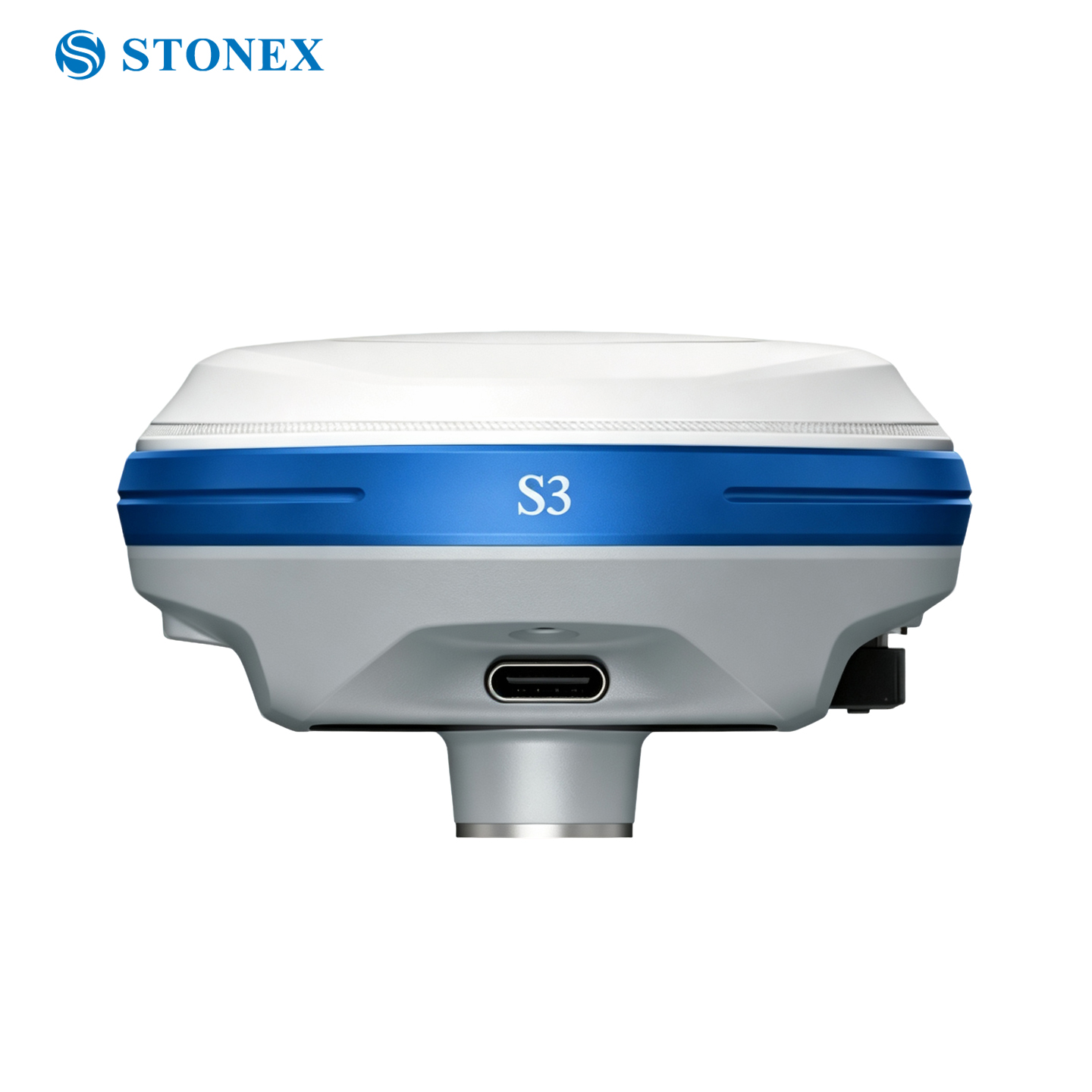

| Type C | Pour la recharge directe et la transmission de données |
| PERFORMANCE ENVIRONNEMENTALE | |
| Température de fonctionnement | -30℃ ~ 60℃ |
| Température de stockage | -40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute d'une perche de 2 m (sur parquet) à température ambiante, chute libre de 1,2 m |
| Humidité | 99,9 % sans condensation |
| PERFORMANCES ÉLECTRIQUES | |
| Batterie | Batterie Li-ion intelligente intégrée non amovible, 10 000 mAh, 3,65 V |
| Temps de fonctionnement | 20 h (mode statique) ; 16 h (mode rover) |
| SPÉCIFICATIONS PHYSIQUES | |
| Clés | 1 touche d'alimentation multifonction |
| Indicateurs LED | Indicateur satellite, indicateur de liaison de données, indicateur Bluetooth, indicateur de batterie |
| Dimensions | 120 mm × 71,5 mm |
| Poids | 513 g |
| Matériau du boîtier | Boîtier en alliage de magnésium |
| SPÉCIFICATIONS DE LA MANETTE DE JOURNALE (P9IV) | |
| Modèle | P9IV |
| Processeur | Processeur octocœur 2.0G haute performance |
| Système opérateur | Android 11 |
| Afficher | Écran tactile multipoint HD de 5 pouces |
| Caméra | Appareil photo 13 MP avec autofocus et flash |
| BÉLIER | 3 Go LPDDR4X |
| Stockage | 32 Go de mémoire interne, extensible par carte TF (max. 512 Go) |
| Capteurs | Boussole électronique, niveau à bulle électronique, capteur de gravité |
| Réseau mobile | 4G réseau complet |
| Wi-Fi | 2,4 GHz/5 GHz, Wi-Fi 802.11 ac/a/b/g/n |
| Bluetooth | BT2.1+EDR/3.0/4.1/4.2/5.0 BLE |
| Batterie | Batterie Li-ion intégrée non amovible de 6 400 mAh, 3,85 V, autonomie supérieure à 20 heures |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Résiste à une chute de poteau de 2 m |
| Température de fonctionnement | -30℃ ~ 60℃ |
| Température de stockage | -40℃ ~ 80℃ |
* Certaines fonctionnalités marquées d'un astérisque ne sont pas encore prises en charge par le micrologiciel actuel ; le calendrier de prise en charge reste à confirmer.
