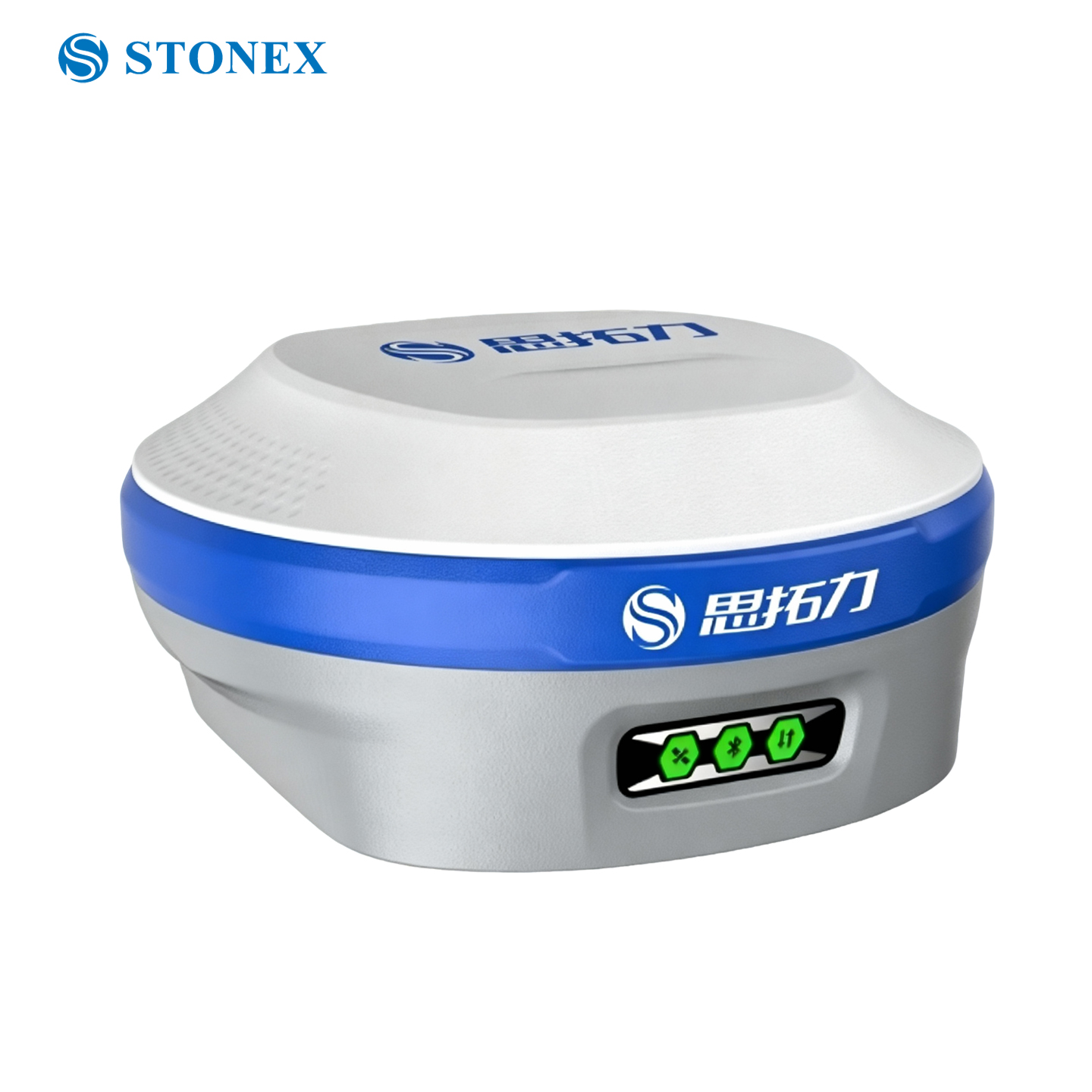

Récepteur GNSS RTK STONEX S30, télémétrie laser et implantation AR à double caméra, levé d'inclinaison IMU

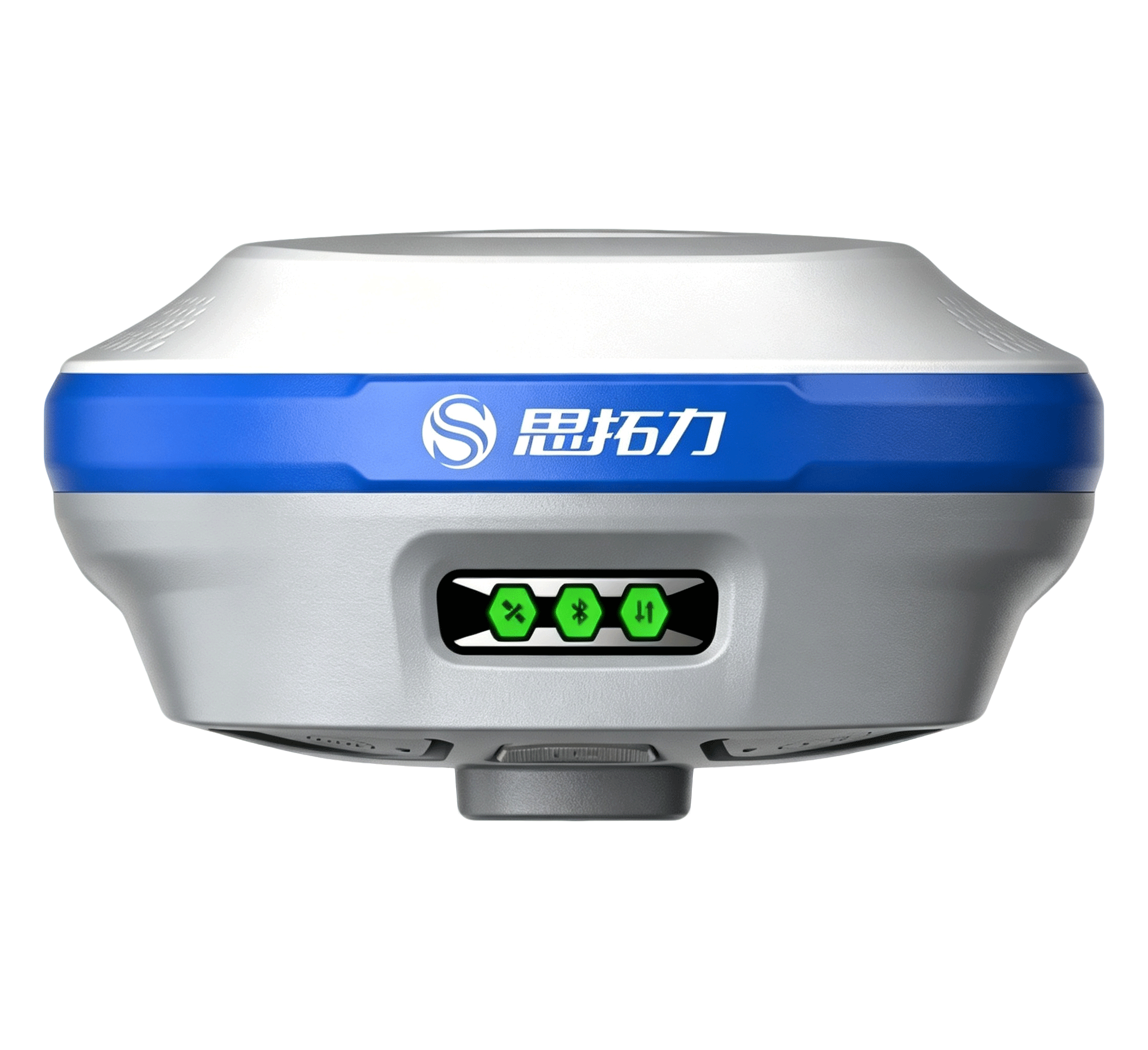

S30 Laser Double Caméra RTK
L'intégration d'un télémètre laser de 50 mètres et d'un système de piquetage AR à double caméra permet d'effectuer des mesures sans contact pour les points d'arpentage difficiles d'accès, améliorant ainsi l'efficacité de votre travail sur le terrain.
Caractéristiques principales
Dépassez les limites des levés topographiques traditionnels grâce à la technologie GNSS améliorée par laser
Télémétrie laser de 50 mètres
Mesurez les cibles difficiles d'accès sans toucher la perche, idéal pour les avant-toits, les angles de murs et les regards d'égout.

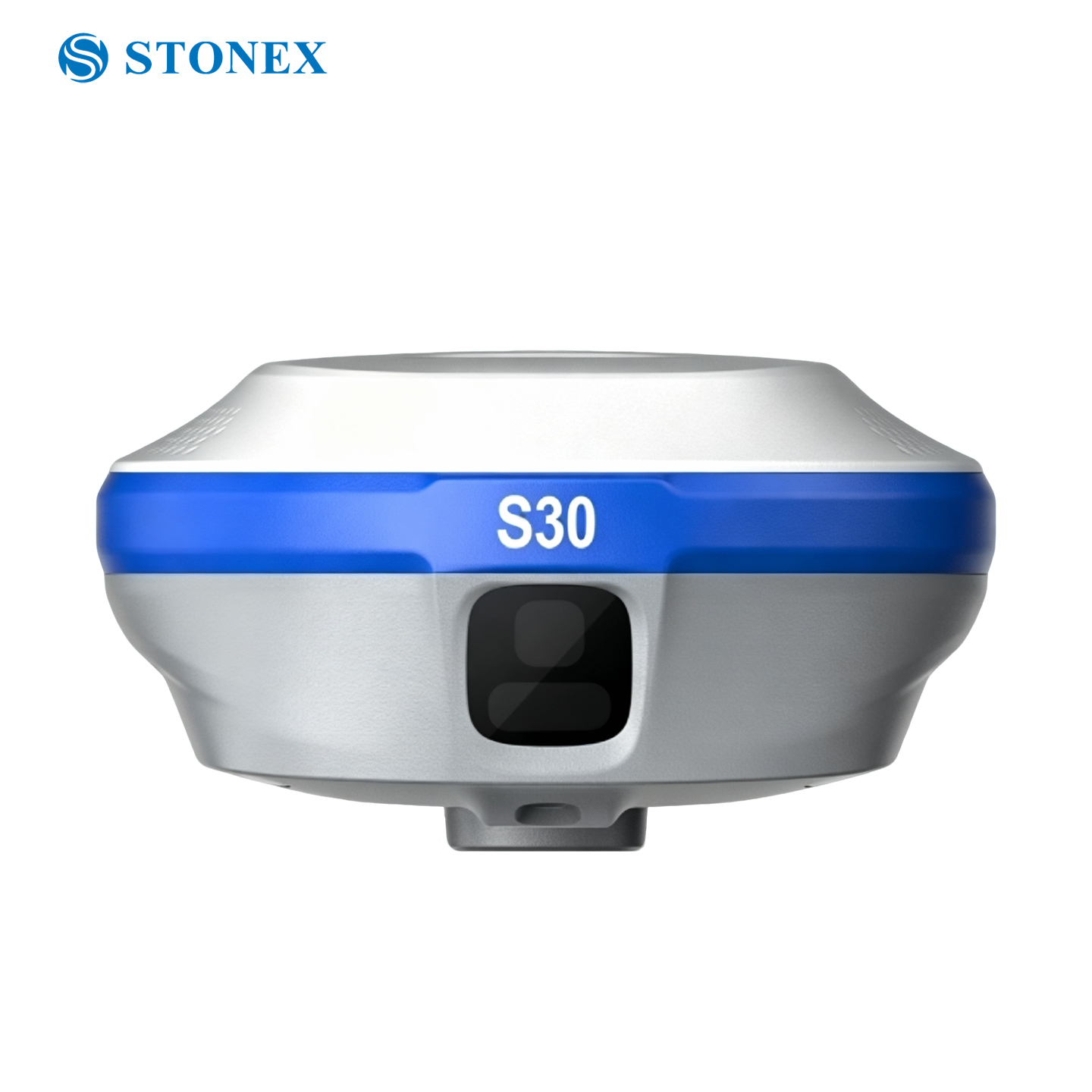

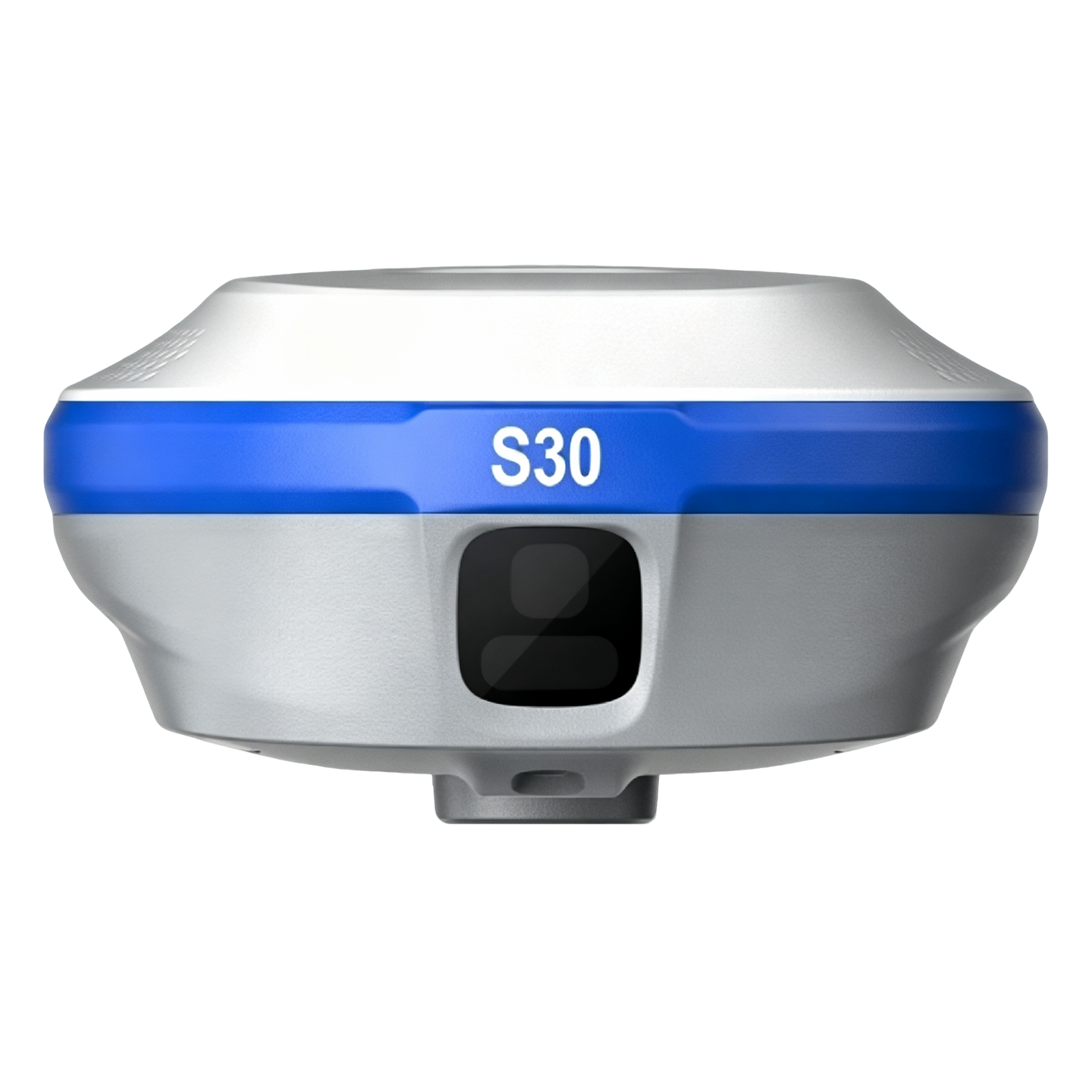

Surveillance AR à double caméra
Basculement automatique entre la caméra avant et la caméra inférieure pour un guidage visuel précis lors des repérages en situation réelle.
Mise en place à distance au laser
Optez pour une surveillance sans contact, inutile d'approcher des zones dangereuses ou inaccessibles.
GNSS à constellation complète
Prend en charge toutes les constellations de satellites mondiales pour une initialisation stable même dans des environnements complexes.
Laser et vision, un seul récepteur
Des façons illimitées de MESURER ET DE PIÉGER
Des façons illimitées de MESURER ET DE PIÉGER

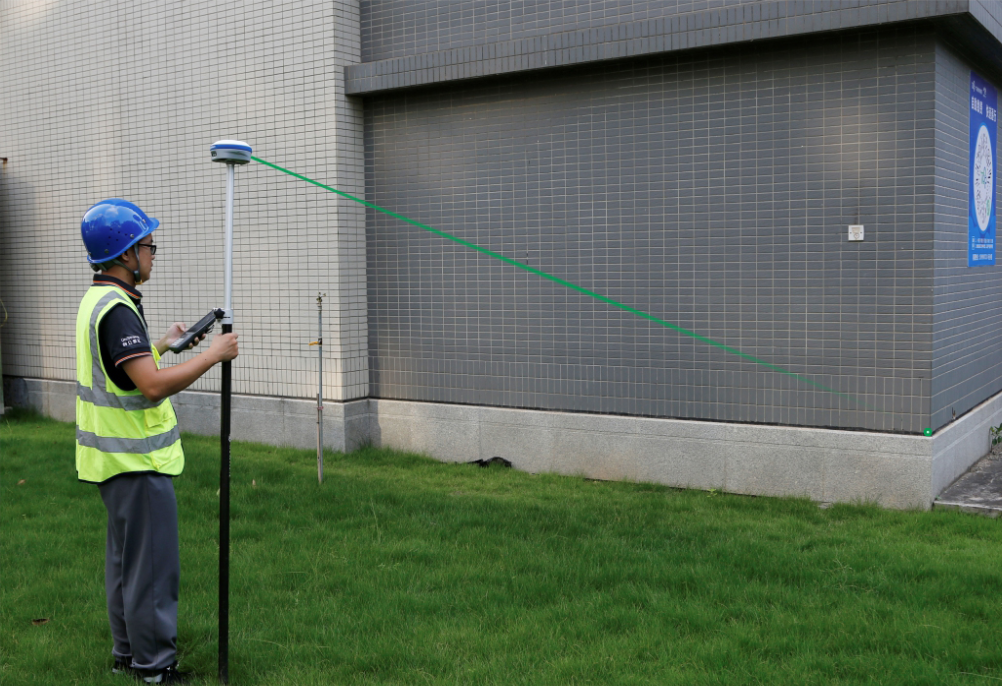

Le S30 intègre parfaitement un module de télémétrie laser et un système à double caméra. Le point d'impact du laser est affiché en temps réel sur la vue de la scène, vous permettant d'obtenir les coordonnées exactes de l'endroit où le laser frappe.
La double caméra frontale et inférieure bascule automatiquement pour un guidage optimal lors des implantations. Elle résout les difficultés de mesure pour les avant-toits, les surfaces murales, les berges de rivière et autres objets inaccessibles.
Fonctionnalités de performance principales
Points de fréquence pleine constellation · Verrouillage rapide
Doté d'une carte de puce GNSS SoC haute performance et haute précision, il garantit une réception optimale du signal. Compatible avec les constellations complètes et les fréquences complètes des satellites GNSS BeiDou, GPS, GLONASS, Galileo et QZSS, il assure une acquisition, un verrouillage et un traitement rapides des signaux.
Nouveau laser · Portée précise
Un nouveau module de télémétrie laser, associé à deux caméras haute définition et à un dispositif de visée auxiliaire dynamique, améliore l'efficacité et la précision de la collecte et de l'analyse des données, avec une distance de mesure maximale allant jusqu'à 50 mètres.
Surveillance laser · Un pas d'avance
Ce système combine un laser vert et l'imagerie. Les points de piquetage laser s'affichent en temps réel sur la vue en direct. Les utilisateurs peuvent localiser rapidement les cibles grâce aux points laser visibles, ce qui améliore l'efficacité du piquetage sur le terrain.

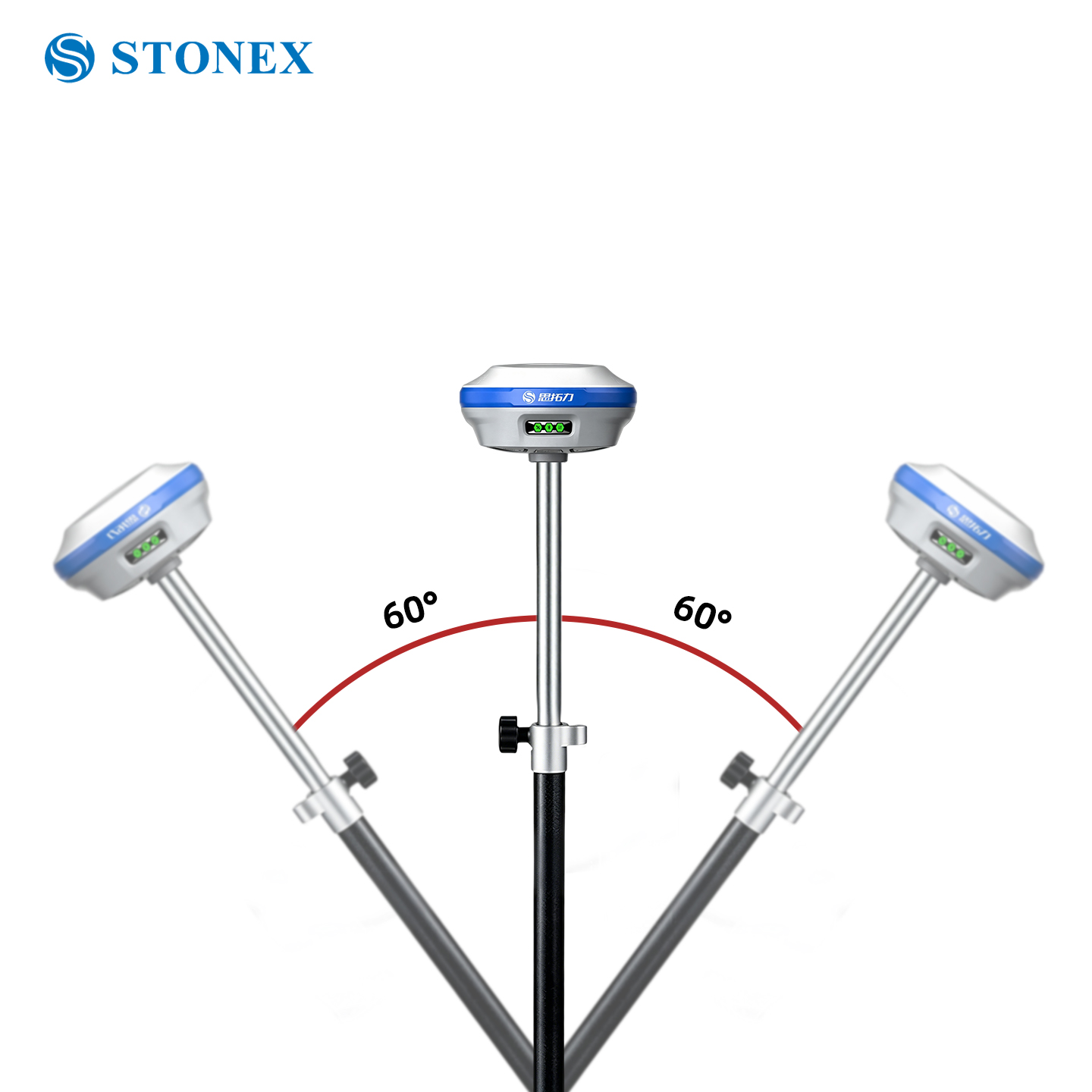

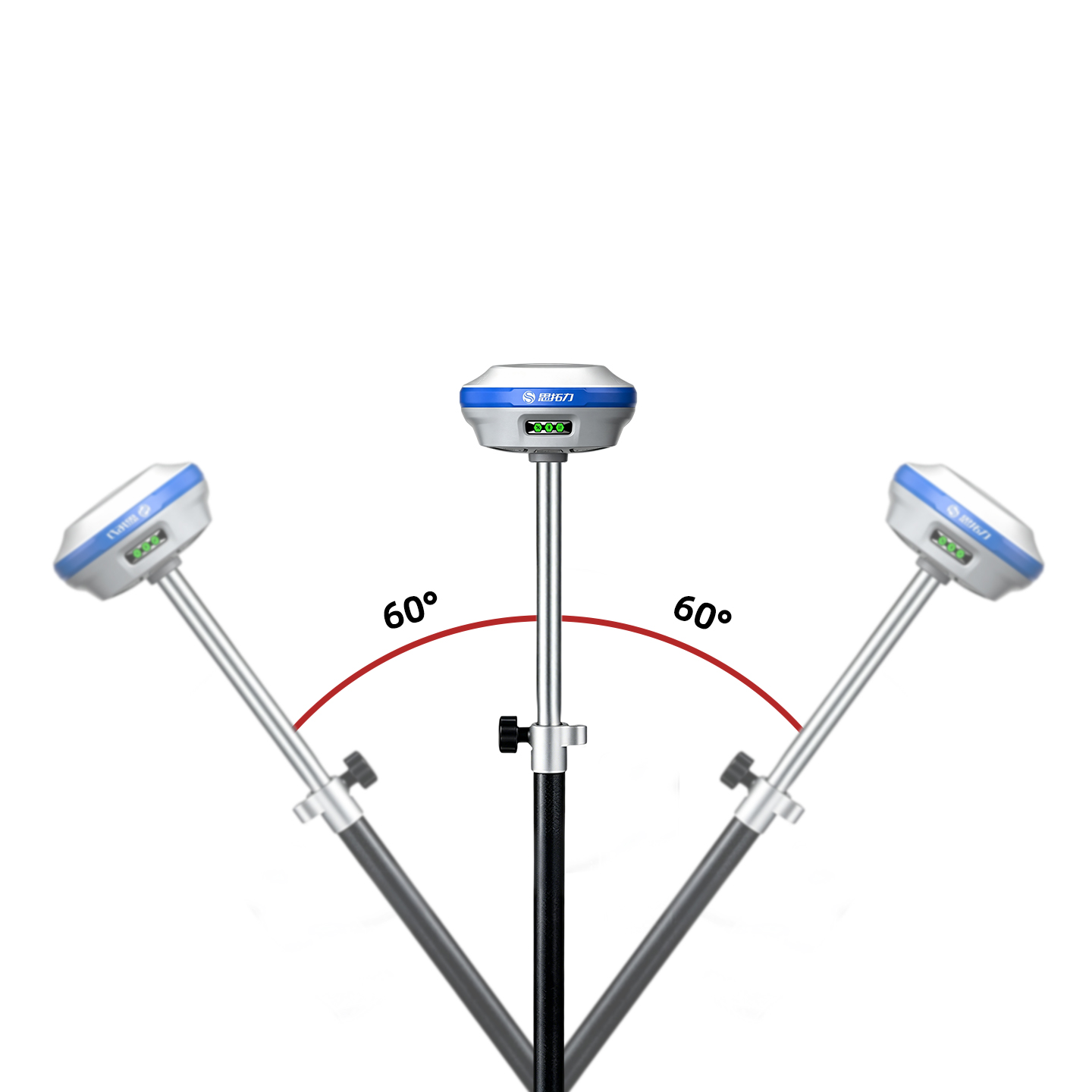

Inclinaison IMU sans faille · Levés d'inclinaison sans souci
Technologie de mesure d'inclinaison IMU de 4e génération, insensible aux interférences électromagnétiques. Aucun centrage de la bulle requis : mesure immédiate après l'installation du poteau. Permet un piquetage pédestre avec une précision de mesure fiable.
L'efficacité opérationnelle a augmenté de 50 %

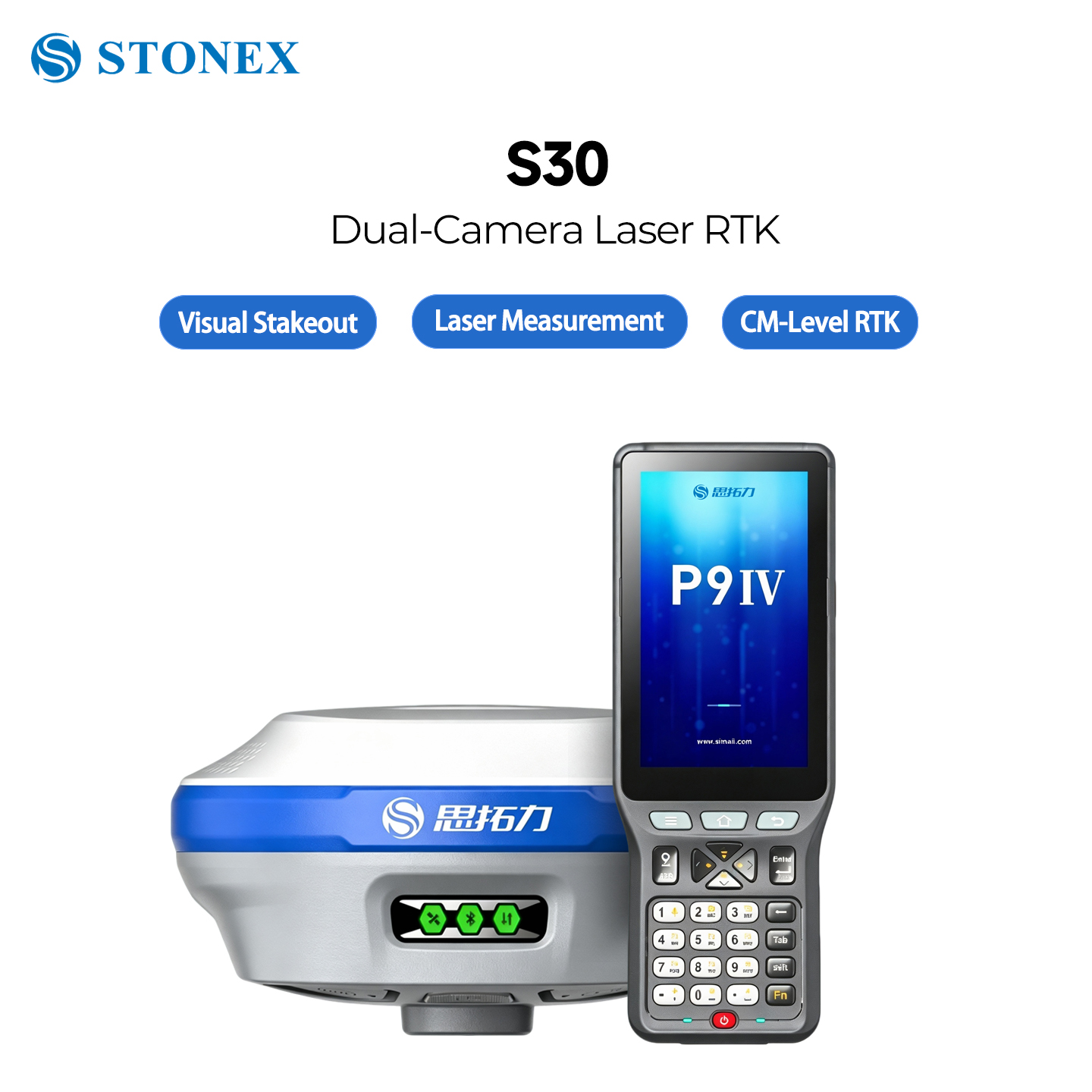

Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S30 ?
RTK intégré à la vision laser pour une efficacité de terrain accrue
Mesure par contact zéro-pôle
Résolution des points inaccessibles pour le RTK traditionnel
Flux de travail visuel AR
Planque intuitive en situation réelle, coût d'apprentissage réduit
Quincaillerie robuste pour tous les temps
Étanchéité IP68, performances stables en extérieur
Logiciel SurPad complet
Fonctions d'enquête complètes pour les clients internationaux
Spécifications techniques
| Plage de mesure laser | Jusqu'à 50 m |
| Caméra | Double caméra avant et inférieure |
| Levé d'inclinaison IMU | Compensation d'inclinaison de 60° |
| Constellation GNSS | GPS, BeiDou, GLONASS, Galileo, QZSS |
| Précision RTK | Horizontal : 8 mm + 1 ppm ; Vertical : 15 mm + 1 ppm |
| Niveau de protection | IP68 |
| Température de fonctionnement | ‑30℃ ~ +65℃ |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du S30 à double caméra RTK
| Performances GNSS | |
|---|---|
| Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b GPS : L1C/A, L1C, L2C, L2P(Y), L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, E6 QZSS : L1 C/A, L1C, L2C, L5, L6 NavIC : L5 SBAS : L1C/A |
| Taux de mise à jour | Sortie max. 20 Hz |
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
| Précision du positionnement monopoint | Horizontal : 1,5 m Vertical : 2,5 m |
| Précision DGNSS | Horizontal : 0,4 m Vertical : 0,8 m |
| SBAS | Horizontal : 0,4 m Vertical : 0,8 m |
| Mesure laser | |
| Précision de mesure | ≤ 2,5 cm (à moins de 5 m) ≤ 5 cm (à moins de 10 m) |
| Classe laser | LASER 3R |
| Caméra | |
| Pixel | 5MP (Vue de dessous/de côté) |
| Champ de vision | 72° (Vue de dessous) / 90° (Vue de côté) |
| Compensation d'inclinaison de l'IMU | |
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (Précision |
| Angle de compensation | 0 ~ 60° |
| Taux de mise à jour de l'IMU | 400 Hz |
| Communication | |
| Bluetooth | BT 5.0, rétrocompatible avec BLE (mode basse consommation) |
| Wi-Fi | 802.11 a/ac/b/g/n |
| Protocole radio | Module radio intégré TX/RX 1W RIMTALK, TRIMMK3, SUD, TRANSEOT, GEOTALK, GEOM K3, SATEL, HITARGET, HZSZ, PCCEOT, PCCEOT_SATEL, PCCFST, PCCFST_ADL, SATEL_ADL |
| Radiofréquence | 410 ~ 470 MHz |
| Réseau cellulaire | 4G Full‑Netcom LTE-FDD : B1/B3/B5/B8 LTE-TDD : B34/B38/B39/B40/B41 |
| Interface de données | |
| Port TNC | Interface d'antenne radio |
| Type C | Pour la recharge et la transmission de données |
| Emplacement SIM | Carte Nano-SIM |
| Performances électriques | |
| Batterie | Batterie intégrée de 3,6 V, 13 400 mAh (48,24 Wh), compatible avec la charge rapide PD. |
| Temps de travail | 12 h (Mode récepteur réseau mobile) |
| stockage de données | |
| Capacité de stockage | Mémoire intégrée de 8 Go |
| Format différentiel | RTCM 3.X |
| Performance environnementale | |
| Température de fonctionnement | ‑30℃ ~ 70℃ |
| Température de stockage | ‑40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chocs et aux chutes | Chute de 2 m depuis un poteau ; chute libre de 1,2 m (sur parquet) |
| Humidité | 99,9 % anti-condensation |
| Caractéristiques physiques | |
| Clés | 1 touche d'alimentation multifonction |
| Indicateurs LED | Indicateur de satellite, indicateur de liaison de données, indicateur de batterie |
| Message vocal | Soutenu |
| Dimensions | Φ136 mm × 76 mm |
| Poids | Environ 950 g |
| Matériau du boîtier | Boîtier en alliage de magnésium |
