Récepteur GNSS RTK Stonex S30 SE, 1408 canaux multi-constellation, levé d'inclinaison IMU ±60°, implantation AR à double caméra assistée par laser, réseau 4G, équipement de levé économique IP68
Caractéristiques principales
Récepteur GNSS compact, fiable et économique pour les levés topographiques de routine et l'implantation de chantiers.
Suivi multi-constellation à 1408 canaux
Suivi des signaux GPS, GLONASS, BeiDou‑2/3, Galileo, QZSS et SBAS pour une initialisation RTK rapide.
Émetteur-récepteur radio UHF intégré
La radio UHF intégrée prend en charge la communication entre la base et le rover, et est compatible avec les principaux protocoles d'étude du secteur.
Prêt pour la correction PPP en bande L
Prise en charge du service de correction par satellite en bande L, positionnement centimétrique sans station de base locale.
Capacité de levé d'inclinaison IMU
Compensation d'inclinaison IMU intégrée, mesurez les points difficiles d'accès sans nivellement à bulle strict, améliorez l'efficacité sur le terrain.
Batterie intégrée de grande capacité
Batterie au lithium intégrée haute capacité, offrant jusqu'à 10 à 12 heures d'autonomie continue pour le rover RTK lors de missions de terrain d'une journée entière.
Conception robuste éprouvée sur le terrain IP67
Résistance à la poussière et à l'eau IP67, résiste à une chute de poteau de 2 mètres, s'adapte à la pluie, à la poussière et aux conditions difficiles des chantiers de construction.
Solution d'enquête compacte et économique
Un équilibre parfait entre performance et coût pour les projets d'enquêtes courants.

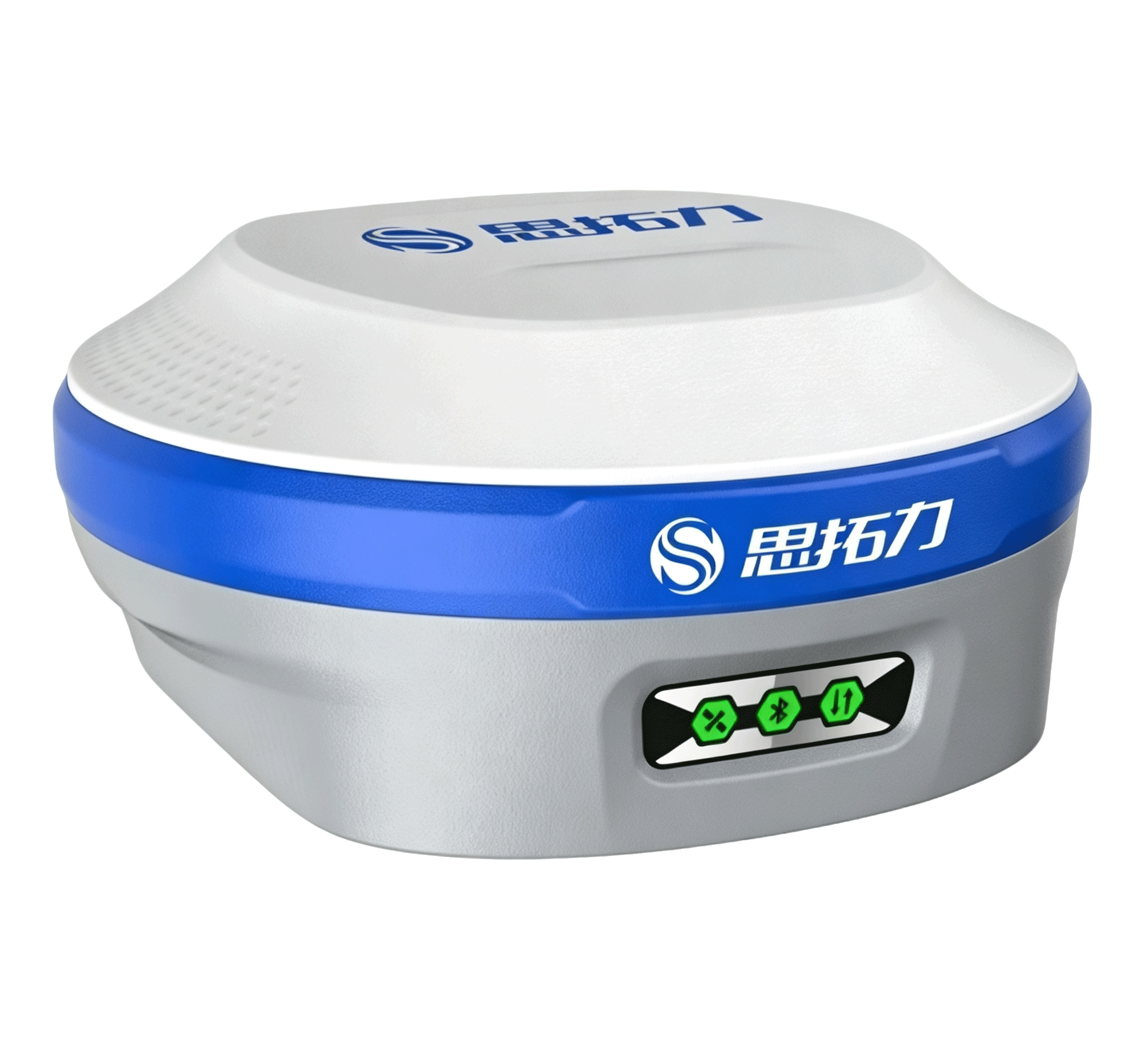

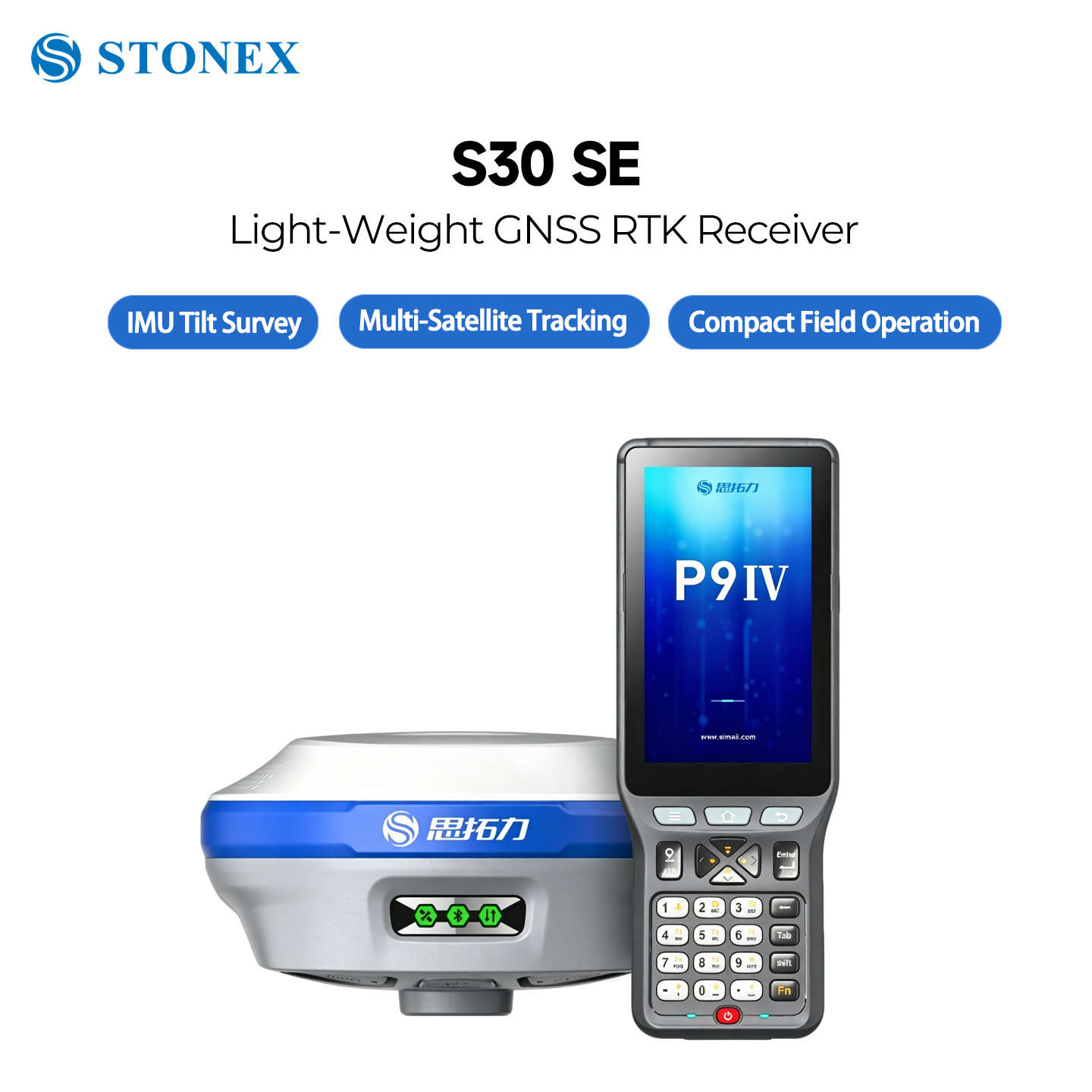

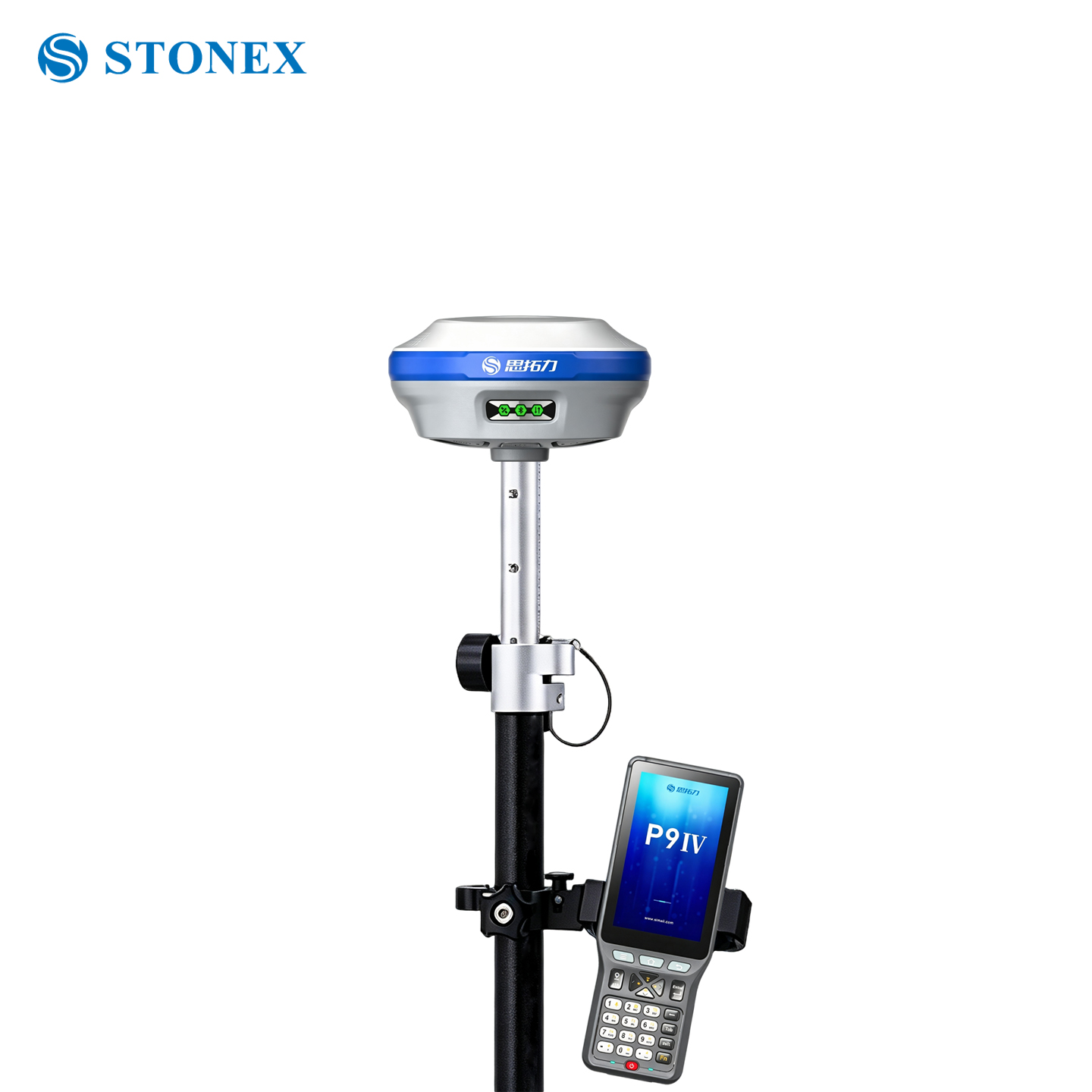

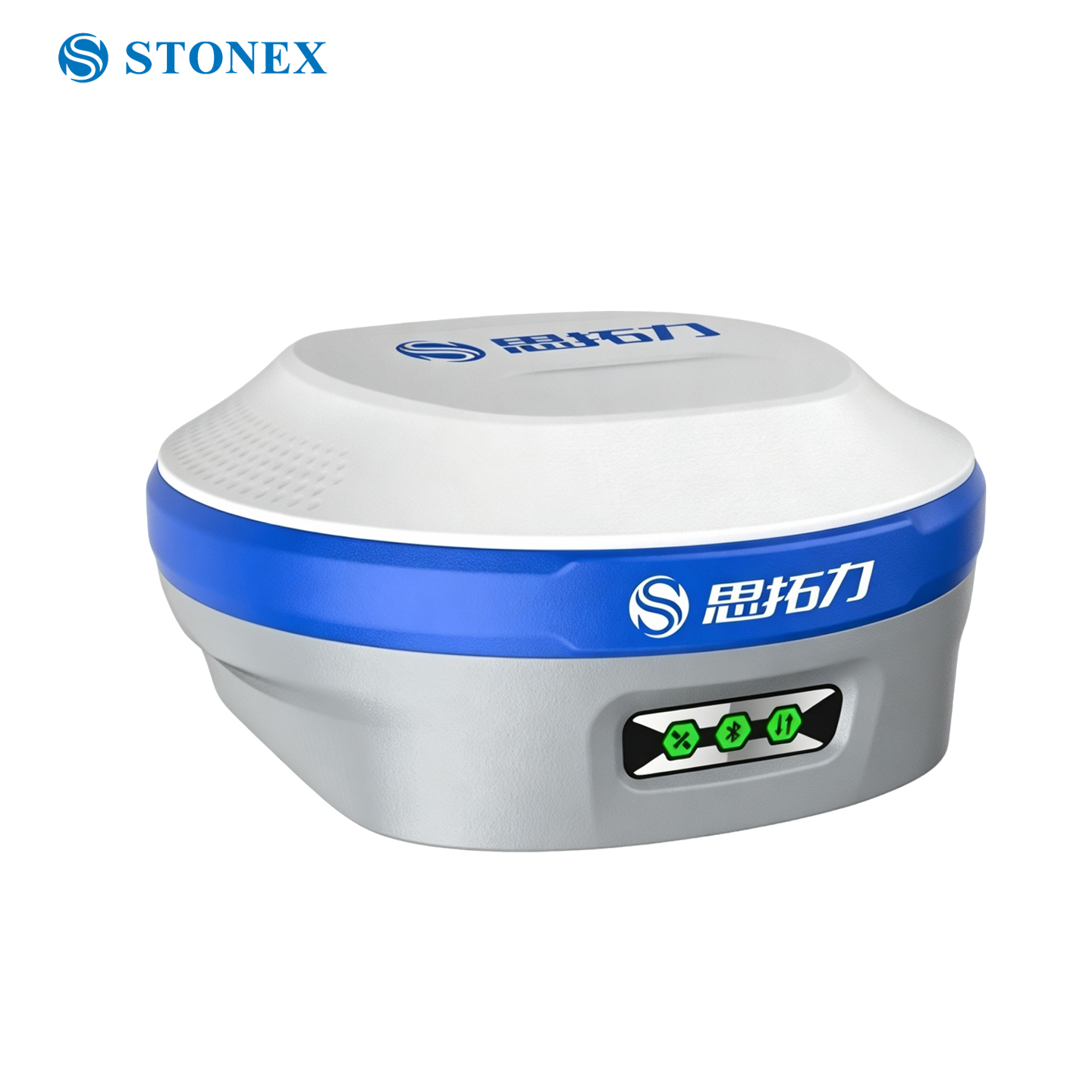

Stonex S30-SE GNSS RTK tout-en-un
Le S30‑SE est un récepteur GNSS RTK tout-en-un économique, intégrant une antenne GNSS, une radio UHF, un système de levé d'inclinaison IMU et une batterie de grande capacité dans un boîtier compact.
Prise en charge de la correction satellitaire PPP en bande L ; aucune station de base locale n’est requise en zone isolée. Sa structure robuste IP67 répond aux exigences quotidiennes en matière de levés cadastraux, d’ingénierie et topographiques.
Fonctionnalités de performance principales
Points de fréquence pleine constellation · Verrouillage rapide
Doté d'une carte de puce GNSS SoC haute performance et haute précision, il garantit une réception optimale du signal. Compatible avec les constellations complètes et les fréquences complètes des satellites GNSS BeiDou, GPS, GLONASS, Galileo et QZSS, il assure une acquisition, un verrouillage et un traitement rapides des signaux.
Signal stable
Grâce à sa technologie anti-interférences à bande étroite, il permet une optimisation ionosphérique automatique pour détecter et supprimer activement les interférences internes et externes.
Implantation sur site, réalisation en une seule étape

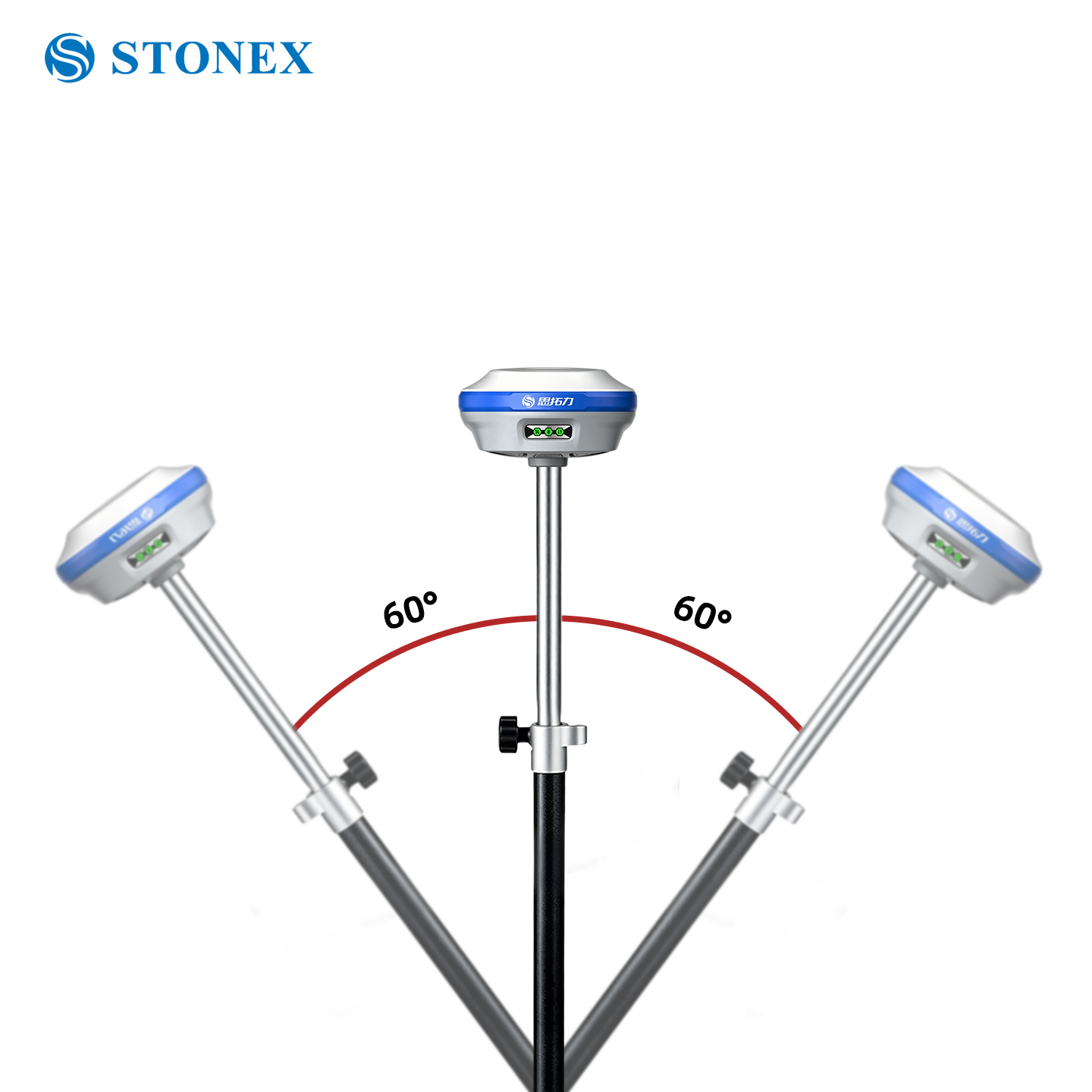

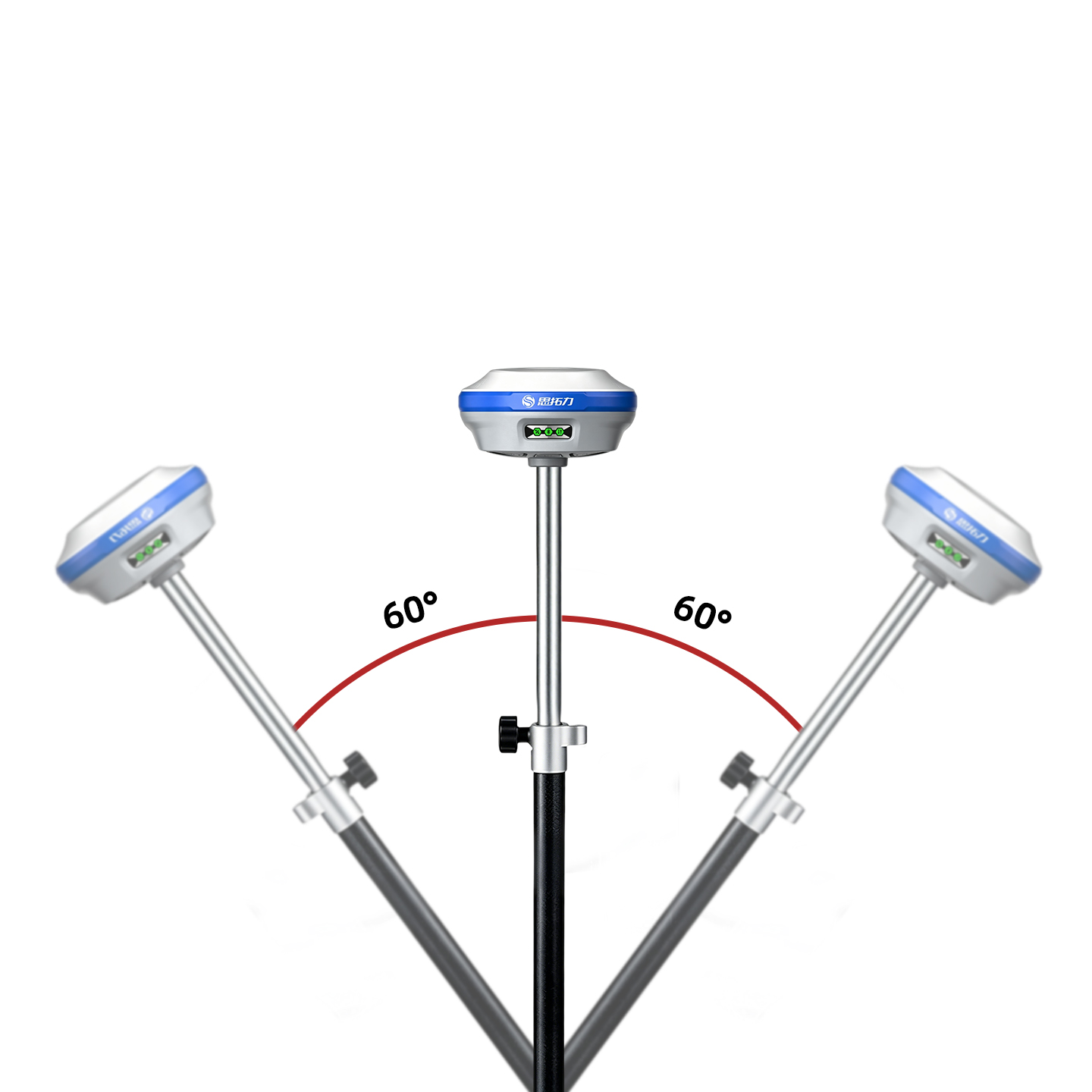

Inclinaison IMU sans faille · Levés d'inclinaison sans souci
Technologie de mesure d'inclinaison IMU de 4e génération, insensible aux interférences électromagnétiques. Aucun centrage de la bulle requis : mesure immédiate après l'installation du poteau. Permet un piquetage pédestre avec une précision de mesure fiable.
L'efficacité opérationnelle a augmenté de 50 %
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S30‑SE
GNSS RTK à coût optimisé pour les travaux de levés quotidiens
Performances économiques
Offrez une précision RTK au centimètre près à un prix compétitif aux petites et moyennes équipes de topographes.
Levé d'inclinaison IMU intégré
Pas de nivellement à bulle strict, accélération des levés topographiques sur le terrain pour les conditions de site complexes.
Prêt pour la correction par satellite en bande L
Opérer dans des zones reculées sans infrastructure de station de base locale.
Conception compacte tout-en-un IP67
Unité intégrée légère, facile à transporter et à déployer sur le terrain, résistante aux environnements difficiles.
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S30-SE
| Article | Récepteur GNSS S30-SE |
|---|---|
| Constellations prises en charge | GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS, bande L |
| Nombre de canaux | 1408 chaînes |
| Précision horizontale RTK | 8 mm + 1 ppm RMS |
| Précision verticale RTK | 15 mm + 1 ppm RMS |
| Levé d'inclinaison IMU | Compensation d'inclinaison de l'IMU intégrée |
| Radio UHF interne | Émetteur-récepteur UHF intégré, 410‑470 MHz |
| Communication | Bluetooth, Wi-Fi |
| Taux de mise à jour de la position | Jusqu'à 20 Hz |
| Stockage | Mémoire interne de 8 Go, compatible avec le format RINEX |
| Niveau de protection | IP67, résistance à la chute de 2 mètres entre deux poteaux |
| Température de fonctionnement | ‑30℃ ~ +65℃ |
| Batterie | Batterie au lithium intégrée de grande capacité, jusqu'à 12 heures d'autonomie |
| Logiciel | Logiciel d'enquête SurPad, configuration de l'interface Web |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S30 SE
| PERFORMANCES GNSS | |
|---|---|
| Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b GPS : L1C/A, L1C, L2C, L2P(Y), L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, E6 QZSS : L1 C/A, L1C, L2C, L5, L6 NavIC : L5 SBAS : L1C/A Soutien B2b-PPP, GALILEO A |
| Taux de mise à jour | 1~20 Hz |
| Enquête sur les CV | Soutenu |
| SPÉCIFICATIONS DE PRÉCISION | |
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
| Positionnement monopoint | Horizontal : 1,5 m Vertical : 2,5 m |
| Positionnement DGPS | Horizontal : 0,4 m Vertical : 0,8 m |
| SBAS | Horizontal : 0,4 m Vertical : 0,8 m |

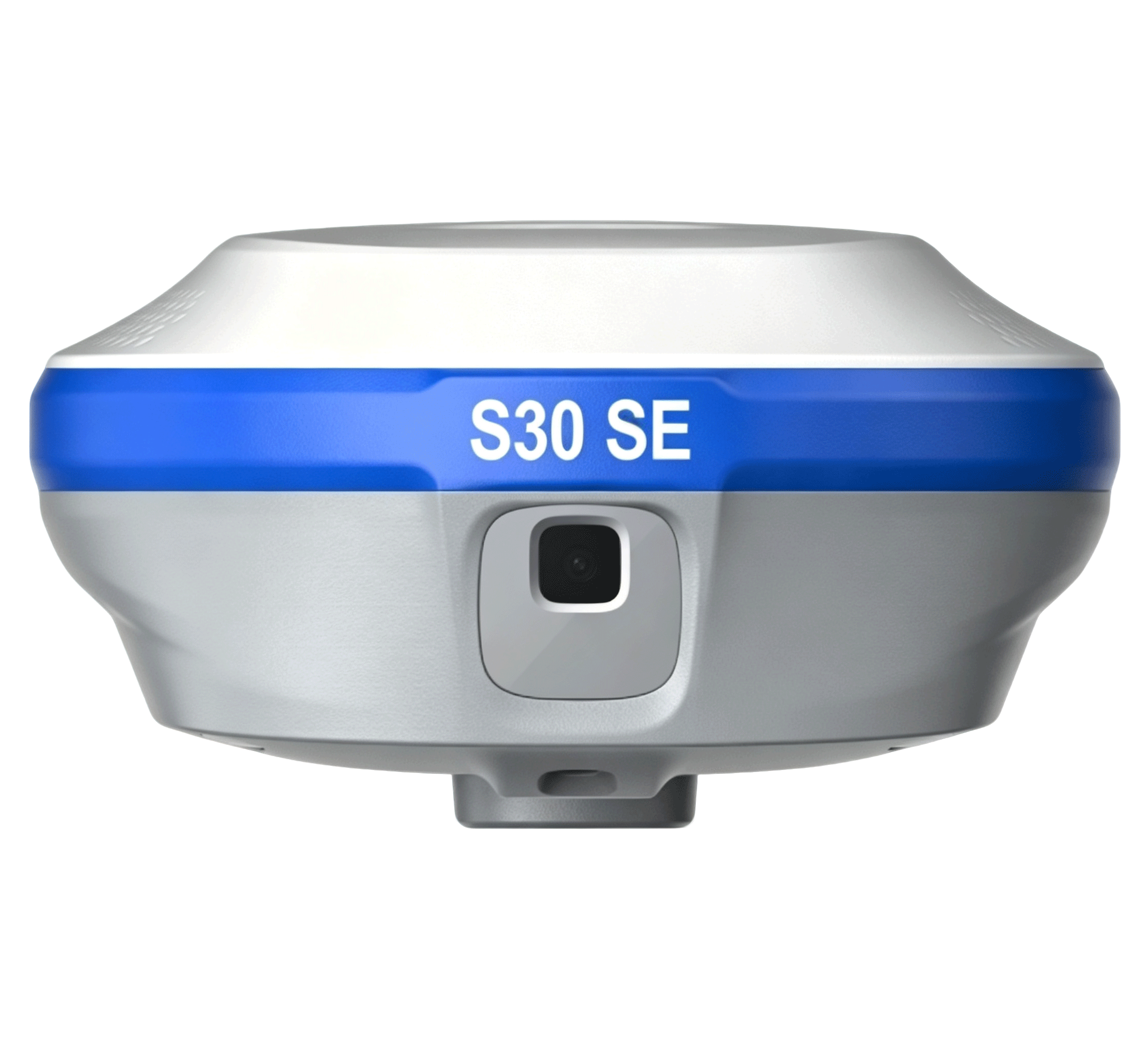

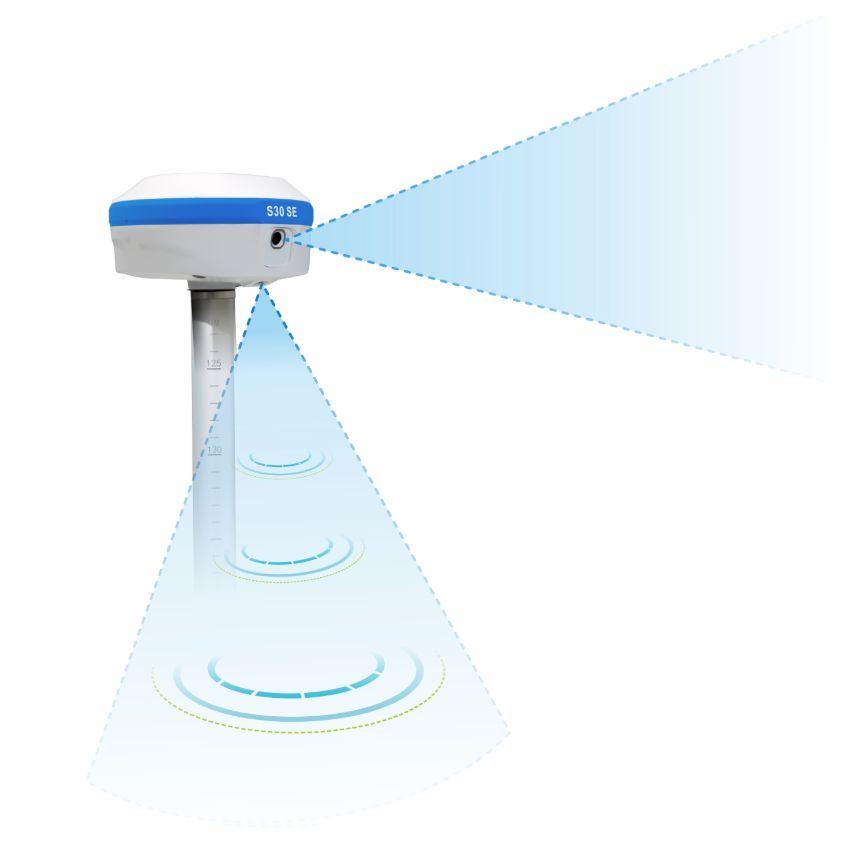

| CAMÉRA | |
| Pixel | 5MP (Bas / Côté) |
| Champ de vision | 72° (Bas) / 90° (Côté) |
| Compensation d'inclinaison IMU | |
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison ( |
| Angle de compensation | 0 ~ 60° |
| Taux de mise à jour de l'IMU | 400 Hz |
| COMMUNICATION | |
| Bluetooth | Bluetooth 5.0, rétrocompatible avec le mode basse consommation BLE |
| Wi-Fi | 802.11 a/ac/b/g/n |
| Protocoles radio | Émetteur-récepteur radio 1W TrimTalk450S, TRIMMK3, SUD, TRANSEOT, GEOTALK, GEOMK3, SATEL, HITARGET, HZSZ, PCCEOT, PCCEOT_SATEL, PCCFST, PCCFST_ADL, SATEL_ADL |
| Radiofréquence | 410 ~ 470 MHz |
| Réseau cellulaire | 4G LTE LTE-FDD : B1/B3/B5/B8 LTE-TDD : B34/B38/B39/B40/B41 |
| INTERFACE DE DONNÉES | |
| Port TNC | connecteur d'antenne radio |
| Type C | Rechargement et transfert de données |
| Emplacement SIM | Carte Nano-SIM |
| PERFORMANCES ÉLECTRIQUES | |
| Batterie | Batterie intégrée de 3,6 V, 13 400 mAh (48,24 Wh), compatible avec la charge rapide PD. |
| Temps de fonctionnement | 12h (mode récepteur réseau mobile) |
| STOCKAGE DE DONNÉES | |
| Capacité de stockage | 8 Go de mémoire intégrée |
| Format différentiel | RTCM 3.X |
| PERFORMANCE ENVIRONNEMENTALE | |
| Température de fonctionnement | -30℃ ~ 70℃ |
| Température de stockage | -40℃ ~ 80℃ |
| Protection contre les infiltrations | IP68 |
| Résistance aux chutes | Chute de 2 m depuis une perche et chute libre de 1,2 m (plancher en bois dur) |
| Humidité | 99,9 % sans condensation |
| SPÉCIFICATIONS PHYSIQUES | |

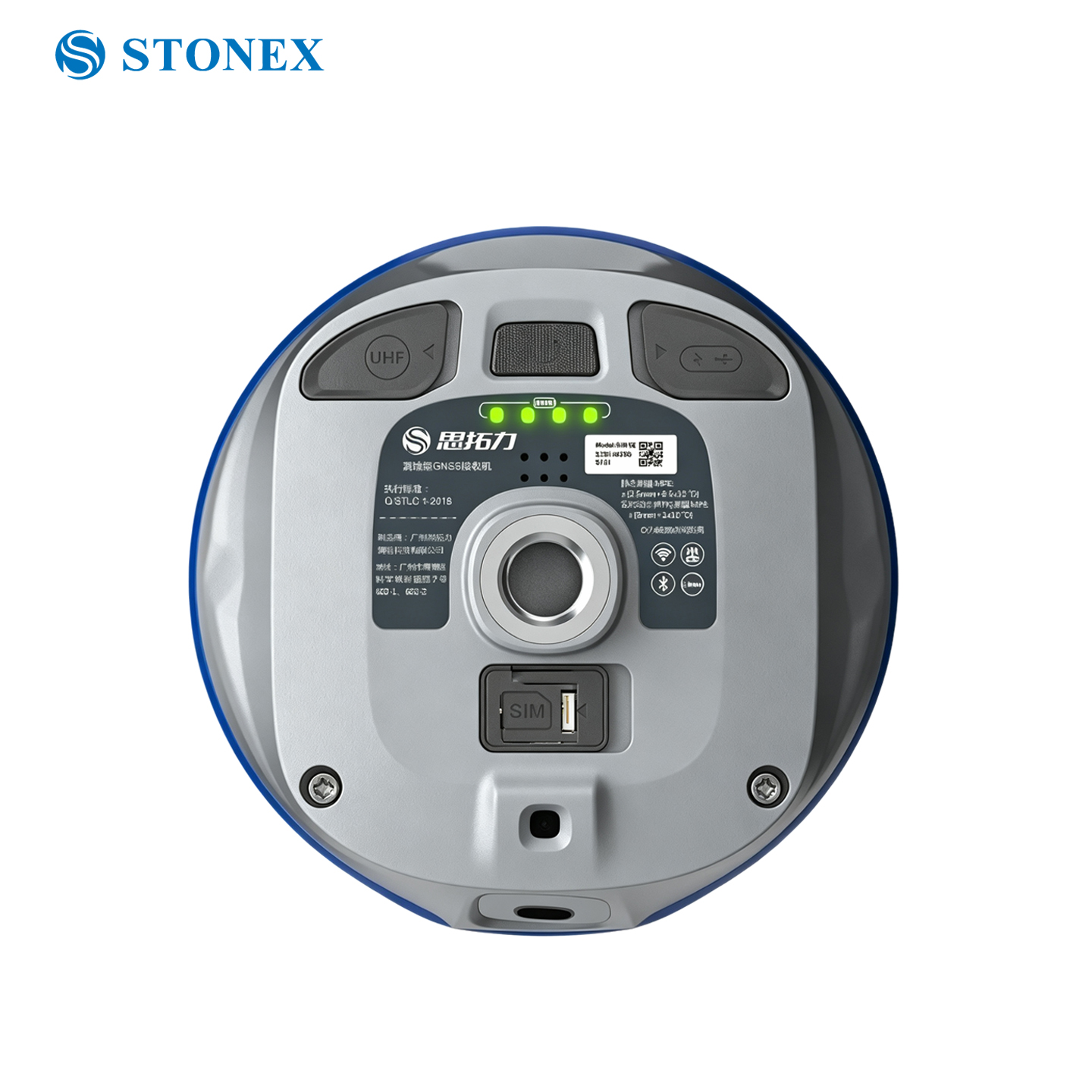

| Clé | 1 touche d'alimentation multifonction |

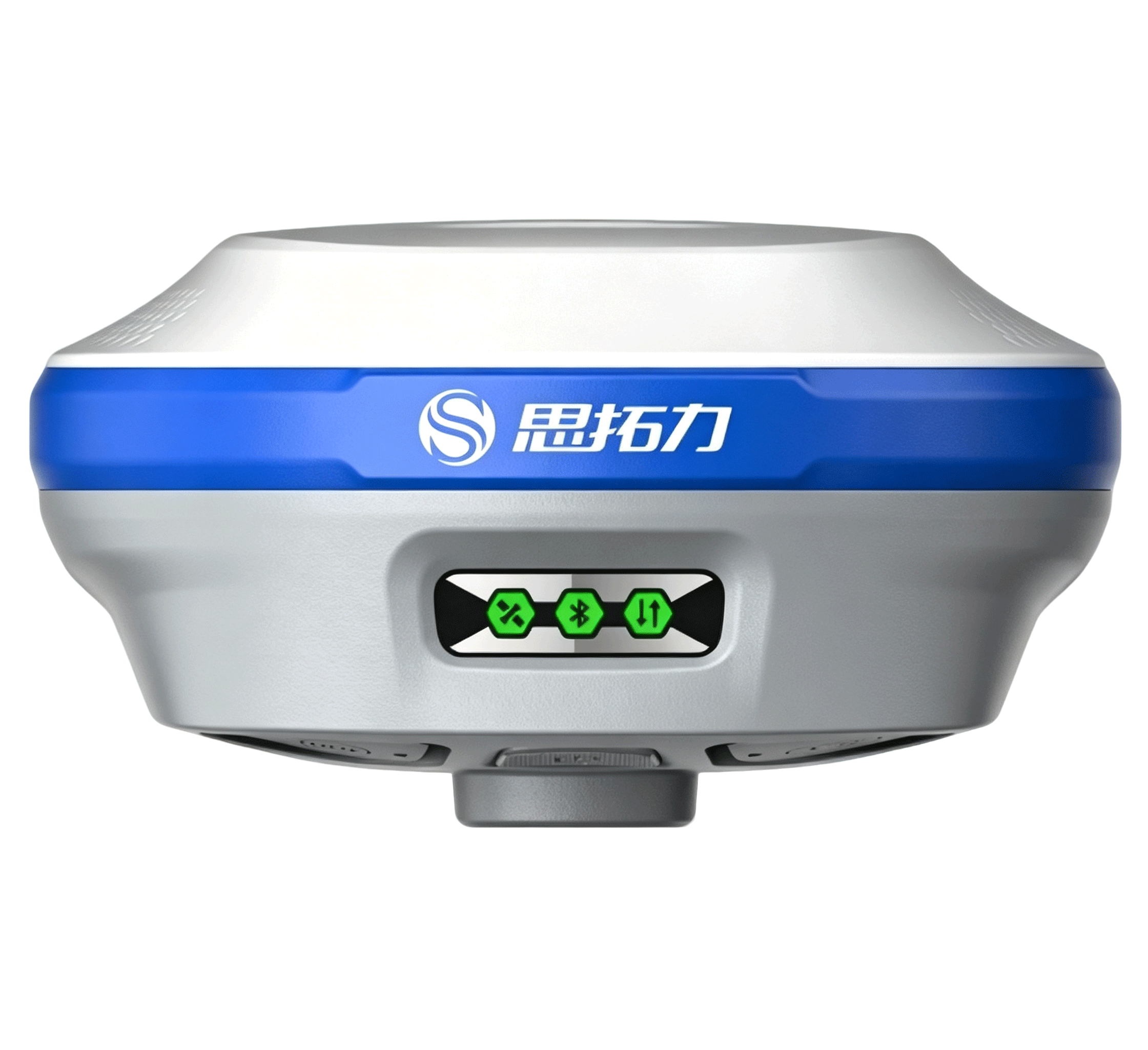

| Indicateurs LED | Indicateur satellite, indicateur de liaison de données, indicateur de batterie |
| Message audio | Soutenu |
| Dimensions | Φ136 mm × 76 mm |
| Poids | Environ 950 g |
| Matériau du boîtier | Boîtier en alliage de magnésium |
