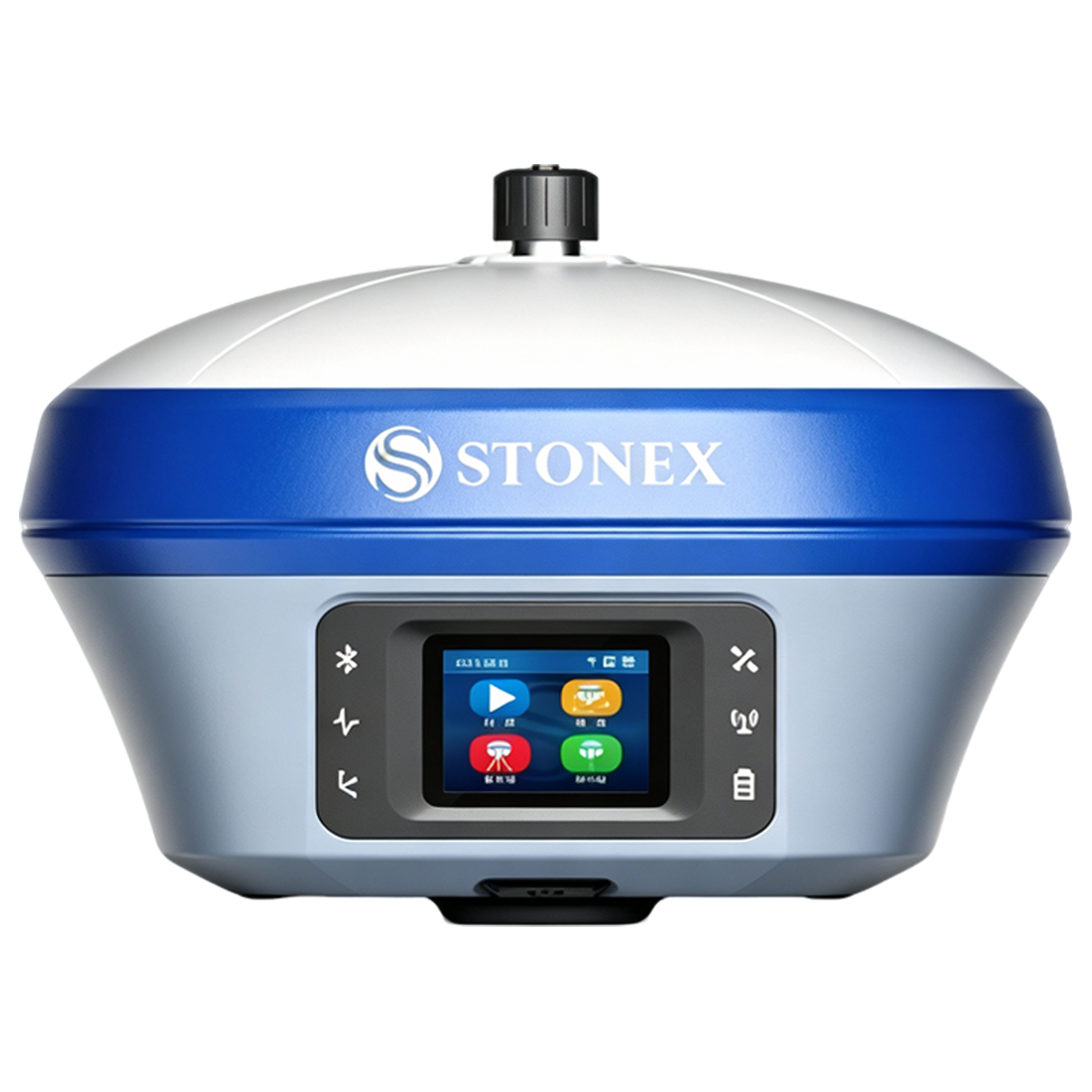

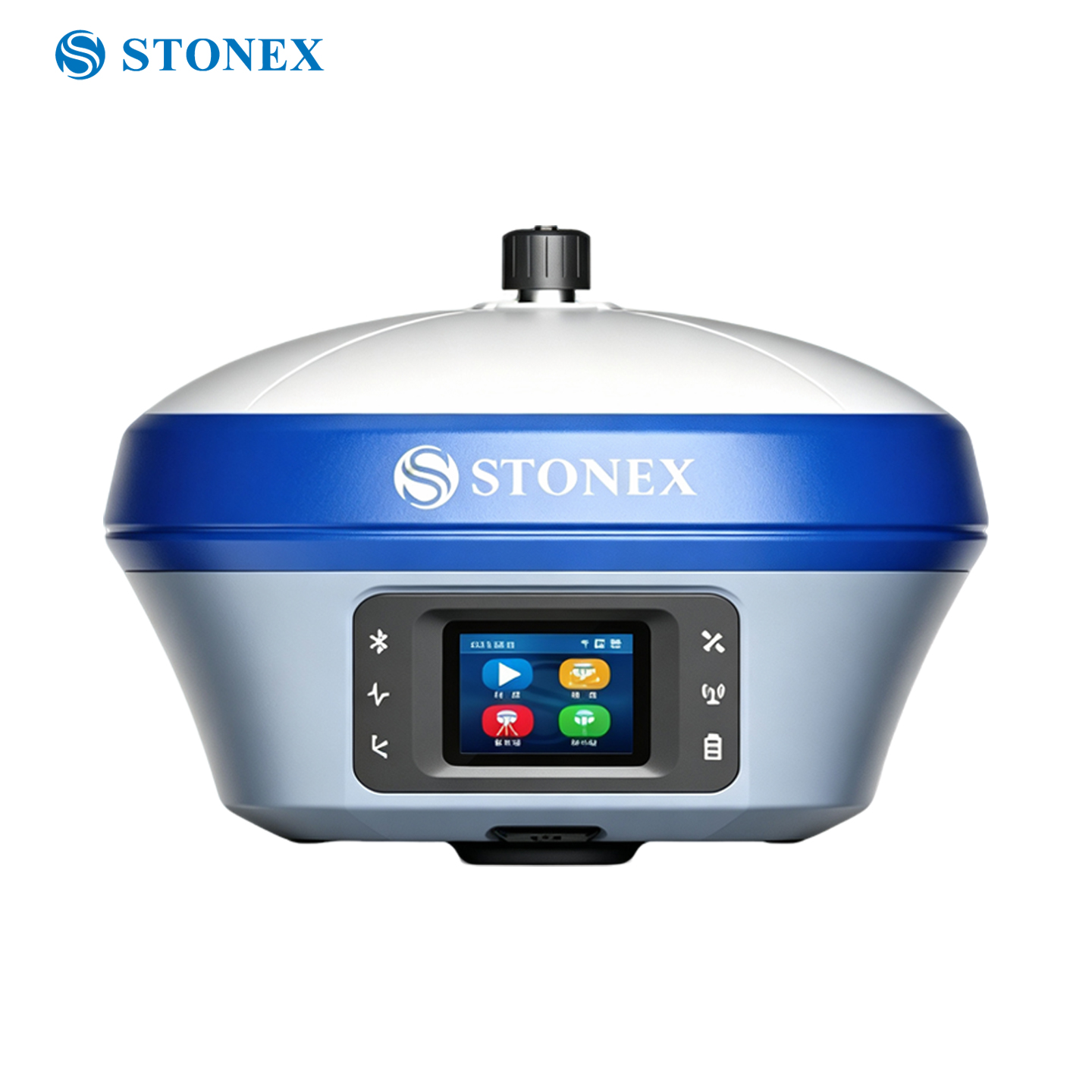

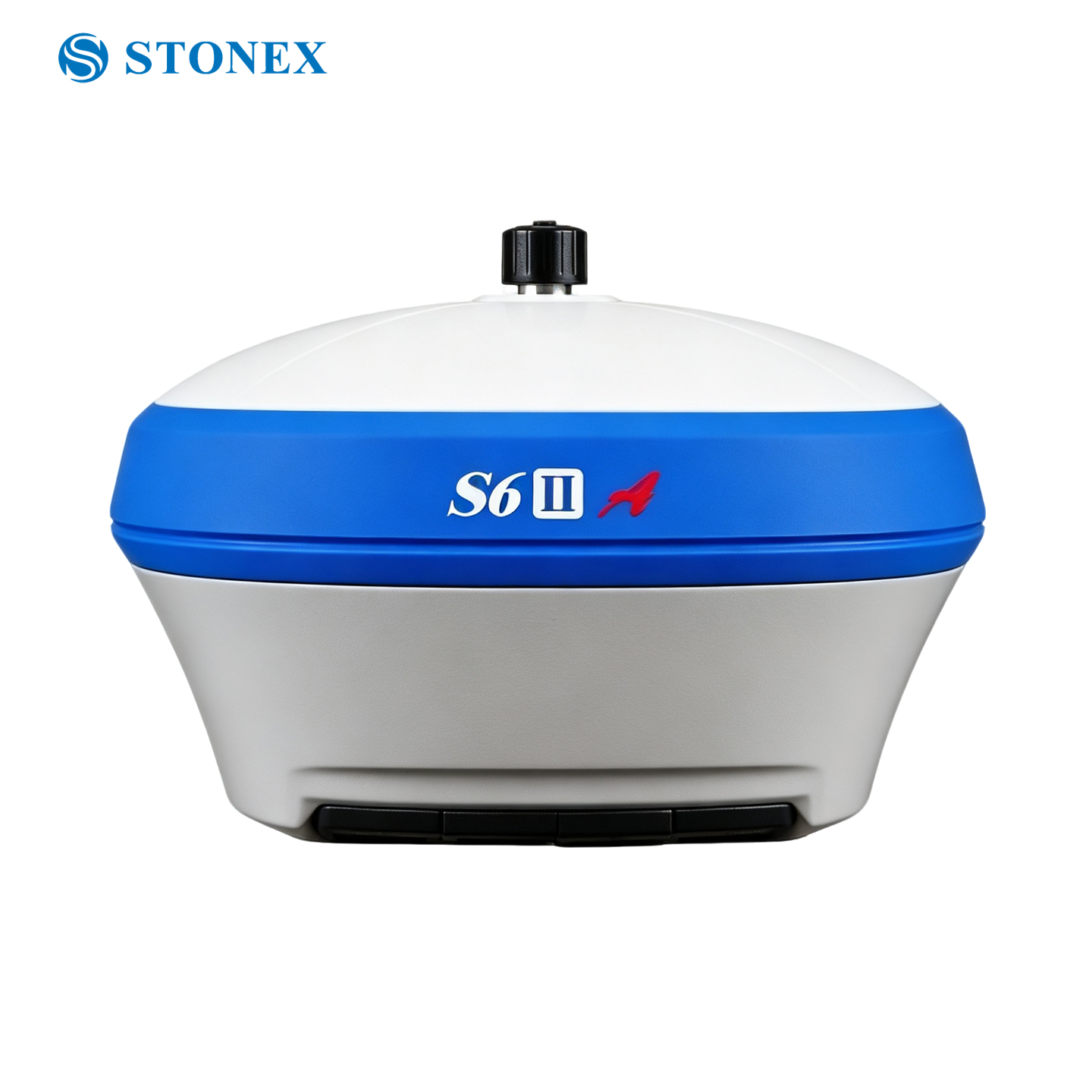

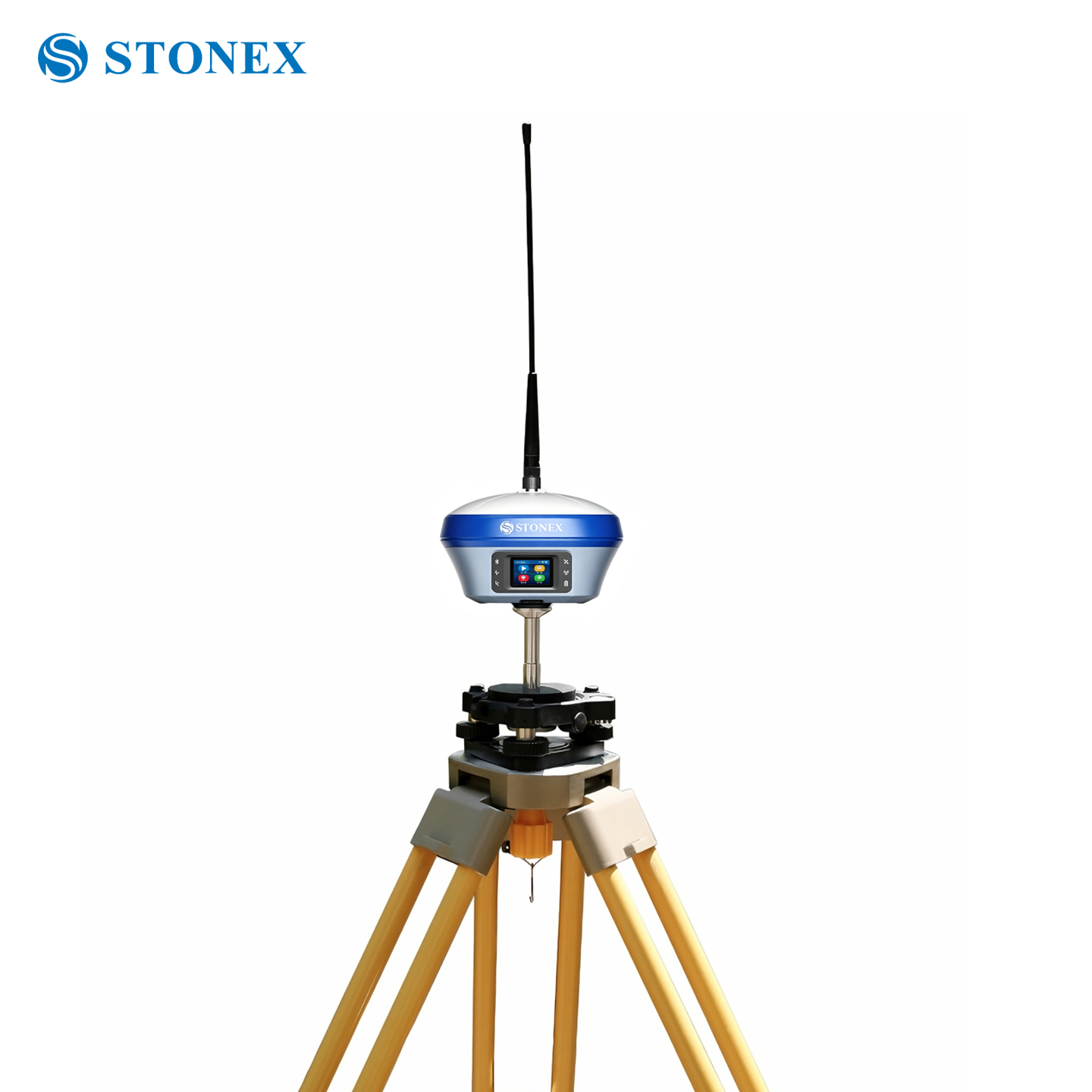

Récepteur de station de base GNSS RTK Stonex S6IIA, émetteur-récepteur radio intégré de 7 W, portée jusqu'à 10 km, alerte de déplacement de la liaison de base, écran tactile, étanchéité IP68, récepteur de base GNSS pour levés topographiques à distance.
Caractéristiques principales
Le récepteur GNSS professionnel fonctionne à la fois comme station de base et comme récepteur mobile pour les projets de levés topographiques complexes.
Levé d'inclinaison IMU à 70°
Mesure d'inclinaison jusqu'à 70 degrés, sans poteau vertical strict requis, pour une efficacité de travail sur le terrain améliorée.
Radio UHF haute puissance intégrée de 7 W
Puissance d'émission de crête de 7 W, large compatibilité avec les protocoles radio RTK multimarques.
Écran couleur intégré
Écran couleur lisible en plein soleil, vérifiez directement sur l'appareil l'état des satellites, la batterie et les modes de fonctionnement.
Batterie haute capacité de 13 600 mAh
Batterie au lithium intégrée haute capacité, permettant un fonctionnement continu de la station de base pendant de longues périodes.
Suivi multi-constellation
Prend en charge les systèmes BDS, GPS, GLONASS, Galileo, QZSS et assure un positionnement stable même dans des environnements difficiles.
Boîtier durable IP67
Indice de protection IP67 contre la poussière et l'eau, résiste à une chute de 2 mètres sur une perche pour les environnements d'arpentage extérieurs difficiles.

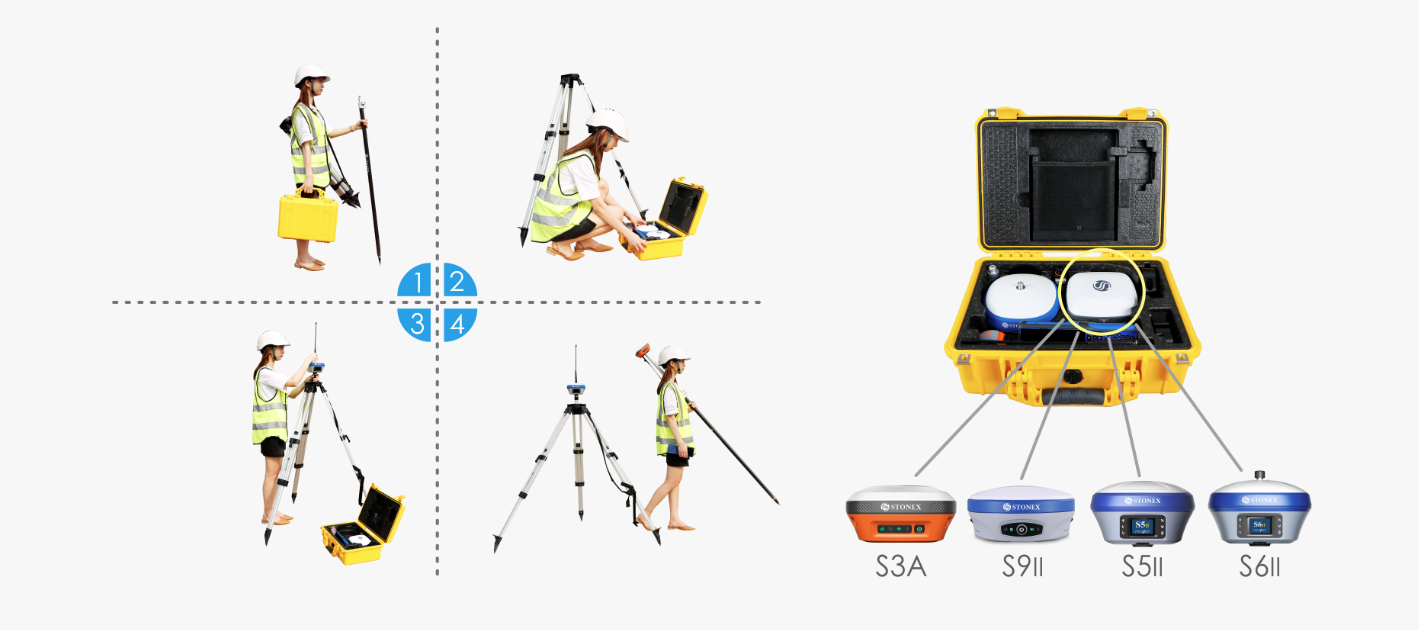

Une seule valise, prête à partir
Un étui de transport rigide conçu sur mesure permet de maintenir la base et le rover S6IIA ensemble, rendant ainsi les relevés de terrain 1+1 plus faciles et plus portables.

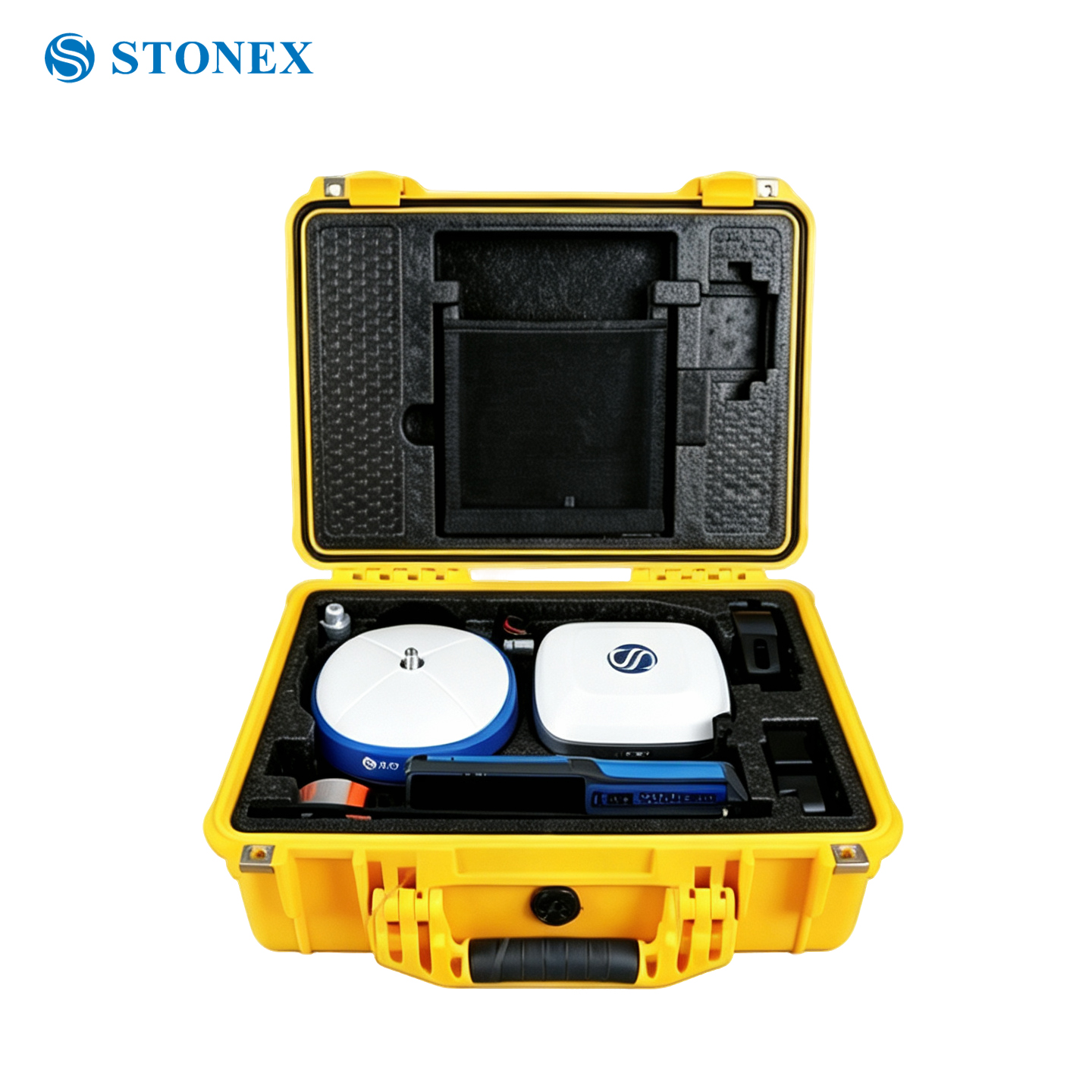

Étui tout-en-un
L'unité de base S6IIA et le rover associé peuvent être rangés dans une seule valise rigide sur mesure, réduisant ainsi le nombre de sacs de transport séparés.
Configuration facile 1+1
Une seule personne peut transporter le kit complet et commencer rapidement le relevé topographique de base, améliorant ainsi l'efficacité des déploiements sur le terrain.
Compact et portable
L'étui à instruments organisé protège le matériel tout en allégeant les déplacements quotidiens sur le terrain.
Spécifications techniques
Caractéristiques techniques complètes du récepteur GNSS RTK Stonex S6IIA
Fonctionnalités de performance principales
Acquisition rapide de satellites pour une constellation complète
La carte mère grand format assure un positionnement de haute précision grâce à la fusion étoile-terrain. Sa capacité de 800 canaux prend entièrement en charge le BDS-3, suit les signaux ponctuels de toutes les fréquences à travers les constellations et verrouille rapidement les signaux satellites.
Forte résistance aux interférences et signaux stables
L'antenne combinée hautement intégrée réduit la diaphonie interne. Sa conception orientée vers le haut assure une communication zénithale à 360°. La technologie anti-interférences intégrée détecte et supprime activement les interférences internes et externes, garantissant des solutions fixes fiables même dans des conditions d'étude complexes.

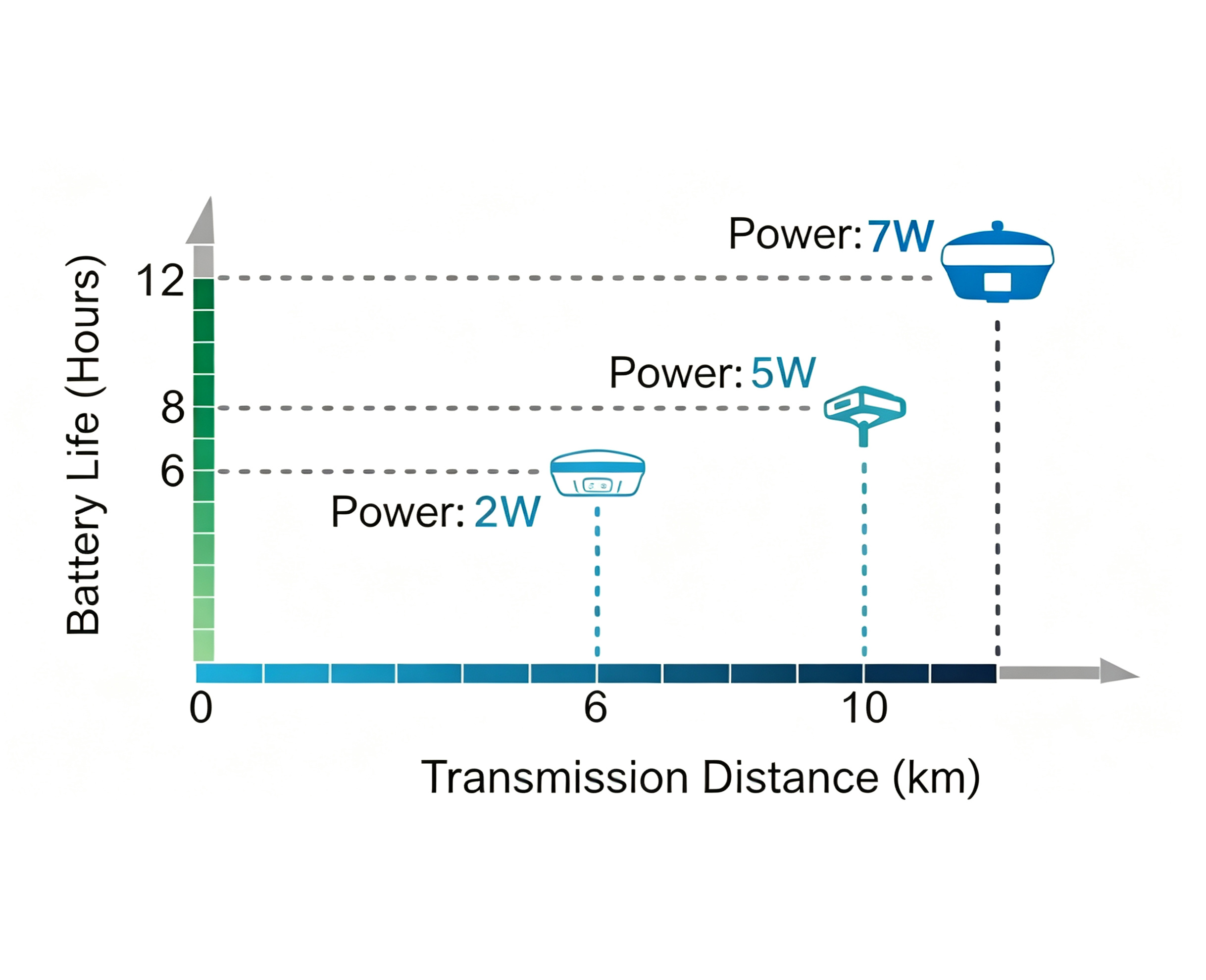

Émetteur-récepteur radio UHF
Émetteur-récepteur UHF intégré de 7 W avec une portée supérieure à 10 km. Il prend en charge les fonctions de répéteur radio/réseau et la détection intelligente des canaux. Couverture complète de la bande 410-470 MHz avec 7+2400 canaux configurables, assurant une interopérabilité et une compatibilité totales avec les principaux récepteurs RTK.

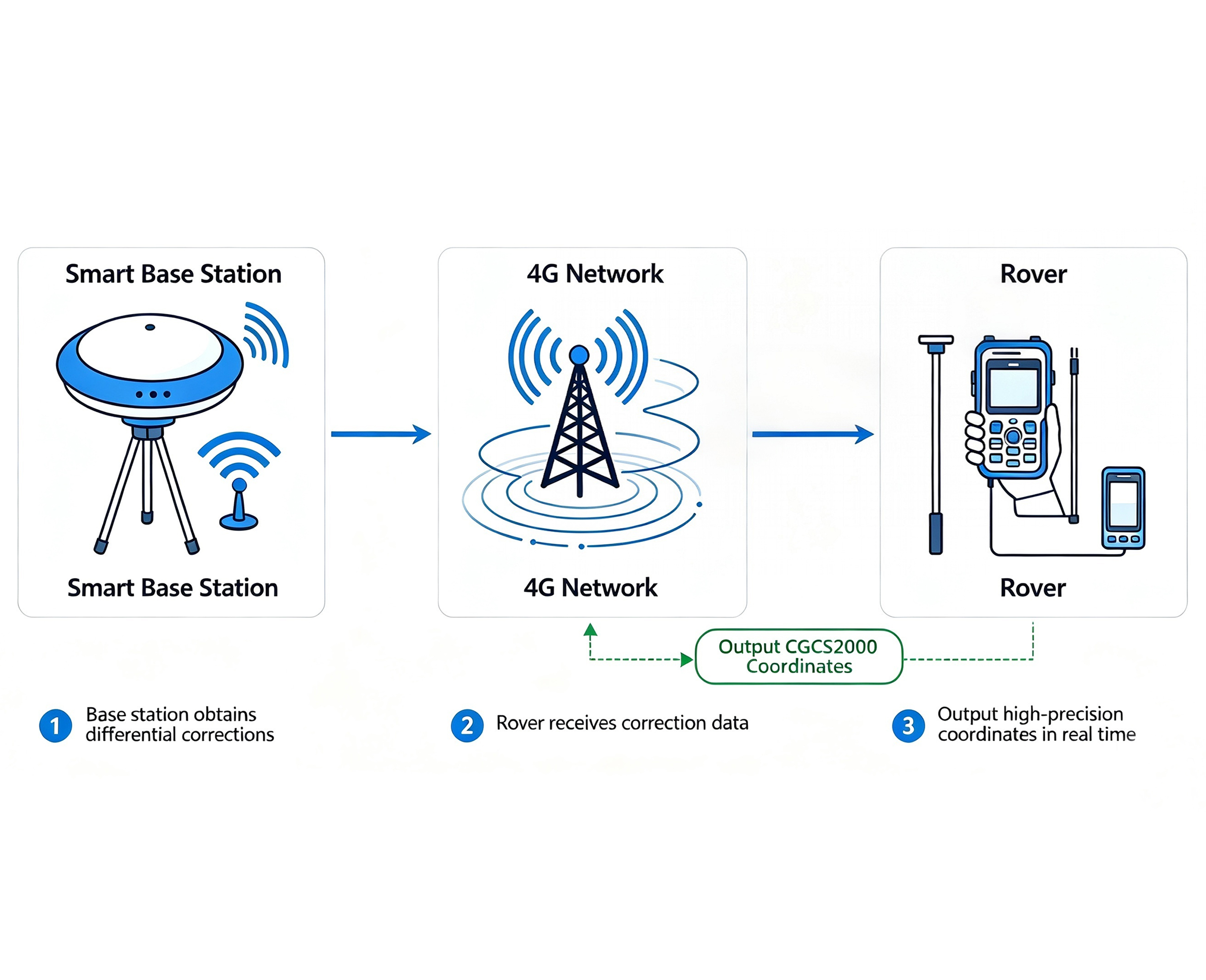

Service de station de base intelligente
Lorsqu'elle est connectée aux réseaux CORS régionaux via la 4G, la station de base démarre automatiquement avec des coordonnées CORS locales de haute précision. Une fois les terminaux mobiles connectés à la station de base, les coordonnées CGCS2000 sont directement disponibles.

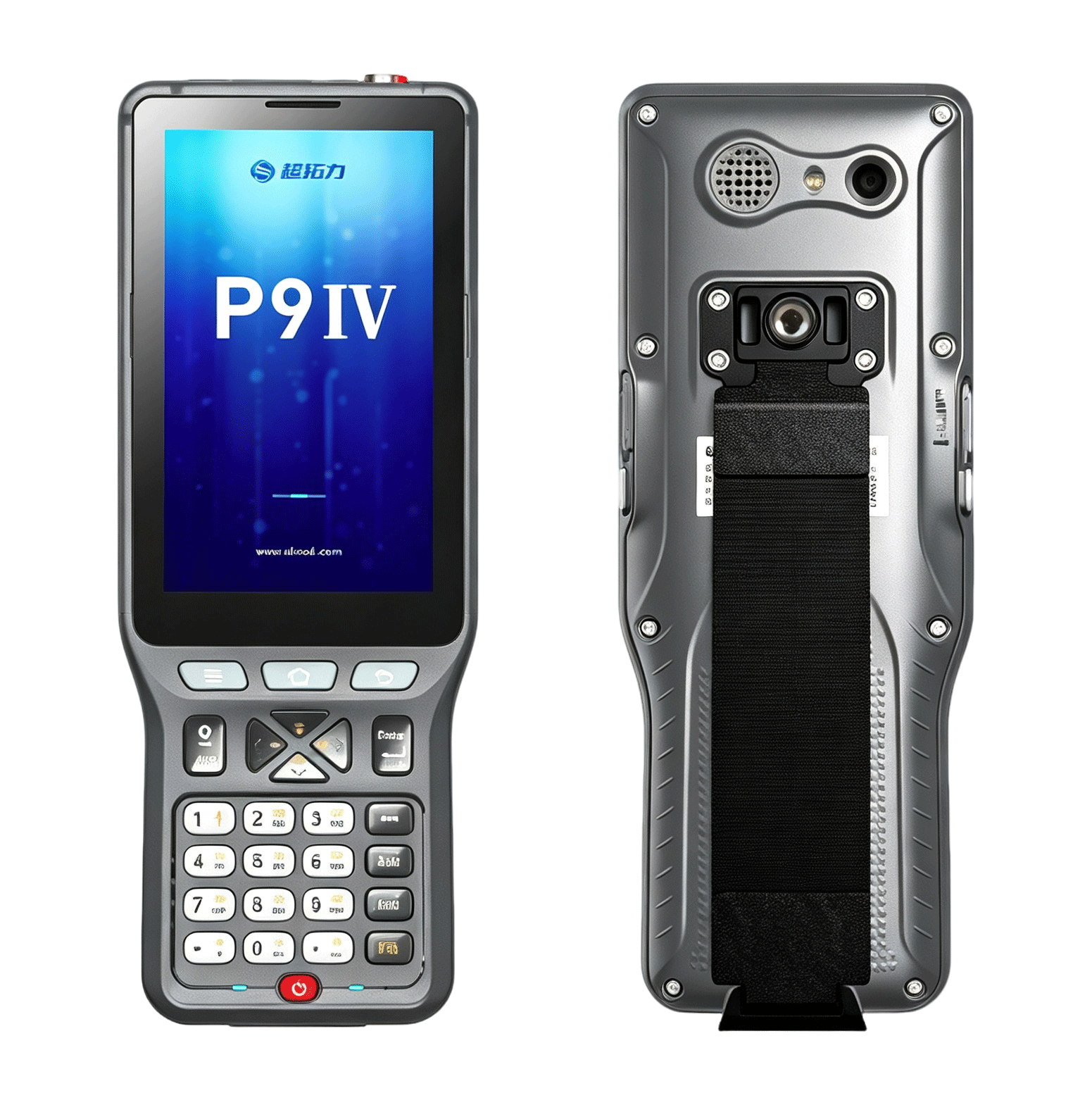

Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du Stonex S6IIA
Performances GNSS
| Fonctionnalités de suivi | BDS : B1I/B2I/B3I/B1C/B2a/B2b* GPS : L1C/A/L2P (Y)/L2C/L5 GLONASS : L1/L2 Galilée : E1/E5a/E5b/E6* QZSS : L1/L2/L5/L6* |
| Reprise de l'observation | Soutenu |
Indicateurs de précision
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm |
Mesure IMU
| Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (précision |
| Angle de compensation | 0~70° |
| Taux de mise à jour de l'IMU | 400 Hz |
Interfaces de données
| Port à 5 broches | Pour l'alimentation externe et la connexion radio externe |
| Type C | Pour la recharge et la transmission de données |
| Emplacement SIM | Carte SIM NANO |
| 1PPS | Pour la sortie de signal impulsionnel |
| Port d'antenne GNSS | Pour l'accès à l'antenne GNSS externe |
Performances électriques
| Batterie | Batterie intégrée, 7,2 V, 13 600 mAh |
| Tension d'entrée | 9~28 V CC |
Applications intelligentes
| Caractéristiques | Service cloud Stonex : mise à jour en ligne, autodiagnostic intelligent, téléchargement automatique des données ; fonctionnement multimode, commutation libre entre CORS et RTK. |
Module radio
| Radio interne | Radio mondiale de 2e génération, émetteur-récepteur intégré |
| Protocoles de communication | TrimTalk, TrimMarkIII, PCC-EOT, PCC-GMSK, SATEL, Geotalk, SOUTH, Hi-Target |
| Pouvoir | 6 W (moyenne), 7 W (crête) |
| Bande de fréquence | 410‑470 MHz |
| Chaînes | 7 canaux préréglés, 2400 canaux configurables par l'utilisateur |
Configuration du système
| Système opérateur | Linux |
| Stockage embarqué | 32 Go de mémoire interne ; extensible par carte microSD, jusqu’à 500 Go. |
| Bluetooth | V2.1+EDR / V4.1 Double mode |
| Wi-Fi | 802.11a/b/g/n/ac |
| Réseau cellulaire | 4G Full‑Netcom |
| Bulle électronique | Soutenu |
Interaction homme-machine
| Clés | Un seul bouton pour allumer/éteindre |
| Écran d'affichage | Écran tactile OLED capacitif couleur de 1,46 pouce, résolution : 320 × 240 |
| Audio | diffusion vocale TTS |
Spécifications physiques
| Dimensions | 151 mm × 151 mm × 92 mm |
| Poids | 1500 g |
Performance environnementale
| Température de fonctionnement | ‑30℃ ~ +70℃ |
| Température de stockage | ‑40℃ ~ +80℃ |
| Protection contre les infiltrations | IP67 |
| Résistance aux chutes | Chute d'une perche de 2 mètres sur une surface en bois dur ; chute libre de 1,2 mètre |
| Humidité | Résiste à 99,9 % de la condensation |
Avertissement : Les spécifications techniques peuvent être modifiées sans préavis et sont sujettes à modification par rapport au produit réel.
(* Remarque : les fonctions marquées d'un astérisque nécessitent une autorisation pour être activées.)
