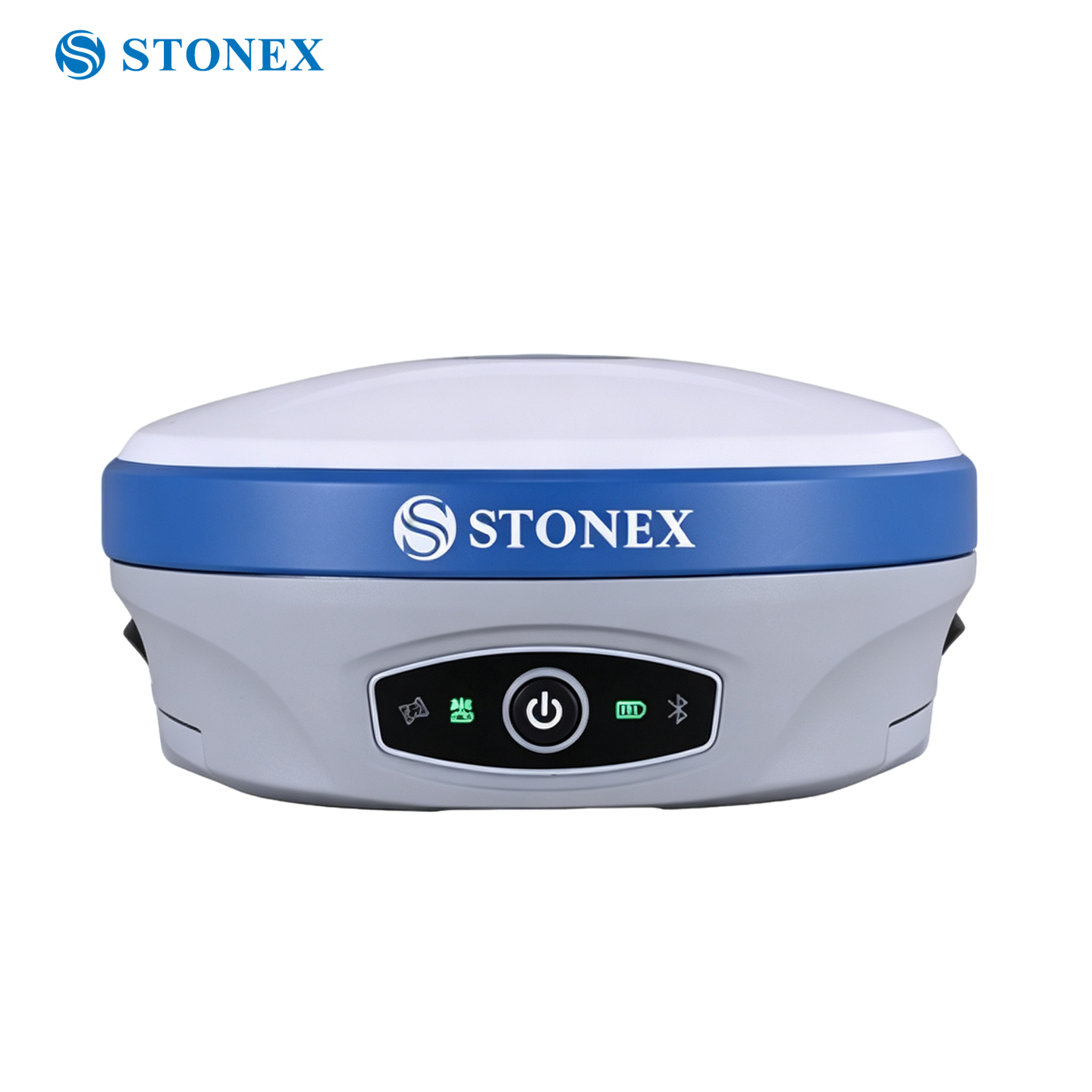

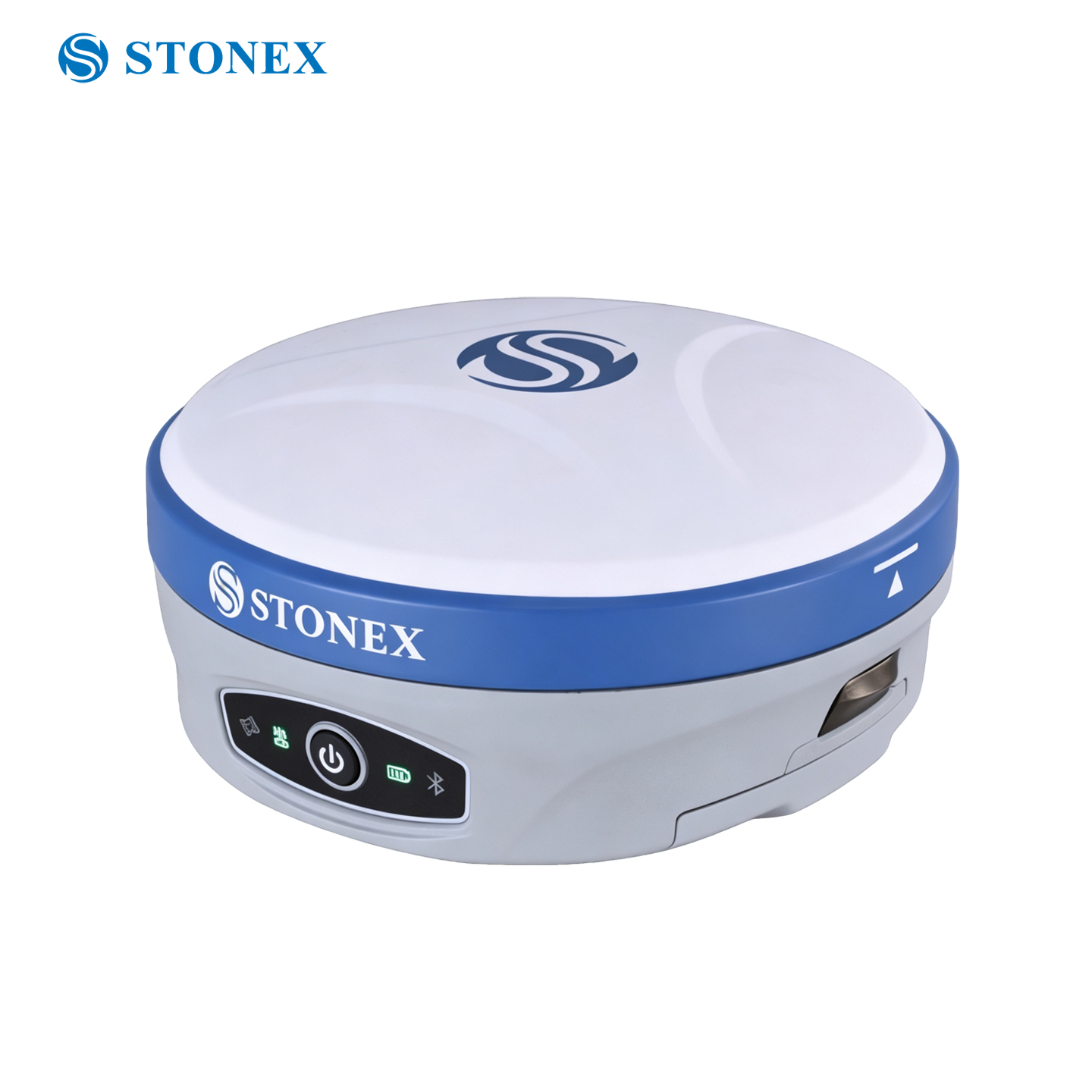

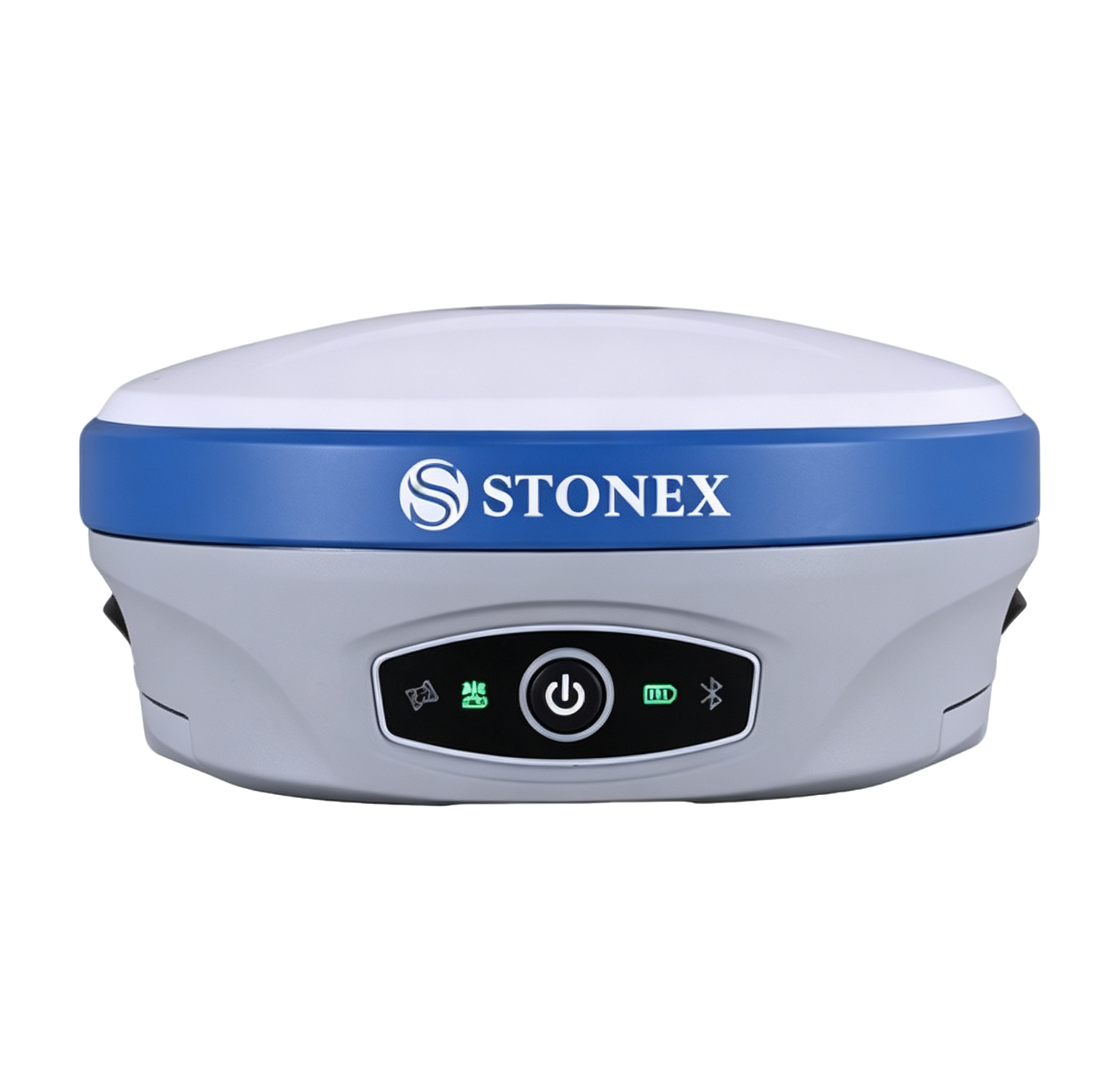

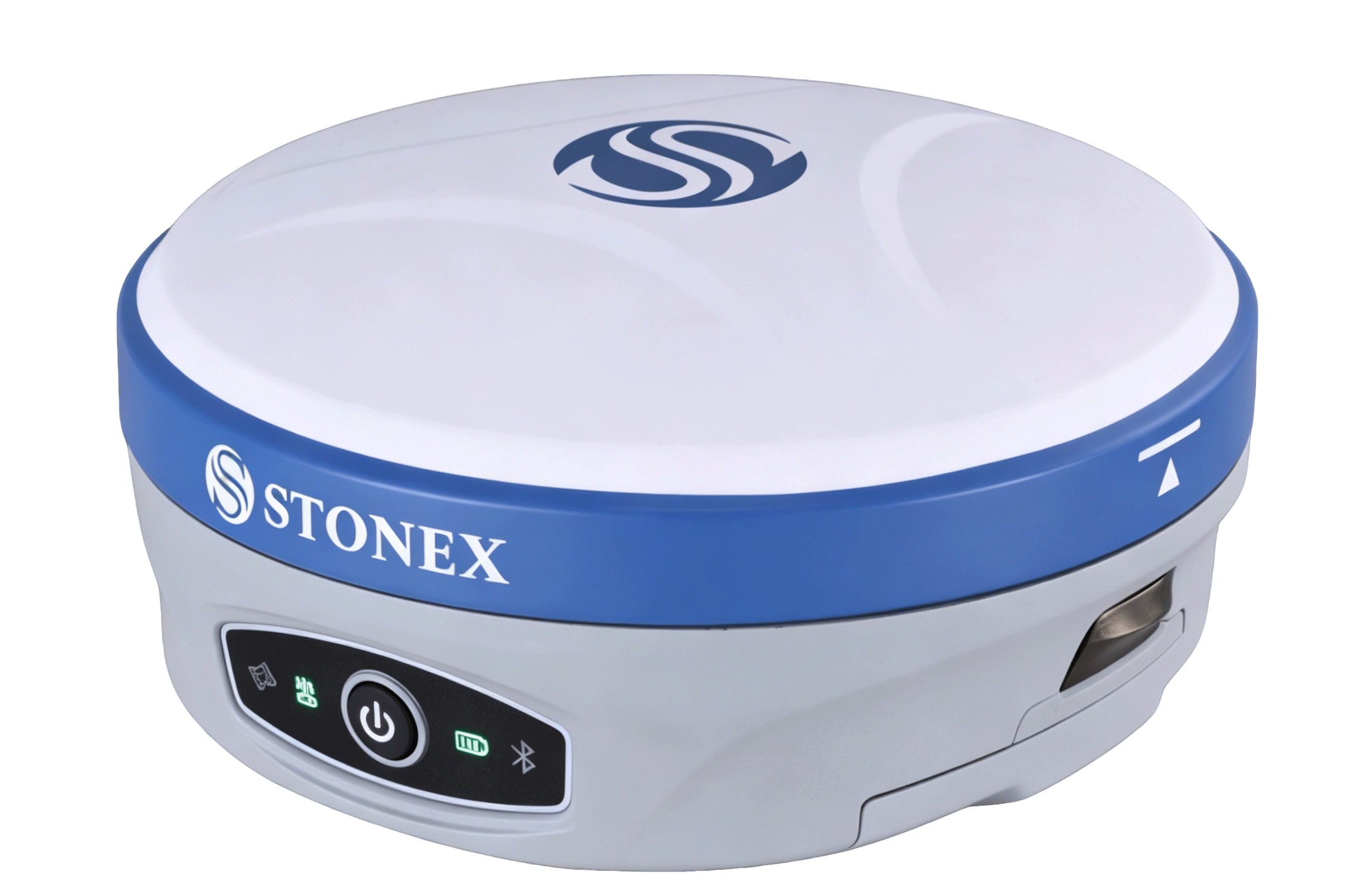

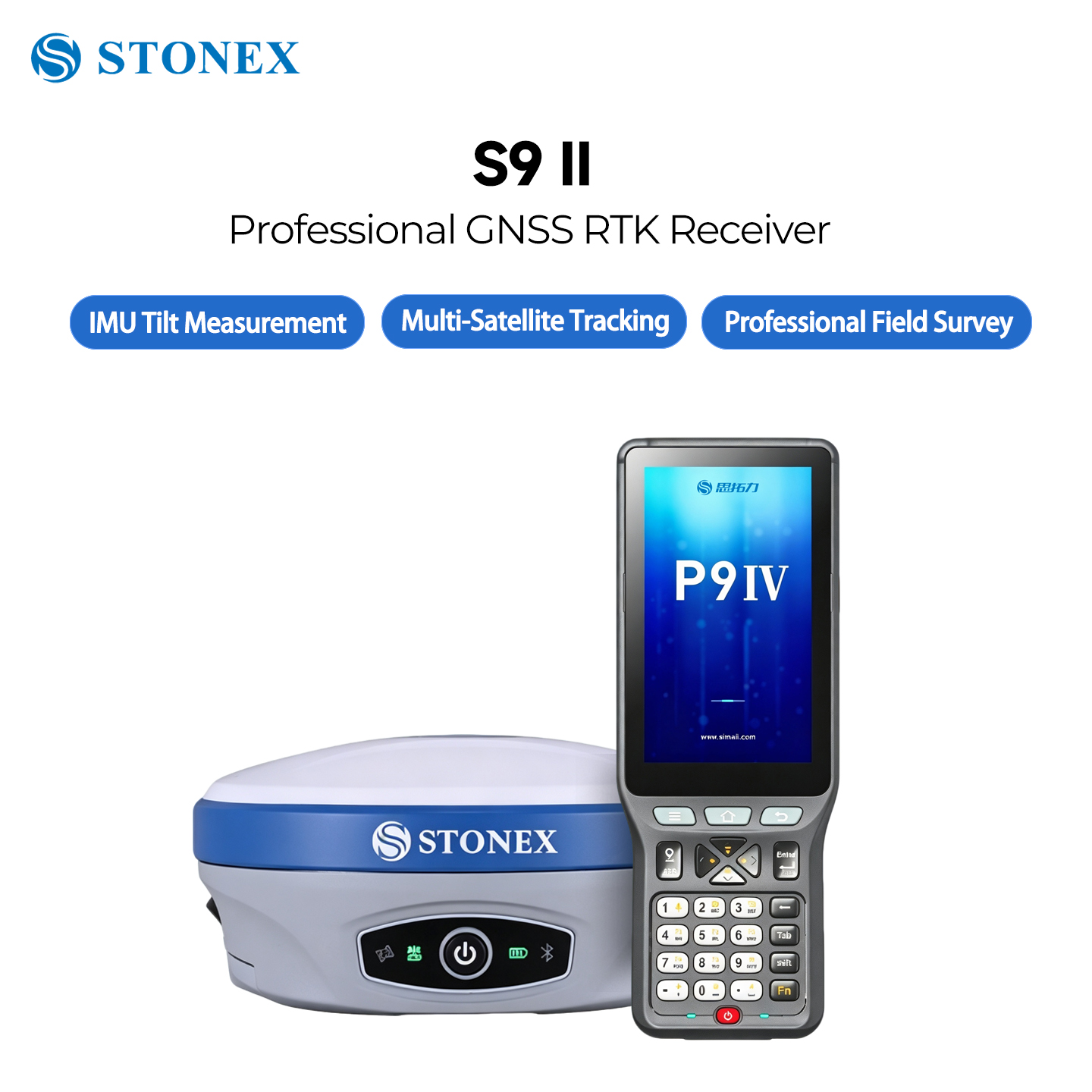

Récepteur GNSS RTK professionnel Stonex S9Ⅱ, 1408 canaux multi-constellation, levés topographiques avec inclinabilité IMU ±60°, radio UHF intégrée et externe, connectivité cellulaire 4G, instrument de levé robuste IP67
Caractéristiques principales
Récepteur GNSS robuste de qualité professionnelle, conçu pour les projets de levés topographiques et de construction exigeants.
Boîtier robuste en alliage de magnésium
Châssis robuste en alliage de magnésium, protection IP67 contre la poussière et l'eau, résiste à une chute de 2 mètres depuis un poteau pour les environnements de terrain difficiles.
Batteries intelligentes doubles remplaçables à chaud
Deux batteries de 3400 mAh remplaçables à chaud. Jusqu'à 15 h d'autonomie en mode statique / 12 h en mode RTK pour le rover, sans interruption de courant.
Radio UHF réglable intégrée
Radio UHF interne de 0,5 W à 1 W, prend en charge les protocoles multi-industriels, fonctionne comme rover ou station de base dès sa sortie de l'emballage.
Canaux multi-constellations haute densité
Suivi GPS, GLONASS, BeiDou‑2/3, Galileo, QZSS. Initialisation rapide en moins de 10 secondes, fiabilité supérieure à 99,99 %.

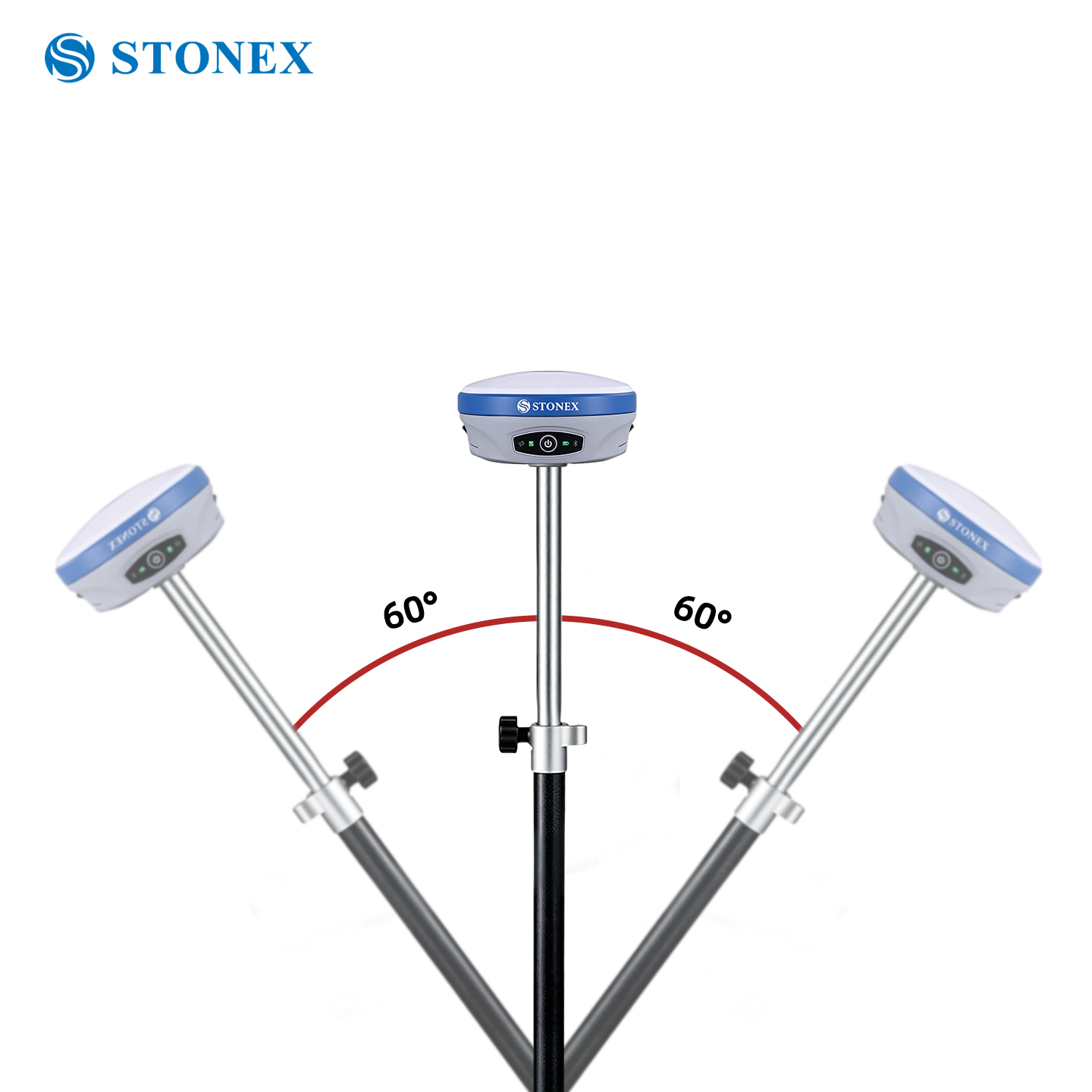

Module de levé d'inclinaison IMU optionnel
La version S9Ⅱ ATLAS prend en charge la compensation d'inclinaison IMU jusqu'à 70°, mesurez des points difficiles d'accès sans nivellement à bulle strict.
Connectivité complète et contrôle de l'interface Web
Bluetooth, Wi-Fi, plusieurs ports LEMO. Interface Web pour configurer le récepteur et télécharger à distance les données statiques RINEX/DAT.
Performances d'arpentage robustes
Conçu pour les missions de construction, de levés cadastraux et géodésiques d'une journée entière
Récepteur GNSS industriel en alliage de magnésium
Le S9Ⅱ est un récepteur GNSS géodésique professionnel, compatible avec les modes de levé RTK (cinématique en temps réel) et de post-traitement statique. Son système à double batterie remplaçable à chaud élimine tout risque d'arrêt sur le terrain.
La variante S9Ⅱ ATLAS, avec inclinomètre intégré en option, permet de mesurer l'inclinaison même sur des terrains complexes. Son indice de protection IP67 la protège contre la pluie, la poussière et les chocs.
Accessoires compatibles
Accessoires compatibles pour des solutions d'arpentage complètes

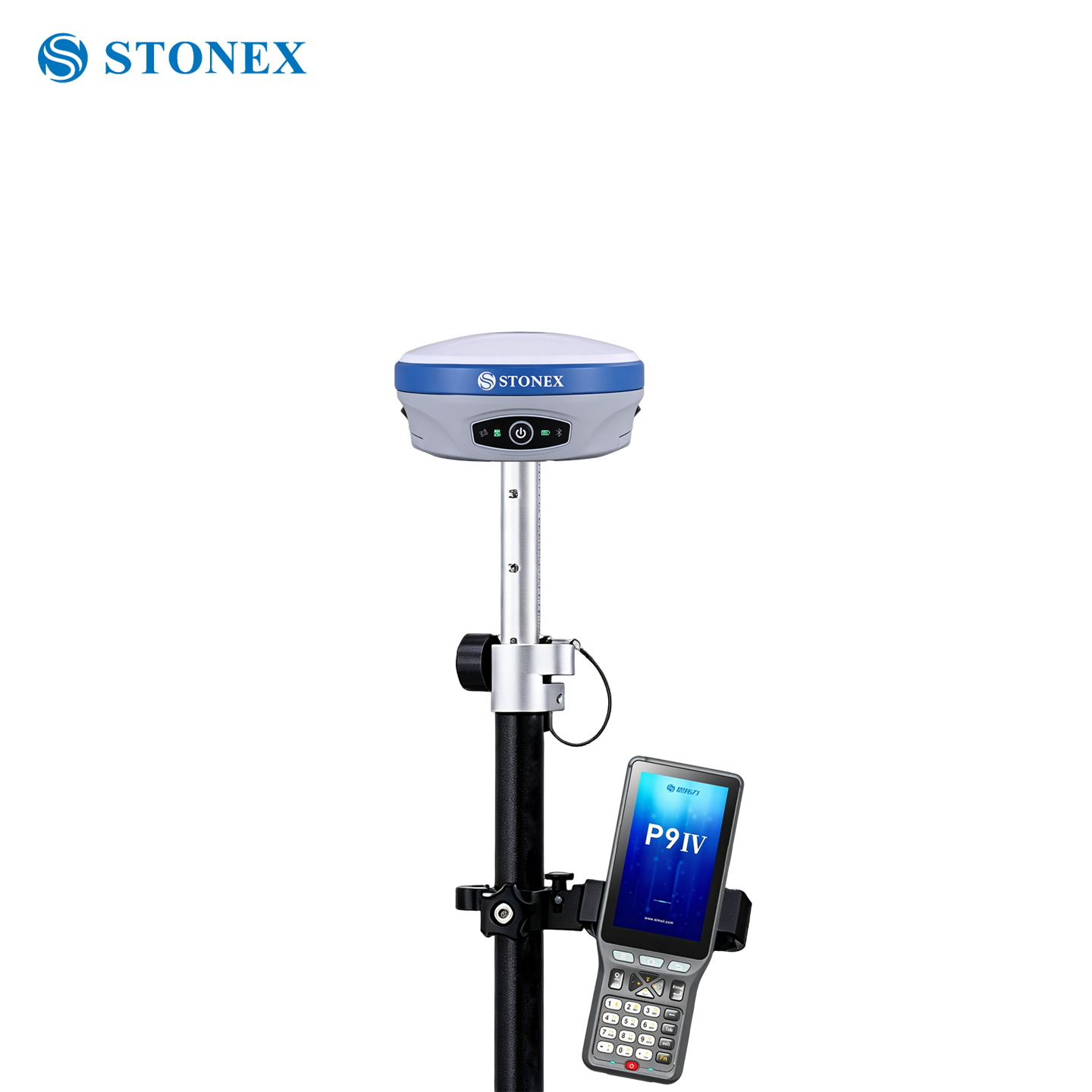

Contrôleur de terrain / Collecteur de données
Logiciel d'enquête SurPad préinstallé sur le terminal portable

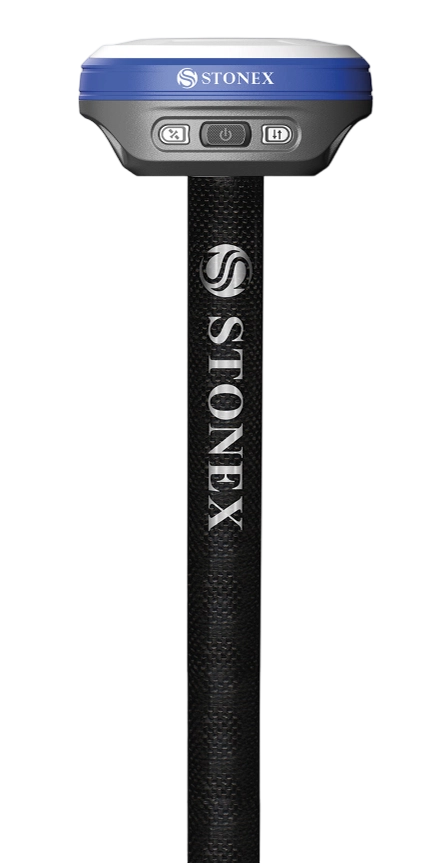

Poteau d'arpentage en fibre de carbone
Mât de levé léger pour l'installation du rover S9II
Émetteur UHF externe haute puissance
Radio externe de 35 W pour le fonctionnement à longue portée d'une station de base
Kit de mise à niveau IMU ATLAS S9Ⅱ
Module de levé d'inclinaison IMU pour variante S9Ⅱ ATLAS
Logiciel d'enquête professionnel SurPad 4.2
Le logiciel d'arpentage professionnel SurPad 4.2 répond à diverses exigences en matière d'implantation, notamment la construction de routes, les levés de lignes électriques, le contrôle du nivellement de sites, les applications CAO et l'implantation ferroviaire, améliorant considérablement l'efficacité des levés d'ingénierie.
Piquet de construction de la route
Pour les projets d'ingénierie des tracés, de conservation de l'eau et de construction d'infrastructures d'approvisionnement en eau
Étude des lignes électriques
Sélection complète du tracé de la ligne électrique, conception du levé topographique et mesure de la section de fondation du pylône
Contrôle de l'élévation du site
nivellement de terrain et conception d'élévation de jardin, affichage en temps réel des déblais et remblais
Application CAO
Importation et édition de fichiers CAO, importation directe de dessins pour l'implantation de routes
Pourquoi choisir Stonex S9Ⅱ
Récepteur GNSS géodésique pour projets de levés exigeants
Précision géodésique
Prend en charge à la fois les levés RTK en temps réel et les levés statiques post-traitement pour la construction de réseaux de contrôle.
Conception à double batterie remplaçable à chaud
Remplacement de la batterie sur le terrain sans coupure de courant, garantissant un fonctionnement continu et de longue durée.
Radio UHF intégrée – Compatible avec les rovers de base
Aucune radio externe n'est requise ; peut servir de rover ou de station de base dès sa sortie de l'emballage.
Robustesse IP67 de l'alliage de magnésium
Résistant aux chocs, à la poussière et à l'eau, il s'adapte à la pluie, à la boue et aux conditions complexes des chantiers.
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S9Ⅱ
| Article | Récepteur GNSS S9Ⅱ |
|---|---|
| Constellations prises en charge | GPS, GLONASS, BeiDou-2/3, Galileo, QZSS, SBAS |
| Précision horizontale RTK | 8 mm + 1 ppm RMS |
| Précision verticale RTK | 15 mm + 1 ppm RMS |
| Précision horizontale statique | 2,5 mm + 0,5 ppm RMS |
| Précision verticale statique | 5 mm + 0,5 ppm RMS |
| Levé d'inclinaison IMU | En option (version S9Ⅱ ATLAS, max. 70°) |
| Radio UHF interne | Puissance réglable de 0,5 à 1 W, fréquence de 410 à 470 MHz |
| Communication | Bluetooth, Wi-Fi, ports E/S multi-LEMO |
| Taux de mise à jour de la position | Jusqu'à 20 Hz |
| Stockage | Mémoire interne de 8 Go, compatible avec les formats DAT et RINEX. |
| Niveau de protection | IP67, résistance à la chute de 2 mètres entre deux poteaux |
| Température de fonctionnement | ‑30℃ ~ +65℃ |
| Poids | 1,1‑1,2 kg (avec batterie) |
| Batterie | Deux batteries intelligentes remplaçables à chaud de 3400 mAh |
| Logiciel | Gestion du récepteur SurPad / Web‑UI |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S9 II
| CARACTÉRISTIQUES DU RÉCEPTEUR | |||
|---|---|---|---|
| Modèle | S9 II ATLAS | S9 II AL | S9 II PRO |
| Suivi des signaux satellites | BeiDou : B1 / B2 / B3 GPS : L1CA / L2E / L2C / L5 GLONASS : L1CA / L2CA / L3CA Galilée : E1 / E5A / E5B / E5AltBOC / E6 IRNSS : L5 QZSS : L1CA / L1SAIF / L1C / L2C / L5 / LEX SBAS : L1CA / L5 | ||
| Service PPP | Précision de la Chine* | Précision de la Chine* | Trimble RTX* |
| Chaînes | 394 | 394 | 336 |
| Continuité des PPP | Standard pour la série complète | ||
| Système opérateur | Système d'exploitation Linux avec fonction d'interface Web | ||
| Temps d'initialisation | |||
| Débit de sortie de données | Fréquence standard : 5 Hz, fréquence maximale : 50 Hz | ||
| Fiabilité de l'initialisation | > 99,99% | ||
| ASPECT DU RÉCEPTEUR | |||
| Apparence | Conception circulaire ergonomique | ||
| Bouton | Clé d'alimentation | ||
| Indicateurs LED | Satellite, signal de liaison de données, niveau de batterie, Bluetooth | ||
| SPÉCIFICATIONS DE PERFORMANCE | |||
| Précision des levés statiques | Horizontal : ±(2,5 mm +1 ppm) RMS Verticale : ±(5 mm +1 ppm) RMS | ||
| Précision RTK | Horizontal : ±(8 mm +1 ppm) RMS Verticale : ±(15 mm +1 ppm) RMS | ||
| Précision du PPP | Horizontal : 5 cm Vertical : 10 cm | Horizontal : 5 cm Vertical : 10 cm | Horizontal : 4 cm Vertical : 8 cm |
| SPÉCIFICATIONS ÉLECTRIQUES | |||
| Consommation électrique de l'hôte | 3,0 W | ||
| Capacité de la batterie | 3400 mAh *2, 7,2 V, compatible avec le remplacement à chaud | ||
| Temps de fonctionnement | 15 h (mode statique) ; 12 h (mode base mobile) | ||
| Entrée d'alimentation externe | Compatible ; rechargeable via une batterie externe standard | ||
| Bulle électronique | Soutenu | ||
| SPÉCIFICATIONS PHYSIQUES | |||
| Dimensions | 156 mm * 76 mm | ||
| Poids | 1,2 kg | ||
| Matériau du boîtier | Boîtier en alliage de magnésium | ||
| Température de fonctionnement | -30℃ ~ +60℃ | ||
| Température de stockage | -40℃ ~ +80℃ | ||
| Humidité | 100 % sans condensation | ||
| Protection contre l'eau et la poussière | IP67 (immersion sous-marine de 30 minutes à 1 mètre de profondeur) | ||
| Résistance aux chocs | Résiste à la chute d'une perche de 2 m sur une surface en bois dur | ||
| STOCKAGE DE DONNÉES STATIQUES | |||
| Format de stockage | Cela / Rinex | ||
| Capacité de stockage | Mémoire interne de 8 Go en standard, extensible | ||
| Mode de stockage | Enregistrement simultané de données en double format | ||
| Méthode de téléchargement | Téléchargement USB et téléchargement de l'interface Web | ||
Spécifications techniques du contrôleur industriel Android P9 II
| SPÉCIFICATIONS MATÉRIELLES | |
|---|---|
| Dimensions | L 194,0 mm × l 90 mm × H 39,5 mm |
| Poids | 570 g (avec batterie) |
| Processeur | Qualcomm Snapdragon 210, quadricœur 1,1 GHz |
| BÉLIER | 1 Go de mémoire DDR3 haute vitesse (Version haut de gamme : 2 Go) |
| Stockage interne | 8 Go de mémoire interne (Version haut de gamme : 16 Go) |
| stockage externe | Extension de carte SD jusqu'à 128 Go |
| Afficher | Écran semi-transflectif TFT Blanview de 4,3 pouces, résolution WVGA de 480 × 800 pixels |
| Batterie | Batterie Li-ion amovible 3400 mAh, 7,2 V, 24,48 Wh, autonomie supérieure à 10 heures |
| Clavier | Clavier physique alphanumérique multifonction complet |
| SPÉCIFICATIONS ENVIRONNEMENTALES | |
| Protection contre les infiltrations | IP67 |
| Température | Température de fonctionnement : -30 °C à +60 °C Stockage : -40℃ à +80℃ |
| Humidité | 5 % à 95 % sans condensation |
| Résistance aux chutes | Résister à la chute d'une perche de 1,5 m sur une surface dure en béton |
| COMMUNICATION DE DONNÉES | |
| Wi-Fi | Wi-Fi 802.11b/g/n |
| Bluetooth | Bluetooth 2.1 / Bluetooth 4.1 LE double mode |
| Cellulaire mobile | 4G LTE, CAT 4 (débit descendant maximal de 150 Mbps et débit ascendant maximal de 50 Mbps) Bandes de fréquences prises en charge : LTE FDD : B1/B3/B5/B8 LTE TDD : B38/B39/B40/B41 TD-SCDMA : B34/B39 WCDMA : B1/B8 CDMA : BC0 GSM : 900/1800 MHz |
| SYSTÈME OPÉRATEUR | |
| Version du système d'exploitation | Android 5.1 (Version haut de gamme : Android 7.1) |
