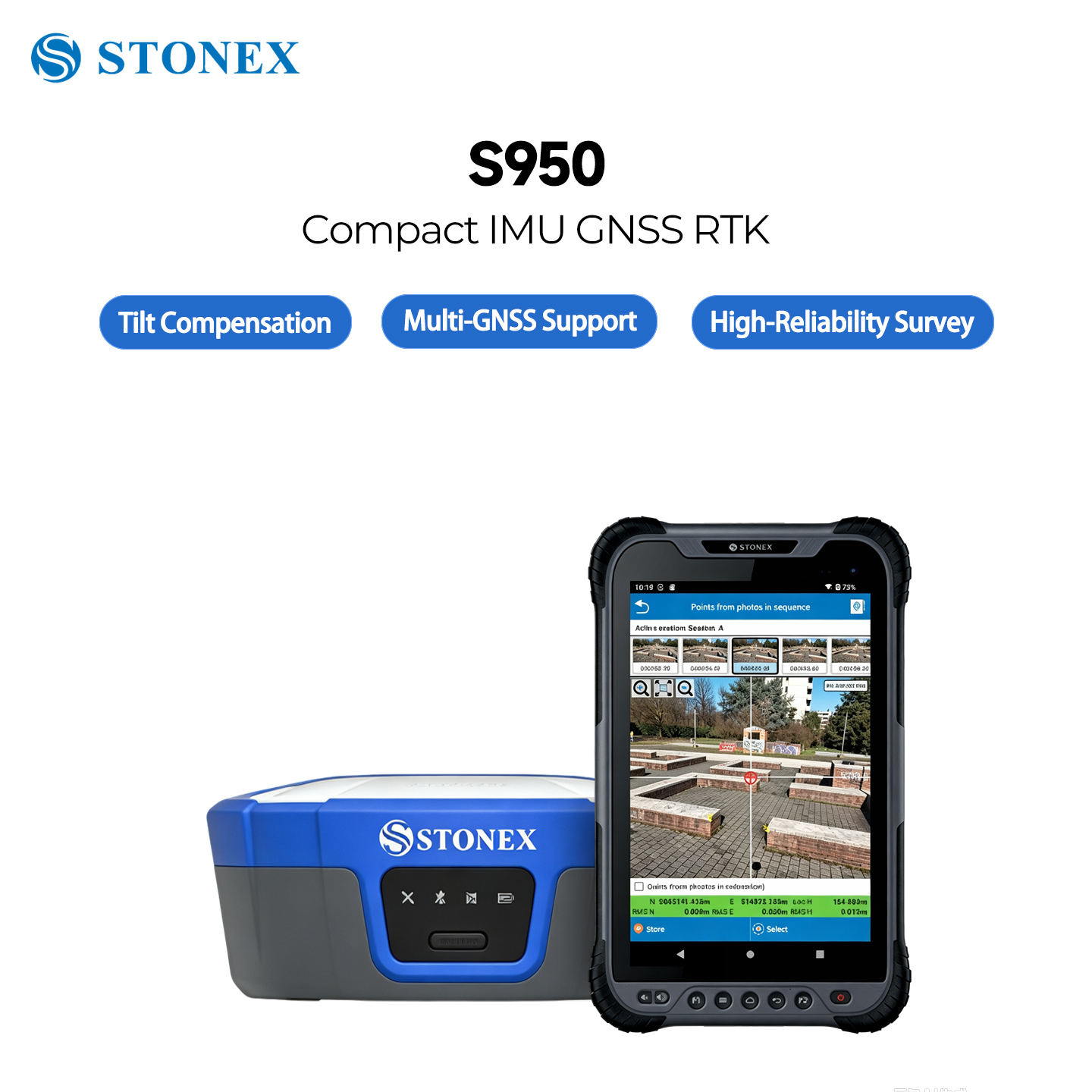

Récepteur GNSS RTK Stonex S950, 1408 canaux multi-constellation, télémétrie laser et implantation jusqu'à 30 m, guidage visuel AR à double caméra, inclinométrie IMU ±60°, équipement topographique IP68
Caractéristiques principales
Récepteur GNSS haute performance avec inclinomètre IMU, télémètre laser et double caméra pour les projets de levés topographiques complexes
1408 CANAUX MULTI-CONSTELLATION
Compatible avec les systèmes GPS, GLONASS, Galileo, BeiDou, QZSS et IRNSS. Performances de positionnement fiables même dans des environnements complexes et encombrés.
MESURE D'INCLINAISON IMU À 60°
Compensation d'inclinaison du pôle jusqu'à ±60°, sans centrage de la bulle. Compensation d'inclinaison haute précision : 5 mm + 0,3 mm/°.
TÉLÉMÈTRE LASER INTÉGRÉ
Télémètre laser vert intégré, portée de mesure maximale de 30 m. Mesurez des points inaccessibles sans avoir besoin d'un poteau.

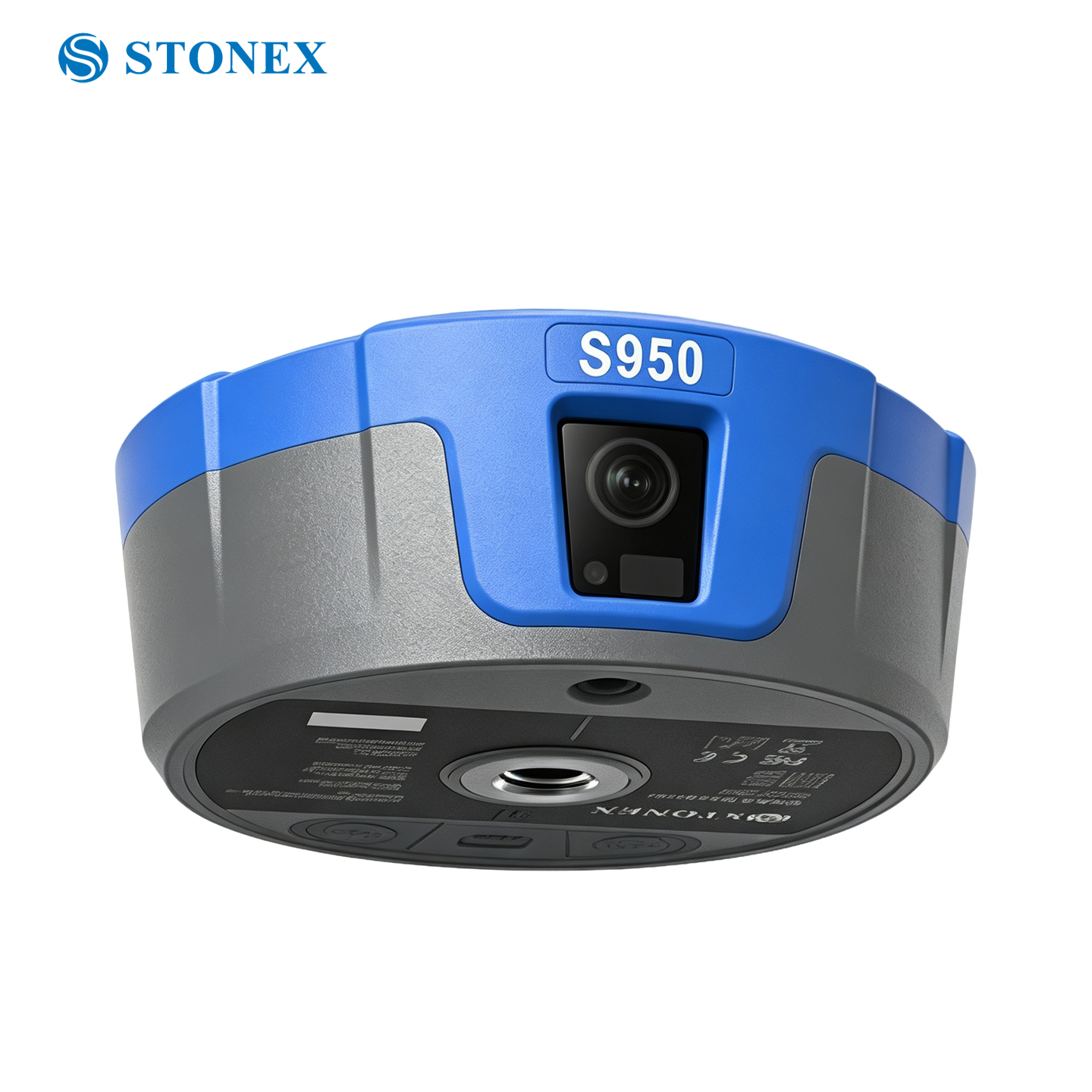

DOUBLE CAMÉRA AR SPIDEROUT
Système de piquetage visuel en réalité augmentée à double caméra, superposition des points de piquetage sur la vue caméra en temps réel pour une navigation intuitive sur le terrain.
RADIO UHF / LORA 2W + MODEM 4G
Radio UHF/LoRa interne de 2 watts, modem 4G LTE mondial, Bluetooth 5.0 et Wi-Fi pour une réception de correction RTK flexible.
BOÎTIER ROBUSTE IP67
Résistant à la poussière et à l'eau (IP67), résistance aux chutes de 2 mètres, poids de seulement 810 g, mémoire interne de grande capacité de 64 Go.
Laser et vision, un seul récepteur
Mesurez là où vous ne pouvez pas aller
Mesurez là où vous ne pouvez pas aller

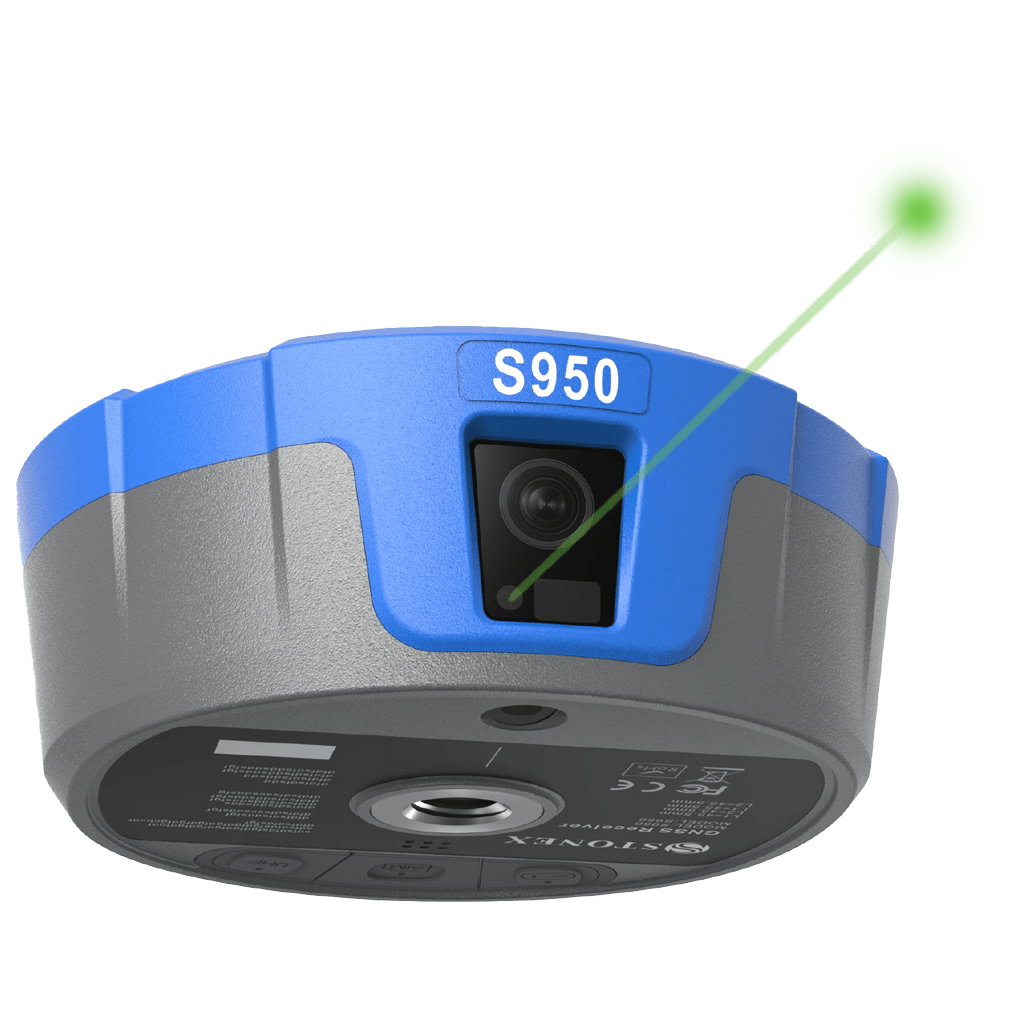

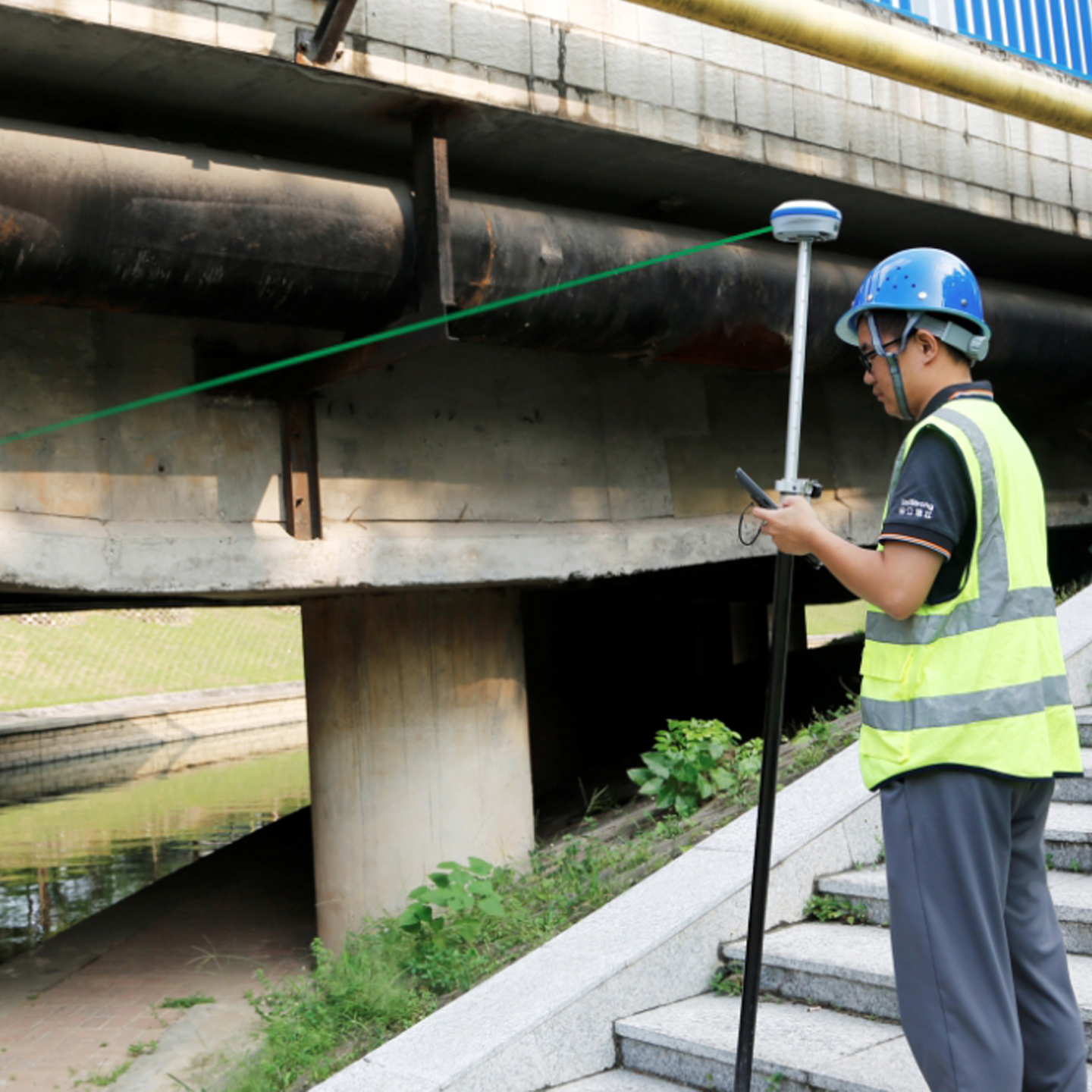

Le S950 est équipé d'un télémètre laser vert intégré. Le faisceau laser est dirigé vers le point cible et calcule les coordonnées GNSS en combinant la position GNSS et IMU. Vous pouvez ainsi obtenir les coordonnées de points inaccessibles sans avoir à vous déplacer physiquement sur place.
Associé à un système de piquetage à réalité augmentée à double caméra, le guidage visuel en situation réelle aide les géomètres à localiser rapidement les cibles de piquetage. Idéal pour les falaises, les façades de bâtiments, les regards et autres objets difficiles d'accès.
Fonctionnalités de performance principales
Suivi multi-constellation à 1408 canaux
1408 canaux de suivi, compatible avec l'ensemble des signaux de constellation, notamment GPS, GLONASS, BeiDou, Galileo, QZSS et IRNSS. Performances de positionnement fiables même dans des environnements complexes et encombrés.
Système de surveillance AR intégré avec laser et double caméra
Ce système combine un laser vert et l'imagerie. Les points de piquetage laser s'affichent en temps réel sur la vue en direct. Les utilisateurs peuvent localiser rapidement les cibles grâce aux points laser visibles, ce qui améliore l'efficacité du piquetage sur le terrain.
Connectivité complète et construction robuste
Télémètre laser vert intégré, portée de mesure maximale jusqu'à 30 m. Système de piquetage visuel AR à double caméra, visualisez les points de piquetage sur une image en direct, mesurez efficacement les points de décalage inaccessibles.

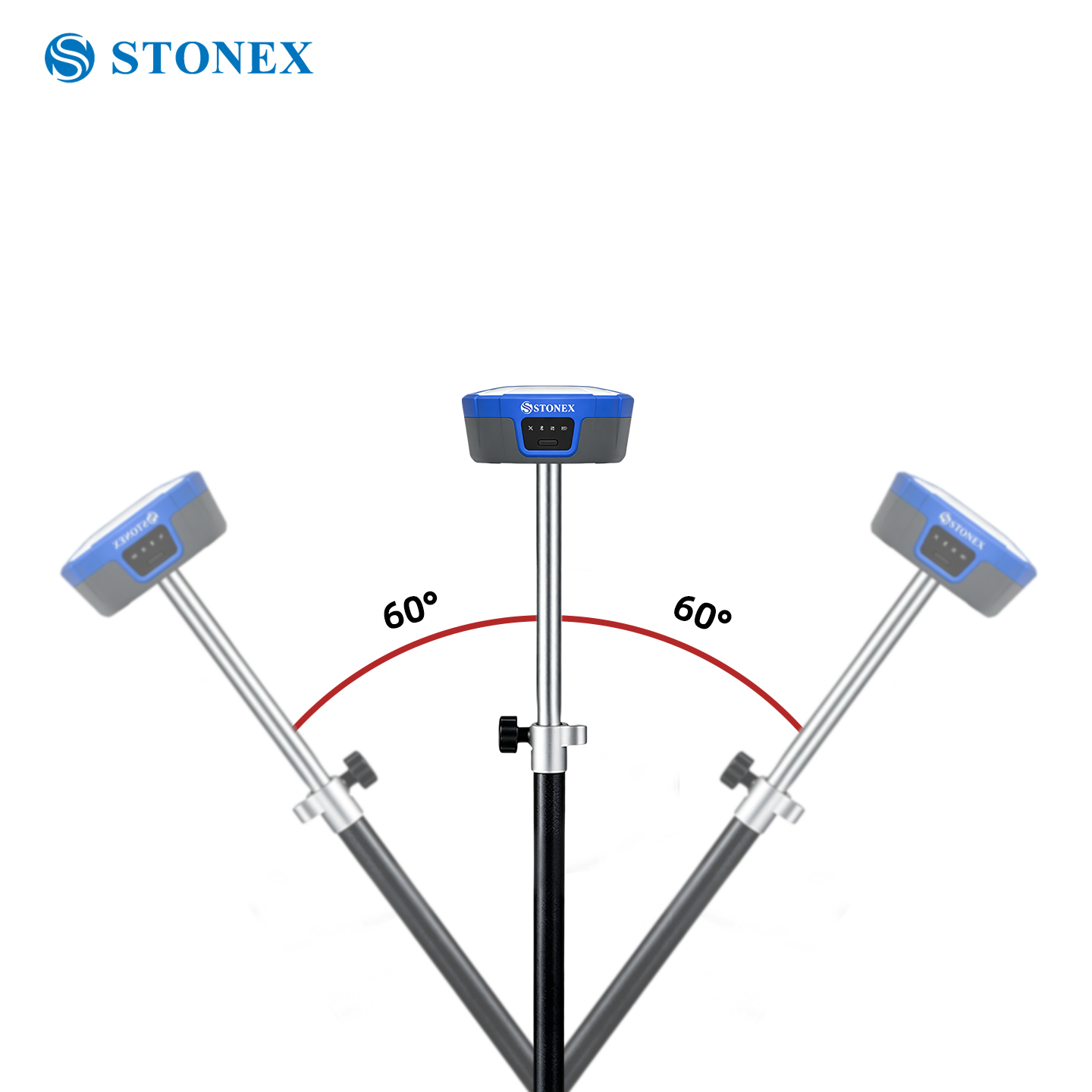

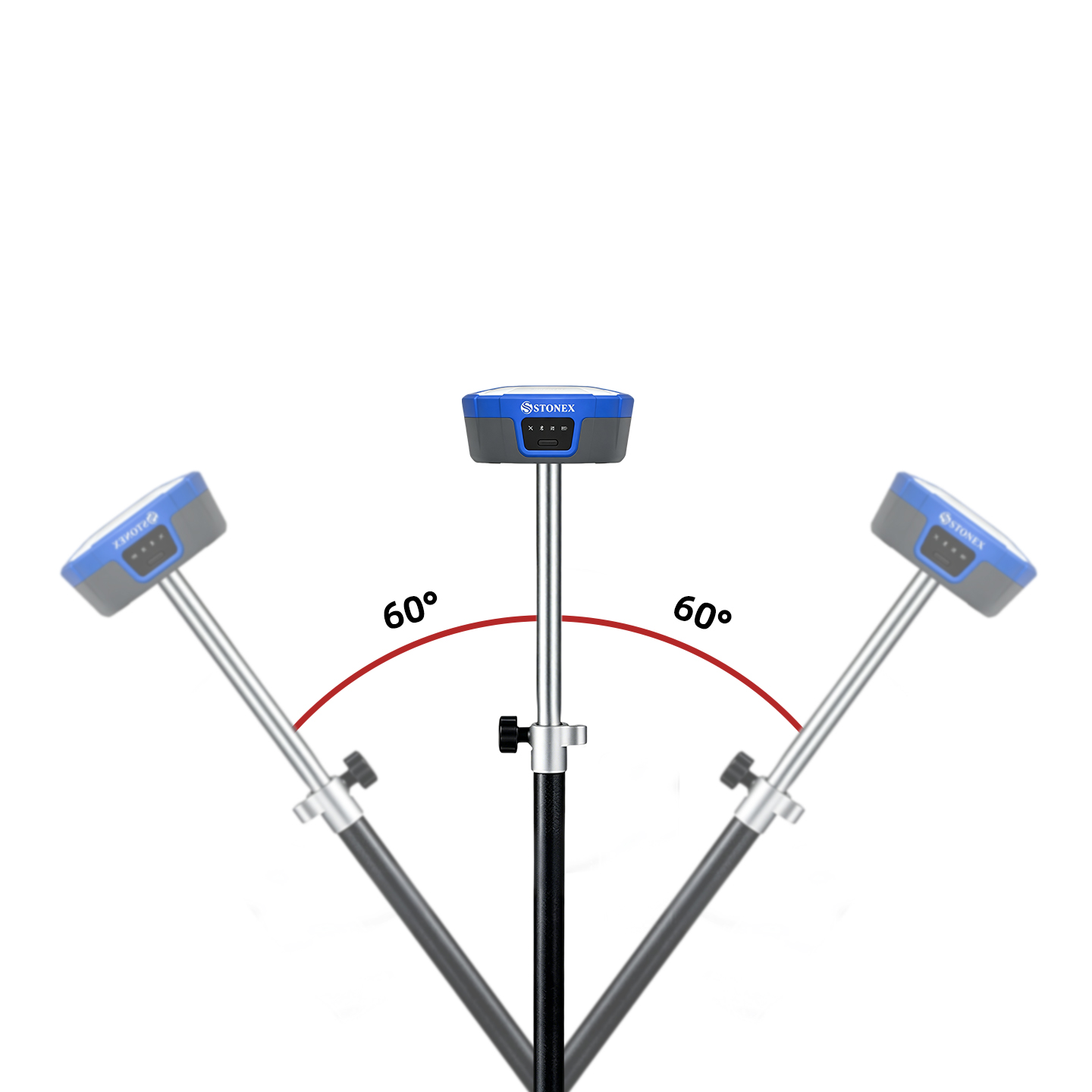

Mesure d'inclinaison IMU à 60°
Capteur IMU haute performance intégré, supporte une inclinaison de la perche jusqu'à ±60°, sans centrage de la bulle nécessaire. Mesure instantanée même lorsque la perche est inclinée, améliorant considérablement l'efficacité des levés topographiques.
Compensation d'inclinaison de haute précision : 5 mm + 0,3 mm/°
Accessoires compatibles
Accessoires compatibles pour des solutions d'arpentage complètes

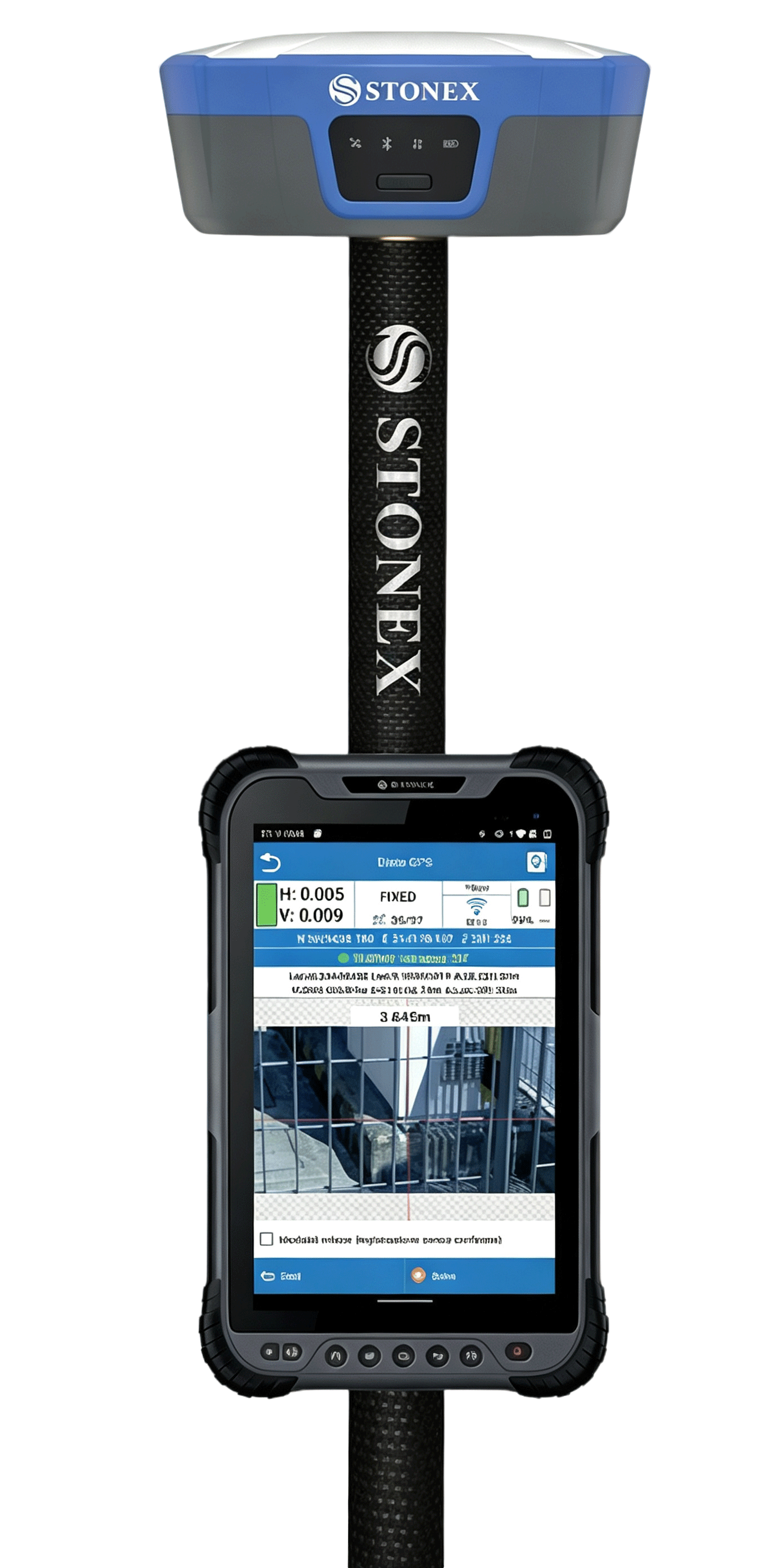

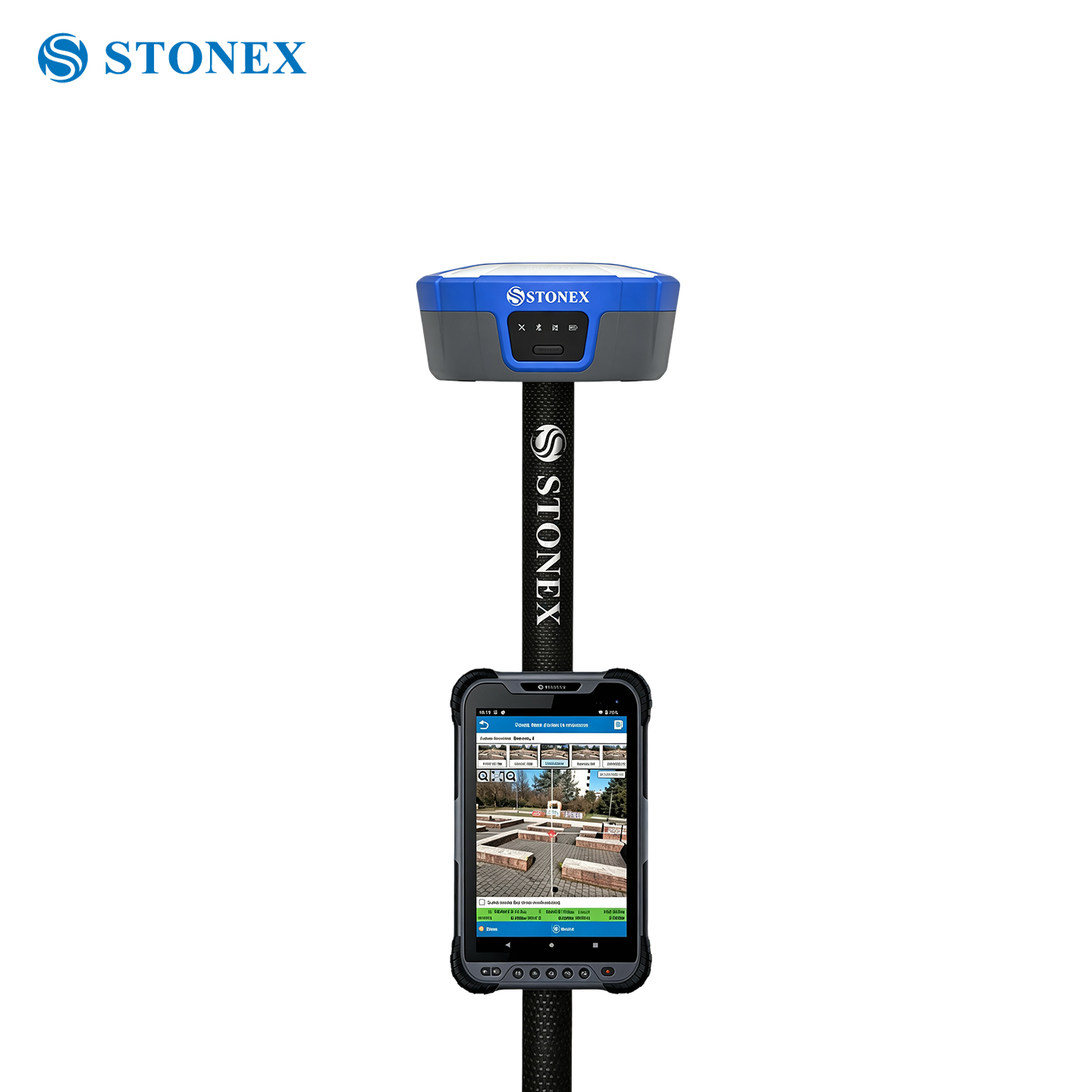

Contrôleur portatif d'arpentage
Collecteur de données de terrain utilisant le logiciel Cube‑a
Station de base GNSS
Pour le mode de fonctionnement des levés RTK base-rover
Poteau d'arpentage en fibre de carbone
Mât de levé léger pour l'installation du rover
Antenne externe à gain élevé
Amélioration de la portée des communications radio UHF
Pourquoi choisir Stonex S950 ?
Système GNSS mobile à vision laser intégré pour les levés topographiques modernes en conditions complexes
Mesure laser sans contact
Un laser vert de 30 mètres permet une mesure sûre des points inaccessibles physiquement, élargissant ainsi les limites des capacités d'arpentage.
Flux de travail AR à double caméra
Guidage visuel en situation réelle pour le repérage des lieux, réduction des coûts d'apprentissage et amélioration de l'efficacité du travail sur le terrain.
Connectivité complète
Radio UHF/LoRa 2W plus modem 4G intégré, prend en charge les modes RTK base-rover et réseau NTRIP.
Conception compacte et robuste
Boîtier léger de 810 g, protection de qualité industrielle IP67, adapté aux relevés extérieurs intensifs d'une journée entière.
Spécifications techniques
Fiche technique officielle du récepteur GNSS Stonex S950
| Article | Récepteur GNSS S950 |
|---|---|
| Canaux GNSS | 1408 canaux multi-constellation |
| Constellations prises en charge | GPS, GLONASS, Galilée, BeiDou, QZSS, IRNSS, SBAS |
| Compensation d'inclinaison de l'IMU | ±60°, précision : 5 mm + 0,3 mm/° |
| Télémètre laser | Portée maximale 30 m, laser vert |
| Système de caméra | Double caméra pour la surveillance en réalité augmentée et la mesure visuelle |
| Radio interne | UHF/LoRa 2W 410-470 MHz |
| Communication | 4G LTE, Bluetooth 5.0, Wi-Fi |
| Mémoire interne | 64 Go |
| Niveau de protection | IP67, résistance aux chutes de 2 mètres |
| Température de fonctionnement | ‑40℃ ~ +65℃ |
| Poids | 810 g |
| Autonomie de la batterie | Jusqu'à 10 heures de fonctionnement continu |
| Logiciel de base | Cube – un logiciel d'enquête |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du récepteur GNSS Stonex S950
| RÉCEPTEUR | |
|---|---|
| suivi des signaux satellites | GPS : L1 C/A, L2P, L2C, L5 GLONASS : L1, L2, L3 BEIDOU : B1I, B2I, B3I, B1C, B2a, B2b GALILÉE : E1, E5a, E5b, E6 QZSS : L1, L2, L5, L6 IRNSS : L5 SBAS |
| PPP | PPP B2B, HAS |
| Chaînes | 1408 |
| Taux de position | Jusqu'à 50 Hz |
| Réacquisition du signal | |
| Initialisation du signal RTK | |
| Démarrage à chaud | Généralement |
| Fiabilité de l'initialisation | > 99,9 % |
| Mémoire interne | 64 Go |
| Taux IMU | 200 Hz |
| Plage d'inclinaison | ANGLE ±60° |
| RTK + IMU | 5 mm + 0,3 mm/° |
| POSITIONNEMENT | |
| Levés statiques de haute précision | Horizontal : 2,5 mm +0,5 ppm RMS Verticale : 3,5 mm +0,5 ppm RMS |
| Cinématique en temps réel ( | RTK fixe horizontal : 8 mm +1 ppm RMS RTK fixe vertical : 15 mm + 1 ppm RMS |
| Précision du PPP | |
| Précision SBAS | |
| ANTENNE GNSS INTÉGRÉE | |
| Description | Antenne multi-constellation de haute précision, centre de phase nul, avec carte de suppression des trajets multiples interne |
| RADIO INTERNE | |
| Taper | Tx‑ Rx 2 W |
| Gamme de fréquences | 420‑470 MHz |
| Espacement des canaux | 12,5 kHz / 25 kHz |
| Gamme | 3 à 4 km en milieu urbain Jusqu'à 10 km dans des conditions optimales |
| MODEM INTERNE | |
| Groupe | LTE FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE TDD : B38/B39/B40/B41 UMTS : B1/B2/B4/B5/B6/B8/B19 GSM : B2/B3/B5/B8 Carte Nano SIM |
| SOUS LA CAMÉRA | |
| Résolution | 5 MP |
| Fréquence d'images | 20 images/s |
| Champ de vision | 76° |
| CAMÉRA ARRIÈRE | |
| Résolution | 2 MP |
| Fréquence d'images | 20 images/s |
| Champ de vision | 52° |
| LASER | |
| Couleur | Vert |
| Précision | 2 mm |
| Précision RTK+Laser | 2,5 cm‑5 m / 4 cm‑10 m |
| Gamme | 30 m |
| COMMUNICATION | |
| Connecteurs d'E/S | USB-C pour le chargement et le transfert de données |
| Bluetooth | 2.1 + EDR, V5.2 |
| Wi-Fi | 802.11 a/ac/b/g/n |
| Interface utilisateur Web | Pour mettre à jour le logiciel, gérer l'état et les paramètres, télécharger des données, vous pouvez utiliser un smartphone ou tout autre appareil électronique compatible Wi-Fi. |
| Sorties de référence | RTCM 3.x |
| Sorties de navigation | NMEA 0183 |
| ALIMENTATION ÉLECTRIQUE | |
| Batterie | Batterie intégrée, 7000 mAh |
| Pouvoir | 12 V CC |
| Temps de travail | Jusqu'à 10 heures |
| Temps de charge | En général 4 heures |
| SPÉCIFICATIONS PHYSIQUES | |
| Dimensions | Ø 142 × 59 mm |
| Poids | 810 g |
| Température de fonctionnement | -40 ℃ à 65 ℃ (-40 ℉ à 149 ℉) |
| Température de stockage | -40 ℃ à 80 ℃ (-40 ℉ à 176 ℉) |
| Étanche à l'eau et à la poussière | IP67 |
| Résistance aux chocs | Conçu pour résister à une chute de 2 m sur un parquet sans dommage |
| Humidité | 100 % sans condensation |
