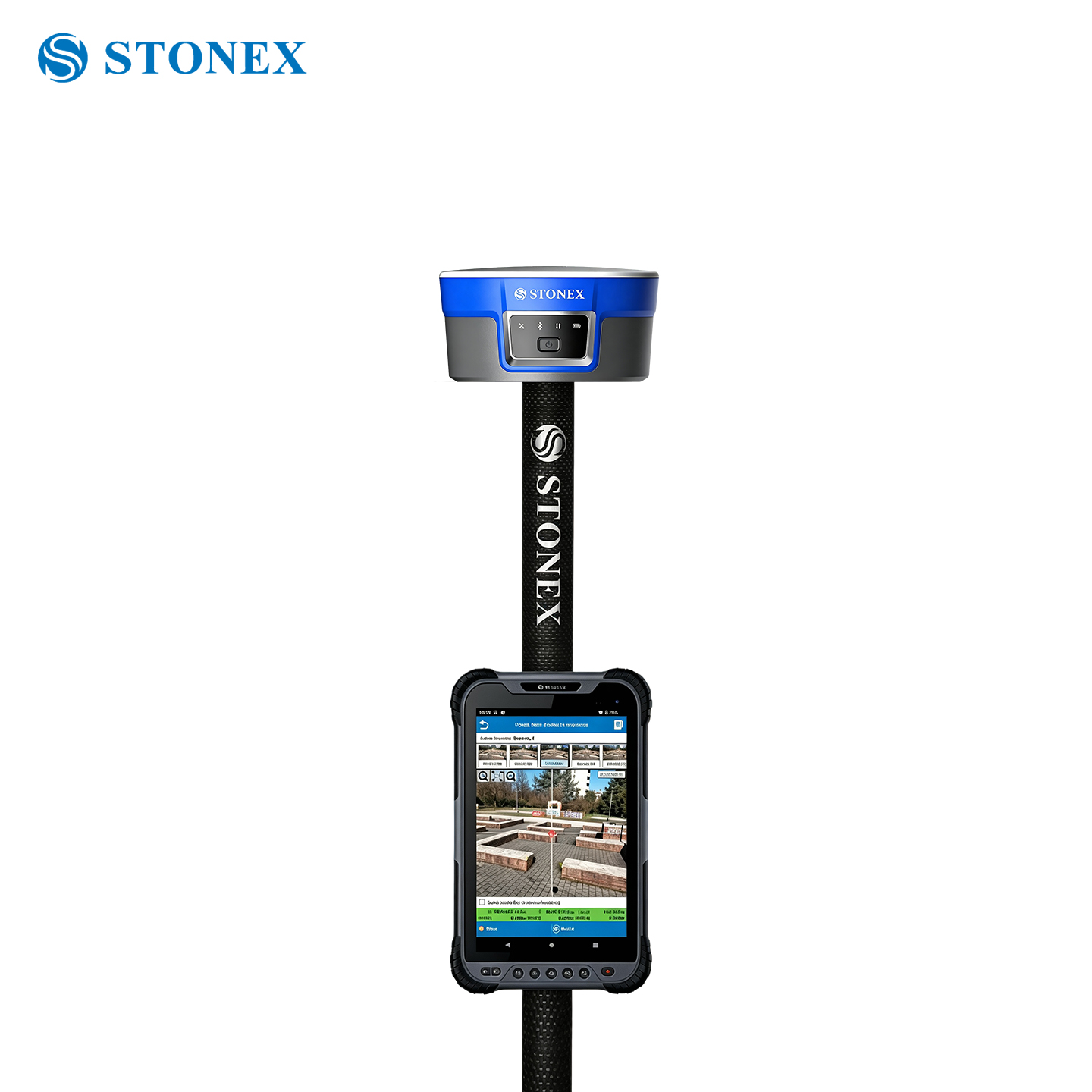

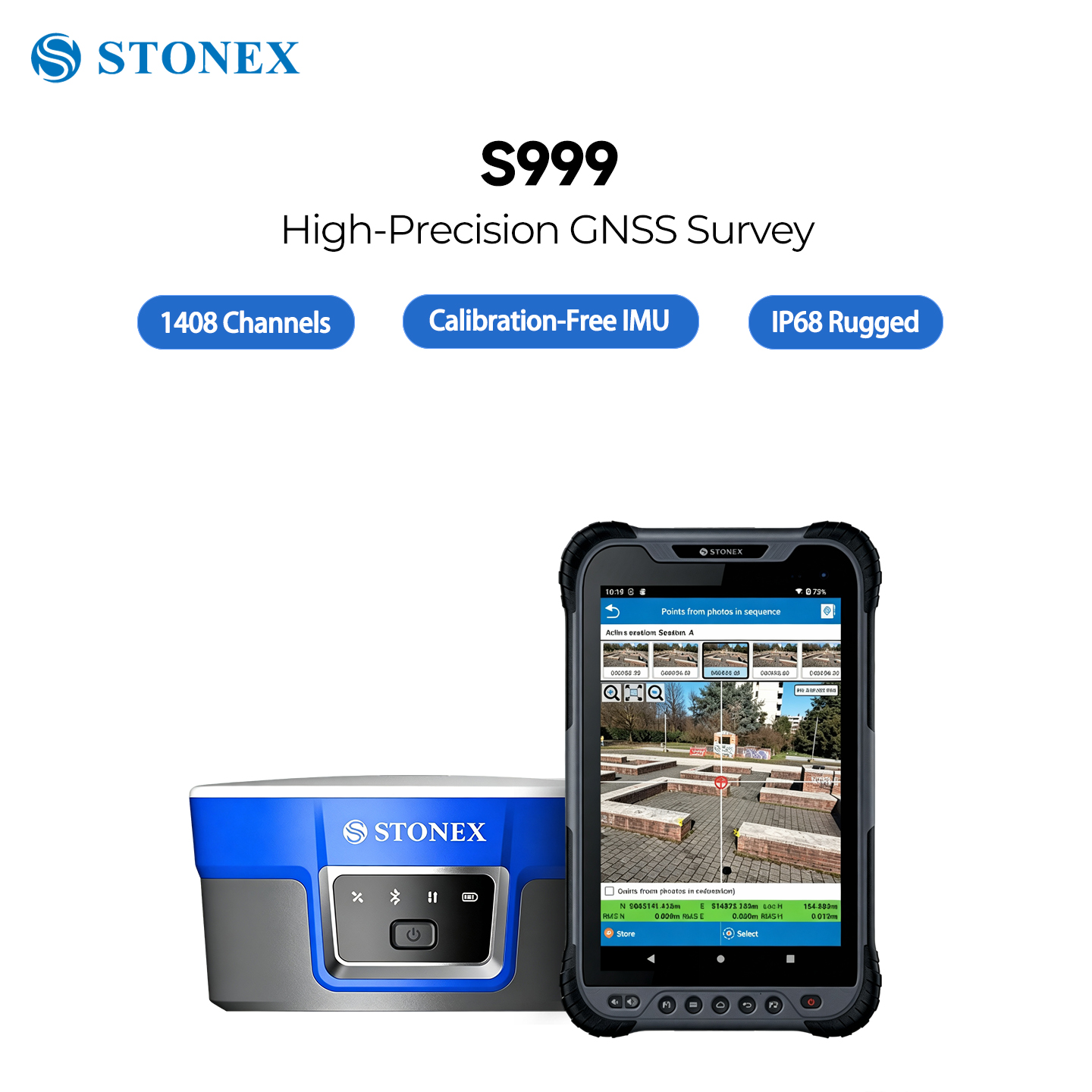

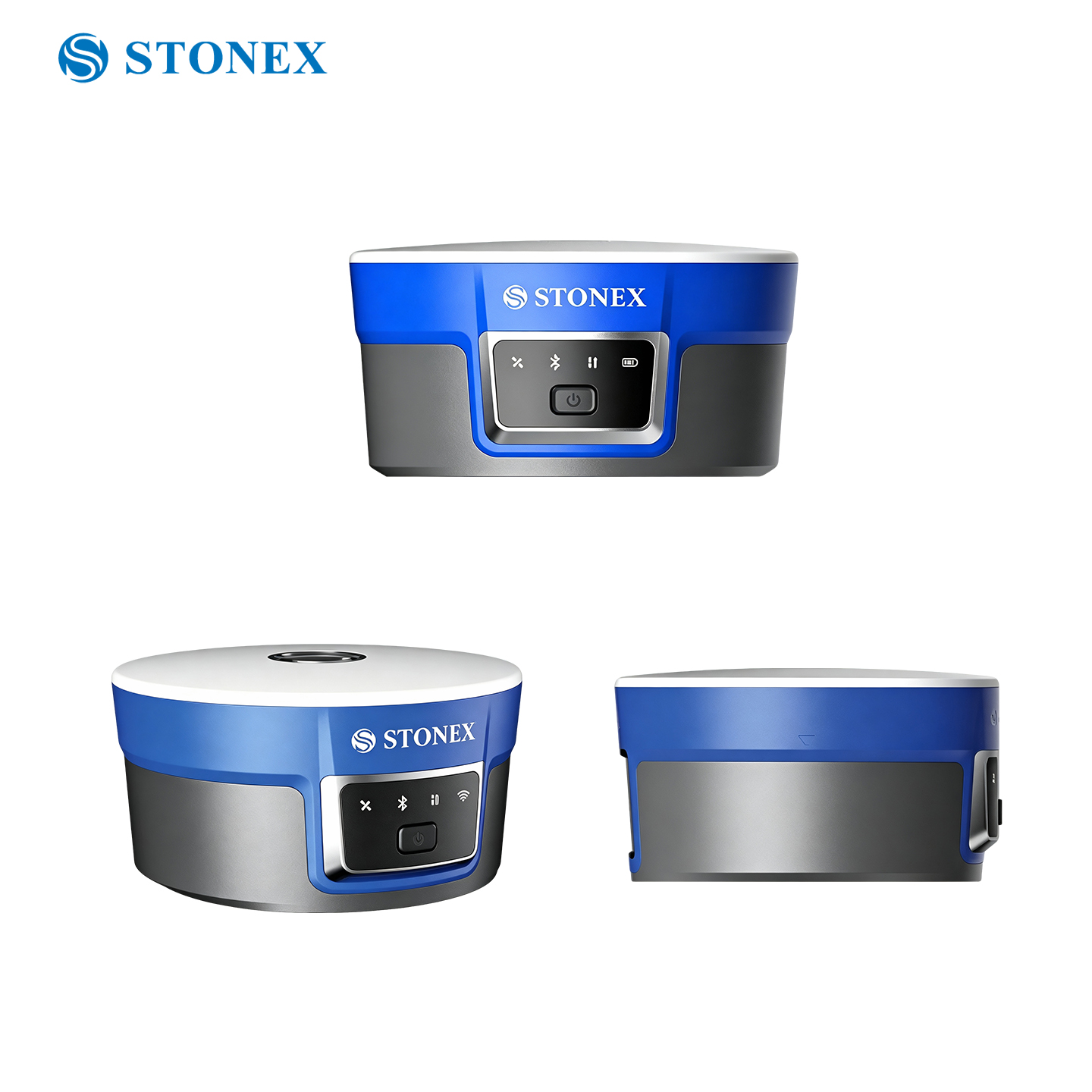

Récepteur GNSS RTK STONEX S999, système de piquetage visuel à double caméra, levé d'inclinaison IMU 1408 canaux
Récepteur GNSS S999
Le S999, doté de 1 408 canaux multi-constellation, garantit un positionnement précis et fiable. Son modem 4G intégré et sa radio UHF bi-fréquence de 1 watt assurent une connectivité stable. Son centrale inertielle avancée permet des mesures inclinées jusqu’à 60°. Ses deux caméras facilitent les opérations d’implantation visuelle et de photogrammétrie pour les levés topographiques modernes.
Caractéristiques principales
Matériel de pointe pour une productivité accrue dans les environnements d'enquêtes de terrain exigeants
MULTI-CONSTELLATION 1408 CANAUX
Compatible avec les systèmes GPS, GLONASS, Galileo, BeiDou, QZSS et IRNSS. Offre des performances de positionnement robustes et fiables même dans des conditions GNSS complexes.

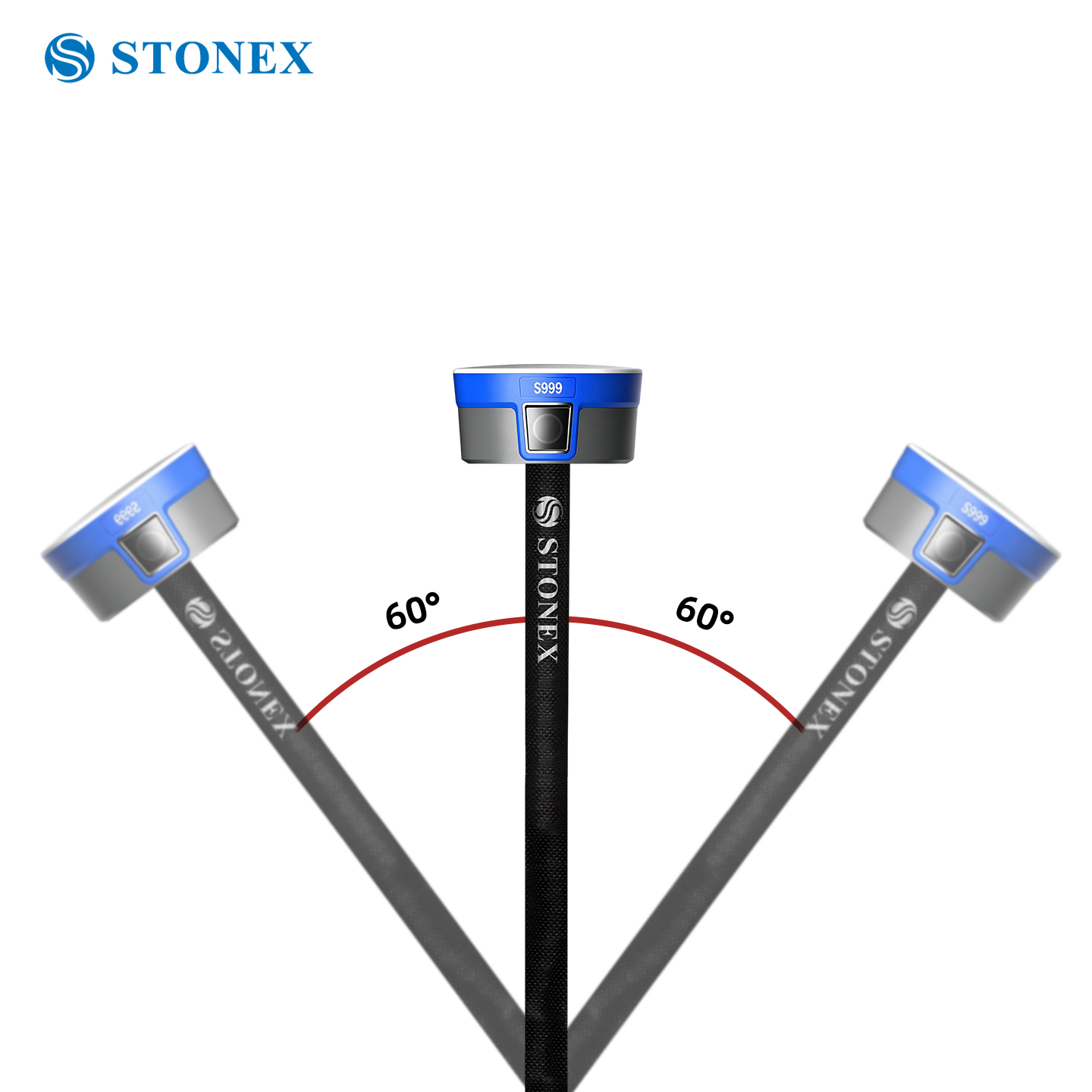

TECHNOLOGIE IMU INCLINAISON 60°
Compensation automatique de l'inclinaison de la perche jusqu'à 60°, initialisation rapide, augmentation de la productivité sur le terrain jusqu'à 40 % pour les tâches d'arpentage quotidiennes.
SURVEILLANCE VISUELLE / RÉALISATION AMÉRICAIN
Caméra frontale pour le repérage visuel, basculement automatique vers la caméra inférieure pour un cadrage précis. Le logiciel Cube-a affiche en temps réel la direction et la distance jusqu'au point cible.
MESURER LES POINTS INACCESSIBLES
Enregistrez des vidéos sur site, extrayez des images, alignez les points cibles. Cube-a calcule instantanément les coordonnées ; prend en charge les flux de travail de mesure hors ligne.
NUAGE DE POINTS ET MODÈLE 3D DE MAILLAGE
Exportez les séquences capturées vers Cube‑3D ou traitez-les en semi-temps réel dans Cube‑a v7 pour générer des modèles d'arpentage 3D de nuages de points et de maillages.
MODEM UHF + 4G À DOUBLE FRÉQUENCE
Radio UHF 1 W (410-470 MHz et 902,4-928 MHz). Le modem 4G intégré assure une connectivité stable et une portée étendue.
Robuste, étanche IP68 et de taille compacte
Boîtier étanche à l'eau et à la poussière (IP68). Petit et léger pour une portabilité optimale dans les environnements d'inspection extérieurs difficiles.

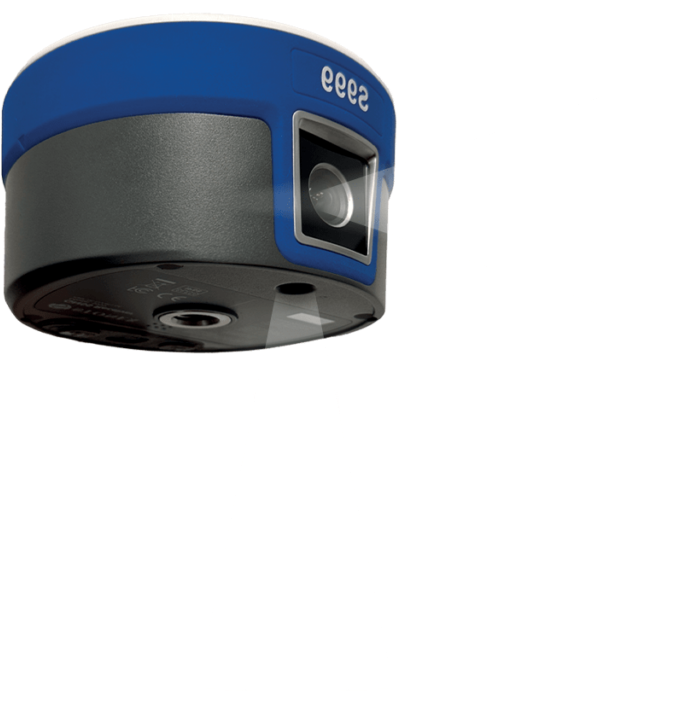

DOUBLE CAMÉRA
Deux caméras embarquées dédiées au guidage visuel pour l'implantation et aux applications de photogrammétrie afin d'élargir les possibilités de levés topographiques.

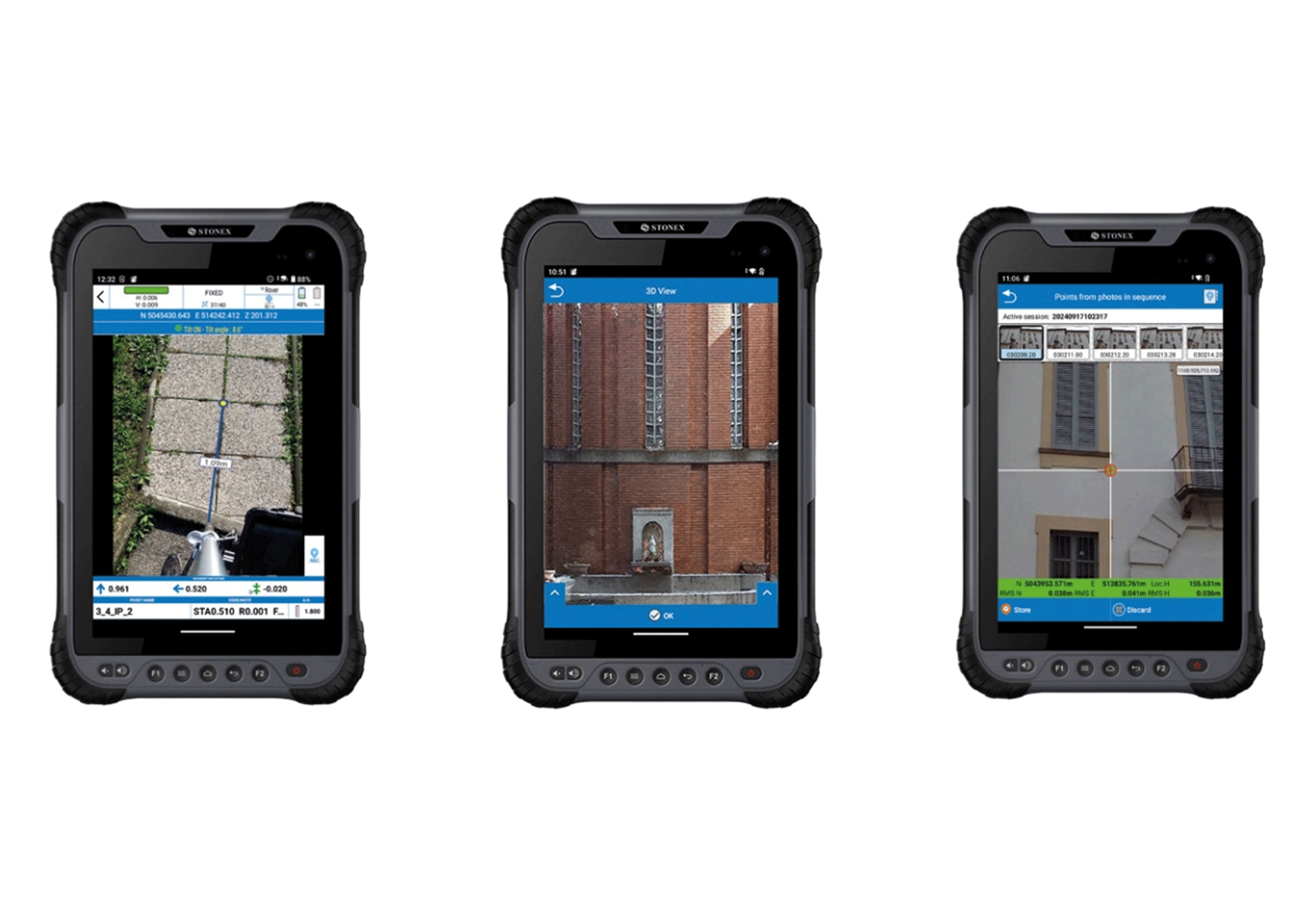

Flux de travail d'enquête visuelle
Des flux de travail puissants à double caméra grâce au logiciel Cube
surveillance visuelle
La caméra frontale simplifie le piquetage en affichant clairement la zone environnante, facilitant ainsi l'identification précise du point d'intérêt. À mesure que vous vous approchez, elle bascule automatiquement sur la caméra inférieure pour un cadrage précis, garantissant des mesures fiables. L'interface de Cube-a utilise des aides visuelles pour guider les géomètres vers l'emplacement exact du piquetage. Un affichage graphique indique la direction et la distance jusqu'au point, et s'adapte à l'approche de l'opérateur.
Mesure des points inaccessibles
Le système permet d'enregistrer une vidéo de la zone à mesurer. Le programme extrait plusieurs photos que l'opérateur peut utiliser pour aligner les points de mesure. Cube-a fournit ensuite instantanément les coordonnées calculées, qui peuvent être facilement enregistrées. Les mesures peuvent également être effectuées hors ligne.
nuage de points et maillage
La vidéo capturée d'une zone peut être exportée et importée dans un logiciel de photogrammétrie (Cube-3D) afin de générer un modèle tridimensionnel, comprenant un nuage de points et un maillage. Il est également possible de traiter les données directement dans Cube-a pour un traitement quasi temps réel, produisant ainsi un modèle 3D (nuage de points et maillage). Le relevé ainsi obtenu peut ensuite être visualisé et géré directement sur l'application Android intégrée à Cube-a (v.7).

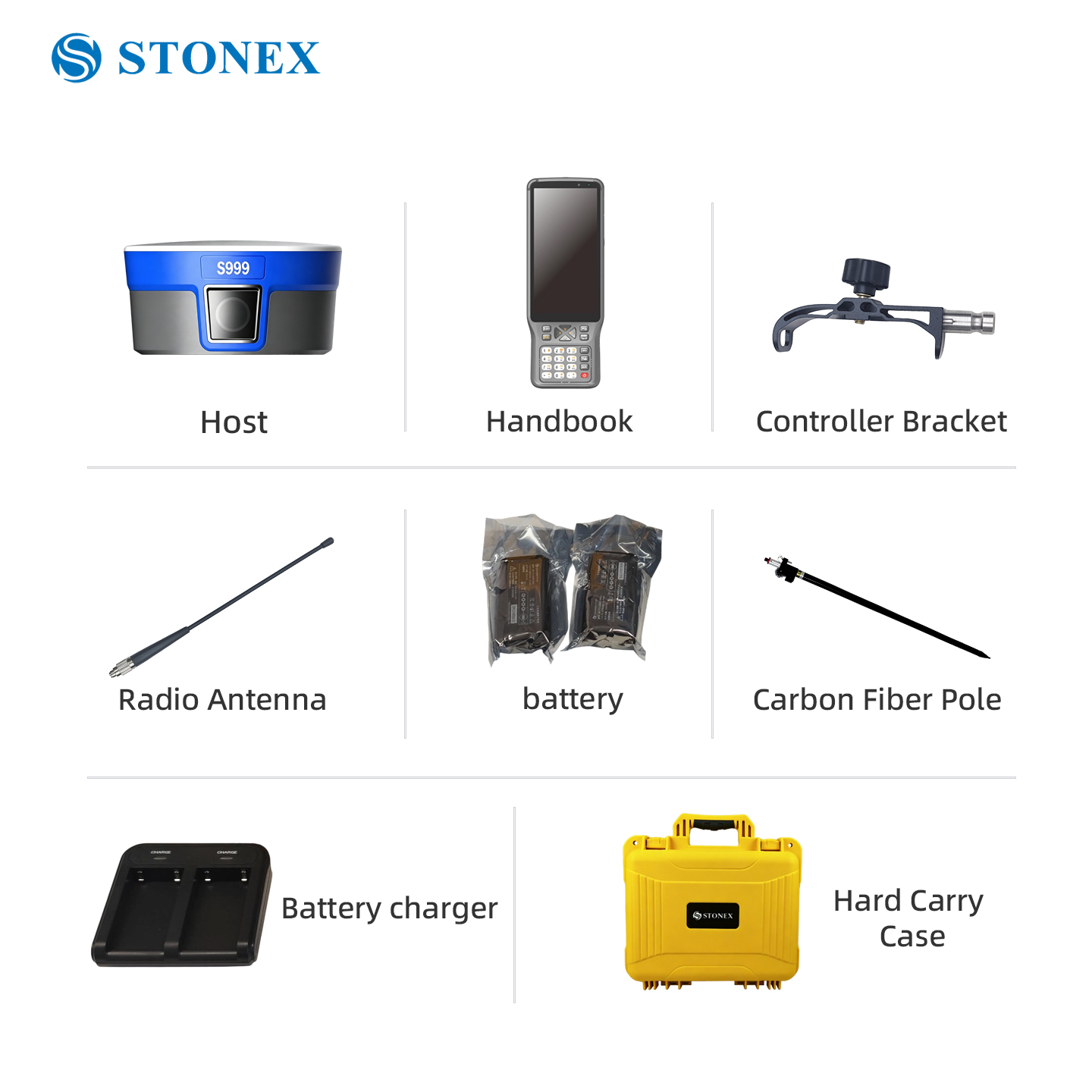

Accessoires compatibles
Accessoires compatibles pour des solutions d'arpentage complètes
Contrôleur d'arpentage
Cube, un logiciel portable de terrain pour l'implantation et l'enregistrement de données
Station de base GNSS
Pour le mode de fonctionnement des levés RTK base-rover
Poteau d'arpentage en fibre de carbone
Poteau léger pour le montage du rover S999
Antenne externe à gain élevé
Amélioration de la portée des communications radio UHF
Pourquoi choisir Stonex S999 ?
Principaux avantages des flux de travail modernes d'enquêtes visuelles
Flux de travail visuel à double caméra
Les deux caméras intégrées prennent en charge le repérage visuel, la mesure hors ligne de points inaccessibles et la photogrammétrie sans matériel externe supplémentaire.
Levé d'inclinaison IMU à 60°
La compensation d'inclinaison à grand angle améliore l'efficacité des levés topographiques jusqu'à 40 % pour les travaux de terrain quotidiens.
Connectivité UHF double fréquence + 4G
Modem UHF double bande intégré de 1 watt et modem 4G pour une transmission de correction RTK flexible dans diverses conditions de terrain.
Durabilité de qualité industrielle IP68
Boîtier compact et léger, étanche à l'eau et à la poussière, conçu pour les missions d'arpentage en extérieur les plus exigeantes.
Spécifications techniques
| Article | Récepteur GNSS S999 |
|---|---|
| Canaux GNSS | 1408 canaux multi-constellation |
| Constellations prises en charge | GPS, GLONASS, Galilée, BeiDou, QZSS, IRNSS |
| Compensation d'inclinaison de l'IMU | Jusqu'à 60°, initialisation rapide |
| Système de caméra | Double caméra pour la surveillance et la photogrammétrie |
| Radio UHF | 1W double fréquence 410‑470 MHz /902,4‑928 MHz |
| Modem | Modem 4G intégré |
| Niveau de protection | IP68 |
| Logiciel de base | Cube-a v7, Cube-3D pour le traitement de modèles 3D |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
STONEX
S999
RÉCEPTEUR GNSS — Spécifications techniques
RÉCEPTEUR
| Paramètre | Spécification |
|---|---|
| suivi des signaux satellites | GPS : L1 C/A, L2P, L2C, L5 GLONASS : L1, L2, L3 BEIDOU : B1I, B2I, B3I, B1C, B2a, B2b GALILÉE : E1, E5a, E5b, E6 QZSS : L1, L2, L5, L6 IRNSS : L5 SBAS |
| PPP | PPP B2B, HAS |
| Chaînes | 1408 |
| Taux de position | Jusqu'à 50 Hz |
| Réacquisition du signal | |
| Initialisation du signal RTK | |
| Démarrage à chaud | Généralement |
| Fiabilité de l'initialisation | > 99,9 % |
| Mémoire interne | 32 Go |
| Taux IMU | 400 Hz |
| Plage d'inclinaison | 0‑60° |
| RTK + IMU | Incertitude horizontale : 5 mm ± 0,7 mm/° d’inclinaison |
POSITIONNEMENT1
| Paramètre | Spécification |
|---|---|
| LEVÉ STATIQUE DE HAUTE PRÉCISION - Horizontal | 2,5 mm + 0,1 ppm RMS |
| LEVÉ STATIQUE DE HAUTE PRÉCISION – Vertical | 3,5 mm + 0,4 ppm RMS |
| RTK cinématique en temps réel (2 RTK horizontal fixe | 5 mm + 0,5 ppm RMS |
| RTK vertical fixe | 10 mm + 0,5 ppm RMS |
| Précision du PPP | |
| Précision SBAS3 |
ANTENNE GNSS INTÉGRÉE
| Paramètre | Spécification |
|---|---|
| Description | Antenne multi-constellation haute précision, centre de phase zéro, avec carte de suppression des trajets multiples interne |
RADIO INTERNE (en option)4
| Paramètre | Spécification |
|---|---|
| Taper | Tx ‑ Rx 1W |
| Gamme de fréquences | 410 ‑ 470 MHz 902,4 – 928 MHz |
| Espacement des canaux | 12,5 kHz / 25 kHz |
| Gamme5 | 3 à 4 km en milieu urbain Jusqu'à 10 km dans des conditions optimales |
MODEM INTERNE
| Paramètre | Spécification |
|---|---|
| Groupe | LTE FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28 LTE TDD : B38/B39/B40/B41 UMTS : B1/B2/B4/B5/B6/B8/B19 GSM : B2/B3/B5/B8 Carte Nano SIM |
SOUS LA CAMÉRA
| Paramètre | Spécification |
|---|---|
| Résolution | 2 MP |
| Fréquence d'images | 30 images/s |
| Champ de vision | 72° |
CAMÉRA FRONTAL
| Paramètre | Spécification |
|---|---|
| Résolution | 2 MP |
| Fréquence d'images | 5 images/s |
| Fréquence d'images vidéo | 30 images/s |
| Champ de vision | 88° |
COMMUNICATION
| Paramètre | Spécification |
|---|---|
| Connecteurs d'E/S | USB-C pour le chargement et le transfert de données |
| Bluetooth | 2.1 + EDR, V5.0 |
| Wi-Fi | 802.11 a/ac/b/g/n |
| Interface utilisateur Web | Pour mettre à jour le logiciel, gérer l'état et les paramètres, et télécharger des données. Un smartphone, une tablette ou tout autre appareil électronique doté d'une connexion Wi-Fi peut être utilisé. |
| Sorties de référence | RTCM 3.x |
| Sorties de navigation | NMEA 0183 |
ALIMENTATION ÉLECTRIQUE
| Paramètre | Spécification |
|---|---|
| Batterie | Batterie intégrée, 3,6 V, 13,6 Ah, 48,96 Wh, compatible avec la charge rapide PD |
| Pouvoir | 12 V CC |
| Temps de travail | Jusqu'à 10 heures |
| Temps de charge | En général 4 heures |
SPÉCIFICATIONS PHYSIQUES
| Paramètre | Spécification |
|---|---|
| Dimensions | Ø 139 mm × 74 mm |
| Poids | 1065 g |
| Température de fonctionnement | -40 ℃ à 65 ℃ (-40 ℉ à 149 ℉) |
| Température de stockage | -40 ℃ à 80 ℃ (-40 ℉ à 176 ℉) |
| Étanche à l'eau et à la poussière | IP68 |
| Résistance aux chocs | Conçu pour résister à une chute de 2 m sur un parquet sans dommage |
| Humidité | 100 % sans condensation |
* Les spécifications peuvent être modifiées sans préavis.
