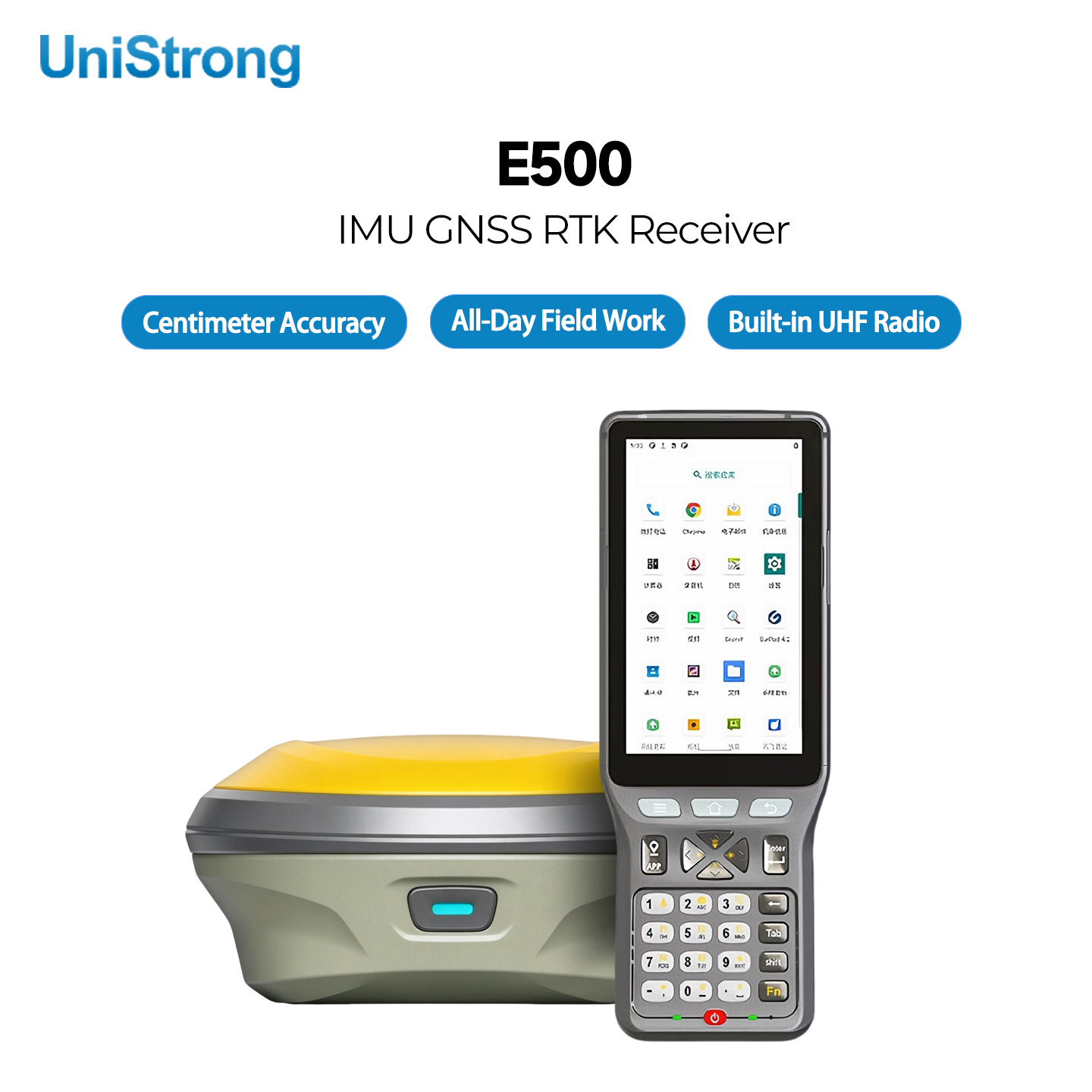

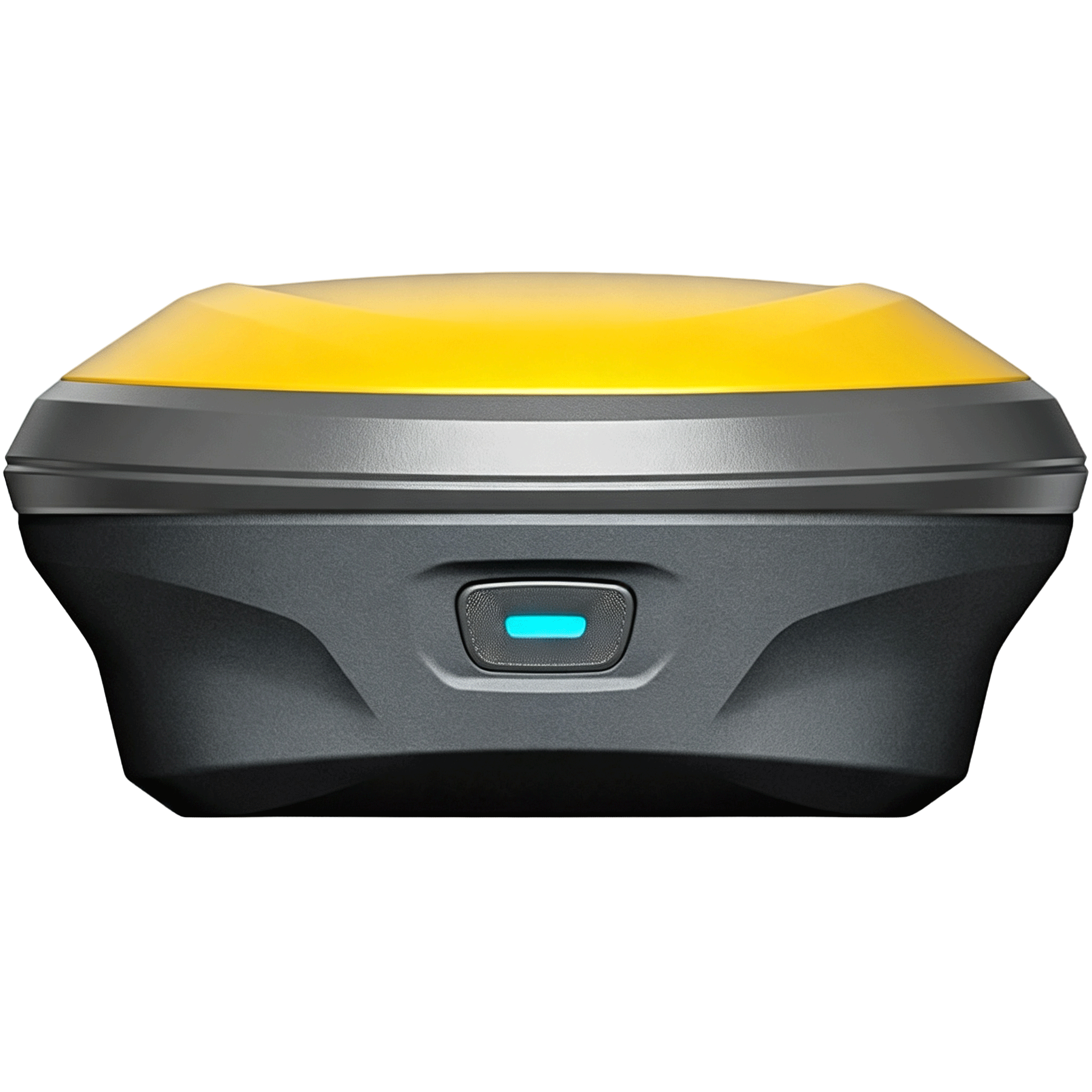

UniStrong E500
GNSS RTK Récepteur
Positionnement professionnel | Mesure d'inclinaison | Performances opérationnelles sur le terrain
L'UniStrong E500 est un récepteur GNSS RTK professionnel conçu pour les levés topographiques, la cartographie topographique, les relevés cadastraux et l'acquisition de données SIG. Grâce à ses performances GNSS robustes, sa capacité de mesure d'inclinaison, sa longue autonomie et sa conception résistante, il permet aux équipes de topographes de maintenir une efficacité optimale lors de missions de terrain complexes.

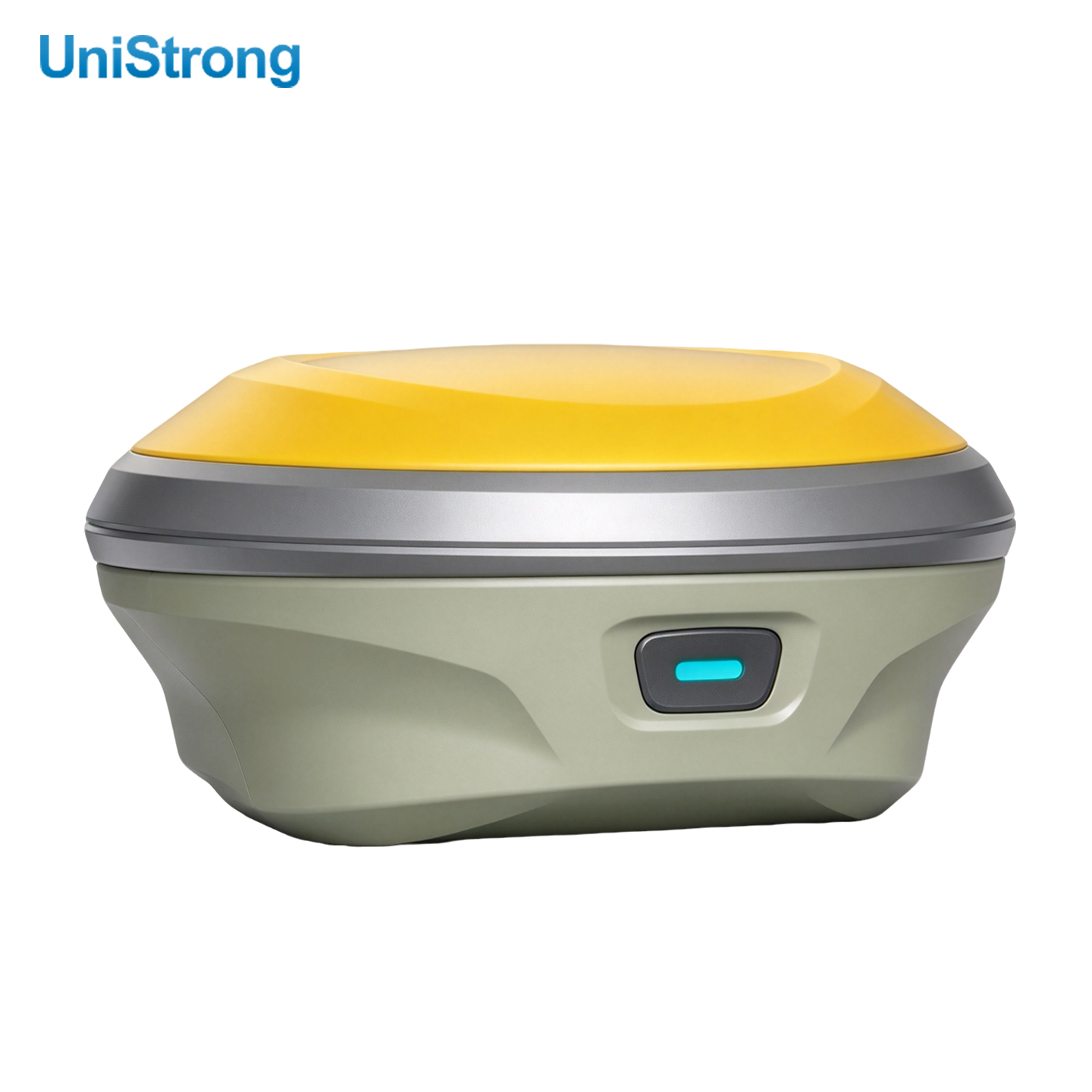

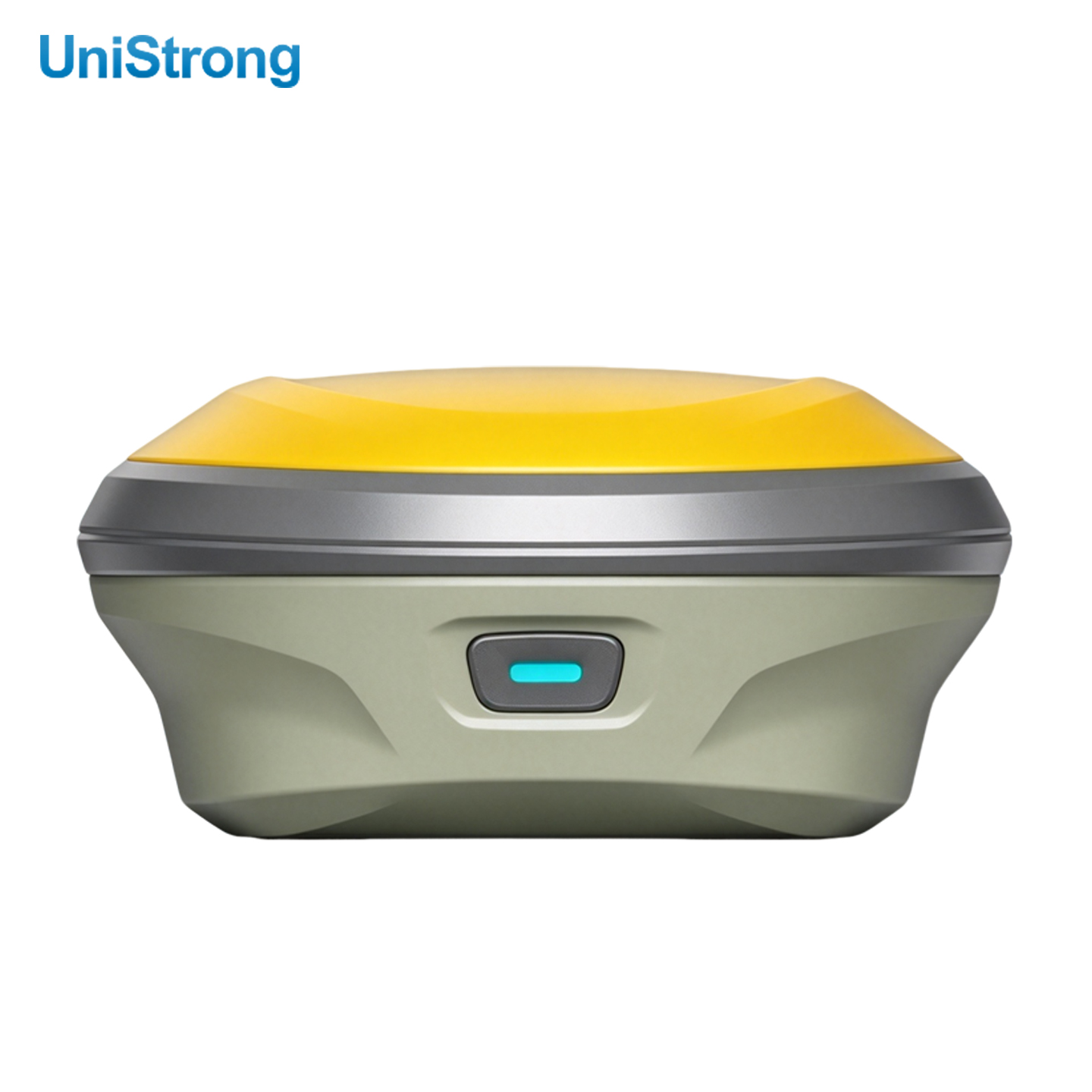

UniStrong E500 RTK GNSS professionnel
UniStrong E500 Ce récepteur GNSS RTK professionnel est conçu pour les équipes de topographes exigeant une précision fiable, une grande flexibilité d'utilisation sur le terrain et une autonomie d'une journée entière. Il combine le positionnement GNSS multi-constellation, la mesure d'inclinaison et une alimentation longue durée dans un appareil robuste.
Conçu pour l'implantation technique, les levés topographiques, les travaux cadastraux et la collecte de données SIG, l'E500 aide les opérateurs à réaliser efficacement l'implantation, la coordination de l'acquisition et l'enregistrement des caractéristiques dans des environnements extérieurs complexes.
Le récepteur prend en charge une connexion sans fil stable avec les contrôleurs de terrain, une indication d'état claire et des flux de travail d'enquête intuitifs, ce qui le rend adapté aussi bien aux professionnels de l'enquête expérimentés qu'aux équipes de terrain en pleine croissance.
Principaux avantages de l'UniStrong E500
Un récepteur topographique professionnel qui allie positionnement précis, fonctionnement flexible en inclinaison, longue durée de vie de la batterie et protection robuste sur le terrain.
Performances GNSS professionnelles
La prise en charge GNSS multi-constellation assure un positionnement fiable pour les tâches d'ingénierie, de topographie et de levés cadastraux.
Assistance à la mesure de l'inclinaison
Le système de mesure d'inclinaison améliore l'efficacité lorsque la perche du rover n'est pas parfaitement horizontale, ce qui rend le travail sur le terrain plus flexible.
Communication en champ stable
Les options de communication intégrées assurent des liaisons stables entre le récepteur, la station de base et le contrôleur de terrain pour un fonctionnement continu des levés topographiques.
Longue autonomie de la batterie
La batterie haute capacité assure le fonctionnement du récepteur lors de missions prolongées sur le terrain, réduisant ainsi les interruptions de charge.
Protection renforcée IP67
Le boîtier étanche à la poussière et résistant à l'eau contribue à protéger le récepteur de la pluie, de la poussière et des conditions difficiles rencontrées lors des relevés topographiques en extérieur.
Collecte de données SIG
Prend en charge la collecte d'entités ponctuelles, linéaires et surfaciques, l'enregistrement des attributs et la gestion des données de coordonnées pour les applications SIG.
Flux de travail intuitif sur le terrain
Une indication claire de l'état et un fonctionnement logiciel coordonné permettent aux opérateurs de démarrer rapidement les tâches d'inspection et de réduire le temps d'apprentissage.
Conception adaptée au travail d'équipe
Durable, facile à utiliser et compatible avec les accessoires topographiques standard, convient aux équipes topographiques professionnelles et aux travaux par projet.
Accessoires standard et optionnels

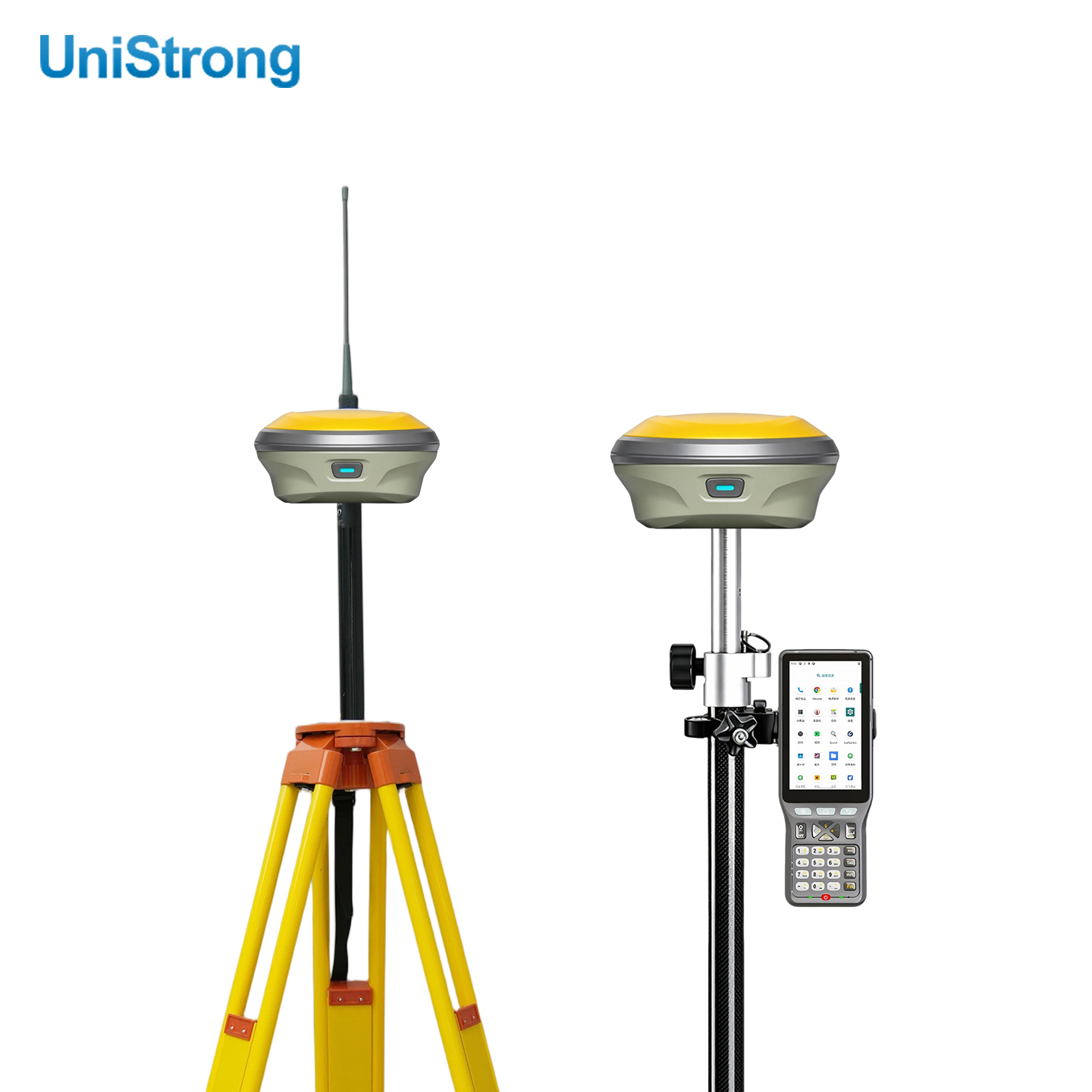

Pack standard
- Récepteur GNSS RTK UniStrong E500
- Poteau d'arpenteur ou poteau en fibre de carbone
- Câble de batterie et de chargement
- Manuel d'utilisation et certificat de qualité
Accessoires en option
- Contrôleur de terrain / Collecteur de données (UC10 ou P8II)
- Antenne radio UHF externe
- Perche d'arpentage allongée et tribrach
- Étui étanche pour instruments
- Protection d'écran pour manette

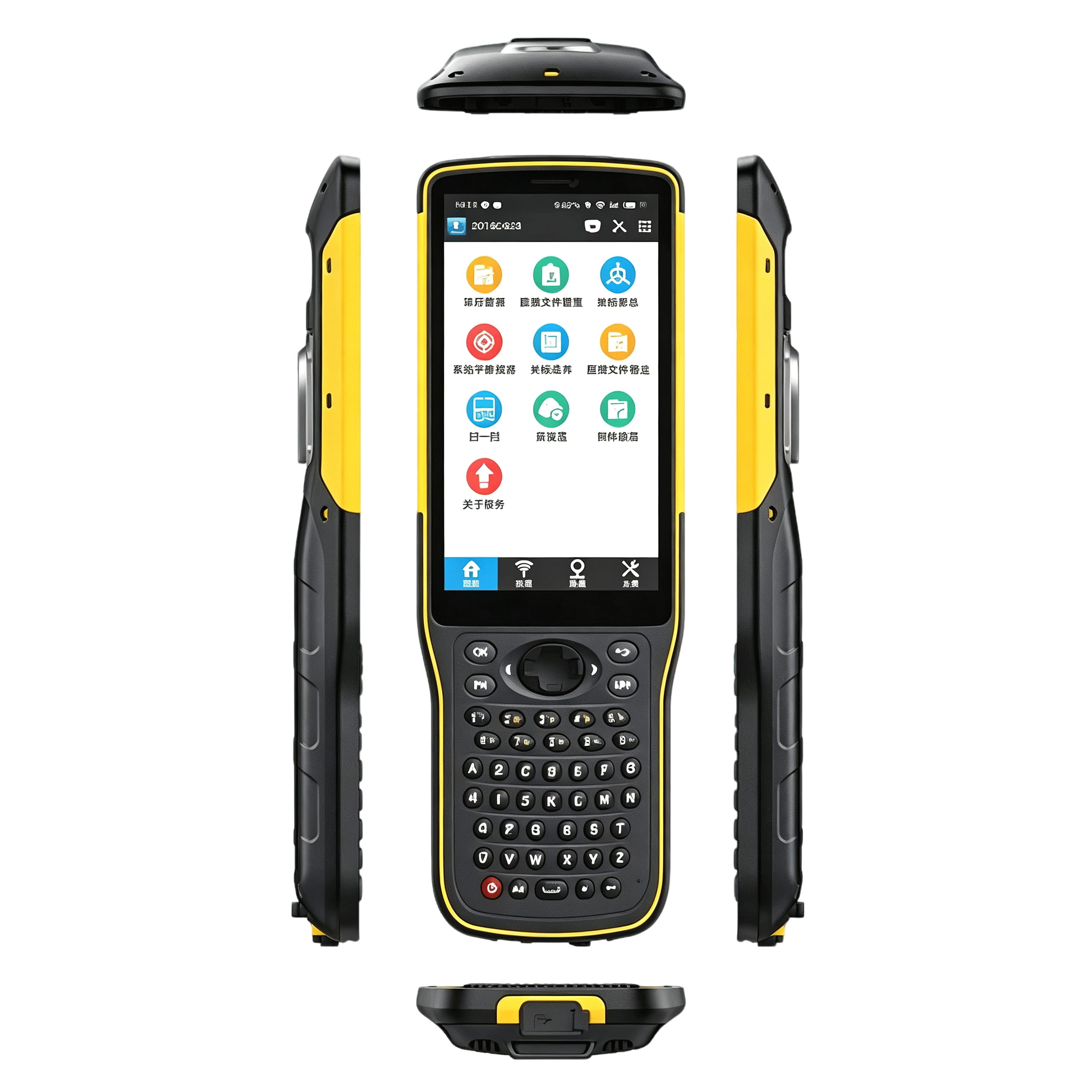

Contrôleur d'enquête UniStrong UC10
Android 9.0
Le UC10 fonctionne sous Android 9.0 avec mise à jour OTA, et est équipé de 3 Go de RAM, 32 Go de ROM et d'un processeur octocœur de 2,0 GHz. Ses performances élevées permettent un rendu fluide des dessins CAO complexes.
Nouveau support magnétique rapide
Nouveau design de support magnétique pour une fixation rapide de la manette. Installation simple et fini le problème de compression de l'écran rencontré avec les supports traditionnels.
Conception ergonomique industrielle
Clavier physique complet : 10 touches numériques + 26 touches alphabétiques et touches multifonctions. Tactile, réduisant les erreurs de saisie. Format fin pour une utilisation confortable à une main.
Caméra HD 13 MP
L'appareil photo de 13 mégapixels avec autofocus intégré offre des photos nettes. Le haut-parleur intégré assure une navigation vocale claire pour les relevés topographiques.
Batterie grande capacité et charge rapide
Batterie haute capacité de 5200 mAh offrant une autonomie d'au moins 12 heures en utilisation réseau. Charge rapide 18 W, batterie amovible et remplaçable rapidement.
4G Full Netcom et double SIM
Double SIM double veille avec emplacements nano SIM. Compatible avec les principaux réseaux cellulaires. 4G pleine bande, aucune limitation du réseau à craindre.

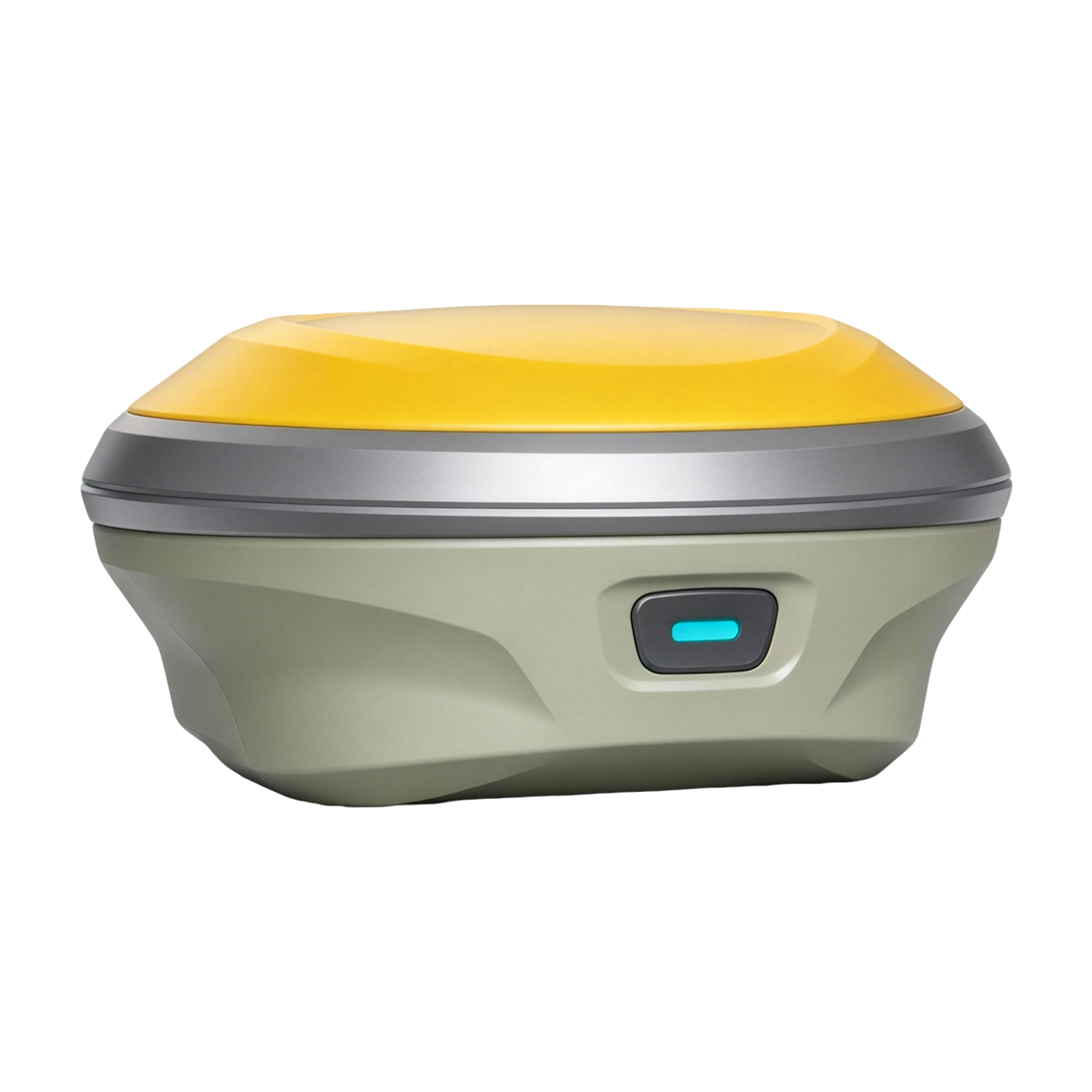

Paramètres UniStrong E500
| Catégorie | Détails |
|---|---|
| Constellations GNSS | BDS, GPS, GLONASS, Galileo, QZSS et autres systèmes satellitaires courants ; capacité de suivi multifréquence |
| Positionnement RTK | Mode RTK professionnel pour levés topographiques, implantations et mesures de coordonnées de haute précision sur le terrain. |
| Mesure de l'inclinaison | Assistance à la mesure de l'inclinaison ; réduit les exigences en matière de nivellement strict des poteaux, améliore la flexibilité des opérations sur le terrain |
| Communication | Options de liaison radio UHF et sans fil ; prend en charge la connexion à une station de base et à un contrôleur de terrain |
| Collecte de données | Collecte d'entités ponctuelles, linéaires et surfaciques ; saisie d'attributs ; enregistrement des coordonnées pour les flux de travail topographiques et SIG |
| Alimentation | Batterie intégrée de grande capacité ; assure une longue autonomie ; recharge pratique pour une utilisation quotidienne sur le terrain |
| Environnement physique et environnemental | Boîtier professionnel compact ; protection IP67 contre la poussière et l’eau ; large plage de températures de fonctionnement |
| Logiciel | Compatible avec les logiciels de levés topographiques ; prend en charge l’implantation, la gestion des systèmes de coordonnées et l’exportation des données. |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
| Performances UniStrong E500 | |
| GPS | L1CA, L2P(Y), L2C, L5 |
| BDS | B1I, B2I, B3I, B1C, B2a, B2b1 |
| GLONASS | L1, L2 |
| GALILÉE | E1, E5a, E5b, E61 |
| QZSS | L1, L2, L5, L61 |
| IRNSS | × |
| SBAS | WAAS, GAGAN, MSAS, EGNOS, SDCM, BDS |
| Bande L | Partenariat public-privé B2B (uniquement pour la région Asie-Pacifique) |
| Chaînes | 1408 |
| Réacquisition du signal | × |
| démarrage à froid | 30 secondes |
| Démarrage à chaud | 20 secondes |
| démarrage à chaud | |
| Initialisation du signal RTK | |
| Fiabilité de l'initialisation | > 99,9% |
| Taux de mise à jour | 20 Hz |
| statique de haute précision | H : 2,5 mm + 0,1 ppm (RMS) V : 3,5 mm + 0,4 ppm (RMS) |
| Statique et statique rapide | H : 3 mm + 0,5 ppm (RMS) V : 5 mm + 0,5 ppm (RMS) |
| RTK | H : 5 mm + 0,5 ppm (RMS) V : 10 mm + 0,5 ppm (RMS) |
| Positionnement standard par points | H : 1,5 m (RMS) V : 2,5 m (RMS) |
| Différentiel de code | H : 0,4 m (RMS) V : 0,8 m (RMS) |
| SBAS | H : 0,3 m (RMS) V : 0,6 m (RMS) |
| Données de correction | RTCM V3.X, RTCM2, CMR |
| Sortie de données | GGA, États-Unis, GSA, GSV, GST, VTG, RMC, GLL, Binaire |
| Alimentation | |
| Batterie | Batterie lithium-ion intégrée rechargeable × 2 4,2 V × 6 800 mAh |
| Tension | 9 à 28 V CC |
| Temps de travail | Jusqu'à 12 heures |
| Temps de charge | En général 4 heures |
| Modem Internet | |
| Groupe pris en charge | 4G mondiale - LTE FDD : B1, B2, B3, B4, B5, B7, B8, B12, B13, B18, B19, B20, B25, B26, B28 LTE TDD : B38, B39, B40, B41 -UMTS : B1, B2, B4, B5, B6, B8, B19 GSM : B2, B3, B5, B8 |
| Système | |
| Système d'exploitation | Linux |
| Mémoire interne | 8 Go |
| Bluetooth | Bluetooth 5.0 + EDR, Bluetooth Low Energy (BLE) |
| Wi-Fi | 802.11a/b/g/n/ac |
| carte SIM | Oui |
| carte TF | × |
| TNC | Connectez la radio interne à l'antenne. |
| port à 5 broches | Connexion à une radio externe et à une alimentation externe ; sortie NMEA |
| port à 7 broches | × |
| Port de type C | Charge et transmission de données |
| Interface utilisateur Web | Consulter l'état, mettre à jour le firmware, configurer le mode de fonctionnement, télécharger des données, etc. |
| Voix intelligente | Mode de fonctionnement et état de diffusion |

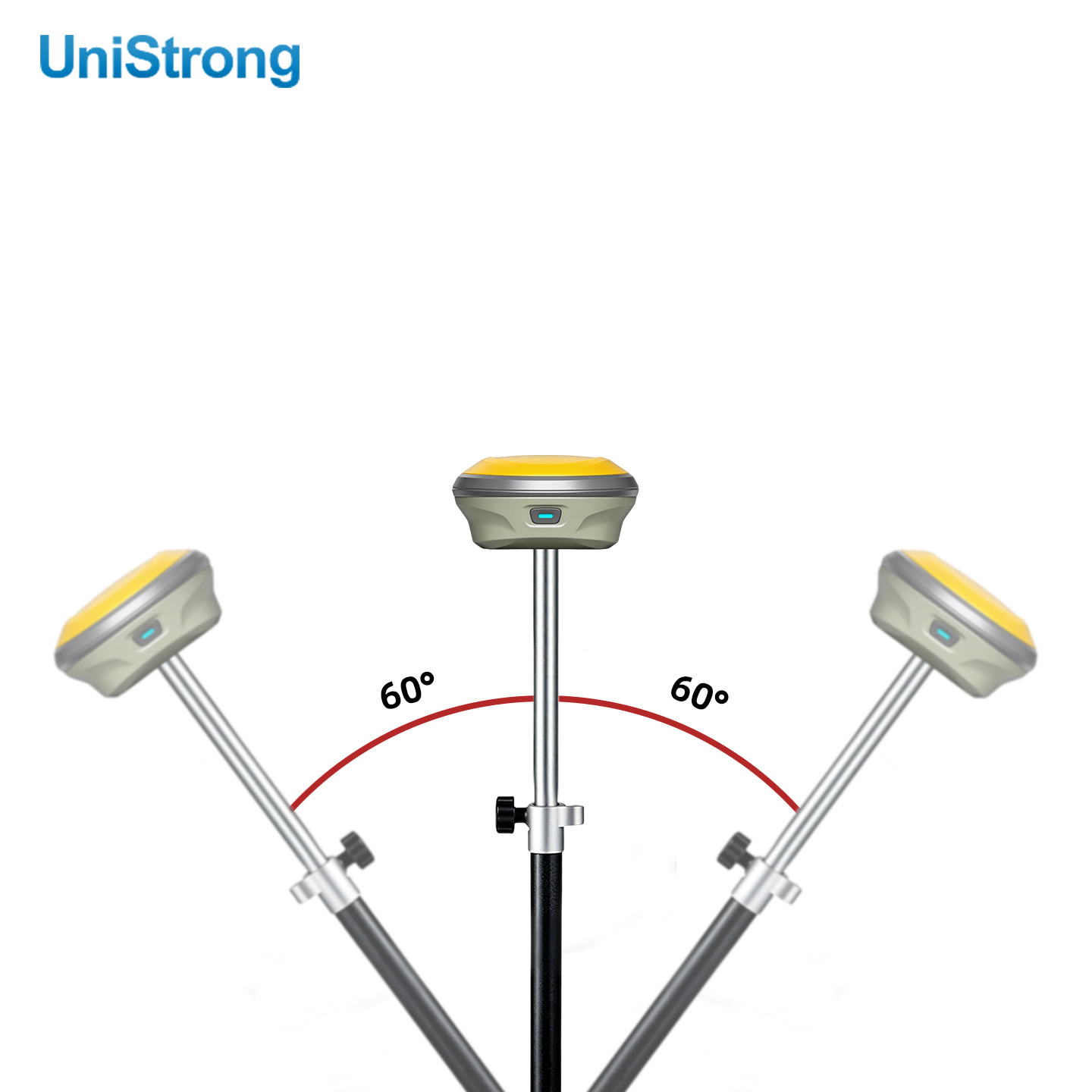

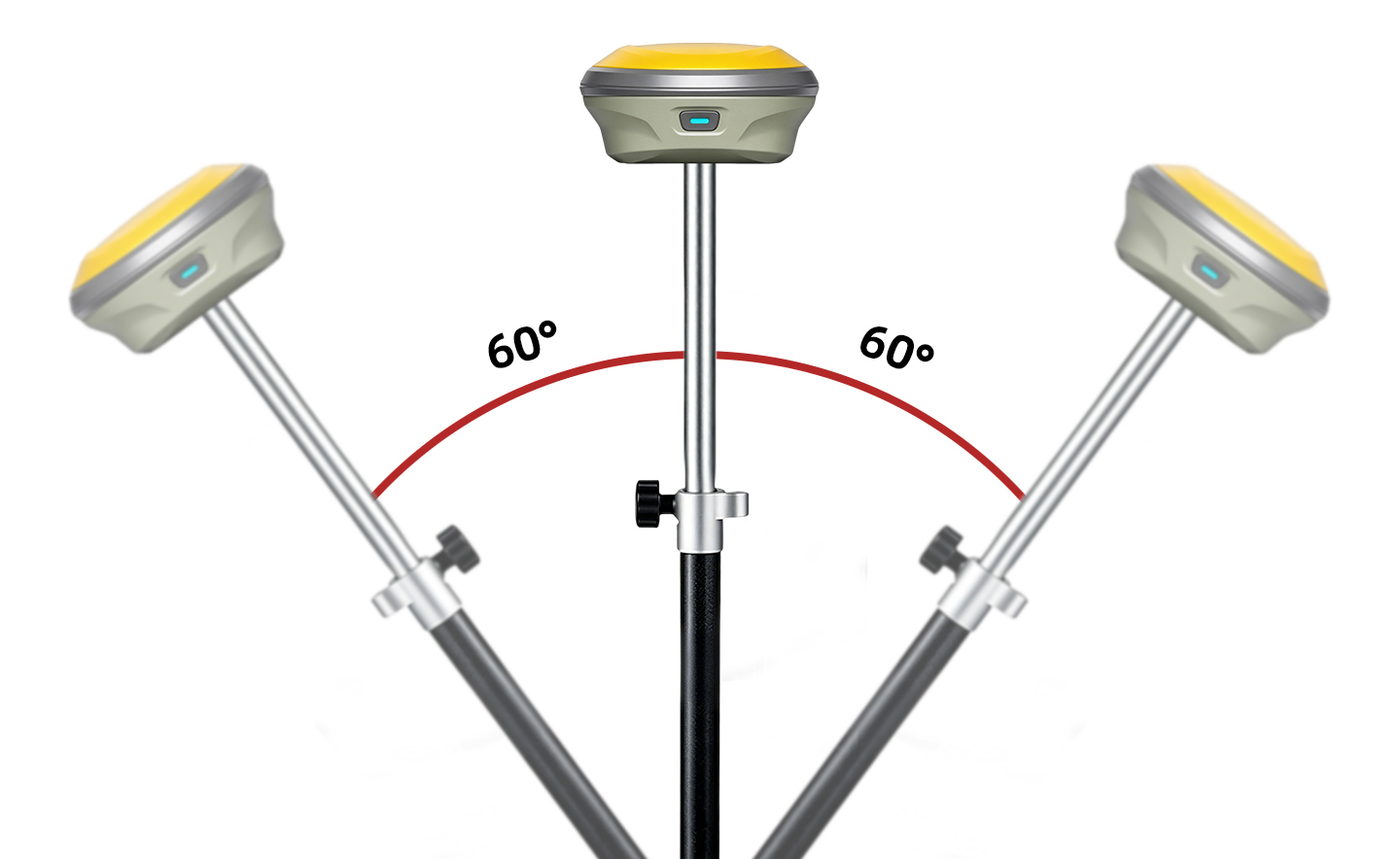

| MEMS | Initialisation rapide, levé d'inclinaison dynamique jusqu'à 60° |
| Physique | |
| Dimension | 148 mm × 74,5 mm |
| Poids | 1000 g |
| Température de fonctionnement | -30℃ ~ +65℃ |
| température de stockage | -40℃ ~ +80℃ |
| étanche à l'eau et à la poussière | IP67 |
| Choc | - Résister à la chute d'une perche d'arpenteur de 2 m sur des surfaces dures - Survivre à une chute libre de 1,2 m |
| Vibration | résistant aux vibrations |
| Humidité | Jusqu'à 100% |
| Radio interne | |
| Taper | Émission et réception |
| Puissance d'émission | 1 dans |
| Plage de fonctionnement | - 3 à 5 km en général - 10 km dans des conditions optimales |
| Gamme de fréquences | 410 ~ 470 MHz |
| Espacement des canaux | 6,25 kHz / 12,5 kHz / 25 kHz / 280 kHz |
| Protocole | Satellite, PCC, TrimTalk, TrimMark III, TRANSEOT (PCC-GMSK), Sud, HiTarget, GEOTALK, GEOMK3, HZSZ, saut de 900 M |
Avertissement : Toutes les spécifications peuvent être modifiées sans préavis. Les images et les paramètres des produits sont fournis à titre indicatif seulement.
