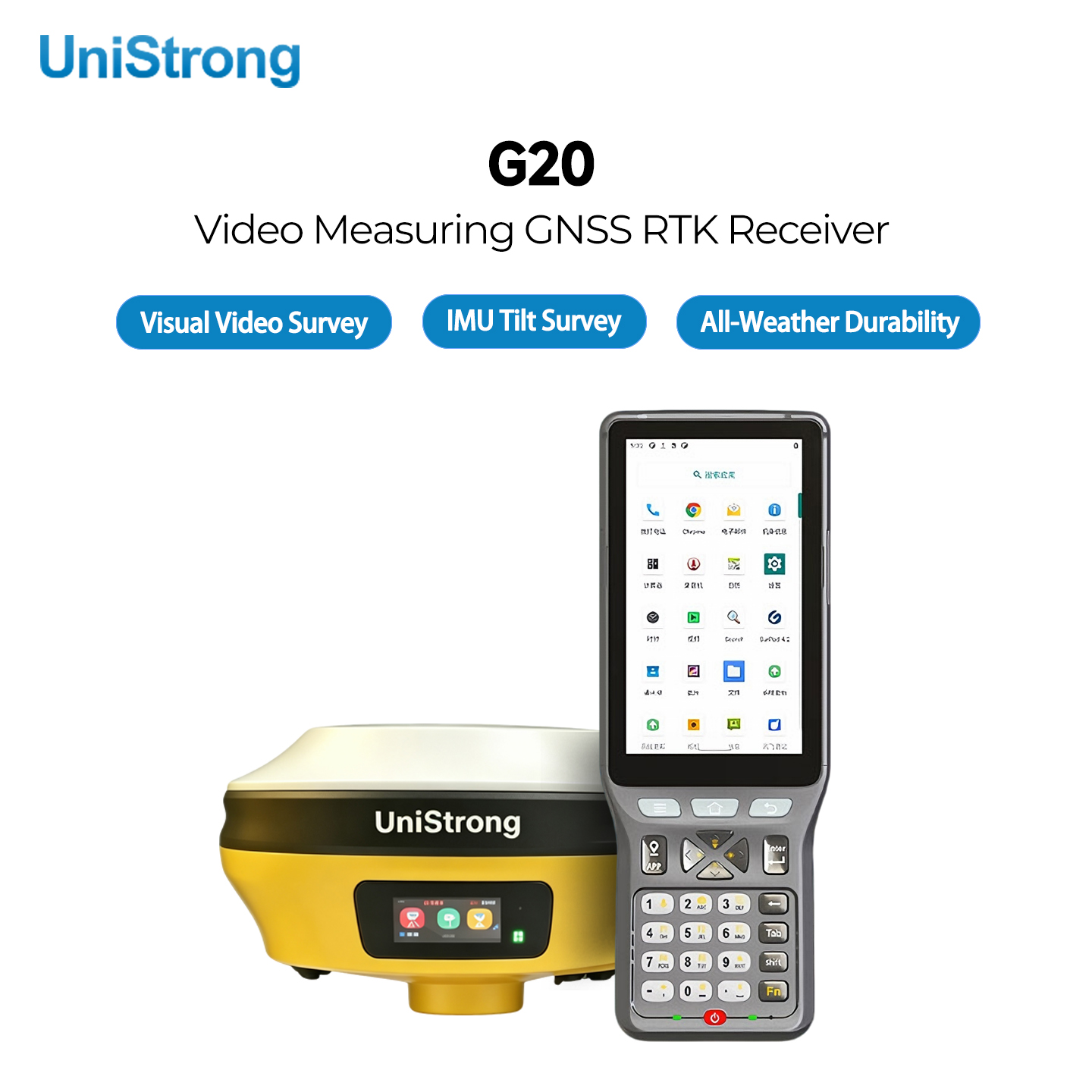

Récepteur GNSS RTK vidéo UniStrong G20, inclinomètre IMU, implantation visuelle AR à double caméra, constellation complète, anti-interférences, autonomie de 16 heures, IP68, pour levés cadastraux et d'ingénierie.
G20
Mesure vidéo GNSS RTK
Mesure vidéo GNSS RTK
Levé visuel à double caméra et mesure d'inclinaison IMU à étalonnage zéro.
L'Unistrong G20 intègre un récepteur GNSS de haute précision, un module inertiel IMU de quatrième génération et une fonction de mesure vidéo à double caméra. Le piquetage sur site et la mesure de points à distance étendent les capacités de levé pour les travaux de construction et topographiques complexes.
G20 Vidéo-Mesure GNSS RTK
G20 Unistrong est un récepteur GNSS RTK à mesure vidéo complet. Il combine le positionnement GNSS multi-constellation, un levé inertiel IMU sans étalonnage de quatrième génération et une technologie de mesure visuelle à double caméra.
Outre les relevés traditionnels et les levés par rover, le G20 prend en charge la mesure vidéo à distance : obtenez les coordonnées du point cible à 2-15 m près sans atteindre physiquement des endroits dangereux ou inaccessibles.
L'IMU à étalonnage zéro permet des levés topographiques avec une inclinaison jusqu'à 60 degrés sans niveau à bulle. La configuration CORS intégrée en un clic, la sauvegarde des données sur deux appareils, le boîtier robuste IP67 et la charge rapide PD la rendent idéale pour les levés topographiques intensifs de longue durée.
Principaux avantages du RTK de mesure vidéo G20
Résolvez les problèmes liés aux levés topographiques en zones inaccessibles grâce à la mesure vidéo et au travail de terrain compensé par l'inclinaison de l'IMU.

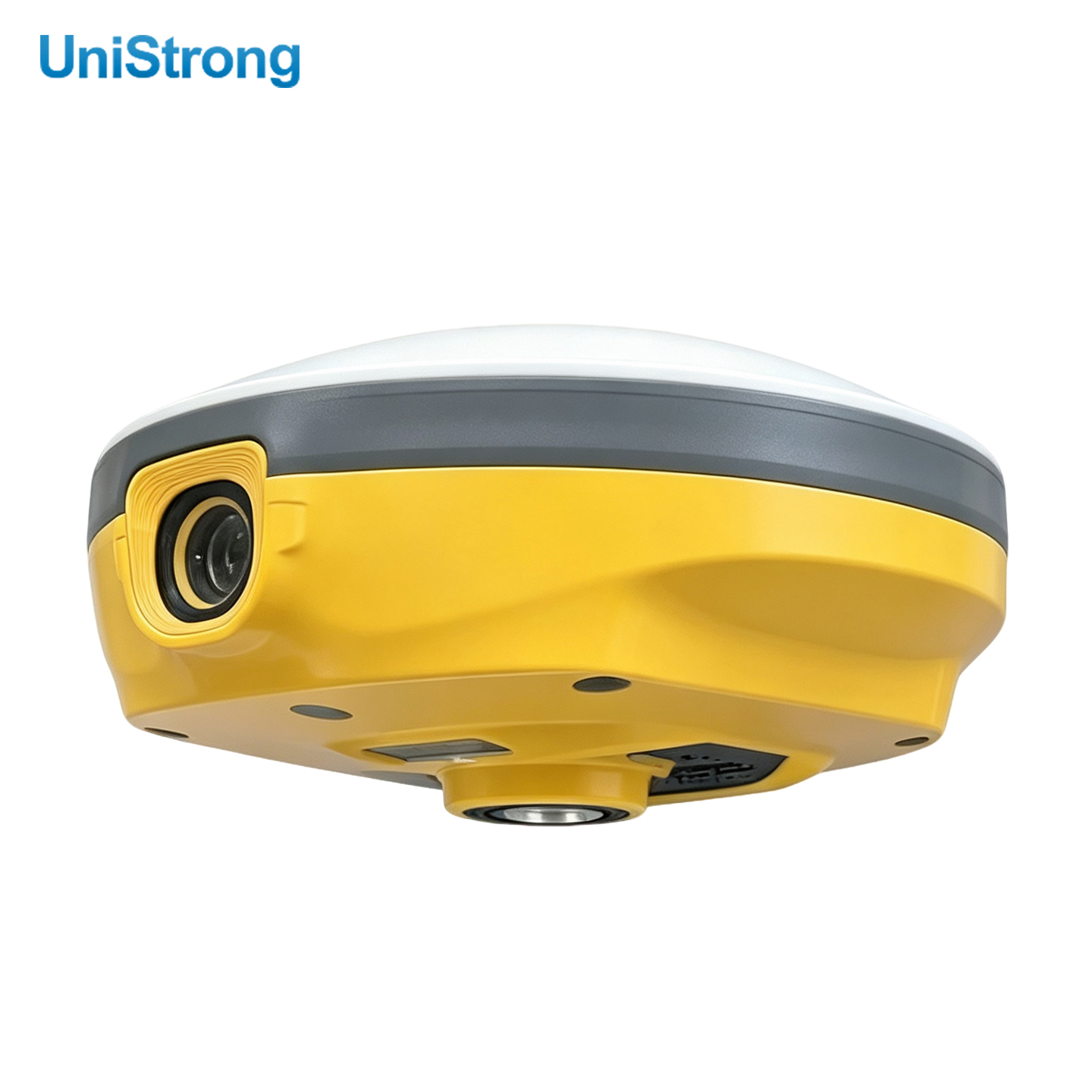

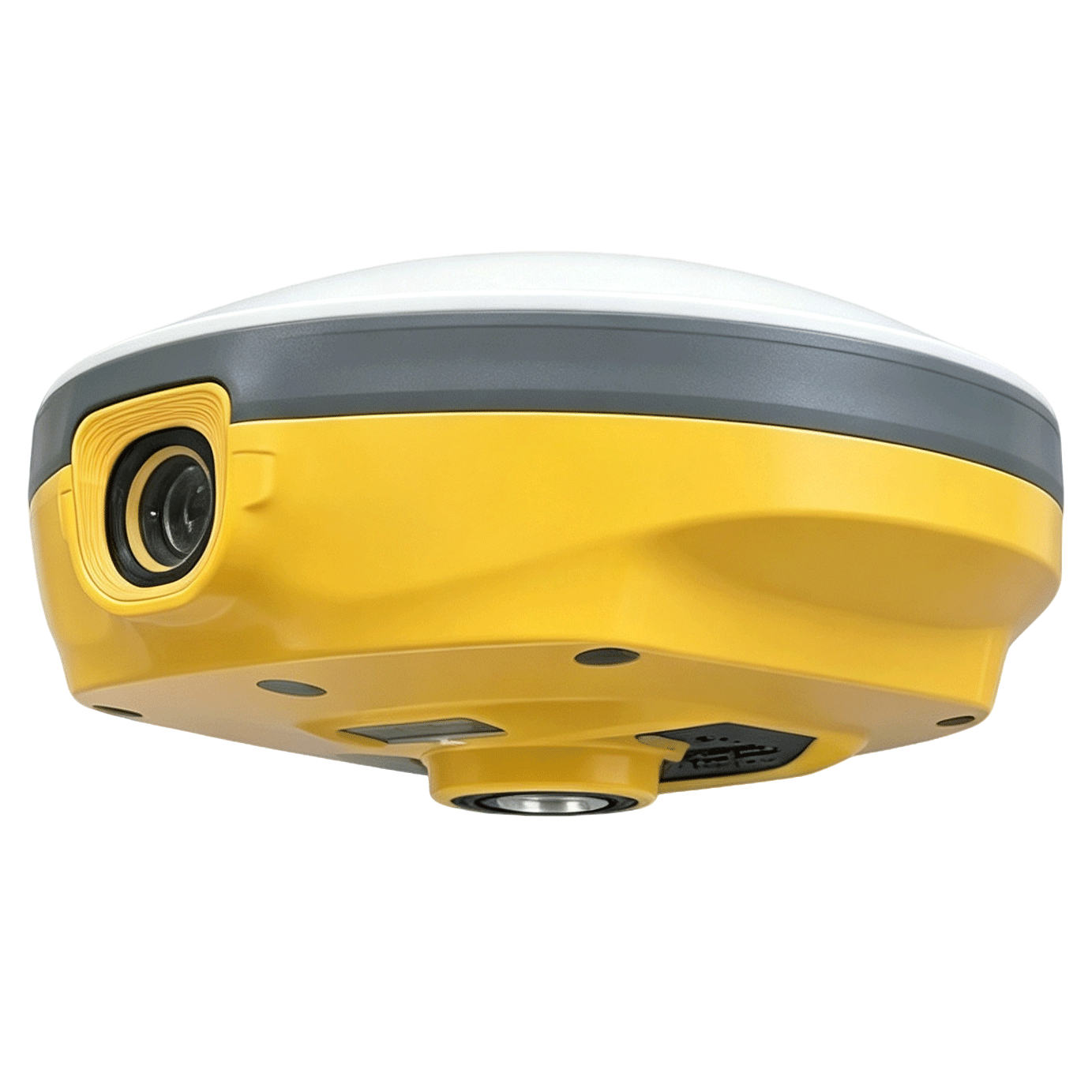

Fonction de mesure vidéo
Deux caméras grand angle de 2 MP. Acquisition des coordonnées de points inaccessibles à une distance de 2 à 15 m, précision de 2 à 4 cm.
IMU à étalonnage zéro de 4e génération

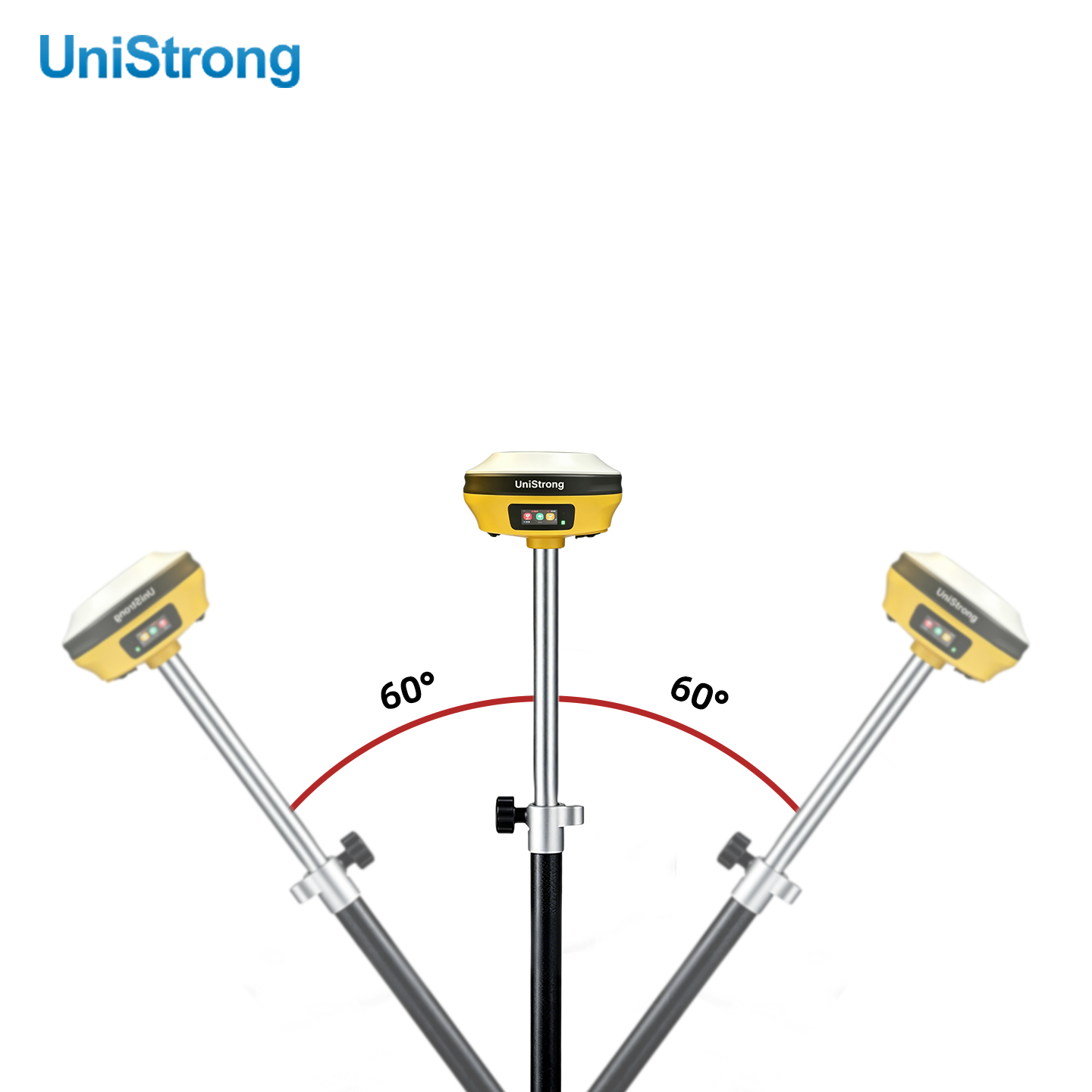

Mise à jour inertielle à haute fréquence de 400 Hz, plage d'inclinaison de 0 à 60°, aucun étalonnage par secousse requis pour les relevés pédestres.
GNSS multi-constellation
Compatibilité avec les systèmes BDS-3, GPS, GLONASS, Galileo et QZSS à bande complète. Protection anti-interférences à bande étroite pour une stabilité optimale en environnement complexe.
Configuration CORS en un clic
Profil CORS préchargé, correction RTK rapide. Compatible avec les systèmes de coordonnées CGCS2000, Beijing 54, Xi'an 80 et le système de coordonnées global.

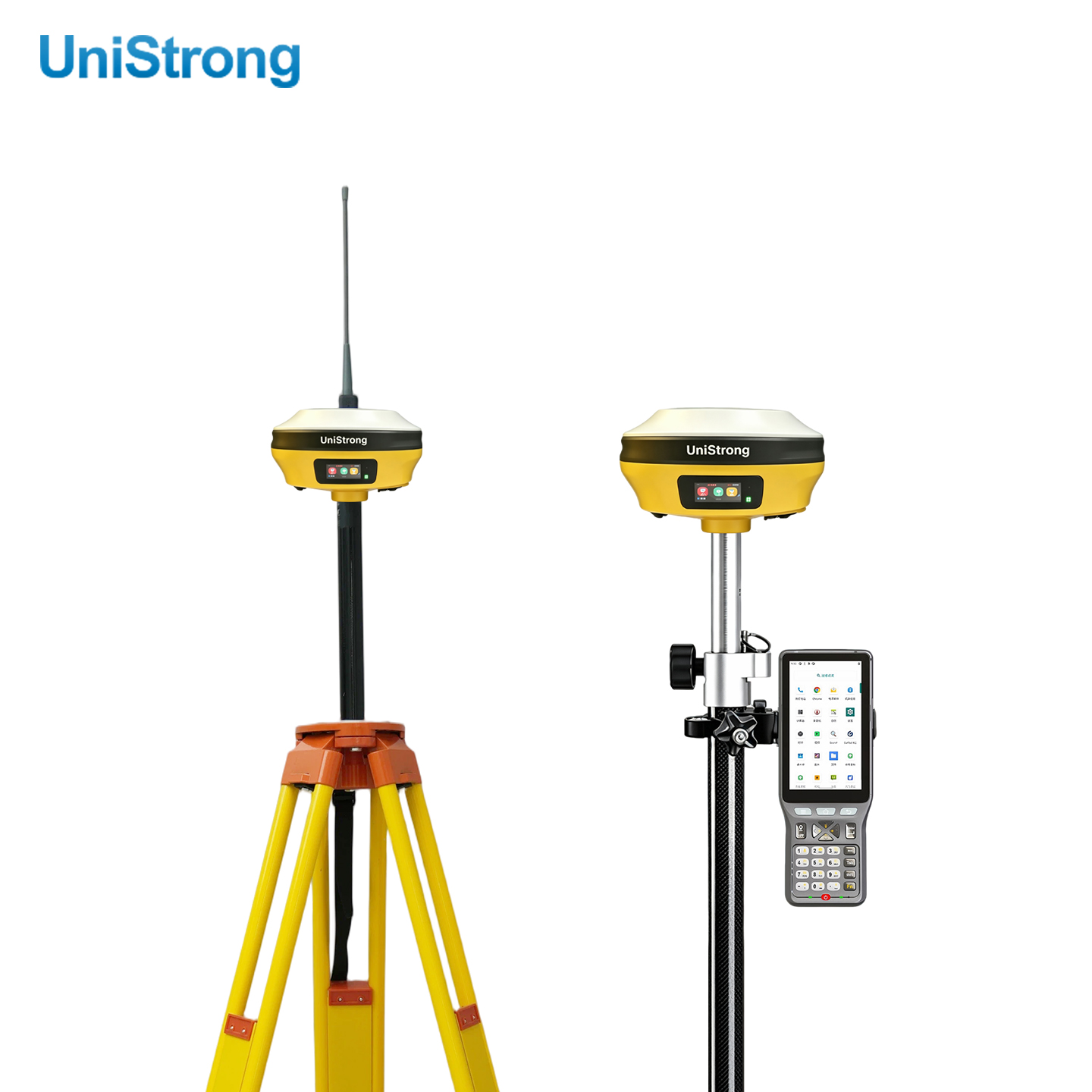

Radio UHF multiprotocole
Radio intégrée 410‑470 MHz, compatible avec les principales marques de levés topographiques pour le travail collaboratif base-rover.
Réseau cellulaire 4G intégré
Carte SIM IoT incluse, option de données gratuites sur plusieurs années. Liaison différentielle fiable en conditions réelles.
Sauvegarde de données sur deux appareils
Les données d'enquête sont enregistrées à la fois sur le récepteur et sur le contrôleur de terrain, ce qui évite les risques de perte de données sur le terrain.
IP67 et charge rapide PD
Résistant à la poussière et à l'eau (IP67). Batterie intégrée offrant jusqu'à 16 heures d'autonomie, compatible avec la charge rapide Type-C PD.
Mesurer à distance des points inaccessibles
La vidéomesure G20 résout les difficultés de levés topographiques sur les pentes abruptes, les bords de falaises, les fonds de fossés et les obstacles dangereux, et élargit votre zone de levés efficace sans avoir à escalader ni à franchir d'obstacles.
- 01
Acquisition de coordonnées sans contact
Obtenez les coordonnées du point cible en visant avec le réticule de la caméra, sans avoir besoin d'atteindre physiquement le point de mesure.
- 02
Portée de mesure effective 2‑15 m
Précision de mesure de 2 à 4 cm dans la distance de travail valide pour la plupart des scénarios d'enquête sur le terrain.
- 03
Combiner avec un levé d'inclinaison IMU
Fonctionnant de concert avec la compensation d'inclinaison IMU à étalonnage zéro, elle permet de maintenir des résultats stables lors de levés topographiques sur des terrains complexes.

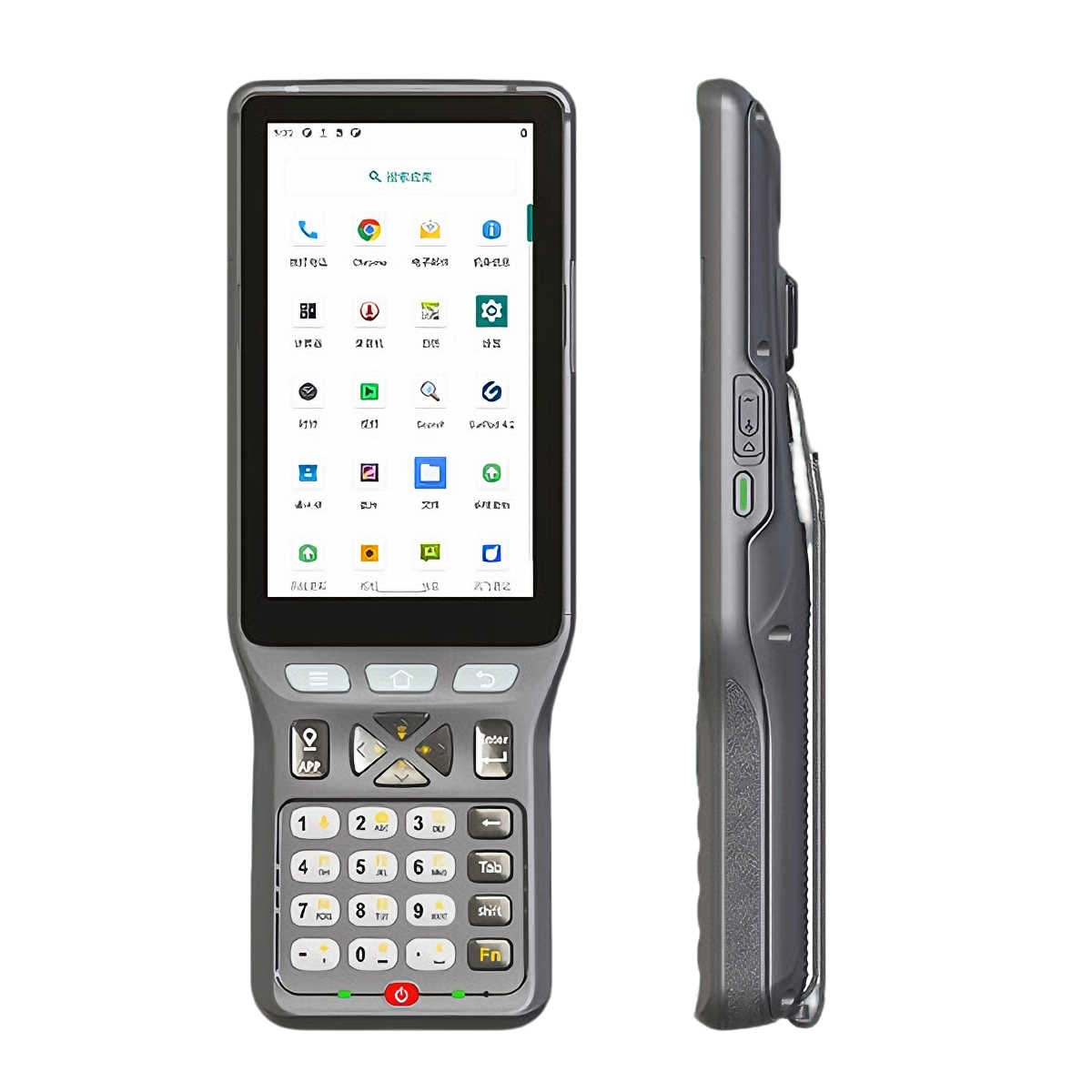

Clavier numérique P9IV pour Android
Contrôleur de terrain haute performance avec grand clavier numérique physique, écran lisible en plein soleil et consommation d'énergie ultra-faible. Autonomie en veille jusqu'à 36 heures, disposition ergonomique des touches numériques à 9 touches pour un confort accru lors des relevés topographiques.
Principaux avantages
Logiciel d'enquête professionnel eSurvey
eSurvey fonctionne sur le contrôleur de terrain P9IV, parfaitement compatible avec le système RTK G20. Il intègre la mesure en réalité augmentée, l'implantation en réalité augmentée, la CAO portable, la commande vocale par IA et la mise à jour OTA pour optimiser tous les flux de travail topographiques.
Mesure AR
Mesure visuelle en situation réelle
Mise à jour en ligne
Mise à jour logicielle en ligne OTA
Voix IA intelligente
Commande vocale pour l'exploitation du site
Planque AR
Superposer les points d'enjeu sur la scène réelle
Interface personnalisée
Mise en page personnalisée pour votre enquête
Aide en un clic
Guide rapide en un clic
Réparation en un clic
Configurez le mode de fonctionnement de l'appareil en un clic et obtenez une solution RTK fixe.
Protection de sécurité
Permet l'enregistrement et la navigation sur les itinéraires afin de garantir la sécurité des géomètres.
Partager le code QR
Partagez les paramètres de coordonnées et les fichiers de configuration via un code QR. Scannez pour appliquer directement.
CAO en main
Prise en charge de l'importation de dessins CAO aux formats DWG et DXF. Sélection directe des points sur les dessins pour les travaux d'implantation.
Vidéo G20 – Mesure des paramètres RTK
| Catégorie | Détails |
|---|---|
| Constellations GNSS | BDS-3, GPS, GLONASS, Galileo, QZSS ; suivi sur toute la bande de fréquence, technologie anti-interférences à bande étroite |
| Précision des levés statiques | Horizontal ±2,5 mm + 0,5×10⁻⁶D ; Vertical ±5 mm + 0,5×10⁻⁶D |
| Précision des levés RTK | Horizontal ±8 mm + 1×10⁻⁶D ; Vertical ±15 mm + 1×10⁻⁶D |
| Levés inertiels IMU | Plage de mesure d'inclinaison de 0 à 60° ; fréquence de mise à jour de 400 Hz ; étalonnage du zéro ; précision de compensation de 8 mm ± 0,3 mm/° pour une inclinaison inférieure à 30°. |
| Système de mesure vidéo | Double caméra 2 MP ; portée de mesure effective : 2 à 15 m ; précision de mesure : 2 à 4 cm ; visée par réticule pour l’acquisition de points à distance |
| Communication | Radio UHF 410-470 MHz ; carte SIM IoT cellulaire 4G ; Bluetooth ; Wi-Fi ; compatibilité avec les protocoles radio multimarques |
| Puissance et autonomie | Batterie haute capacité intégrée ; jusqu’à 16 heures d’autonomie en mode rover ; charge rapide PD USB-C ; compatible avec les alimentations externes (batterie externe). |
| Environnement physique et environnemental | Indice de protection IP67 contre la poussière et l'eau ; température de fonctionnement : -30 °C à +60 °C ; sauvegarde des données d'enquête sur deux appareils ; mise à jour du micrologiciel par voie hertzienne (OTA). |
| Logiciel | Logiciel de levés topographiques eSurvey, prise en charge de plusieurs systèmes de coordonnées, configuration CORS en un clic, diffusion vocale d'état par IA |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
| Performances GNSS | ||
|---|---|---|
| Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b GPS : L1 C/A, L1C, L2P(Y), L2C, L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, E6 QZSS : L1, L2, L5 Compatible avec les protocoles SBAS suivants : WAAS, GAGAN, MSAS, EGNOS, SDCM, BDS | |
| Reprise après perte de signal | Soutenu | |
| Précision | ||
| Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm | |
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm | |
| Caméra de surveillance | ||
| Pixel | 2MP | Champ de vision 72° |
| Caméra de mesure | ||
| Pixel | 2MP | Champ de vision 72° |
| Fréquence d'images | 30 images par seconde | |
| Mesure d'image | ||
| Précision de mesure | 2 à 4 cm | Distance de mesure : 2 à 15 m |
| Mesure IMU | ||
| Précision de la compensation d'inclinaison | 8 mm + 0,3 mm/° d'inclinaison (dans une inclinaison de 30° : | Angle de compensation : 0 ~ 60° |
| Taux de mise à jour de l'IMU | 400 Hz | |
| Radio interne | ||
| Protocoles de communication | Prend en charge les protocoles complets : TrimTalk450S, TrimTalk(4800), TrimMarkIII, South(9600/19200), Satel, Satel_ADL, HITARGET(9600/19200), HZSZ, GEOTALK, GEOMARK, PCCFST, PCCFST_ADL, PCC-GMSK, PCC-4FSK. | |
| Fréquence | 410 ~ 470 MHz, fréquence librement commutable | |
| Chaînes | 7+2400 (7 canaux fixes + 2400 canaux personnalisés) | |
| Plateforme système | ||
| TOI | Système d'exploitation Linux de qualité industrielle | Bluetooth BT5.0, rétrocompatible avec BLE (mode basse consommation) |
| Stockage interne | 8 Go de mémoire embarquée | Wi-Fi 802.11 a/ac/b/g/n |
| Performances électriques | ||
| Batterie | Batterie intégrée, 3,6 V, 13,6 Ah, 48,96 Wh, compatible avec la charge rapide PD | |
| Temps de travail | 16 heures | |
| Interface de données | ||

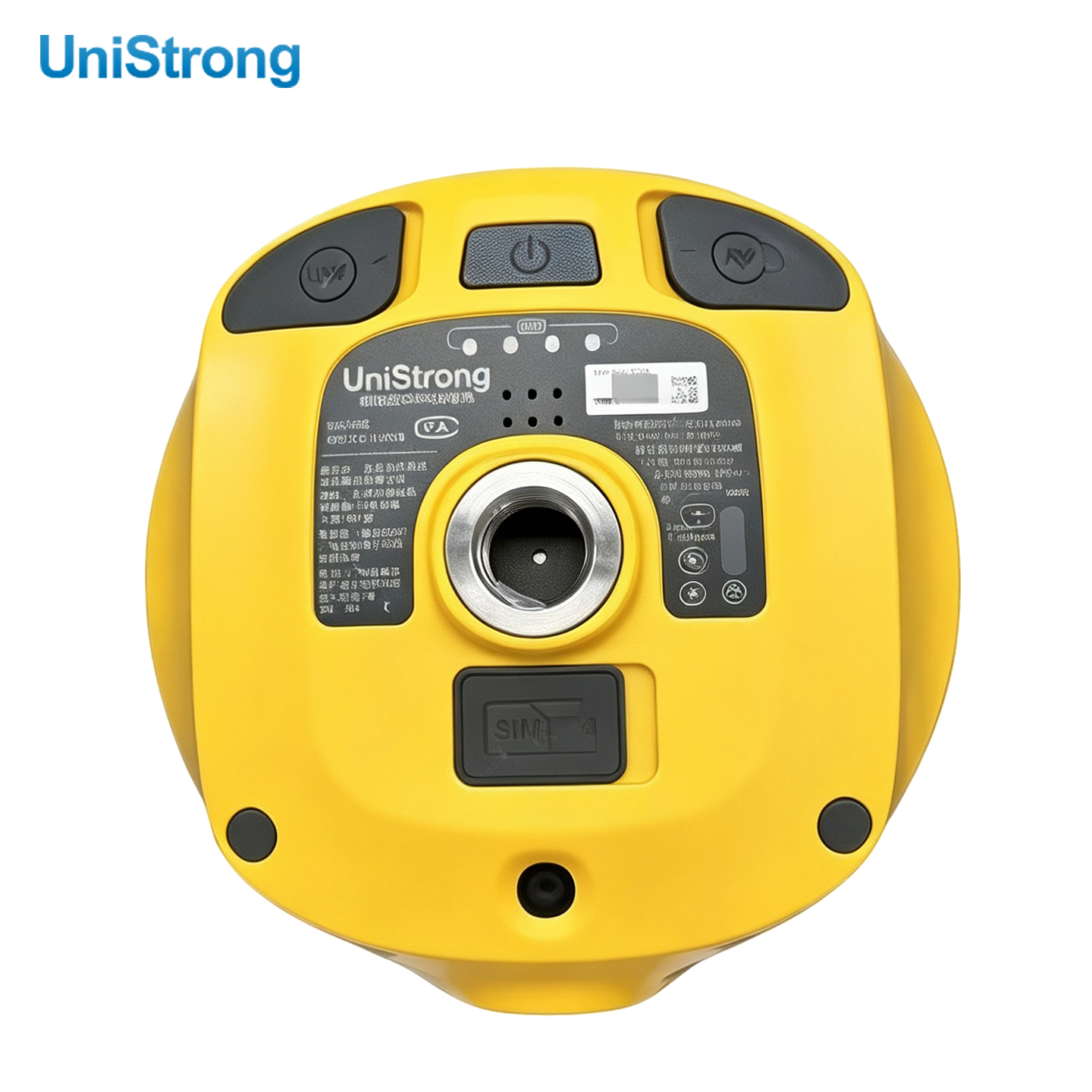

| Port TNC | Connectez l'antenne radio intégrée | |
| Emplacement SIM | Pour carte SIM | |
| Type C | Chargement direct et transmission de données | |
| Caractéristiques physiques | ||
| Clés | 1 touche d'alimentation multifonction | Indicateur : Indicateur satellite, Indicateur de liaison de données, Indicateur de batterie |
| Dimension | 134 mm × 72 mm | Poids : 897 g |
| Matériau du boîtier | Coque en alliage de magnésium | |
| Performance environnementale | ||
| Température de fonctionnement | -30℃ ~ 65℃ | Température de stockage : -40℃ ~ 80℃ |
| Poussière et étanchéité | IP67 | Humidité : anti-condensation jusqu'à 99,9 % |
| Résistance aux chutes | Chute d'une perche de 2 m sur sol dur à température ambiante ; chute libre de 1,2 m | |
| Modèle | P9IV | Réseau mobile | Réseau 4G complet de China Mobile / Unicom / Telecom |
| Processeur | Processeur octocœur haute performance 2,0 GHz | Wi-Fi | Wi-Fi 2,4 GHz/5 GHz, 802.11 ac/a/b/g/n |
| TOI | Android 11 | Bluetooth | BT2.1+EDR/3.0/4.1LE/4.2/5.0BLE |
| Écran LCD | Écran tactile haute définition de 5 pouces | Batterie intégrée | Batterie au lithium intégrée 3,85 V 6 400 mAh, autonomie > 15 h |
| Caméra | Appareil photo 13 MP avec autofocus et flash | Poussière et étanchéité | IP67 |
| BÉLIER | 3 Go LPDDR4X | Résistance aux chutes | Résiste à une chute de 1,2 m sur du béton dur |
| Stockage | Mémoire interne de 32 Go, extensible via carte TF (jusqu'à 512 Go). | Température de fonctionnement | -30℃ ~ 60℃ |
| Capteurs | Boussole électronique standard, bulle électronique et capteur de gravité | Température de stockage | -40℃ ~ 80℃ |
