Récepteur GNSS RTK UniStrong G950 AR/eRTK10, implantation en réalité virtuelle AR, levés d'inclinaison IMU, constellation complète, protection anti-interférences Cygnus, continuité Starlink et SBAS, indice de protection IP67 pour le cadastre
G950 AR
RTK visuel Récepteur
RTK visuel Récepteur
La surveillance en réalité augmentée rencontre le levé d'inclinaison IMU sans étalonnage.
Un récepteur GNSS professionnel qui superpose les points de levé directement à votre champ de vision. Marchez, pointez et mesurez : fini les approximations pour trouver les emplacements de piquetage sur des terrains complexes.
Là où la précision rencontre le monde réel

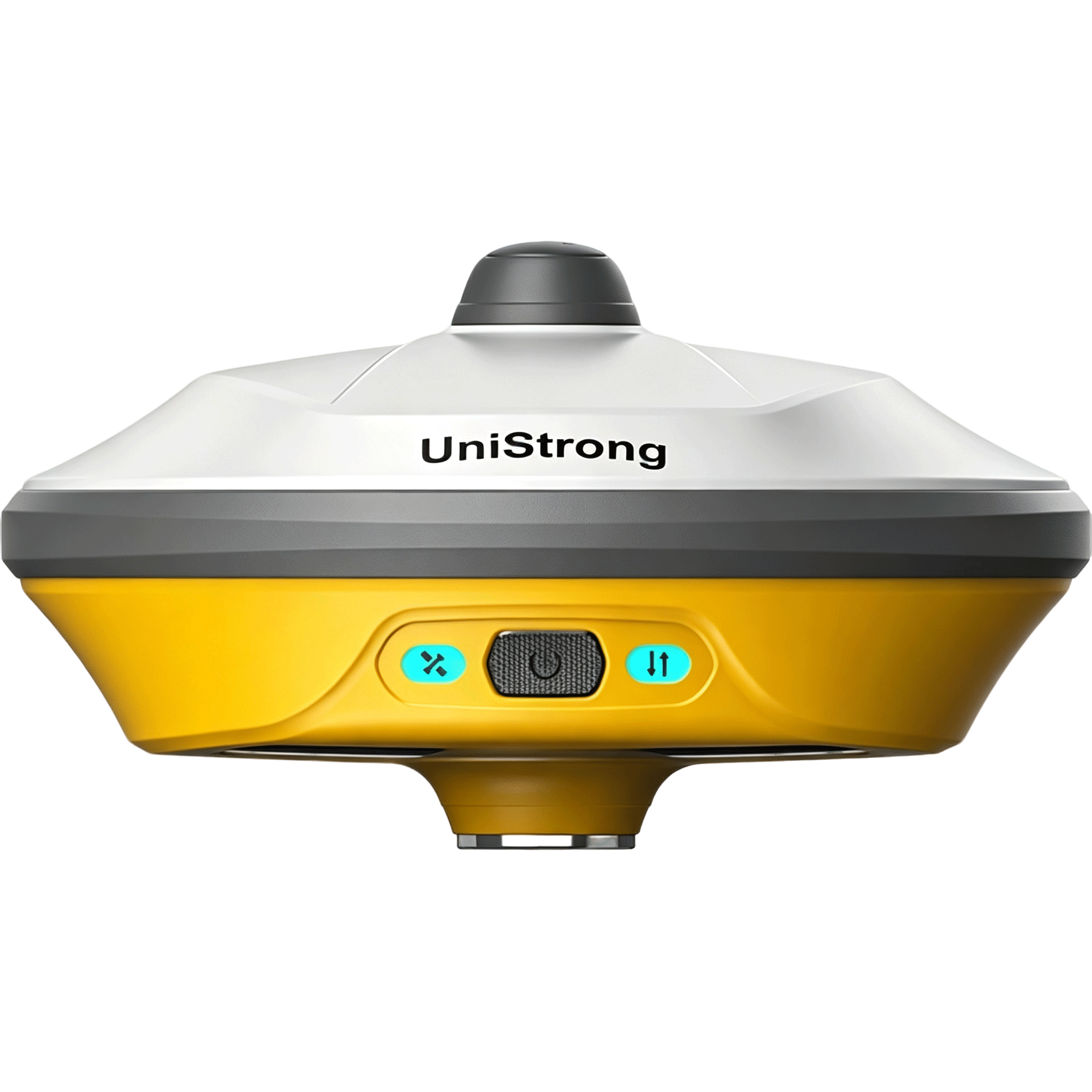

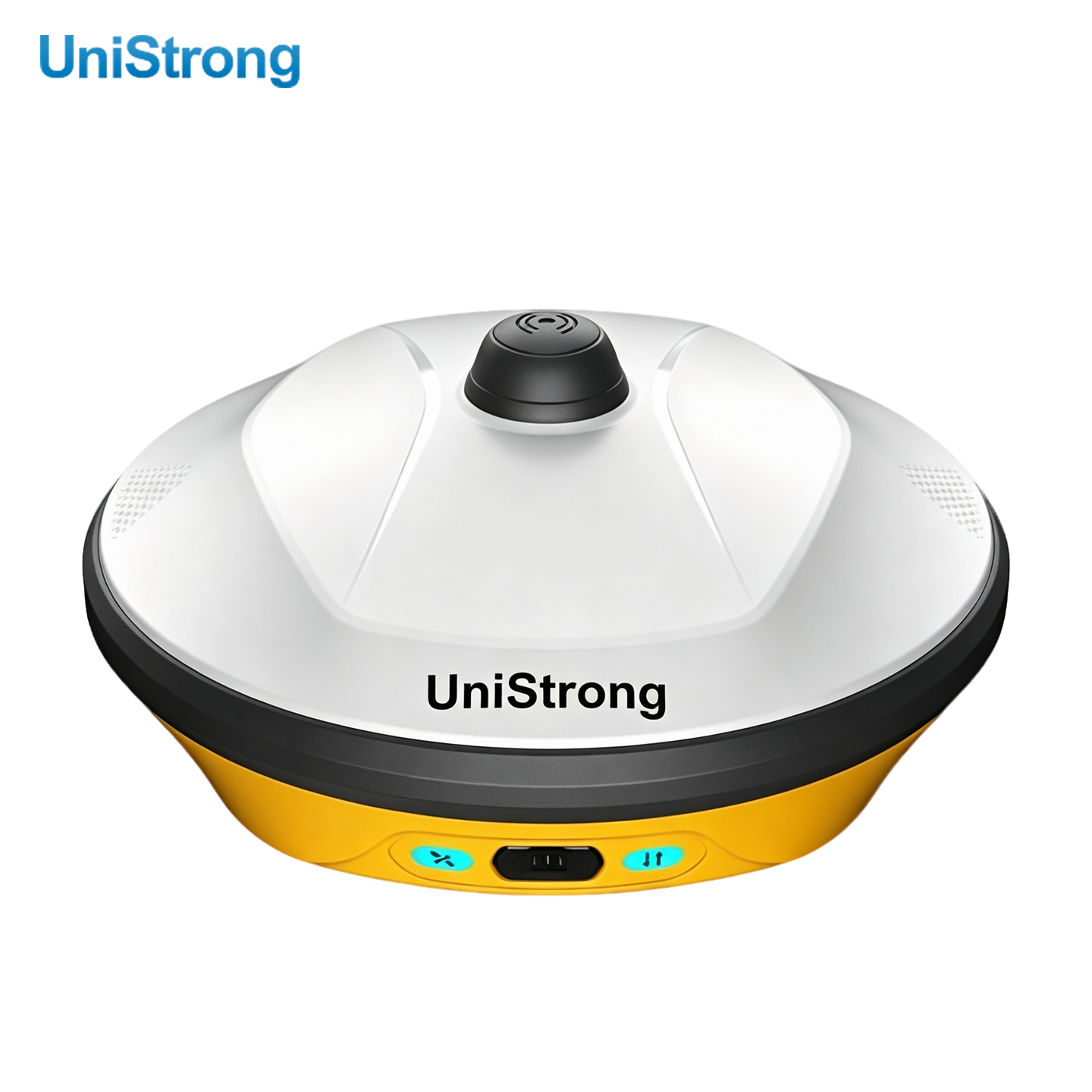

Le G950 AR est le récepteur RTK visuel de nouvelle génération d'Unistrong, construit autour de trois technologies intégrées : positionnement GNSS de haute précision, unité de mesure inertielle (IMU) et superposition visuelle de réalité augmentée.
Au lieu de lire des coordonnées sur un écran et de scruter le sol, le G950 AR projette des points cibles directement sur ce que vous voyez à travers la caméra de la télécommande. Marchez jusqu'au marqueur mis en évidence. Mesurez une fois sur place. Voilà le processus.
Associé à une centrale inertielle à étalonnage zéro qui s'allume et commence à mesurer immédiatement, même avec une inclinaison allant jusqu'à 60 degrés, le G950 AR élimine deux des principaux goulots d'étranglement des levés topographiques sur le terrain : la recherche du point et le nivellement du poteau.
Huit raisons pour lesquelles les équipes sur le terrain choisissent le G950 AR
Chaque fonctionnalité répond à un goulot d'étranglement spécifique des flux de travail traditionnels en matière d'arpentage — de l'acquisition de données par satellite à l'autonomie de la batterie lors d'une journée de travail de 12 heures sur le terrain.
Surveillance visuelle à double réalité augmentée

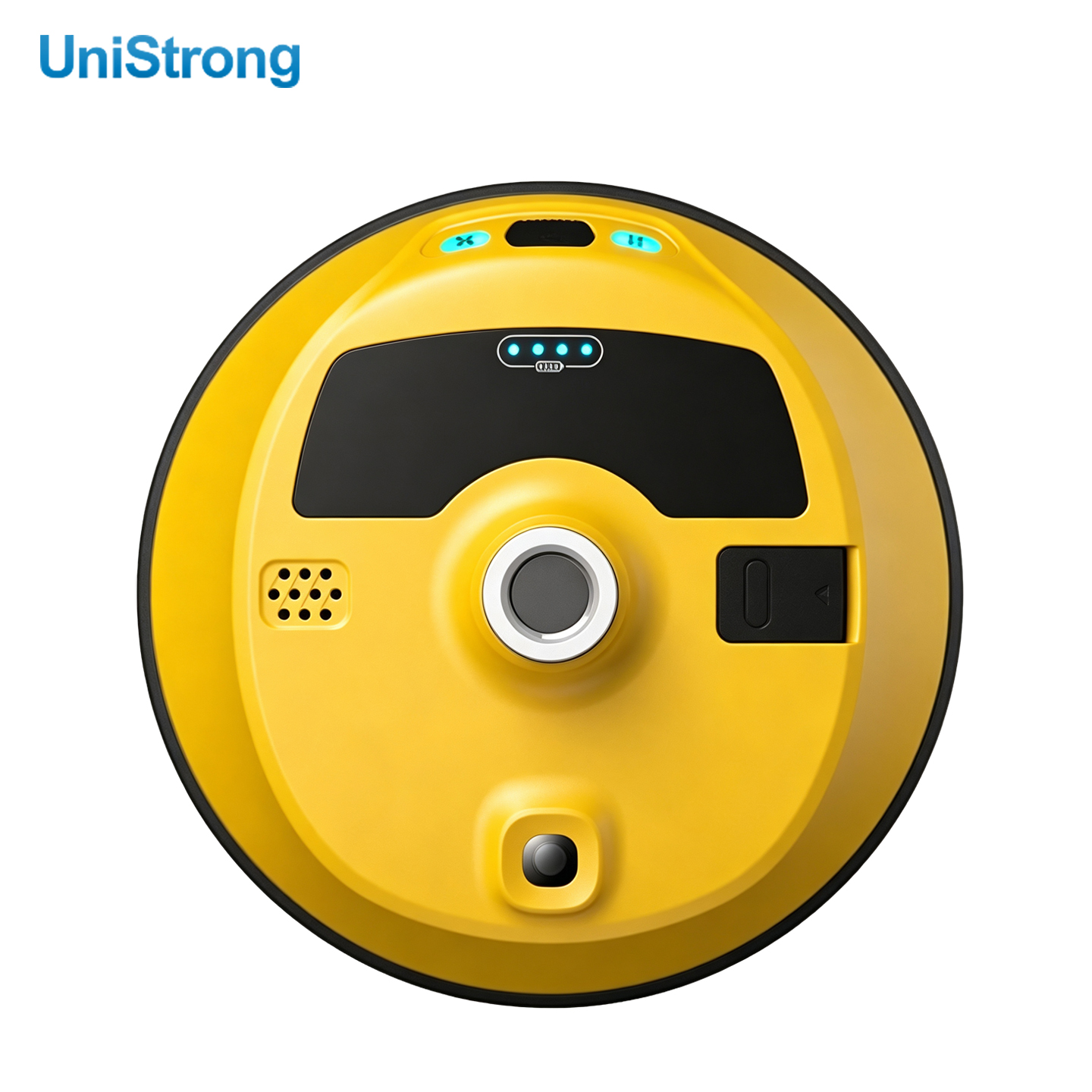

Les caméras de réalité augmentée intégrées au récepteur et à la manette affichent des cibles 2D/3D superposées directement à la scène réelle. Plus besoin de faire des allers-retours entre l'écran et le sol.
IMU à étalonnage zéro
Aucun étalonnage manuel par secousses n'est nécessaire. Mettez l'appareil sous tension et commencez immédiatement à mesurer jusqu'à 60 degrés d'inclinaison avec une précision de 2 cm. Effectuez des relevés en marchant, sans avoir besoin de vous arrêter pour le nivellement à bulle.
Suivi de la constellation complète
800 canaux parallèles répartis entre BDS-3, GPS, GLONASS et Galileo. Le système anti-interférences adaptatif Cygnus assure une solution fixe stable même sous la canopée et en milieu urbain dense.
CORS intégré
Service différentiel CORS national préchargé avec configuration en un clic. Compatible avec les systèmes de coordonnées CGCS2000, Beijing 54, Xi'an 80 et autres. Solution fixe en quelques secondes après le démarrage.
Starlink et augmentation par satellite
Lorsque le différentiel cellulaire diminue, l'extension de portée Starlink maintient une précision RTK centimétrique. L'augmentation par satellite permet une précision autonome dans les zones reculées sans réseau ni station de base.
Compatibilité radio multimarque

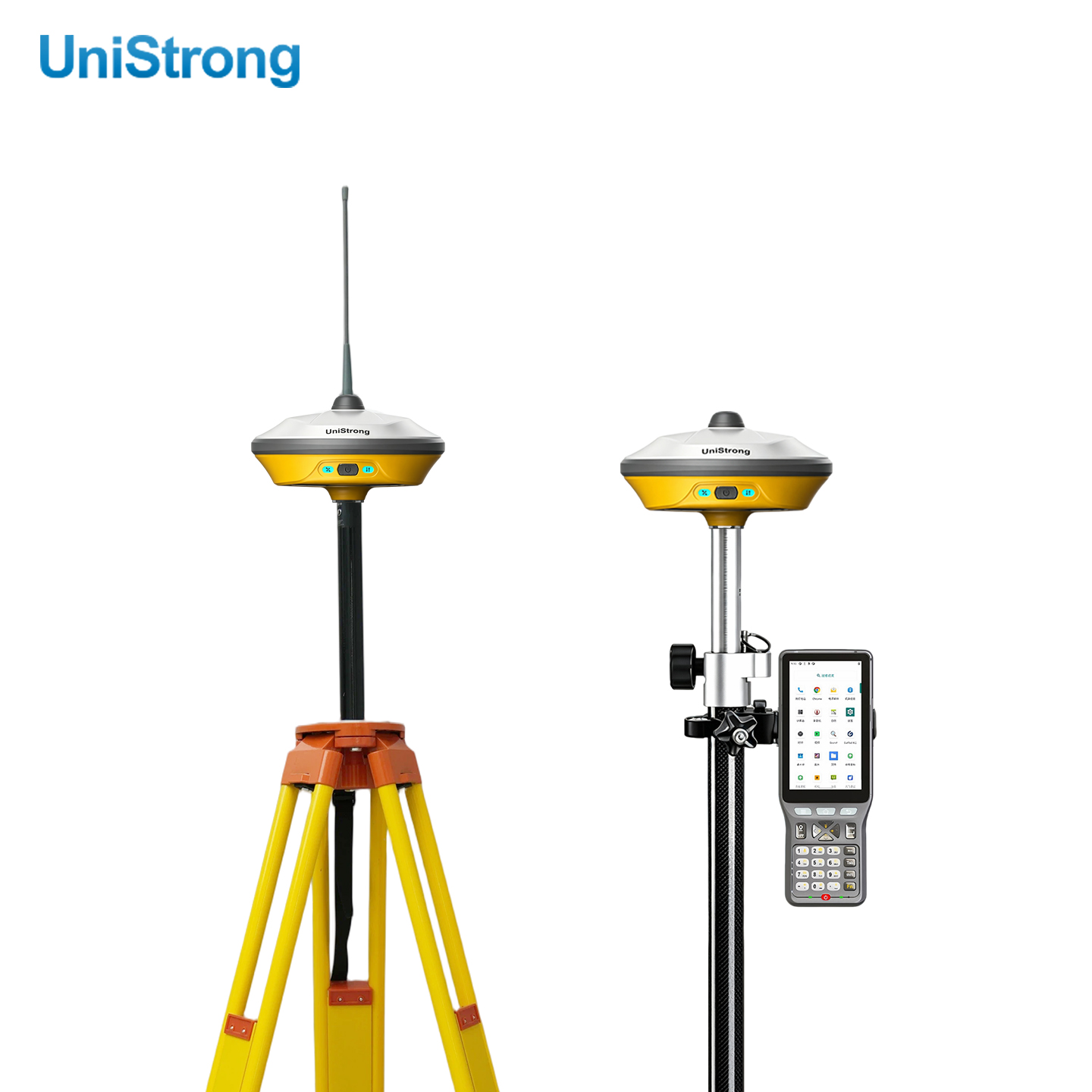

Radio UHF intégrée de 410 à 470 MHz, compatible avec les protocoles Trimble, SATEL, South, Hi-Target et autres protocoles courants. La coordination entre les récepteurs mobiles et les stations de base de différentes marques est une fonctionnalité standard.
Autonomie de la batterie toute la journée et charge rapide
Sa batterie intégrée haute capacité non amovible offre plus de 12 heures d'autonomie. Compatible avec la charge rapide PD, elle peut être alimentée par une batterie externe pendant de longues périodes.
Fonctionnement intelligent et sécurité des données
L'état de l'appareil est communiqué par une voix IA. La double sauvegarde des données entre le récepteur et le contrôleur évite la perte des fichiers d'enquête. Les mises à jour du micrologiciel à distance permettent de bénéficier de nouvelles fonctionnalités sans avoir à renvoyer l'appareil.
Voyez le point avant d'y arriver

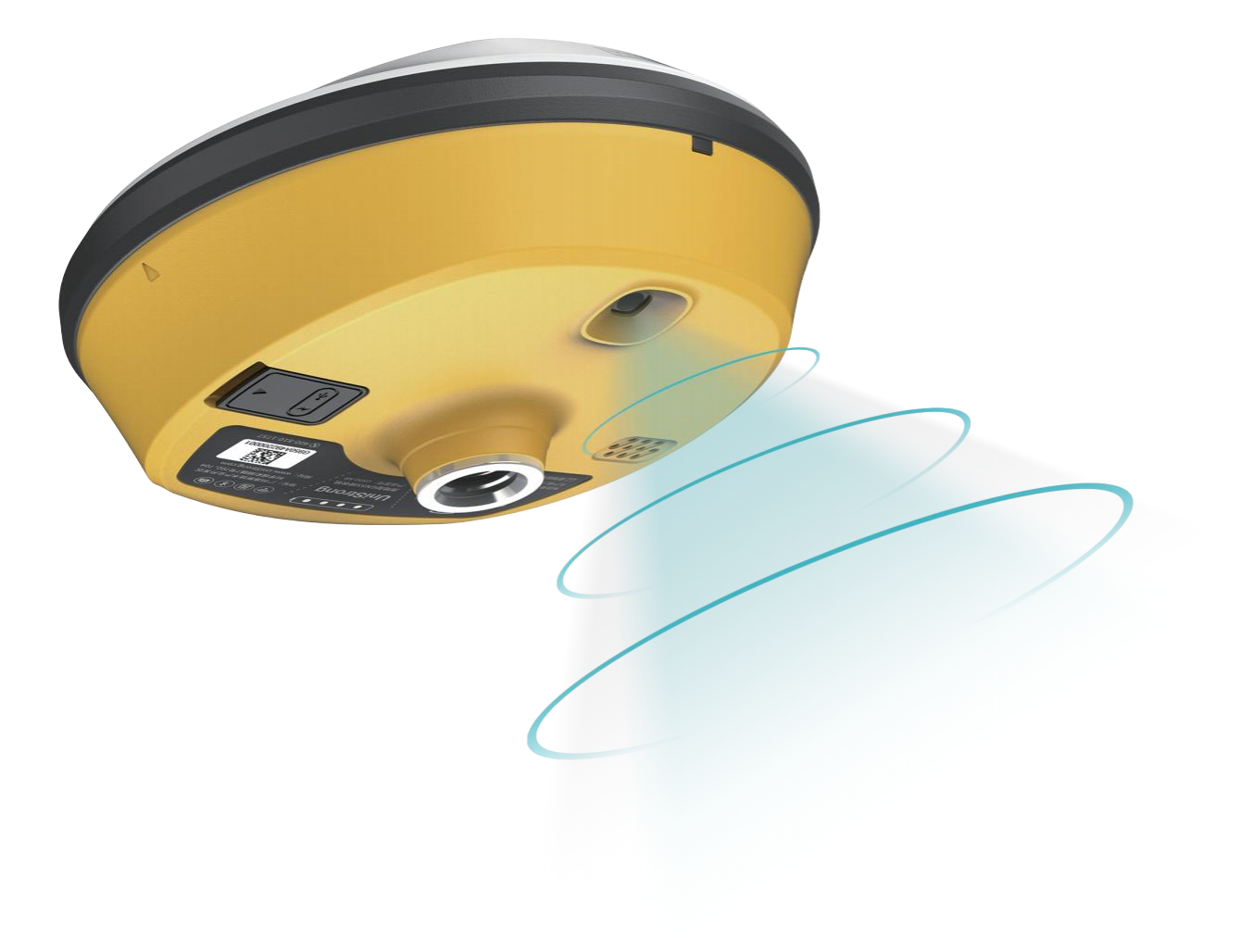

Le flux de travail de surveillance en réalité augmentée remplace l'estimation des coordonnées par un guidage visuel direct. La caméra de contrôle alimente une fenêtre d'affichage en direct sur laquelle sont superposés des marqueurs de cible, des indications de distance et des flèches directionnelles, le tout ancré aux coordonnées du monde réel.
- 01
Projection de points en temps réel
Les points d'observation sélectionnés apparaissent sous forme de marqueurs ancrés sur le flux vidéo en direct de la caméra, positionnés exactement là où ils doivent être sur le terrain.
- 02
Indications de distance et de direction
Des flèches à l'écran et des indications de distance vous guident vers la cible, évitant ainsi les allers-retours répétés vers le collecteur de données.
- 03
Assistance au piquetage 2D et 3D
Basculez entre les modes d'implantation en plan et en élévation pour le contrôle vertical, les travaux en pente et l'agencement de structures 3D.
Spécifications de qualité industrielle, conçues pour les travaux sur le terrain
| Catégorie | Détails |
|---|---|
| Performances GNSS | 800 canaux parallèles. Prise en charge complète des constellations et des bandes de fréquences, y compris BDS-3, GPS, GLONASS et Galileo. Technologie anti-interférences adaptative Cygnus. |
| Précision de mesure | Statique : horizontal ±2,5 mm + 0,5×10⁻⁶D, vertical ±5 mm + 0,5×10⁻⁶D RTK : horizontal ±8 mm + 1×10⁻⁶D, vertical ±15 mm + 1×10⁻⁶D Inclinaison de l'IMU : angle d'inclinaison jusqu'à 60°, précision d'inclinaison de 2 cm |
| Système de vision AR | Double caméra AR (récepteur + contrôleur). Résolution de 2 MP. Prend en charge la surveillance visuelle 2D et 3D de scènes réelles. |
| Communication | Radio UHF intégrée (410–470 MHz). Réseau cellulaire 4G complet. Bluetooth double mode. Wi-Fi. Compatibilité avec les protocoles radio de plusieurs marques, notamment Trimble, SATEL, South et Hi-Target. |
| Stockage et mises à niveau | Mémoire interne du récepteur de 8 Go. Double sauvegarde des données entre le récepteur et la télécommande. Prise en charge des mises à jour du micrologiciel en ligne (OTA). |
| Pouvoir | Batterie lithium haute capacité intégrée et non amovible. Autonomie du rover : ≥ 12 heures. Compatible avec la charge rapide PD et les batteries externes. Entrée externe : 9–28 V CC. |
| Physique | Diamètre 152 mm × Hauteur 86 mm. Poids 920 g. Indice de protection IP67 contre la poussière et l'eau. Température de fonctionnement : −30 °C à +60 °C. Température de stockage : −40 °C à +80 °C. |
| Logiciel | eSurvey, logiciel professionnel d'enquêtes de terrain. Diffusion vocale de l'état des données par IA. Bulles électroniques. Prise en charge de plusieurs systèmes de coordonnées (CGCS2000, Beijing 54, Xi'an 80, etc.). |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
| Fonctionnalités du satellite | |
|---|---|
| Suivi du signal | GPS : L1C/A, L1C, L1P, L2C, L2P, L5 BDS : B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, ALTBOC, E6 QZSS : L1C/A, L1C, L2C, L5, L1C, LEX Bande L |
| Taux de mise à jour | 10 Hz, fréquence supérieure disponible sur autorisation |
| Indice de précision | |
|---|---|
| Précision statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm ; Vertical : ±(5+0,5×10⁻⁶D) mm |
| Précision RTK | Horizontal : ±(8+1×10⁻⁶D) mm ; Vertical : ±(15+1×10⁻⁶D) mm |
| Spécifications électriques | |
|---|---|
| Type de batterie | Batterie au lithium intégrée non amovible |
| Autonomie de la batterie | 12h |
| Chargement | Compatible avec la charge rapide PD 20 W |
| Configuration du système | |
|---|---|
| Système opérateur | Système d'exploitation intelligent Linux |
| Stockage | 8 Go |
| Bluetooth | V5.0+EDR rétrocompatible / BLE |
| Wi-Fi | 802.11 b/g/n/ac |
| Diffusion vocale | Haut-parleur intégré, prend en charge la diffusion vocale TTS |
| NEZ | |
|---|---|
| Type d'IMU | IMU à auto-étalonnage, aucun nivellement manuel |
| Précision de l'IMU | Inclinaison jusqu'à 60°, précision de 2 cm |
| Imagerie en réalité augmentée | |
|---|---|
| Pixel | 2MP |
| Fréquence d'images | 25 Hz |
| Sensibilité | Sensibilité à la micro-faible luminosité |
| Précision de la surveillance | 2 cm |
| Modem radio | |
|---|---|
| Gamme de fréquences | 410 MHz-470 MHz |
| Mode de fonctionnement | Recevoir uniquement |
| Protocoles radio | Prend en charge les protocoles complets tels que TrimTalk 450S, PCC-GMSK, PCC-4FSK, Satel, Satel_ADL, HITARGET(9600), HITARGET(19200),TrimTalk(4800),HZSZ,South9600,TrimMark III,South 19200,GEOTALK, GEOMARK,PCCFST,PCCFST_ADL |
| Spécifications physiques | |
|---|---|
| Dimension | φ152 mm × H86 mm |
| Poids | 890 g |
| Spécifications environnementales | |
|---|---|
| Température de fonctionnement | -30℃ ~ +60℃ |
| Température de stockage | -40℃ ~ +80℃ |
| Résistance à l'eau et à la poussière | IP68 |
| Humidité | 100 % sans condensation |
*Les spécifications techniques ci-dessus sont sujettes à modification. UniStrong se réserve le droit d'interprétation finale.
