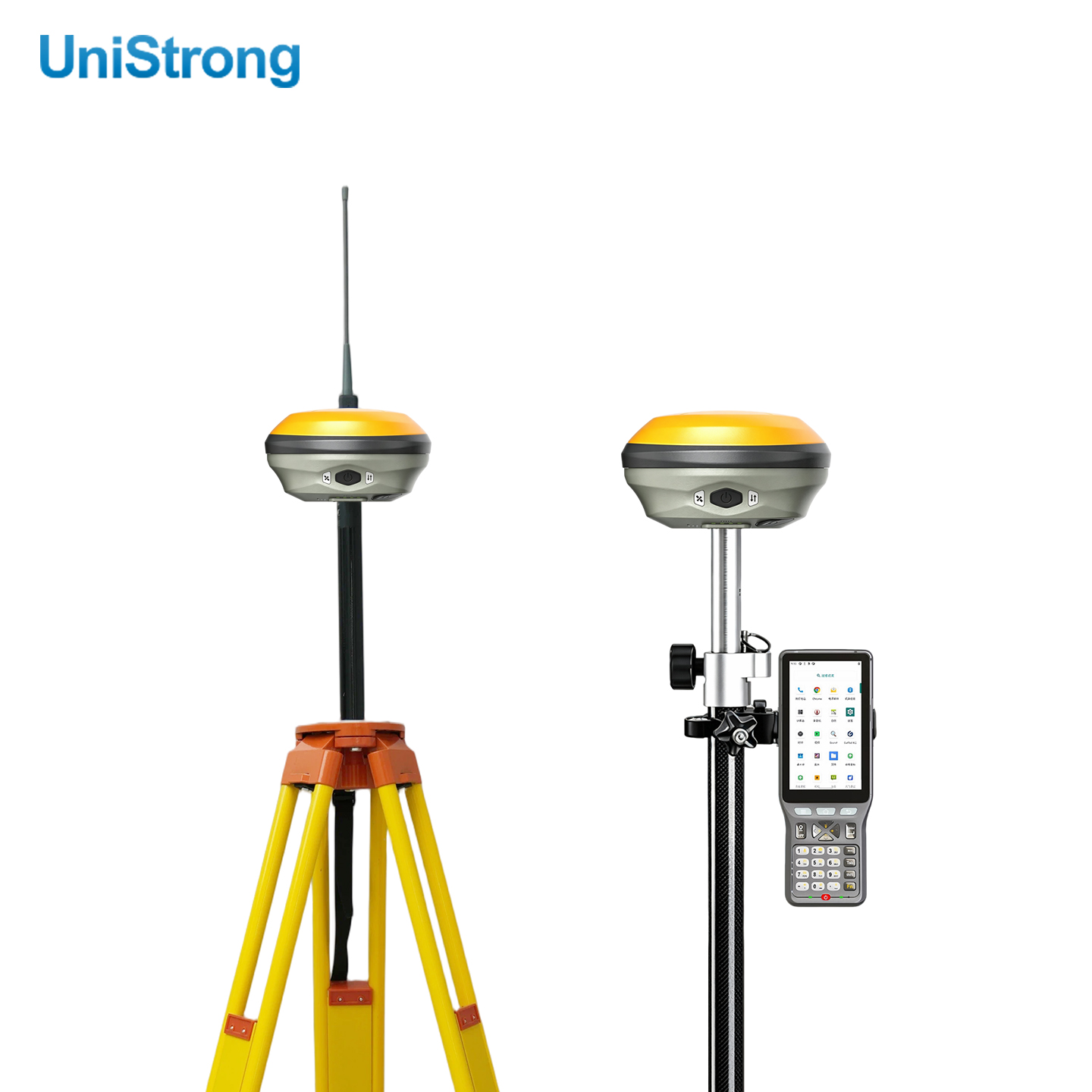

Récepteur GNSS RTK UniStrong G960 AR, implantation visuelle AR, constellation complète de 800 canaux, inclinomètre IMU de 4e génération, augmentation par satellite en bande L, IP68, pour levés topographiques cadastraux de construction
G960 AR
RTK visuel Récepteur
RTK visuel Récepteur
Récepteur GNSS haute densité à 1408 canaux
Repérage en réalité augmentée de scènes réelles + levé d'inclinaison IMU à étalonnage zéro. Batterie haute capacité de 13 600 mAh, plage de températures ultra-large pour les conditions de terrain extrêmes.
Système RTK visuel compact pour les travaux de terrain exigeants

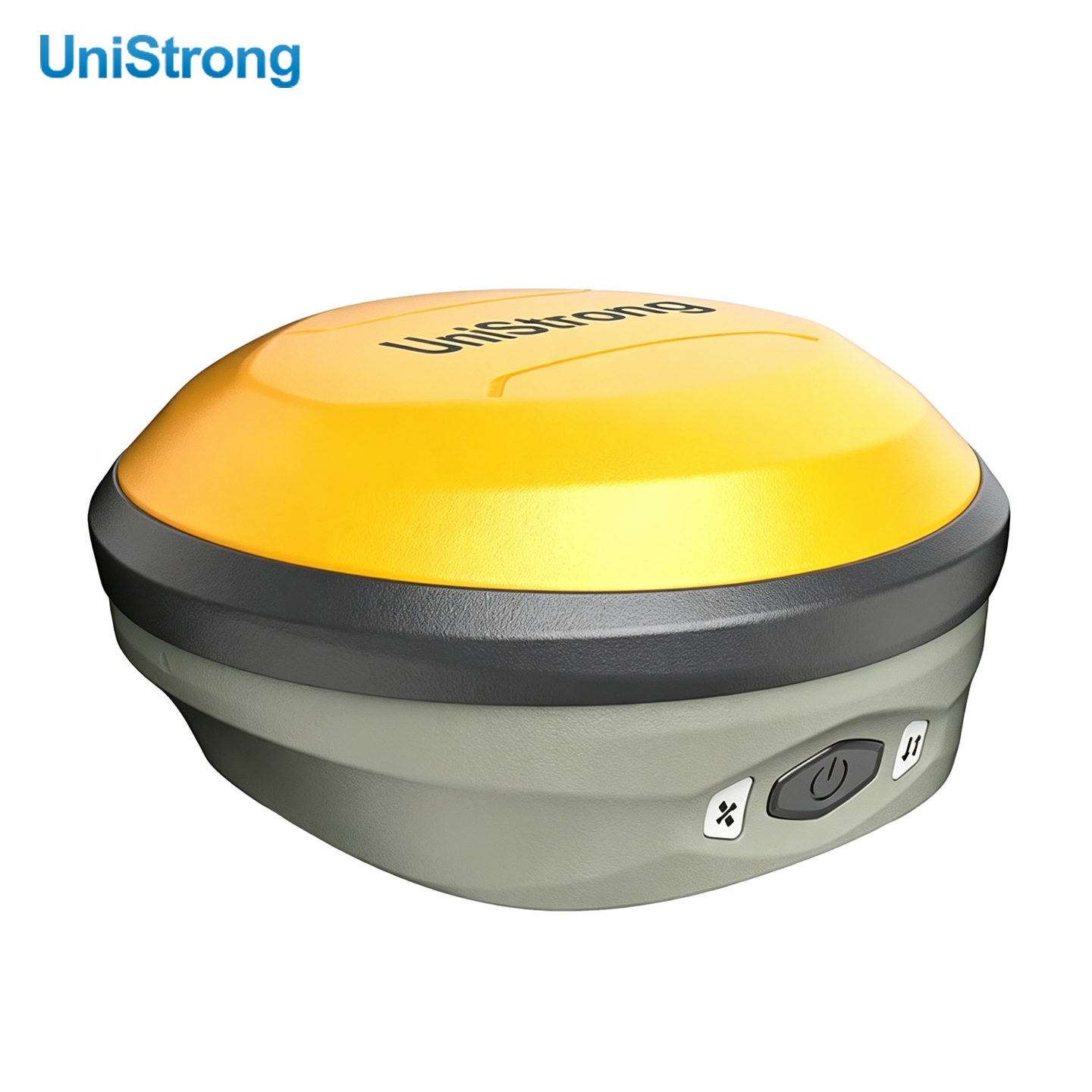

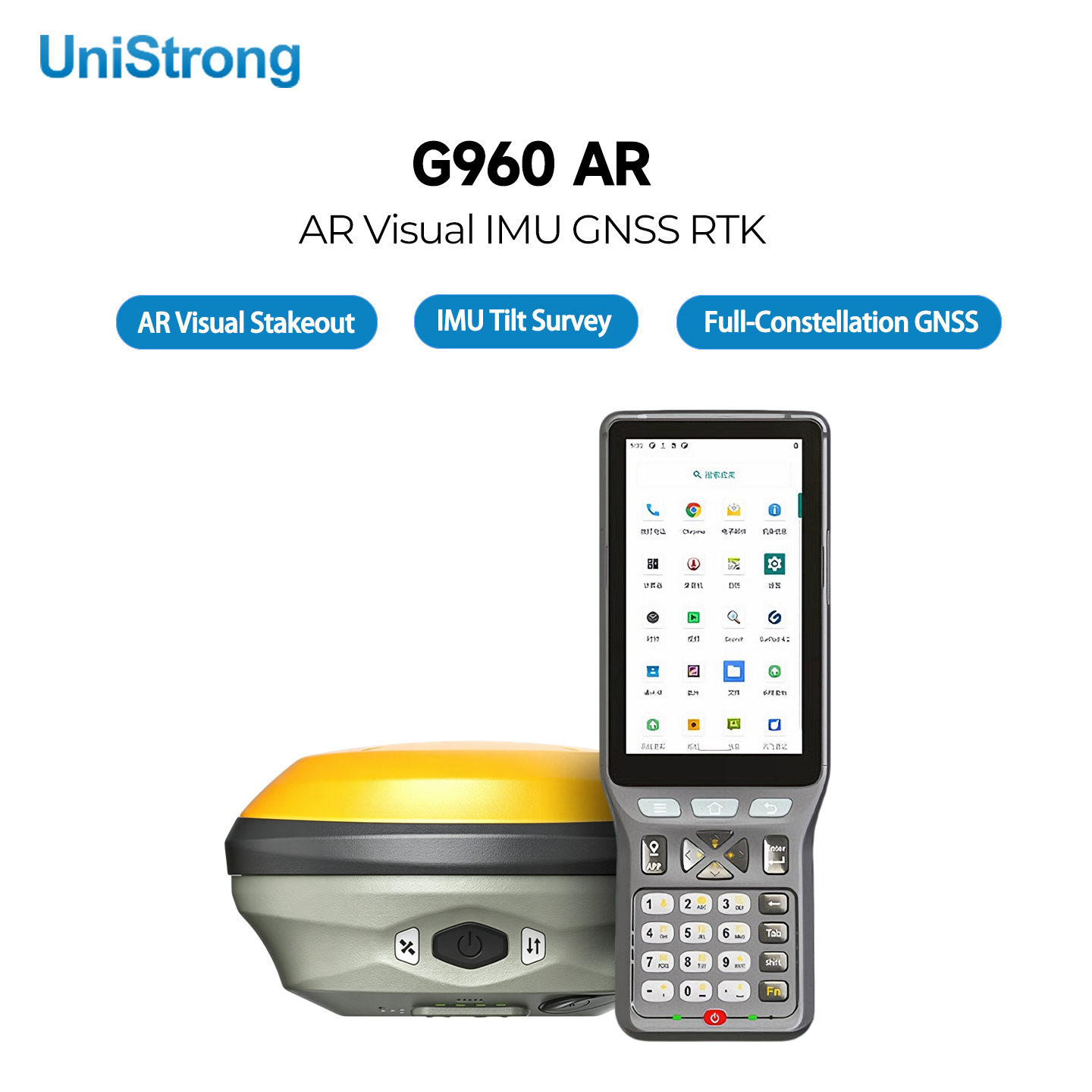

G960 AR Le récepteur GNSS RTK visuel compact Unistrong est doté d'un boîtier en alliage de magnésium. Il intègre le suivi GNSS multi-constellation, la mesure inertielle IMU sans étalonnage et la technologie de surveillance de scène réelle AR à double caméra.
Les équipes de topographes peuvent visualiser les repères d'implantation superposés directement à l'image en direct de la caméra, grâce au récepteur et au contrôleur de terrain. Fini les allers-retours constants entre l'écran et le terrain pour localiser les points de levé.
Prend en charge les levés topographiques avec une inclinaison jusqu'à 60 degrés sans niveau à bulle, calcul inertiel à taux de mise à jour élevé, longue autonomie de la batterie, protection IP67 contre la poussière et l'eau et conception mécanique anti-chute pour les environnements de construction et de levés topographiques difficiles.
Principaux avantages du RTK visuel G960-AR
Conçu pour les équipes de terrain, il résout les problèmes concrets rencontrés lors des levés topographiques, de l'implantation initiale aux opérations d'une journée entière.
Surveillance visuelle en réalité augmentée à deux unités
Caméras AR grand angle 2MP sur le récepteur et la manette. Superposition de marqueurs 2D/3D en temps réel sur la vue du champ de vision en direct.

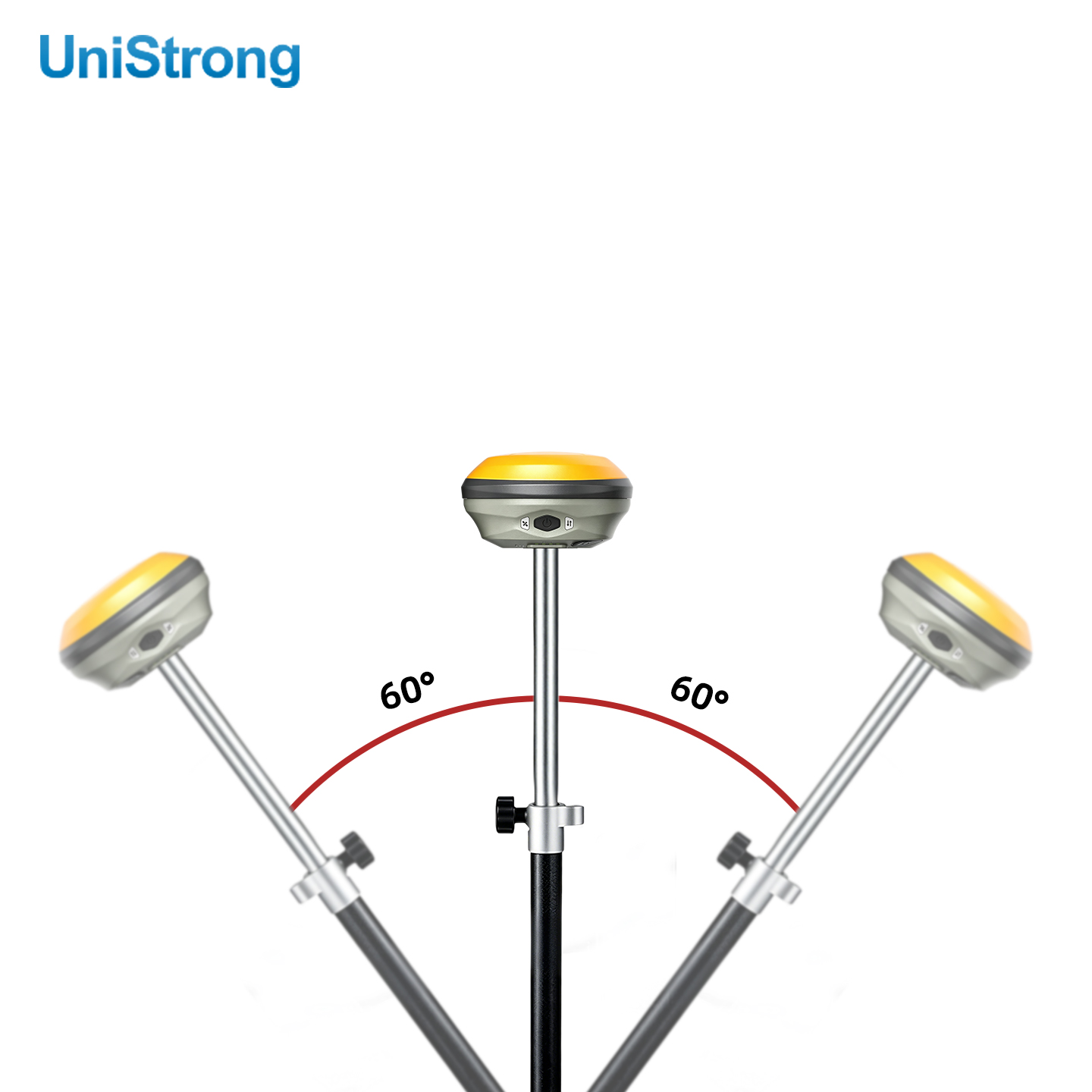

IMU à étalonnage zéro
Mise à jour inertielle haute fréquence de 400 Hz, aucun étalonnage par vibration requis. Mesure avec une précision fiable jusqu'à une inclinaison du pôle de 60°.
GNSS multi-constellation
Suivi complet des systèmes BDS-3, GPS, GLONASS, Galileo et QZSS. Performances robustes sous la canopée et en milieu urbain dense.
Service CORS intégré
Prise en charge des profils CORS préchargés, configuration en un clic, compatible avec les systèmes de coordonnées globaux pour une localisation RTK rapide.
Radio UHF multiprotocole
Radio UHF intégrée 410‑470 MHz, compatible avec les flux de travail base-rover SATEL, Trimble, South, Hi‑Target.
Cellulaire 4G double SIM
eSIM intégrée et emplacement pour carte SIM physique, sélection flexible du réseau pour liaison différentielle RTK sur le terrain.
Corps robuste en alliage de magnésium
Boîtier léger en alliage de magnésium, indice de protection IP67, conception anti-chute pour les conditions de chantier difficiles.
Batterie à cycle long et charge PD
Batterie intégrée haute capacité, jusqu'à 20 heures d'autonomie en veille. Charge rapide PD via interface USB-C.

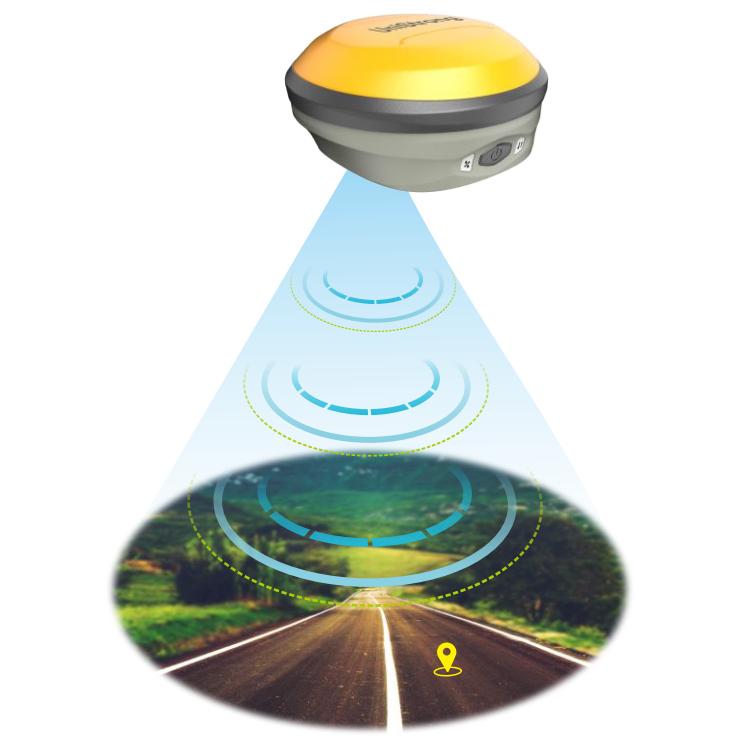

Superposer des marqueurs d'arpentage sur des scènes du monde réel
Le G960-AR offre une solution de réalité augmentée pour l'implantation de chantiers, les levés topographiques et les relevés de limites de propriété. Visualisez les points cibles directement sur le flux vidéo en direct.
- 01
Projection de marqueurs en temps réel
Les points d'ancrage sont visibles en direct sur la caméra, indiquant la position exacte au sol pour les opérateurs de terrain.
- 02
Indications de distance et de direction
Les affichages à l'écran et les flèches directionnelles réduisent les allers-retours entre le poteau et le contrôleur.
- 03
Modes de surveillance 2D et 3D
Basculez entre la vue en plan et l'implantation prenant en compte l'élévation pour les pentes, le contrôle vertical et l'agencement structurel 3D.

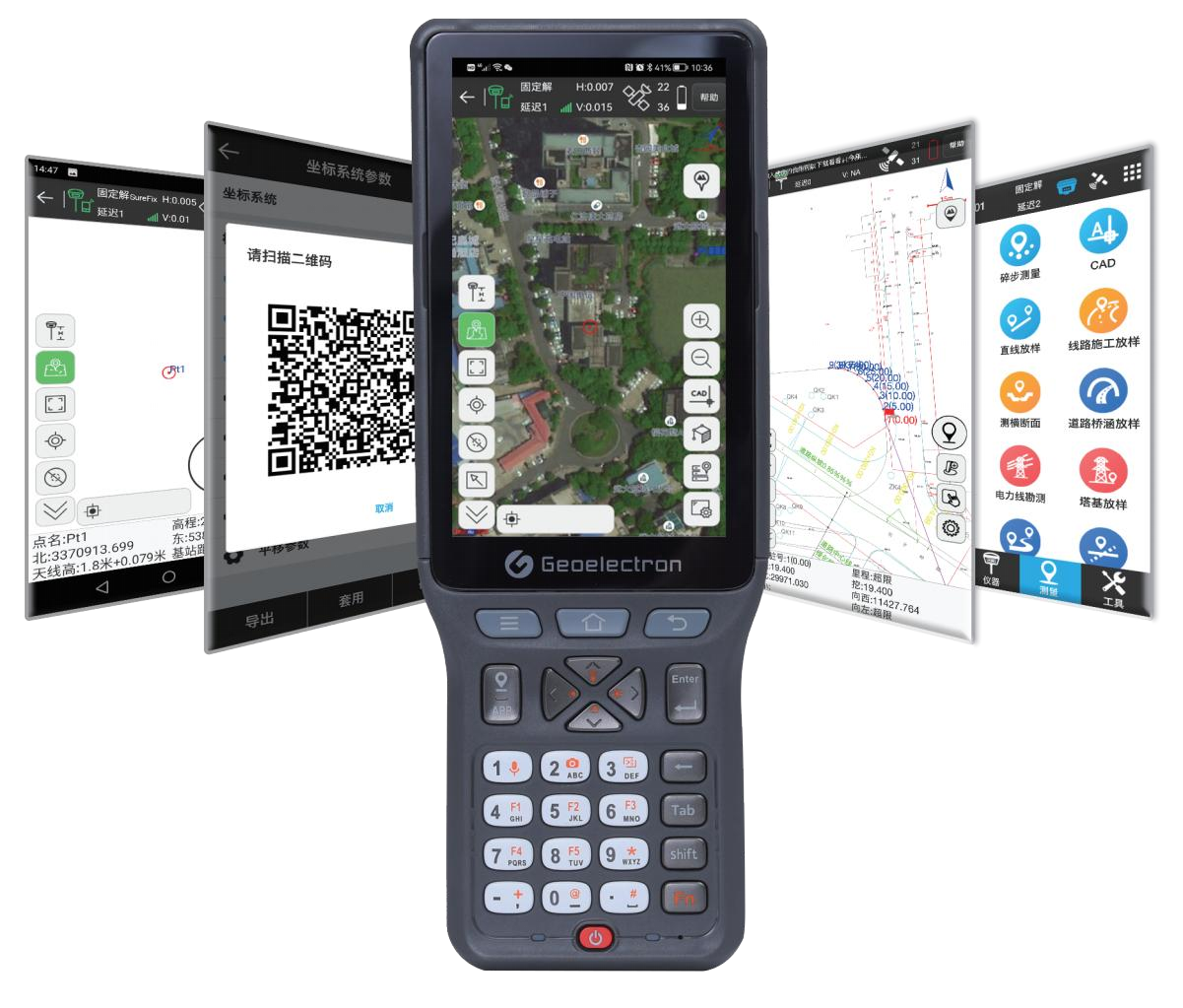

Logiciel d'enquête professionnel eSurvey
eSurvey fonctionne sur le contrôleur de terrain P9IV, parfaitement compatible avec le système RTK visuel AR G960. Il intègre la mesure en réalité augmentée, l'implantation en réalité augmentée, la CAO portable, la commande vocale par IA et la mise à jour OTA pour optimiser tous les flux de travail topographiques.
Mesure AR
Mesure visuelle en situation réelle
Mise à jour en ligne
Mise à jour logicielle en ligne OTA
Voix IA intelligente
Commande vocale pour l'exploitation du site
Planque AR
Superposer les points d'enjeu sur la scène réelle
Interface personnalisée
Mise en page personnalisée pour votre enquête
Aide en un clic
Guide rapide en un clic
Réparation en un clic
Configurez le mode de fonctionnement de l'appareil en un clic et obtenez une solution RTK fixe.
Protection de sécurité
Permet l'enregistrement et la navigation sur les itinéraires afin de garantir la sécurité des géomètres.
Partager le code QR
Partagez les paramètres de coordonnées et les fichiers de configuration via un code QR. Scannez pour appliquer directement.
CAO en main
Prise en charge de l'importation de dessins CAO aux formats DWG et DXF. Sélection directe des points sur les dessins pour les travaux d'implantation.
Paramètres de qualité industrielle G960‑AR
| Catégorie | Détails |
|---|---|
| Constellations GNSS | BDS-3, GPS, GLONASS, Galileo, QZSS ; suivi du signal sur toute la bande de fréquence |
| Précision des levés statiques | Horizontal ±2,5 mm + 0,5×10⁻⁶D ; Vertical ±5 mm + 0,5×10⁻⁶D |
| Précision des levés RTK | Horizontal ±8 mm + 1×10⁻⁶D ; Vertical ±15 mm + 1×10⁻⁶D |
| Levés inertiels IMU | Plage d'inclinaison de 0 à 60° ; fréquence de mise à jour de 400 Hz ; précision compensée en inclinaison inférieure à 2 cm dans un rayon de 30°. |
| Système de vision AR | Double caméra AR ; résolution 2 MP ; champ de vision 88° ; fréquence d’images de 25 images/s ; prise en charge de la surveillance en environnement réel 2D/3D |
| Communication | Radio UHF 410-470 MHz ; double SIM 4G ; Bluetooth ; Wi-Fi ; compatibilité avec les protocoles radio multimarques |
| Puissance et autonomie | Batterie haute capacité intégrée ; autonomie statique jusqu’à 20 h ; autonomie en mode rover jusqu’à 16 h ; charge rapide PD USB-C ; entrée externe CC 9-28 V |
| Environnement physique et environnemental | Boîtier en alliage de magnésium ; indice de protection IP67 contre la poussière et l’eau ; plage de température de fonctionnement : -30 °C à +60 °C ; conception mécanique antichoc |
| Logiciel | Logiciel de levés topographiques eSurvey, prise en charge de plusieurs systèmes de coordonnées, mise à jour du micrologiciel par OTA, sauvegarde des données sur deux appareils |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques du UniStrong G960AR
| Performances GNSS | Fonctionnalités de suivi | BDS : B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC GPS : L1C/A, L1C, L1P, L2C, L2P, L5 GLONASS : G1, G2, G3 Galilée : E1, E5a, E5b, ALTBOC, E6 QZSS : L1C/A, L1C, L2C, L5, LEX* SBAS : Bande L | ||
|---|---|---|---|---|
| Reprise après interruption du signal | Soutenu | |||
| Précision | Enquête statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm Verticale : ±(5+0,5×10⁻⁶D) mm | ||
| Enquête RTK | Horizontal : ±(8+1×10⁻⁶D) mm Vertical : ±(15+1×10⁻⁶D) mm | |||
| Imagerie | Pixel | 2MP | Champ de vision | Champ de vision 88° |
| Fréquence d'images | 25 Hz | Sensibilité | Sensibilité élevée à très faible luminosité | |
| Mesure IMU | Précision de la compensation | 8 mm + 0,3 mm/° d'inclinaison (à 30° d'inclinaison près, précision | ||
| Angle de compensation d'inclinaison | 0 ~ 60° | |||
| Taux de mise à jour de l'IMU | 400 Hz | |||
| Radio interne | Protocoles de communication | Prise en charge complète du protocole : TrimTalk450S, TrimTalk (4800), TrimMarkIII, Sud (9600,19200) PCC-GMSK, PCC-4FSK, Satel, Satel_ADL, HITARGET (9600), HITARGET (19200), HZSZ, GEOTALK, GEOMARK, PCCFST, PCCFST_ADL | ||
| Fréquence | 410 ~ 470 MHz, commutable librement | |||
| Chaînes | 7+2400 (7 canaux fixes + 2400 canaux définis par l'utilisateur) | |||
| Plateforme système | Système opérateur | Système d'exploitation Linux industriel | Bluetooth | BT 5.0, rétrocompatible avec BLE (mode basse consommation) |
| Stockage interne | 8 Go de mémoire embarquée | Wi-Fi | IEEE 802.11 a/b/g/n/ac | |
| Performances électriques | Batterie | Batterie intégrée, 3,65 V CC/12 000 mAh 43,8 Wh | ||
| Heures de travail | 20 h (mode statique) ; 16 h (mode station mobile) | |||
| Interface de données | Port TNC | Connectez l'antenne radio interne | Emplacement pour carte SIM | Pour l'insertion de la carte SIM |
| Type-C | Pour la recharge directe et la transmission de données | |||
| Caractéristiques physiques | Clés | 1 bouton d'alimentation multifonction | Voyants indicateurs | Lampe satellite, lampe de liaison de données, lampe à batterie |
| Dimensions | 134 mm × 75,5 mm | Poids | Environ 0,8 kg | |
| Matériau du boîtier | Boîtier en alliage de magnésium | |||
| Performance environnementale | Température de fonctionnement | -30℃ ~ 60℃ | Température de stockage | -40℃ ~ 80℃ |
| étanche à l'eau et à la poussière | IP67 | Humidité | Résiste à 99,9 % de la condensation | |
| Résistance aux chutes | Chute de 2 m sur sol dur avec une perche à température ambiante, chute libre de 1,2 m | |||
| Spécifications de la manette portable | ||||
| Modèle | P9IV | Réseau mobile | Réseau 4G complet (Mobile, Unicom, Télécom) | |
| Processeur | Processeur octocœur haute performance 2,0 GHz | Wi-Fi | 2,4 GHz/5 GHz, Wi-Fi 802.11 ac/a/b/g/n | |
| Système opérateur | Android 11 | Bluetooth | BT2.1+EDR/3.0/4.1/4.2/5.0 BLE | |
| Écran LCD | Écran tactile HD de 5 pouces | Batterie intégrée | Batterie non amovible de 6 400 mAh, 3,85 V, autonomie de 20 h | |
| Caméra | Appareil photo 13 MP avec autofocus et flash | étanche à l'eau et à la poussière | IP67 | |
| BÉLIER | 3 Go LPDDR4X | Résistance aux chutes | Résister à une chute de 2 m avec une perche | |
| Stockage | Mémoire interne de 32 Go, compatible avec les cartes TF jusqu'à 512 Go. | Température de fonctionnement | -30℃ ~ 60℃ | |
| Capteurs | Boussole électronique intégrée, niveau à bulle électronique, capteur de gravité | Température de stockage | -40℃ ~ 80℃ | |
(Remarque : * Certaines fonctions ne sont pas prises en charge par le firmware actuel ; la date de prise en charge sera annoncée ultérieurement.)
