Récepteur GNSS RTK UniStrong G970II Pro/eBase 20, 1408 canaux, signaux BDS3 complets, inclinométrie IMU, aRTK, protection anti-interférences intégrée, batterie remplaçable à chaud, indice de protection IP68 pour applications d'ingénierie et de topographie.

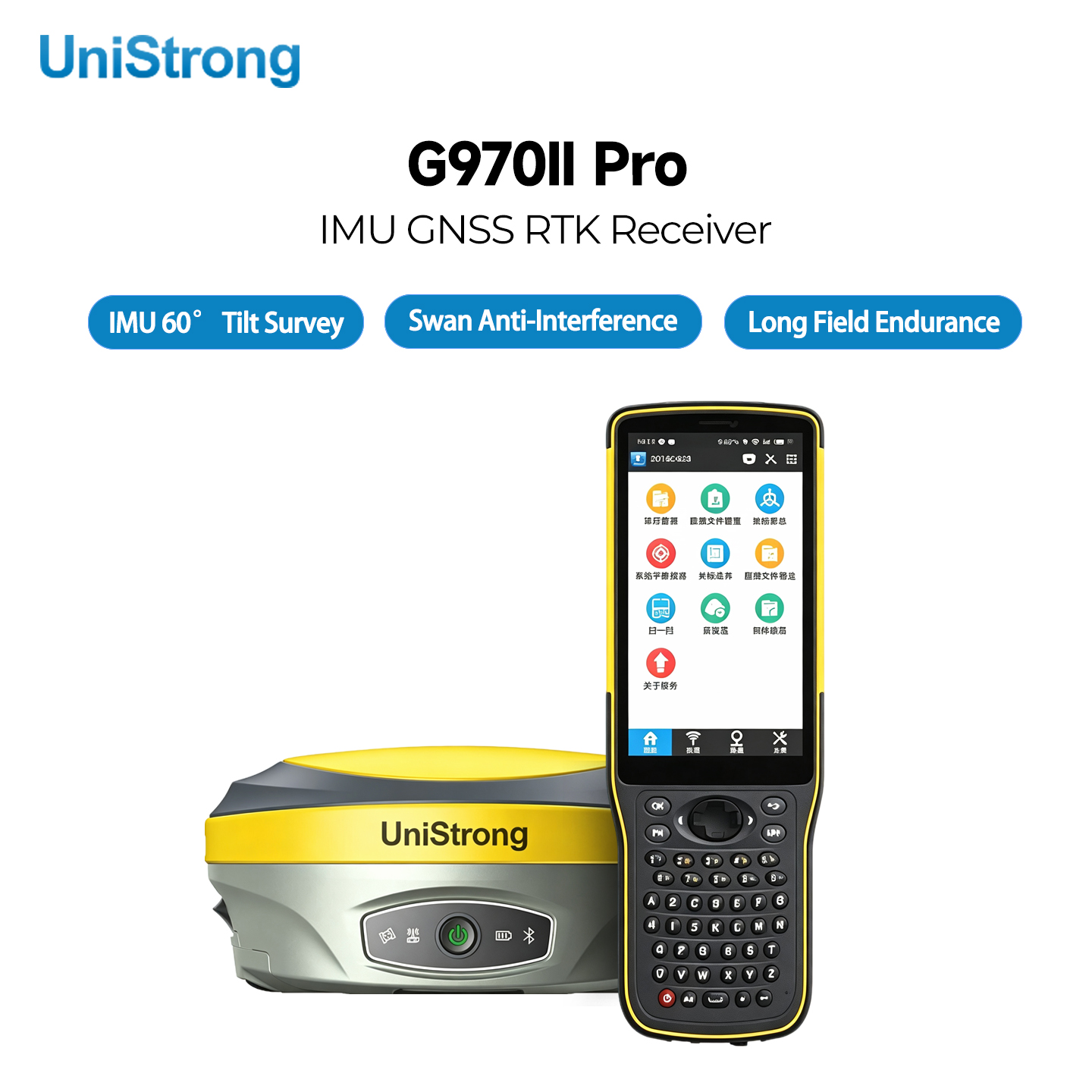

G970II Pro
Récepteur GNSS RTK
Récepteur GNSS industriel à constellation complète, alimenté par une puce UniStrong Tiansuan-II. Continuité de liaison aRTK, double batterie remplaçable à chaud, boîtier robuste IP68, conçu pour les levés topographiques et l'implantation d'ingénierie intensifs.

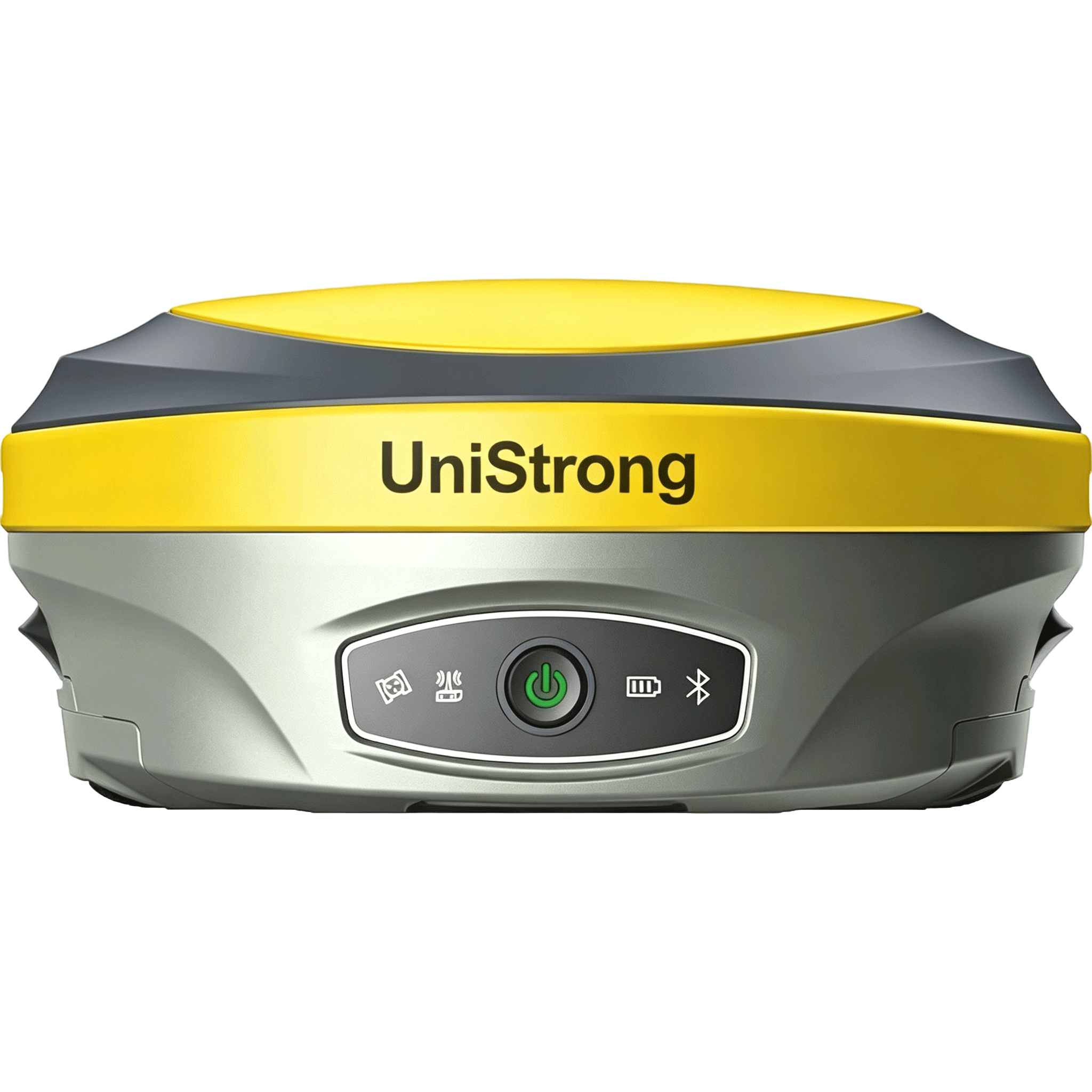

Récepteur GNSS RTK haut de gamme G970II-Pro
G970II‑Pro UniStrong est un récepteur GNSS RTK haut de gamme, conçu pour la topographie et basé sur une technologie développée en interne. Tiansuan-II Puce de bande de base haute précision et moteur RTK Athena.
Il prend en charge la technologie d'extension de portée aRTK StarLink et conserve une précision RTK centimétrique même en cas de perte de liaison différentielle cellulaire. L'IMU à étalonnage zéro permet des levés avec compensation d'inclinaison jusqu'à 60 degrés ; aucun nivellement à bulle n'est nécessaire pour les travaux de terrain à pied.
Deux batteries amovibles remplaçables à chaud, un boîtier mécanique en alliage de magnésium, une résistance à la poussière et à l'eau IP68, une radio UHF à protocole complet, une connexion par appariement rapide avec un manuel et une diffusion vocale TTS intelligente en font l'outil idéal pour les projets d'implantation technique, de cartographie topographique, de levés cadastraux et de surveillance des déformations.
Principaux avantages du G970II‑Pro GNSS RTK
Protection anti-interférences au niveau de la puce, continuité de la liaison en étoile et matériel industriel robuste pour les environnements d'étude complexes.
Puce GNSS Tiansuan-II
1408 canaux multi-constellation, prise en charge complète du BDS-3, anti-brouillage au niveau de la puce, améliore les performances du signal en cas d'occlusion.
Technologie Star-Link aRTK
Maintenir une précision RTK centimétrique en cas d'interruption de la liaison différentielle mobile, réduire les zones mortes de travail sur le terrain.

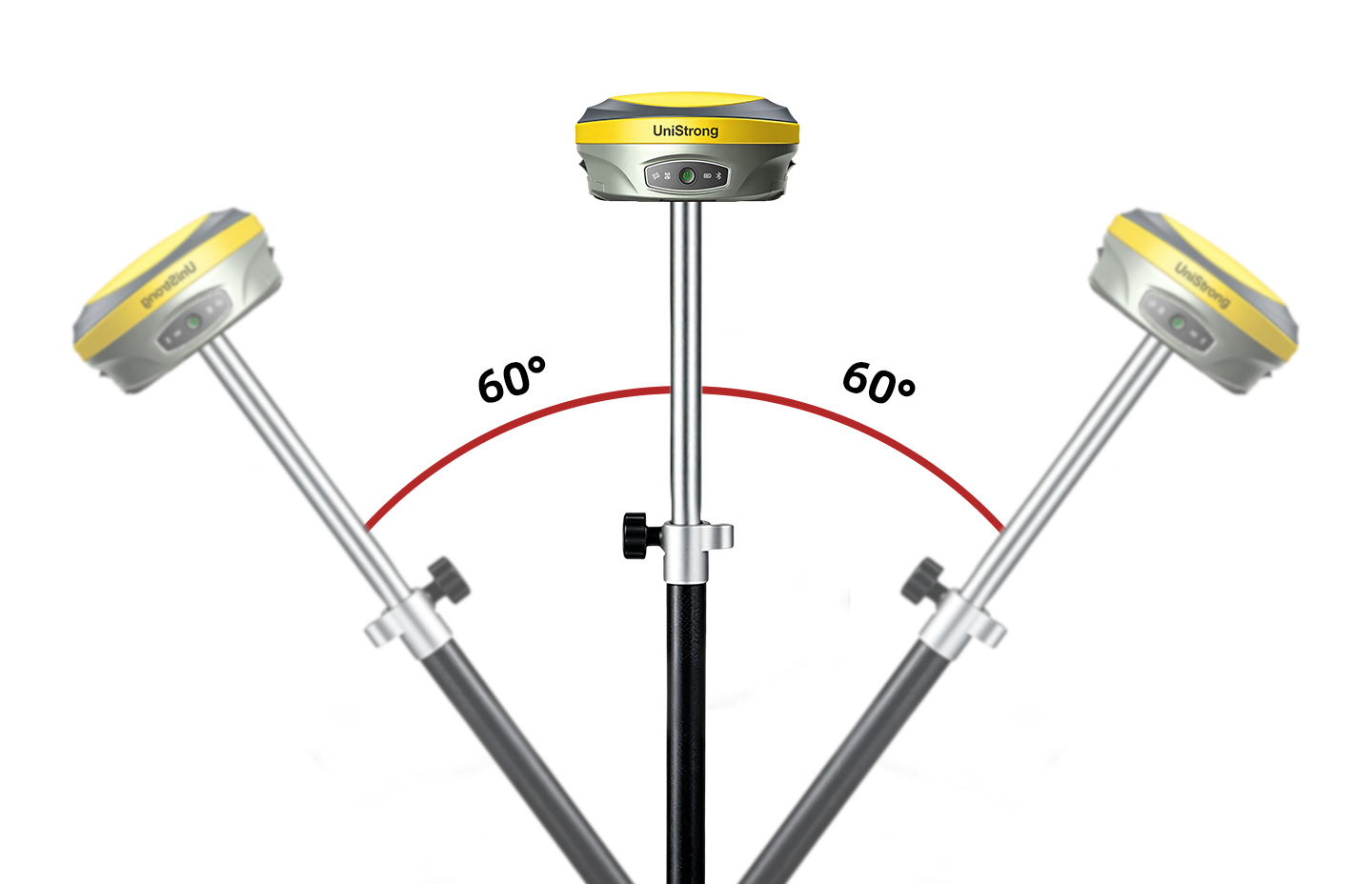

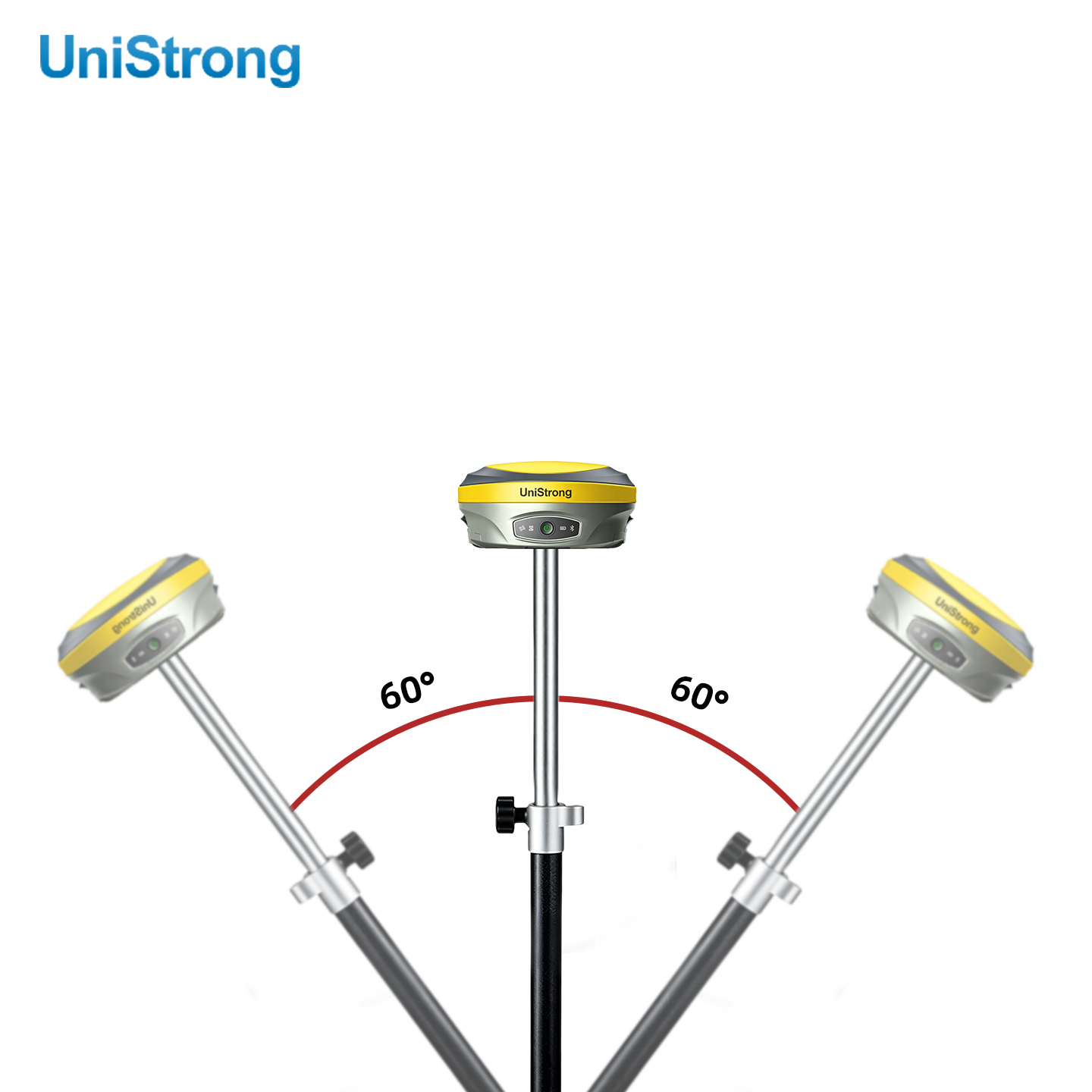

IMU à étalonnage zéro
Fréquence de mise à jour inertielle de 400 Hz, levé avec inclinaison du pôle jusqu'à 60°, précision compensée en inclinaison de 2 cm sans étalonnage manuel des secousses.
Radio UHF multiprotocole
Puissance d'émission réglable de 0,5 à 2 W, compatible avec les protocoles des appareils de levé Trimble, SATEL, South, Hi-Target et des appareils de levé courants.

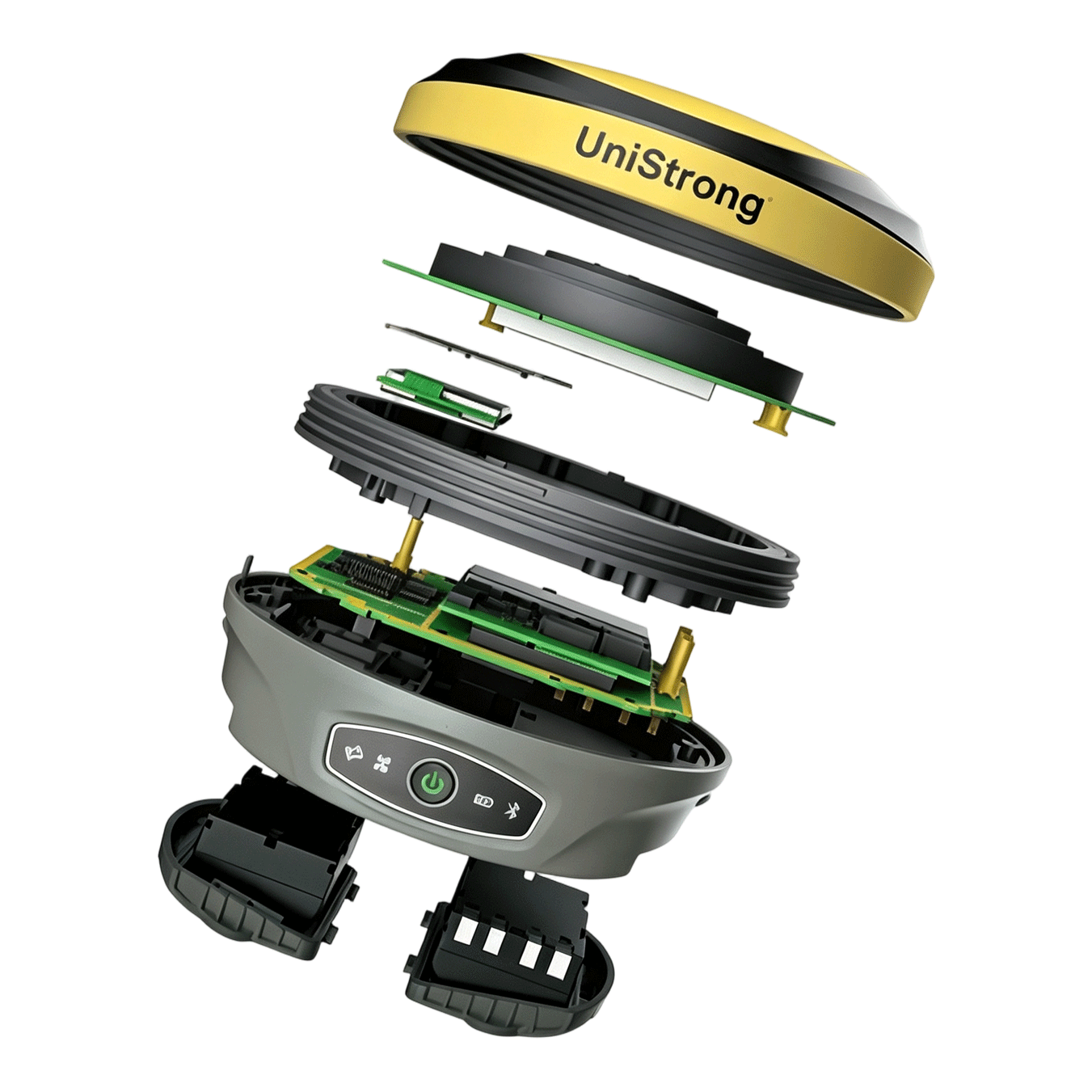

Batterie double remplaçable à chaud
Conception à double compartiment symétrique pour batteries, remplacement à chaud des batteries sans coupure de courant, évitant ainsi toute interruption du travail sur le terrain.
Lien vers le manuel Flash-Pair
Connexion flash rapide sans NFC entre le récepteur et le contrôleur de terrain, simplifiant la préparation avant intervention.
Alliage de magnésium IP68
Boîtier en alliage de magnésium, étanche à la poussière et à l'eau IP68, résistant à la condensation et à l'humidité, adapté aux environnements à températures extrêmes.
Voix TTS intelligente
Diffusion vocale en temps réel pour l'état du récepteur, l'avertissement de mouvement de la station de base, les informations sur la batterie et le suivi des satellites.
Puce Tiansuan-II et Star-Link aRTK
La pile matérielle et logicielle développée en interne résout les problèmes concrets rencontrés lors des enquêtes, tels que l'occlusion du signal, l'interruption de la liaison et le remplacement fréquent des batteries.
- 01
Puce de bande de base Tiansuan-II
Prise en charge complète du signal BDS-3, protection anti-interférences au niveau de la puce, amélioration des performances de suivi sous les arbres et dans un environnement urbain-canyon.
- 02
Continuité Star-Link aRTK
Lorsque la liaison différentielle 4G est interrompue, l'algorithme star-link maintient une sortie RTK au niveau centimétrique sans réinitialisation.
- 03
Système à double batterie remplaçable à chaud
Remplacement de la batterie sur site sans interruption de service, garantissant un fonctionnement continu et prolongé pour les relevés de terrain.
Paramètres RTK GNSS G970II‑Pro
| Catégorie | Détails |
|---|---|
| Performances GNSS | 800 chaînes GPS : L1C/A, L1C, L1P, L2C, L2P, L5 ; GLONASS : G1P1, G1OC, G2OC, G2P2, G3OC BDS : B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC ; Galileo : E1BC, E5a, E5b, ALTBOC, E6 QZSS : L1C/A, L1C, L2C, L5, LEX ; SBAS : L1, L5 ; IRNSS : L5 ; Bande L |
| Indice de précision | Statique : Horizontal ±(2,5+0,5×10⁻⁶D) mm, Vertical ±(5+0,5×10⁻⁶D) mm RTK : Horizontal ±(8+1×10⁻⁶D) mm, Vertical ±(15+1×10⁻⁶D) mm Précision d'inclinaison : 2 cm à 60° d'inclinaison ; Précision H10 (Chine) : 8 cm Temps d'initialisation : 8 s ; Fiabilité de l'initialisation : 99,9 % |
| Configuration du système | Système d'exploitation : Linux ; Mémoire interne de 16 Go, extensible via carte microSD Wi-Fi : 802.11 b/g/n ; Bluetooth : double mode V2.1+EDR/V4.1, classe 2 Bulle électronique prise en charge ; positionnement par fusion, fréquence de mise à jour de 400 Hz Aucun mât de centrage dédié requis ; diffusion vocale TTS prise en charge |
| Liaison de données | Émetteur-récepteur UHF intégré, puissance réglable 1W/2W Protocole radio : GeoTalk, SATEL, PCC-GMSK, TrimTalk, TrimMark, South, Hi-Target Communication de données sans fil, compatible avec les réseaux Mobile/China Telecom/Unicom |
| Caractéristiques physiques | Interfaces : 1 port d'antenne TNC, 1 connecteur 5 broches (alimentation + RS232), 1 connecteur 7 broches (USB + RS232) Touches : 1 touche marche/arrêt ; Voyants : 4 voyants LED Dimensions : Ø 156 mm × H 76 mm ; Poids : 1,2 kg |
| Caractéristiques puissantes | Batterie : 7,2 V, 24,5 Wh (2 unités standard) Durée de fonctionnement : Statique 15 h, Mobile 12 h Alimentation externe : CC 9-18 V avec protection contre les surtensions |
| Indice environnemental | Température de fonctionnement : -45 °C à +75 °C ; Température de stockage : -55 °C à +85 °C Indice de protection IP68 contre la poussière et l'eau ; résistance à l'humidité : 100 % (anti-condensation) |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
| Modèle | G970II Pro | |
| Performances GNSS | ||
|---|---|---|
| Nombre de canaux | 800 | |
| Réception par satellite | GPS : L1C/A, L1C, L1P, L2C, L2P, L5 GLONASS : G1P1, G1OC, G2OC, G2P2, G3OC BDS : B1I, B2I, B3I, B1C, B2a, B2b, ACEBOC Galilée : E1BC, E5a, E5b, ALTBOC, E6 QZSS : L1C/A, L1C, L2C, L5, LEX SBAS : L1, L5 ; IRNSS : L5 ; Bande L Remarque : Les éléments marqués en bleu gras prennent en charge de nouvelles fréquences. | |
| Indice de précision | ||
| Statique | Horizontal : ±(2,5+0,5×10⁻⁶D) mm, Vertical : ±(5+0,5×10⁻⁶D) mm | |
| RTK | Horizontal : ±(8+1×10⁻⁶D) mm, Vertical : ±(15+1×10⁻⁶D) mm | |
| Précision de la mesure de l'inclinaison | 2 cm (à une inclinaison de 60°) | |
| Précision domestique H10 | 8 cm | |
| Temps d'initialisation | 8 secondes | |
| Fiabilité de l'initialisation | 99,9% | |
| Configuration du système | ||
| Système opérateur | Linux | |
| Stockage interne | 16 Go, extensible via carte microSD | |
| Wi-Fi | 802.11 b/g/n | |
| Bluetooth | Mode double V2.1+EDR/V4.1, Classe 2 | |
| Bulle électronique | Soutenu | |
| Mesure de l'inclinaison | Positionnement par fusion, fréquence de mise à jour de 400 Hz | |
| Tige de centrage | Aucune tige de centrage spéciale requise | |
| Voix | Prise en charge de la diffusion vocale TTS | |
| Liaison de données | ||
| Radio UHF | Émetteur-récepteur radio intégré, puissance réglable 1W/2W | |
| Protocoles radio | Prend en charge GeoTalk, SATEL, PCC-GMSK, TrimTalk, TrimMark, South, Hi-Target | |
| Réseau | Communication de données sans fil, compatible avec les réseaux China Mobile / Telecom / Unicom | |
| Caractéristiques physiques | ||
| Interfaces | 1 port d'antenne radio TNC, 1 connecteur 5 broches (alimentation + RS232), 1 connecteur 7 broches (USB + RS232) | |
| Clés | 1 clé d'alimentation | |
| Voyants indicateurs | 4 indicateurs LED | |
| Dimension | Ø 156 mm × H 76 mm | |
| Poids | 1,2 kg | |
| Caractéristiques de puissance | ||
| Capacité de la batterie | 7,2 V, 24,5 Wh (2 batteries en standard) | |
| Temps de travail | Station fixe : 15 h, Station Rover : 12 h | |
| Alimentation externe | Alimentation CC 9-18 V, avec protection contre les surtensions | |
| Indice environnemental | ||
| Température de fonctionnement | -45℃ ~ +75℃ | |
| Température de stockage | -55℃ ~ +85℃ | |
| Poussière et étanchéité | IP68 | |
| Humidité | Résiste à 100 % à la condensation | |
