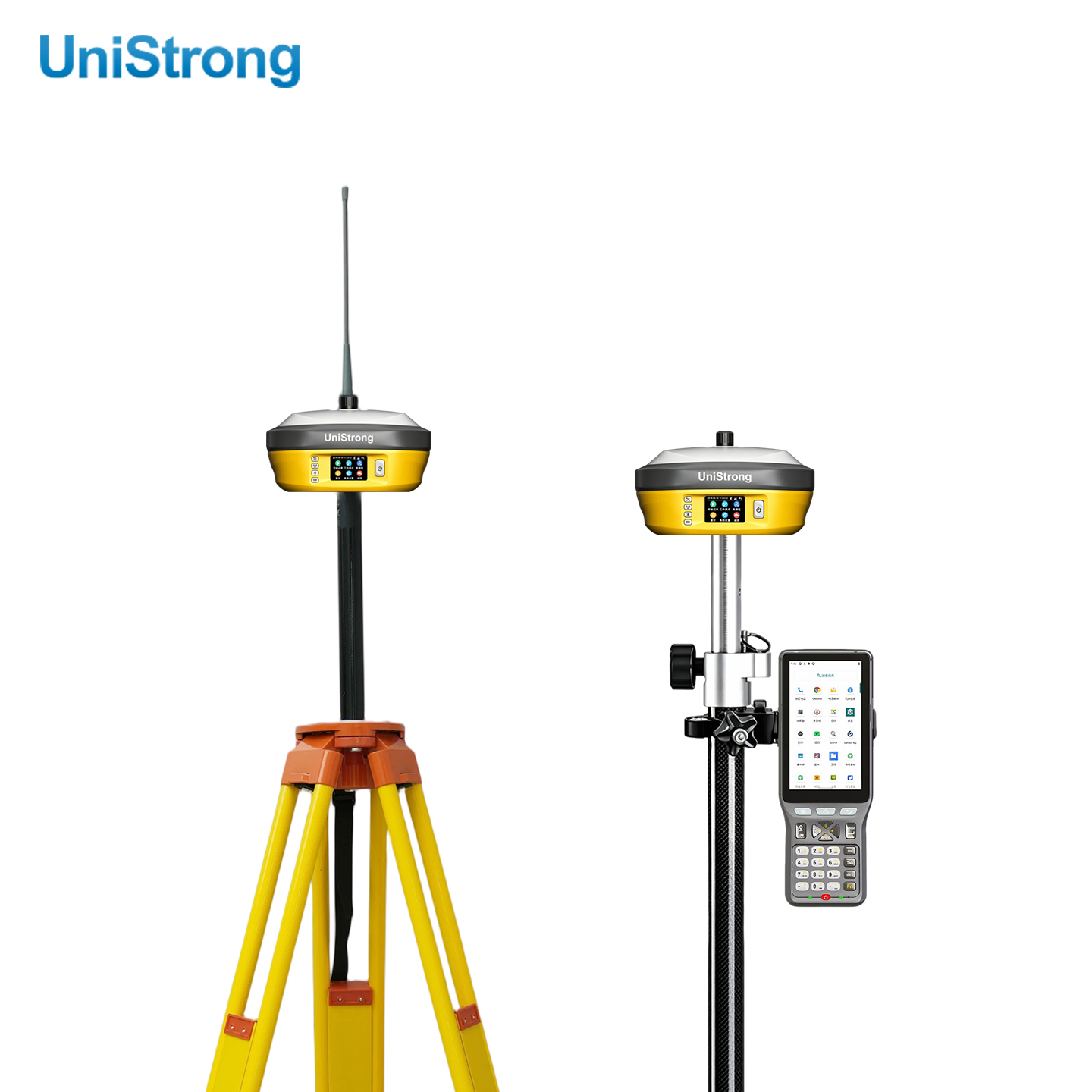

Kit GNSS RTK Unistrong G990II/E800, récepteur G990II + contrôleur de terrain E800, puce Tianqin II 1100 canaux, radio UHF intégrée 7 W, centrale inertielle 400 Hz, inclinabilité 60°, indice de protection IP68, système RTK pour levés miniers

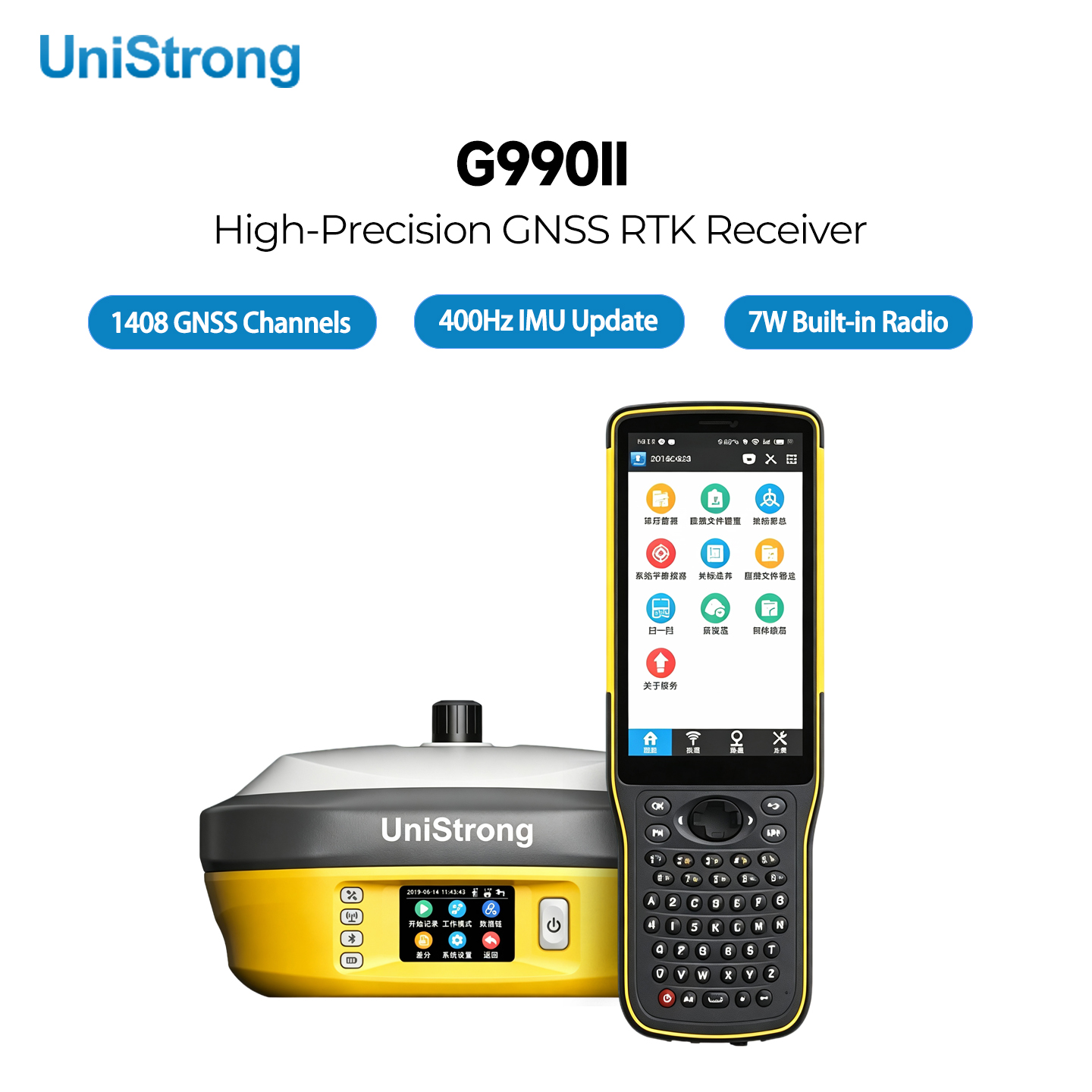

G990II
GNSS RTK Récepteur
1408 canaux | Radio UHF 7 W | Système de levés d'inclinaison IMU 3.0
Système GNSS RTK haut de gamme UniStrong avec boîtier en alliage de magnésium Space-Capsule-II, batterie super large de 13600 mAh, écran tactile industriel, mesure d'inclinaison IMU sans étalonnage, robuste IP68 pour les levés topographiques, le cadastre et l'implantation de construction intensifs.

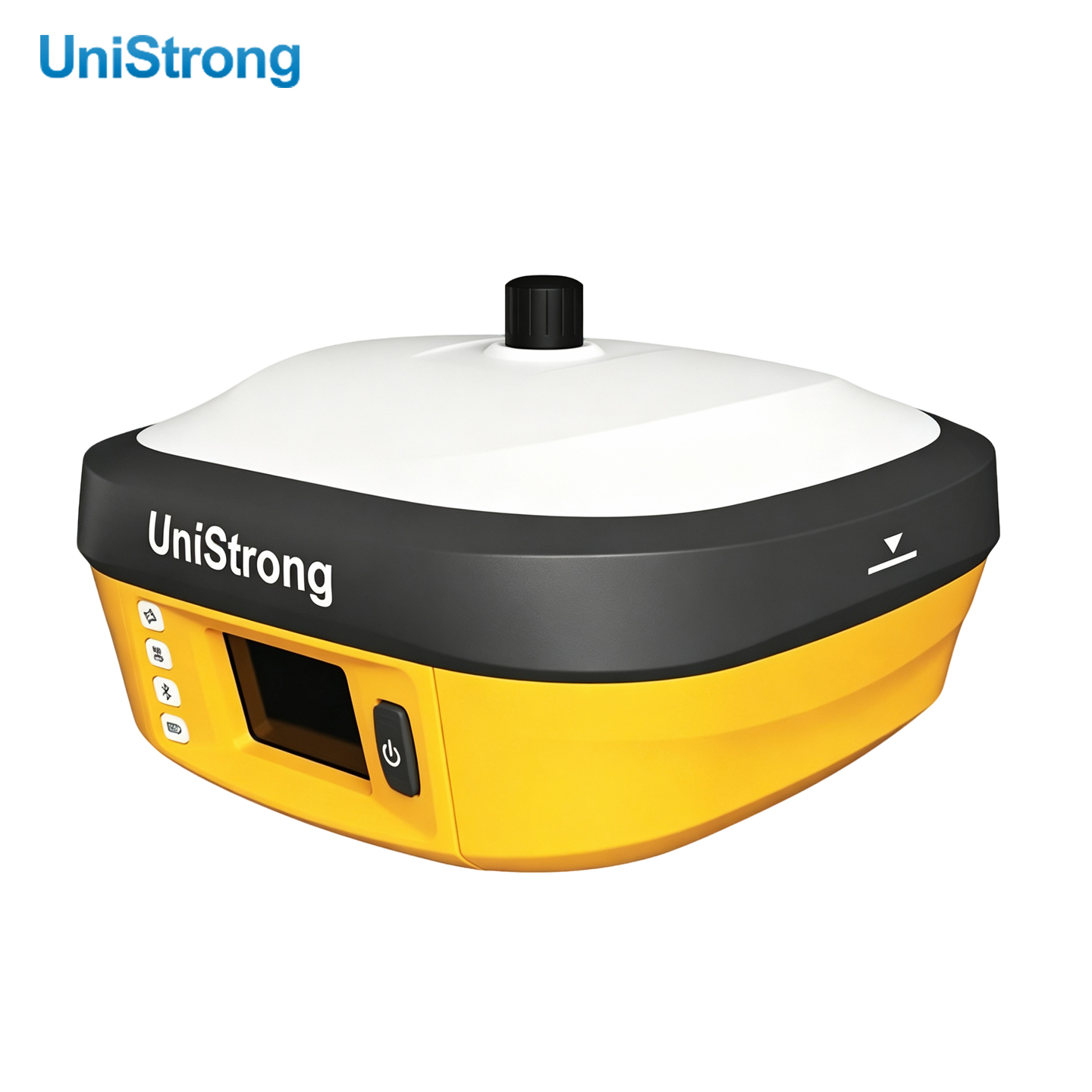

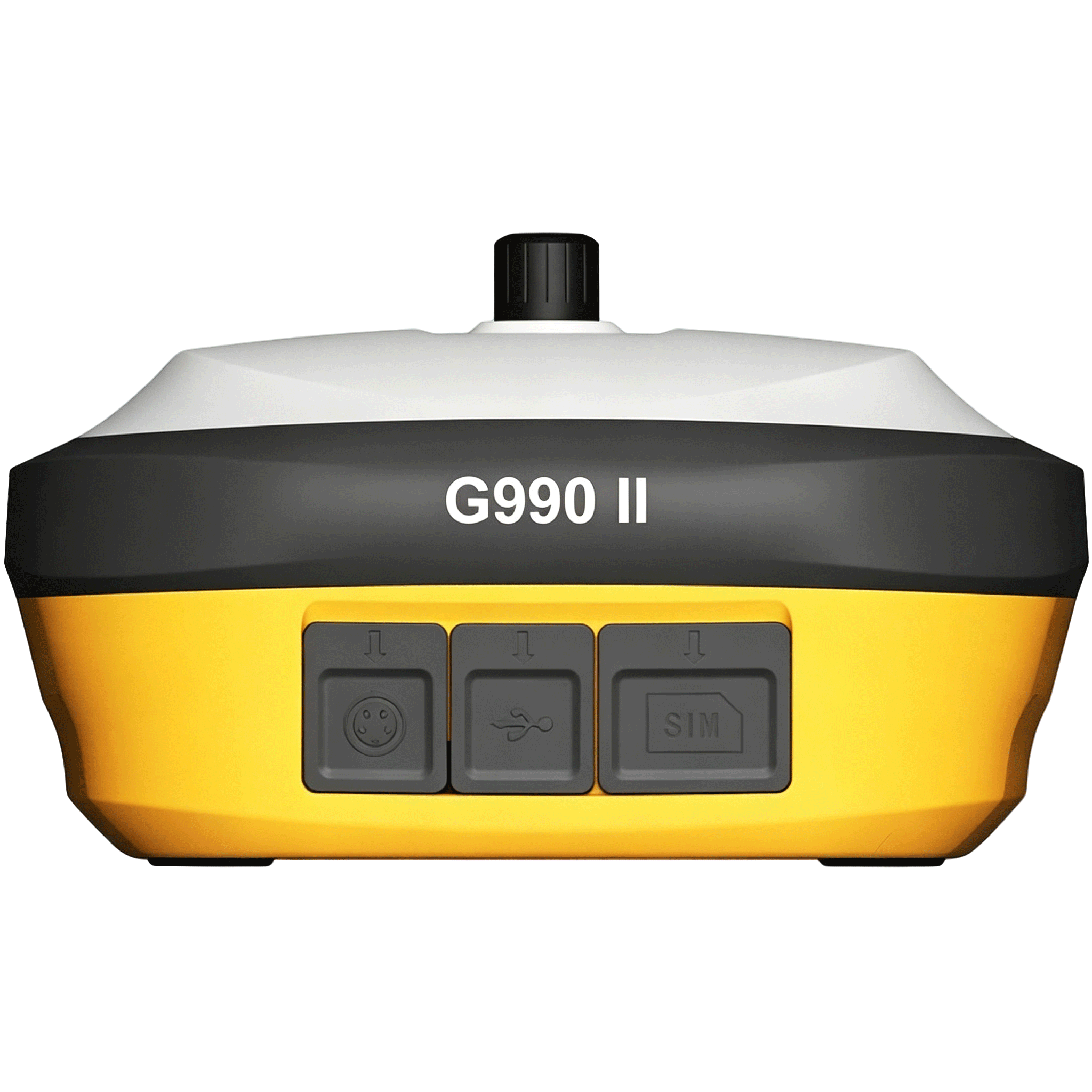

Récepteur GNSS RTK G990II Flag-Ship
G990II Le système UniStrong est un système RTK GNSS de levés topographiques haut de gamme construit sur une puce de bande de base haute précision Tiansuan-II développée en interne, adoptant une conception de boîtier anti-interférences électromagnétiques à compartiments indépendants en alliage de magnésium Space-Capsule-II.
Équipé d'une centrale inertielle à 9 axes Tilt-Survey-3.0, d'un levé topographique compensé en inclinaison à 60 degrés avec étalonnage zéro ; d'une radio UHF haute puissance intégrée de 7 W pour une communication longue portée entre la base et le rover ; d'une batterie de grande capacité de 13 600 mAh avec charge rapide PD ; d'un écran tactile gestuel industriel haute luminosité et d'un système de gestion par navigateur Web-UI-2.0.
Matériel étanche à la poussière et à l'eau (IP68), anti-condensation et résistant aux températures extrêmes. Idéal pour les levés cadastraux, l'implantation de grands ouvrages d'ingénierie, la cartographie topographique et les projets de terrain en conditions complexes.
Principaux avantages du système RTK phare G990II
Matériel industriel Space‑Capsule‑II plus algorithme Tilt‑Survey‑3.0, conçu pour les tâches d'arpentage à grande échelle en environnement complexe.
Puce Tiansuan-II 1408-Ch
Suivi de la constellation complète sur toute la bande, anti-interférences au niveau de la puce, meilleures performances du signal sous la canopée des arbres et dans les canyons urbains.

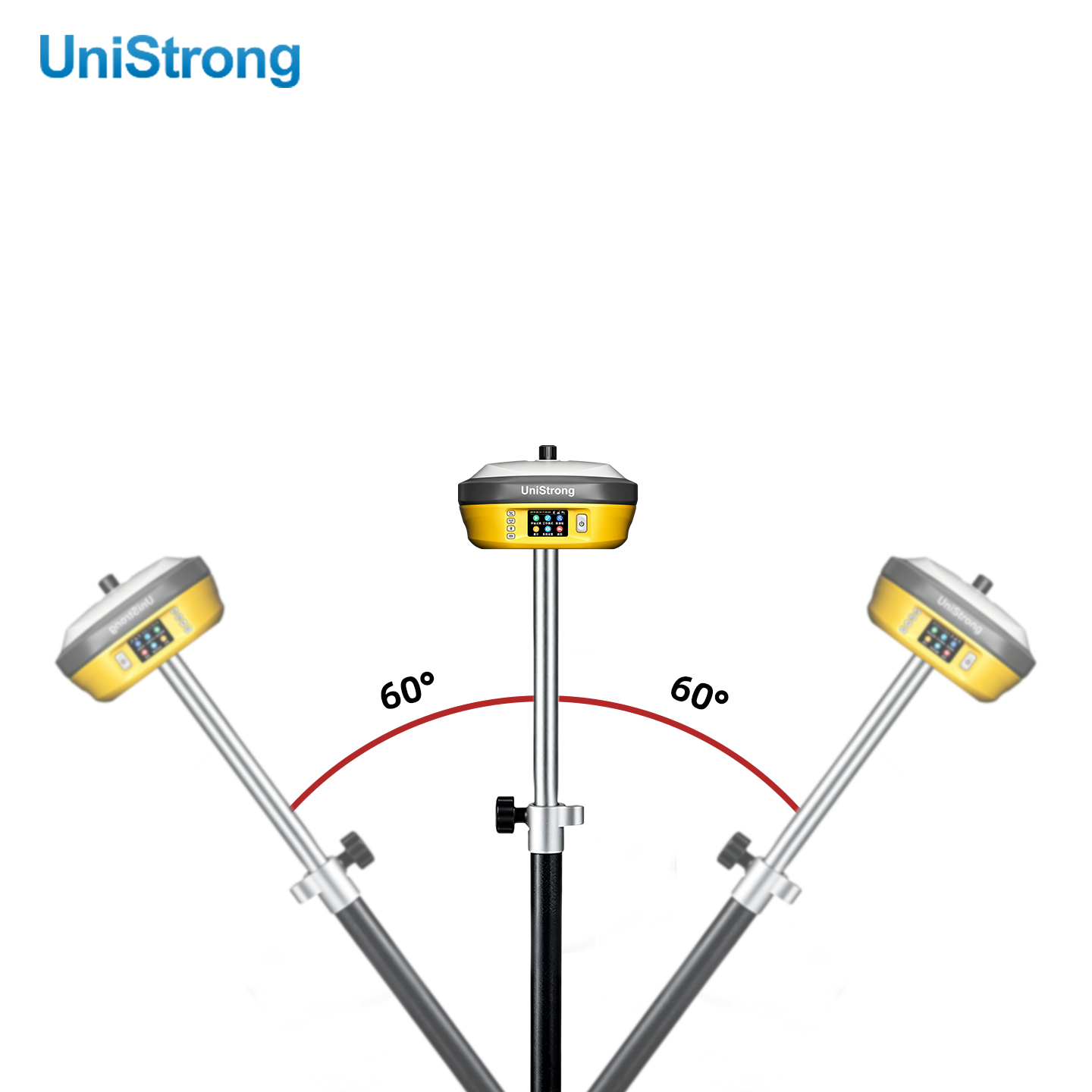

Intensité-Relevé-IMU 3.0
IMU à 9 axes, taux de mise à jour de 400 Hz, étalonnage zéro, mesure d'inclinaison du pôle jusqu'à 60 degrés, précision compensée en inclinaison de 2 cm.
Radio UHF haute puissance 7 W
Radio à puissance réglable 410‑470 MHz, compatibilité avec les protocoles multi-marques, fonctionnement base-rover longue distance.
Super batterie de 13600 mAh
Batterie intégrée de grande capacité, longue autonomie, prise en charge de la charge rapide PD Type-C pour un rechargement rapide sur le terrain.
Écran tactile industriel
Écran tactile couleur haute luminosité à commande gestuelle, annulation des touches physiques, affichage de l'état et configuration directement sur l'unité réceptrice.
Système Web-UI 2.0
Accès au point d'accès Wi-Fi, configuration via navigateur, exportation de données, mise à jour du firmware OTA sans contrôleur.

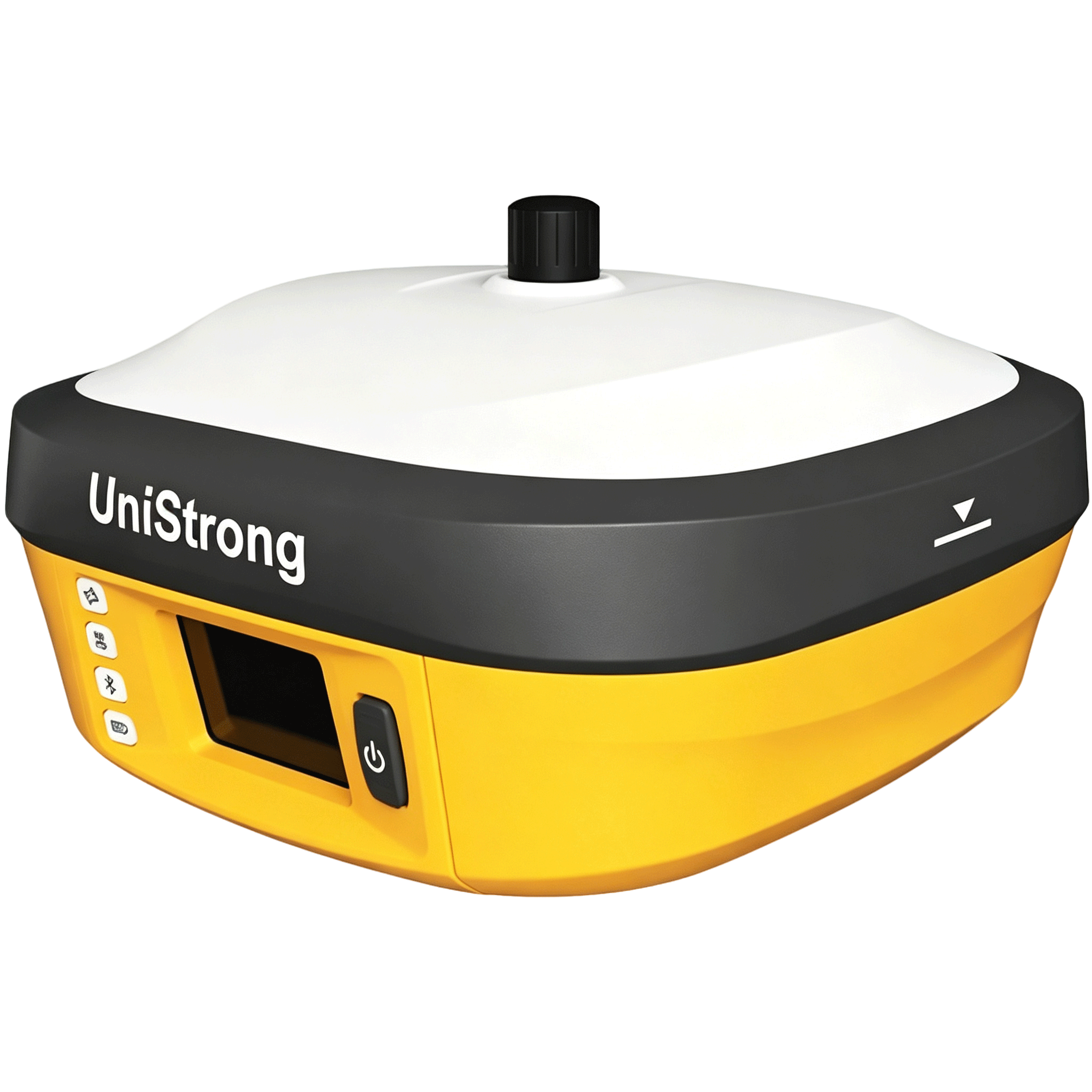

Logement de la capsule spatiale II
Structure à compartiments indépendants en alliage de magnésium, isolant l'antenne / la radio / la carte mère, réduisant la diaphonie électromagnétique.
IP68 Environnement difficile
Étanchéité à la poussière et à l'eau IP68, résistance à la condensation et à l'humidité, large plage de températures de fonctionnement pour une utilisation en extérieur.
Space‑Capsule‑II et Tilt‑Survey‑3.0
La conception mécanique anti-interférences à compartiments indépendants et l'algorithme d'inclinaison IMU amélioré offrent des performances de levé stables dans des conditions de terrain difficiles.
- 01
Logement de la capsule spatiale II
Agencement à compartiments indépendants en alliage de magnésium, antenne, radio, carte mère et batterie séparées pour réduire la diaphonie électromagnétique et améliorer la stabilité du signal.
- 02

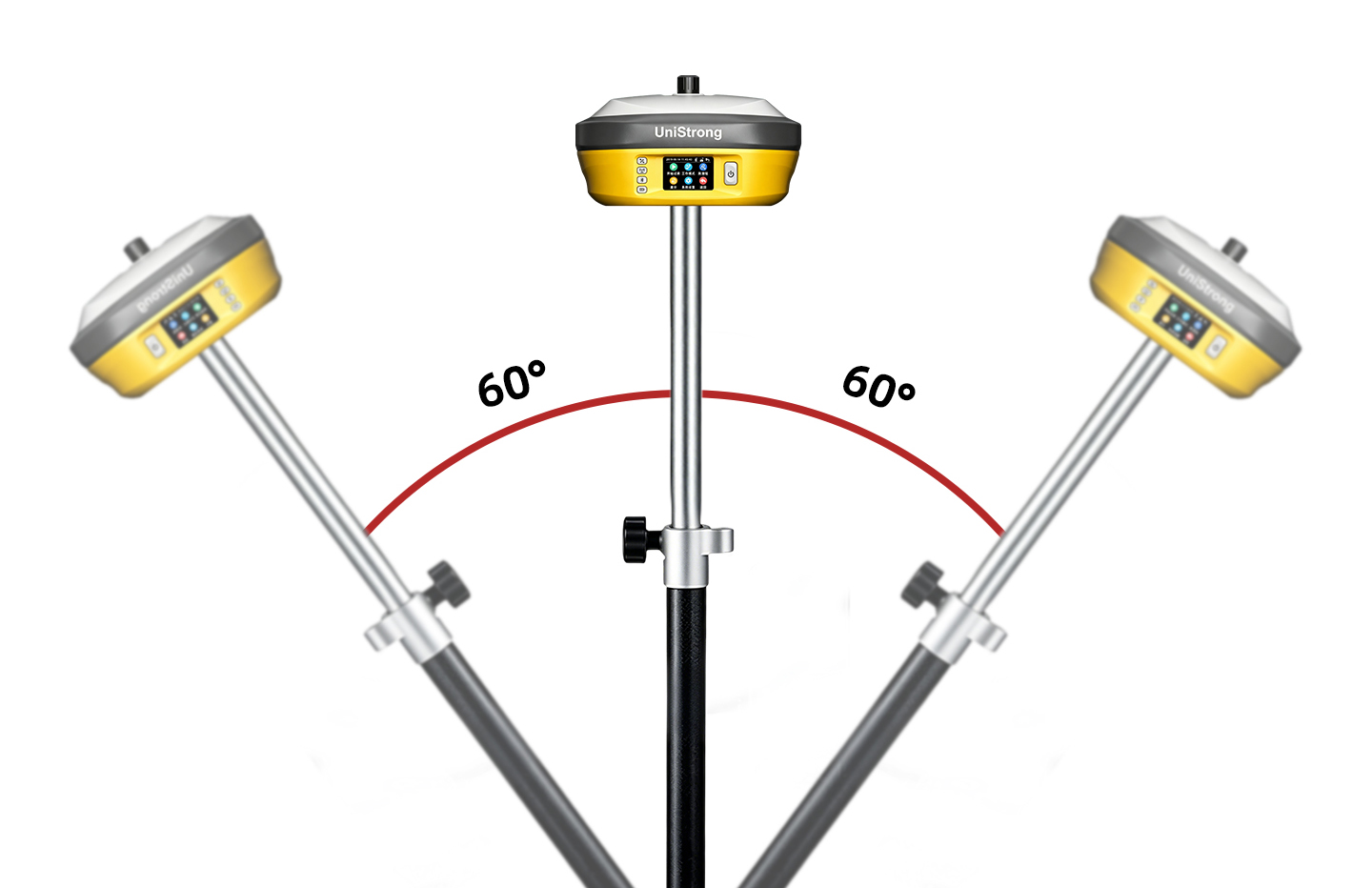

Intensité-Relevé-IMU 3.0
Capteur IMU haute dynamique à 9 axes, prêt à l'emploi, mesure d'inclinaison sans étalonnage jusqu'à 60°, aucun étalonnage manuel par secousse requis pour les relevés par déplacement du rover.
- 03
Radio UHF 7 W et interface Web 2.0
Radio longue portée haute puissance pour la liaison base-rover ; l'interface Web UI 2.0 permet une gestion basée sur un navigateur sans dépendance à un contrôleur de terrain.
Contrôleur d'enquête UniStrong UC10
Android 9.0
Le UC10 fonctionne sous Android 9.0 avec mise à jour OTA, et est équipé de 3 Go de RAM, 32 Go de ROM et d'un processeur octocœur de 2,0 GHz. Ses performances élevées permettent un rendu fluide des dessins CAO complexes.
Nouveau support magnétique rapide
Nouveau design de support magnétique pour une fixation rapide de la manette. Installation simple et fini le problème de compression de l'écran rencontré avec les supports traditionnels.
Conception ergonomique industrielle
Clavier physique complet : 10 touches numériques + 26 touches alphabétiques et touches multifonctions. Tactile, réduisant les erreurs de saisie. Format fin pour une utilisation confortable à une main.
Caméra HD 13 MP
L'appareil photo de 13 mégapixels avec autofocus intégré offre des photos nettes. Le haut-parleur intégré assure une navigation vocale claire pour les relevés topographiques.
Batterie grande capacité et charge rapide
Batterie haute capacité de 5200 mAh offrant une autonomie d'au moins 12 heures en utilisation réseau. Charge rapide 18 W, batterie amovible et remplaçable rapidement.
4G Full Netcom et double SIM
Double SIM double veille avec emplacements nano SIM. Compatible avec les principaux réseaux cellulaires. 4G pleine bande, aucune limitation du réseau à craindre.
Paramètres RTK GNSS G990II
| Catégorie | Détails |
|---|---|
| Constellations GNSS | 1408 canaux ; BDS-3, GPS, GLONASS, Galileo, QZSS, SBAS ; puce Tiansuan-II, protection anti-interférences au niveau de la puce |
| Précision des levés statiques | Horizontal ±2,5 mm + 0,5×10⁻⁶D ; Vertical ±5 mm + 0,5×10⁻⁶D |
| Précision des levés RTK | Horizontal ±8 mm + 1×10⁻⁶D ; Vertical ±15 mm + 1×10⁻⁶D ; fiabilité d'initialisation ≥99,9 % |
| Levés inertiels IMU | Centrale inertielle 9 axes ; fréquence de mise à jour de 400 Hz ; étalonnage du zéro ; plage de mesure d’inclinaison de 0 à 60° ; précision de compensation d’inclinaison de 2 cm |
| Communication | Radio UHF réglable 7 W 410-470 MHz ; 4G ; Bluetooth double mode ; Wi-Fi ; compatibilité avec de nombreux protocoles radio. |
| Stockage et mise à niveau | 32 Go de mémoire interne ; extensible par carte microSD ; mise à jour du firmware par OTA ; configuration et exportation des données via navigateur Web-UI-2.0 |
| Alimentation | Batterie intégrée haute capacité de 13 600 mAh ; autonomie du rover ≥ 10 h ; charge rapide PD Type-C ; entrée d’alimentation externe CC 9-28 V |
| Environnement physique et environnemental | Boîtier en alliage de magnésium Space-Capsule-II ; étanchéité à la poussière et à l’eau IP68 ; température de fonctionnement : -45 °C à +75 °C ; résistance à la condensation et à l’humidité |
| Interface homme-machine | Écran tactile industriel haute luminosité à reconnaissance gestuelle ; logiciel de terrain eSurvey ; prise en charge de plusieurs systèmes de coordonnées ; configuration CORS en un clic |
Applications
Large éventail de scénarios d'application d'enquêtes professionnelles
Spécifications techniques de l'UniStrong G990II
| Performances GNSS | Nombre de canaux | 336 |
|---|---|---|
| Fonctionnalités de suivi | GPS : L1 C/A, L2E, L2C, L5 BeiDou : B1, B2, B3 GLONASS : L1 C/A, L2 C/A, L3 Galilée : E1, E5A, E5B, E5AIBOC, E6 QZSS : L1 C/A, L1 SAIF, L1C, L2C, L5, LEX SBAS : L1 C/A, L5 MSS Bande L : Trimble RTX IRNSS L5 | |
| Taux de mise à jour | 50 Hz | |
| Indice de précision | Précision statique | Horizontal : ±(2,5+0,5×10⁻⁶D)mm ; Vertical : ±(5+0,5×10⁻⁶D)mm |
| Précision RTK | Horizontal : ±(8+1×10⁻⁶D)mm ; Vertical : ±(15+1×10⁻⁶D)mm | |
| Précision de la mesure de l'inclinaison | 2 cm (à un angle d'inclinaison de 60°) | |
| Performances électriques | Caractéristiques de la batterie | Batterie intégrée non remplaçable, 7,2 V/13 600 mAh, 97,92 Wh |
| Temps de travail | Jusqu'à 10 heures de fonctionnement continu à température ambiante | |
| Tension d'entrée | Entrée CC 12-28 V | |
| Configuration du système | Système opérateur | Linux 4.1.18 |
| Stockage interne | 512 Mo LPDDR3, 32 Go EMMC | |
| Bluetooth | Bluetooth 2.1+EDR /4.0 Double mode (Classe 2) | |
| Wi-Fi | 802.11 b/g/n | |
| Communication réseau | LTE FDD, LTE TDD ; TDSCDMA ; WCDMA ; CDMA 1x/EVDO ; GSM | |

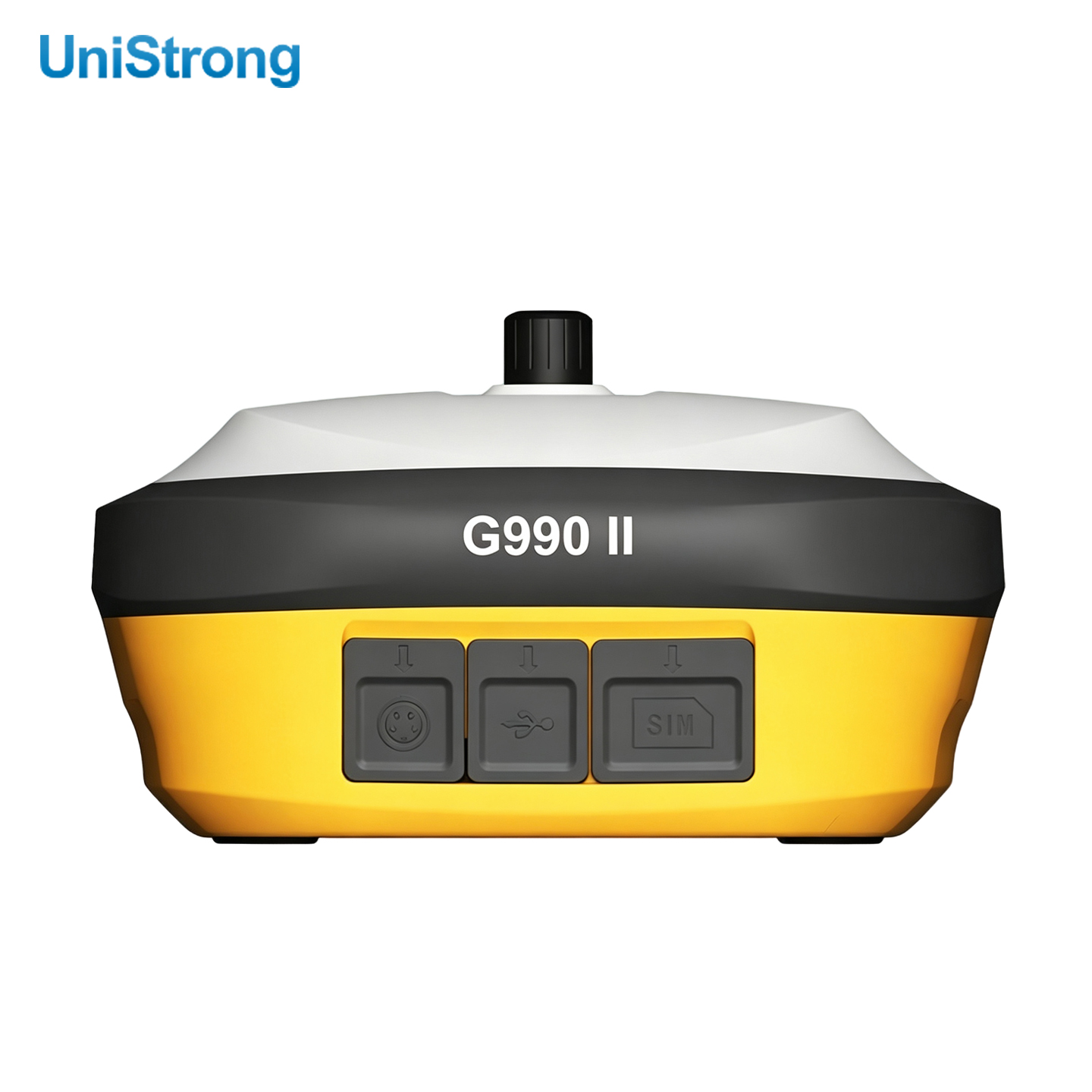

| Interface de données | Port de type C | Pour la recharge directe et la transmission de données |
| Port à 5 broches | Pour connecter une alimentation externe et une radio externe | |
| Emplacement pour carte SIM | Pour carte Nano SIM, support latéral avec couvercle à rabat | |
| Indice physique | Dimension | 154 mm (L) × 154 mm (l) × 76 mm (H) |
| Performance environnementale | Température de fonctionnement | -45℃ ~ +75℃ |
| Température de stockage | -55℃ ~ +85℃ | |
| Résistance aux chutes | Résiste à une chute de 2 m depuis un poteau (sol dur) et à une chute libre de 1,2 m à température normale | |
| Humidité | 95 % d'humidité relative (sans condensation) |
